Сечение провода (кабеля) по диаметру: формула, таблица

Пример расчета переноски

Задача: рассчитать падение напряжения для медного провода с поперечным сечением одной жилы 1,5 мм2. Провод необходим для подключения однофазного электросварочного аппарата полной мощностью 7 кВт. Длина провода 20 м.

Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Решение:

Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

Шаг # 2. Сила тока, протекающая по проводнику:

I = 7000 / 220 = 31.8 А

Шаг # 3. Падение напряжения на проводе:

U_пад = 31,8 * 0,47 = 14,95 В

Шаг # 4. Вычисляем процент падения напряжения:

U_% = (14,95 / 220) * 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

• Выбирая кабель, необходимо руководствоваться несколькими критериями:
• сила электротока, которую будет пропускать кабель;
• мощность потребителей;
• токовая нагрузка, оказываемая на кабель.

Мощность

Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии

Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу

Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.

Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.

Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.

Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.

Электроток

Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.

Мощность определяется по формуле:

P = U*I

• где:
• Р – мощность, измеряемая в ваттах (Вт);
• I – сила электротока, измеряемая в амперах (А);
• U – приложенное электронапряжение, измеряемое в вольтах (В).

• Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
• амперметром;
• мультиметром;
• токоизмерительными клещами.

После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.

Нагрузка

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.

Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.

После этого произвести вычисления токовой нагрузки по формулам:

однофазная сеть:  I = P_∑*Ki/U

трехфазная сеть:  I = P_∑*Ki/(√3*U)

• где:
• P_∑ – общая мощность энергопотребителей;
• Ki – коэффициент, равный 0,75;
• U – электронапряжение в сети.

Понос у кроликов: причины диареи, что делать и чем лечить

Рекомендации

Помимо проводки, важно уделить должное внимание проектированию. Следует продумать, затем нарисовать план помещения. Затем необходимо отметить будущие розетки, светильники и определить силу каждого электрического прибора по отдельности

Затем необходимо отметить будущие розетки, светильники и определить силу каждого электрического прибора по отдельности.

Выбрав провода, необходимо подсчитать длину линии, которая должна быть защищена с помощью автомата (автоматического выключателя). Специалисты советуют выделять отдельную линию на все освещение. Именно в этом случае вы сможете чинить розетки в вечернее время без дополнительных проблем. Ведь именно розетки страдают от перегруза в большей мере.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

№7. Геотекстиль в частном строительстве

В частном загородном строительстве, как и в масштабном жилищном, без геотекстиля уже сложно обойтись. Он используется:

• при обустройстве фундамента для придания ему большей прочности, защиты от негативных факторов, для равномерного распределения нагрузки на грунт и предотвращения деформации почвы. Плотность выбирают от 150 до 400 г/м2, а более точное значение зависит от типа грунта, фундамента и дома. Например, для свайно-винтового фундамента необходим материал минимальной плотности, а для мелко-заглубленного и прочих – уже плотнее;

• для плоских кровель инверсионного типа, которые отличаются возможностью разбить там газон или зону отдыха. В основе конструкции такой крыши бетонные плиты или монолит, слой битумной гидроизоляции, дренаж для отвода лишней влаги, слой утеплителя, поверх которого монтируют геотекстиль. Сверху него делают песчано-цементную подушку под тротуарную плитку или насыпают слой плодородной почвы для выращивания газона;

• при прокладке подземных коммуникаций геотекстиль используется для защиты тепло- и гидроизоляционного слоя труб от засорения песком и грунтом;

• при обустройстве детских и спортивных площадок, песочниц и прочих несложных сооружений для обеспечения свободного прохода воды и в качестве разделителя слоев.

Способы измерения диаметра проводника

При подборе электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе – дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно. Берем кусок провода длиной около 10-20 см, снимаем изоляцию.

Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков – 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.

Например, намотали 10 витков (считать проще), на стержне они заняли 3,8 см (или 38 мм). Далее делим расстояние на количество витков, 38/10=3,8 мм, получаем что диаметр намотанного провода 3,8 мм.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Применение измерительных приборов

Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.

Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся электромонтажными работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях.

Общая информация о кабеле и проводе

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой.

Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил.

1. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:
2. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
3. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
4. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Выбор сечения кабеля по мощности

Последняя определяется как отношение силы тока в проводнике к его площади поперечного сечения. Единица измерения — А/кв. мм (ампер на квадратный миллиметр).

Но поскольку сила тока увязана с мощностью и напряжением законом Ома (W = U * I), а напряжение является постоянным, то сечение проводов удобнее подбирать по мощности потребителя. Ведь именно этот параметр обычно указывается в паспорте или на шильдике.

Ошибиться при выборе провода в сторону увеличения не страшно: это приведет лишь к неоправданным материальным затратам. Ошибка в другую сторону обходится дороже: из-за перегрева плавится изоляция, что приводит к утечкам тока с последующим коротким замыканием и пожаром.

Пример расчета

Планируя схему проводки в квартире, сначала необходимо определить места, где будут находиться розетки и осветительные приборы. Нужно определить, какие приборы будут задействованы и где. Далее можно составить общую схему подключения и подсчитать длину кабеля. Исходя из полученных данных, считается размер сечения кабеля по формулам, приведенным выше.

Предположим, нам необходимо определить размер кабеля для подключения стиральной машины. Мощностью возьмем из таблицы —  2000 Вт и определим силу тока:

I=2000 Вт / 220 В=9,09 А (округлим до 9 А). Для увеличения запаса прочности можно добавить несколько ампер и подобрать в зависимости от вида проводника и метода укладки соответствующее сечение. Под рассмотренный пример подойдет трехжильный кабель с сечением медной жилы от 1,5 мм².

Если решите просчитать свои варианты, то вам пригодиться все рассмотренные таблицы, в том числе и следующая — выбор сечения проводника, тока, максимальной мощности нагрузки и токовых характеристик автомата защиты:

Сечение медной жилы проводника, мм²	Допустимый длительный ток нагрузки, А	Максимальная мощность однофазной нагрузки для напряжения 220 В, кВт	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Возможные потребители
1,5	19	4,1	10	16	группы освещения и сигнализации
2,5	27	5,9	16	25	розеточные группы и электрические полы
4	38	8,3	25	32	водонагреватели и кондиционеры
6	46	10,1	32	40	электрические плиты и духовые шкафы
10	70	15,4	50	63	вводные питающие линии

Гиперпрессованный кирпич

Такие изделия не подлежат обжигу. Массу из глины просто прессуют под высоким давлением. В её состав входит обработанная глина, мелкий песок и измельчённый известняк. По технологии допускается добавление цемента. Он связывает массу. У этих облицовочных кирпичей формируется невероятно красивый рисунок. На срезе образуется узор, напоминающий камень. Этот строительный материал изготавливается разных размеров, да и цена на него не очень высока.

Структура кирпича расширяет возможности для работы дизайнеров. По внешнему виду он похож на натуральный камень. Это изделие можно обрабатывать механическим способом. Даже после этого оно сохраняет свою структуру, размер и целостность. Гиперпрессованный кирпич обладает уникальными свойствами:

1. он долго не изнашивается;
2. имеет повышенную прочность;
3. не боится морозов и перепадов температур;
4. стоит недорого.

Форма изделия идеальна. У кирпичей такого типа есть один небольшой недостаток: он имеет низкую тепловую эффективность. Изделие имеет большую прочность, но требует утепления. Если его используют для фасада, то дополнительно прокладывают утеплитель.

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

U_пад = I * R,

U_% = (U_пад / U_лин) * 100,

Где:

• 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
• R – сопротивление проводника, Ом;
• ρ – удельное сопротивление проводника, Ом*мм2/м;
• S – сечение проводника, мм2;
• U_пад – напряжение падения, В;
• U_% – падение напряжения по отношению к U_лин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Выбор кабеля по току

Еще несколько лет назад для проводки в доме использовали алюминий. Позже начали выпускать медные кабели, которые имеют больше преимуществ, а также безопасны для человека.

Пан электрик

При постройке новых домов по ГОСТу прокладывается медный кабель. Опытные электрики рекомендуют не экономить на безопасности и подключать медную проводку.

Можно сделать подбор кабеля по току. В таком случае необходимо также посчитать количество приборов в доме и рассчитать максимальный ток. Далее эти показатели складываются и сечение ищется с помощью таблицы. Ниже представлены четыре таблицы для определения сечение по мощности.

Коэффициенты

Существуют определенные условия, при которых сила тока внутри проводки может повышаться или понижаться. К примеру, в открытой электрической проводке, когда провода укладываются по стенам или потолку, сила тока будет повышенной, чем в закрытой схеме. Это связано напрямую с температурой окружающей среды. Чем она больше, тем большей силы тока может данный кабель пропускать.

То есть, получается так, что если в один лоток, гофру или трубу укладываются сразу несколько проводов, то внутри проводки температура будет повышенной за счет нагрева самих кабелей. Это приводит к тому, что допустимая нагрузка тока снижается на 10-30 процентов. То же самое касается и открытой проводки внутри отапливаемых помещений. Поэтому можно сделать вывод: при проведении расчета сечения кабеля в зависимости от нагрузки тока при повышенных температурах эксплуатации можно выбирать провода меньшей площади. Это, конечно, неплохая экономия. Кстати, таблицы снижающих коэффициентов в ПУЭ тоже есть.

Есть еще один момент, который касается длины используемого электрического кабеля. Чем длиннее разводка, тем больше потери напряжения на участках. В любых расчетах используются потери, равные 5%. То есть, это максимум. Если потери будут больше данного значения, то придется увеличивать сечение кабеля. Кстати, самостоятельно рассчитать токовые потери несложно, если знать сопротивление проводки и токовую нагрузку. Хотя оптимальный вариант – использовать таблицу ПУЭ, в которых установлена зависимость момента нагрузки и потерь. В данном случае момент нагрузки – это произведение мощности потребления в киловаттах и длины самого кабеля в метрах.

Разберем пример, в котором установленный кабель длиною 30 мм в сети переменного тока напряжением 220 вольт выдерживает нагрузку 3 кВт. При этом момент нагрузки будет равен 3*30=90. Смотрим в таблицу ПУЭ, где показано, что этому моменту соответствуют потери 3%. То есть, это меньше номинала в 5%. Что допустимо. Как уже было сказано выше, если расчетные потери превысили бы пятипроцентный барьер, то пришлось бы приобретать и устанавливать кабель большего сечения.

В настоящее время алюминиевые провода в разводках используются редко. Но необходимо знать, что их сопротивление больше, чем у медных, в 1,7 раза. А, значит, и потери у них во столько же раз больше.

Что касается трехфазных сетей, то здесь момент нагрузки больше в шесть раз. Это зависит от того, что сама нагрузка распределяется по трем фазам, а это соответственно тронное увеличение момента. Плюс двоенное увеличение за счет симметричного распределения потребляемой мощности по фазам. При этом в нулевом контуре ток должен быть равен нулю. Если распределение по фазам несимметричное, а это приводит к увеличению и потерь, то придется рассчитывать сечение кабеля по нагрузкам в каждом проводе по отдельности и выбирать его по максимальному расчетному размеру.

Условия отвода тепла при работающем кабеле

Когда кабель проложен в какой-либо среде, теплоотвод определяется ее составом и влажностью. Расчетное удельное сопротивление грунта обычно принимается равным 120 Ом∙°С/Вт (глина с песком при влажности 12-14 %). Для уточнения следует знать состав среды, после чего можно найти сопротивление материала по таблицам. Для увеличения теплопроводности траншею засыпают глиной. Не допускается наличие в ней строительного мусора и камней.

Теплоотдача от кабеля через воздух очень низкая. Она еще больше ухудшается при прокладке в кабель-канале, где появляются дополнительные воздушные прослойки. Здесь нагрузку по току следует снижать по сравнению с расчетной. В технических характеристиках кабелей и проводов приводят допустимую температуру короткого замыкания, составляющую 120 °С для изоляции ПВХ. Сопротивление грунта составляет 70 % от общего и является основным при расчетах. Со временем проводимость изоляции возрастает из-за ее высыхания. Это необходимо учитывать в расчетах.

Кран Маевского для чугунных радиаторов

Вопрос о том, можно ли устанавливать краны Маевского на чугунные батареи, вызывает споры даже среди опытных сантехников. Это обусловлено тем, что подобные элементы не приспособлены к использованию в радиаторах такого исполнения. Безусловно, с технической стороны реализовать монтаж крана на чугунную батарею можно. Для этого необходимо вырезать отверстие в верхней части заглушки, проделать резьбу и вставить сам воздушный клапан. Но даже самая точная работа не позволит устройству работать с высокой эффективностью.

Чем же это обусловлено? Неэффективная работа клапана Маевского вызвана тем, что внутренняя поверхность чугунных радиаторов имеет свойство рассыпаться, что портит качество теплоносителя. Вследствие этого кран будет часто забиваться. При этом в системах часто наблюдаются гидравлические удары, сила которых может достигать 15 атмосфер. Кран Маевского может не выдержать такого давления и попросту слететь с радиатора.

Что такое сечение кабеля

Сечение кабеля — это площадь среза проводниковой жилы кабеля без учета обмотки и изоляционного слоя. Обычно все кабеля и провода имеют круглый срез и одну жилу. В этом случае площадь сечения можно узнать по формуле площади круга. Если же токоведущих жил несколько, то сечением будет сумма сечений всех проволок и жил.

Ровный разрез провода, который представляет собой сечение

К сведению! Величина площади сечения во всех странах подлежит стандартизации. Государства бывшего СССР и Европы обладают одними и теми же стандартами. В России в качестве регламентационного документа выступает ПУЭ (Правила устройства электроустановок).

Площадь круга — это и есть сечение

Сечение кабеля выбирают исходя из предполагаемой нагрузки сети. Делается это с помощью специальных таблиц — «Допустимые токовые нагрузки на кабель». Если нет ни малейшего желания разбираться с этими цифрами, то просто стоит уяснить, что для обычных домашних розеток подходят кабеля из меди с сечением 1,5-2,5 мм², а для осветительных приборов — 1,0-1,5 мм².

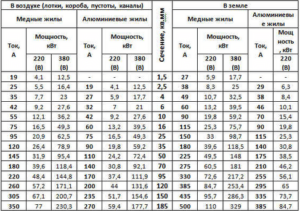

Таблица соотношения диаметра и сечения

Ввод однофазной сети для обычной квартиры на две или три комнаты осуществляется магистральным кабелем с сечением 6 мм².

Вычисления по нагрузке

Сечение кабеля по току является более точным способом. Принцип вычислений аналогичен определению сечения кабеля по мощности. Необходимо определить нагрузку на электроприборы. Используйте формулу вычислений напряжения по каждому из приборов по отдельности.

Для расчета при однофазовой сети воспользуйтесь данной формулой:

I = P/U*cos φ

Для трехфазной сети подходит формула:

I = P/√3*U* cos φ

Р — сила электроприборов, измеряется в кВт.

cos φ — коэффициент мощности.

Данные числа суммируются, далее, исходя из табличных значений, подбирается соответственный показатель.

Оценивая данные характеристики и значения, можно решить поставленную задачу. При получении суммарного числа, необходимо умножить в 1,5 раза (для запаса).

Советы по монтажу
