Септик из бетонных колец своими руками: схемы и устройство

Особенности создания фильтрационного отсека

Второй колодец сооружения сооружают по такой же схеме. Единственное отличие – создание фильтрующего слоя. Его прокладывают на дне и вдоль стенок резервуара.

Для этого дно вырытого котлована устилают:

• первый слой из песка – толщиной 10-15 см;
• второй слой из мелкофракционного щебня – толщиной 15-20 см.

При формировании отсыпки необходимо ее тщательно уплотнить. Для этого трамбовку «подушки» чередуют с заливкой ее водой.

Если предполагается боковая разгрузка очищенных стоков, стенки поглотительного колодца выполняют из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебеночно-песчаная отсыпка обеспечит неподвижность резервуара даже в момент подвижки грунта, когда он «загуляет»

В верхней части резервуара устанавливают горловину с отверстиями под канализационный люк и вентиляционный стояк. Венттруба должна быть выше уровня земли на 70-80 см.

Для монтажа переливной трубы между резервуарами выкапывают траншею. Перелив сооружают таким образом, чтобы разница высот между входом в первый отсек и выходом во второй резервуар составляла 15-20 см.

Входная и переливная труба между камерами должны быть оснащены тройниками.

Сделать отверстие в стенке резервуара под перелив проще всего перфоратором. Заведя край трубы в стенку накопителя, фиксируют ее путем задувки монтажной пеной. Застывшая пена будет выполнять двойную функцию: выступать в роли демпферной прокладки и удерживать влагу.

Убедившись в герметичности конструкции, приступают к ее обратной засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно перемешанной с песком. Чтобы создать дополнительную гидроизоляцию, используют при засыпке глину.

Гидроизоляция внутренней поверхности колец

Заделкой швов добиваются герметичности конструкции, но существует угроза, что под воздействием нечистот бетон через какое-то время разрушится. Стыки также уязвимое место, особенно если они герметизированы цементом с песком.

Работу проводят в несколько этапов:

• очищают поверхность;
• грунтуют;
• наносят мастику.

Грязь на поверхности ухудшает адгезию, поэтому бетон до начала основных работ очищают. Заделывают все трещины, дефекты, не оставляя без внимания мелких. Для ремонта используют герметики или шпаклевку.

Далее приступают к грунтованию поверхности растворенным в солярке битумом, используя кисть или валик. Покрытие двухслойное, второе делают после полного высыхания первого. Через сутки, когда грунт впитается в бетон, продолжают работу.

Защитный слой – это мастика, разновидностей которой достаточно в продаже. Емкость с ней открывают непосредственно перед применением. Готовят к использованию, размешивая электродрелью с насадкой-миксером. Если необходимо, добавляют растворитель, марка которого указана в инструкции. Кистью покрывают поверхность.

Когда мастика высохнет, заметны трещины. Задача, которая стоит при нанесении второго слоя – замазать их, но поверхность покрывают полностью. При необходимости наносят еще один слой, чтобы защита стала без изъянов. Между операциями выдерживают время, чтобы мастика высохла.

Устройство и схема септика из бетонных колец

Проще всего установить однокамерный септик. Это всего лишь ёмкость для сбора канализационных стоков, поэтому при его установке не обязательно устраивать изоляцию дна.

Гидроизоляция дня

Знать всё о подземных водах на участке невозможно, поэтому никто не может дать гарантии, что вода из септика не просочится в грунтовые воды, а оттуда в скважину и в дом. Кроме того, грунтовые воды могут менять своё место расположения в зависимости от сезона.

Если септик расположен правильно, то вскоре внизу сформируется естественный слой из ила и осевших тяжёлых фракций стоков. В результате появится слой самоизоляции, препятствующий проникновению сточных вод в грунт и подземные воды. Однако лучше на это не надеяться и забетонировать основание септика, поставить кольца и провести гидроизоляцию по всем стыкам.

Герметизация стыков

Особая опасность возникает во время половодий, когда грунт под септиком и вокруг него может размыть, что откроет путь канализационным стокам в грунтовые воды, почву и даже открытые водоёмы.

Герметизация стыков производится специальным цементным раствором, например, «Аквабарьером». Кроме промазки стыков, проводится обработка внешней оболочки бетонных колец специальным составом.

Таким образом, гидроизоляция осуществляется снизу в виде забетонированного основания, с боков — на стыках между нижним кольцом и основанием и между самими кольцами, а также по всему внешнему периметру колец. Максимальная герметизация может достигаться установкой внутри бетонных колец цилиндров из пластика.

Вентиляция

Любой септик нужно оснащать вентиляционным отверстием. Обычно это труба, соединяющая его воздушное пространство с воздухом на поверхности. Труба выводится над поверхностью грунта не менее, чем на метр и снабжается крышкой для предотвращения проникновения атмосферных осадков вглубь септика.

Как выбрать место размещения

До того, как начинать проектирование и монтаж септика, необходимо тщательно изучить все санитарные правила и исследовать почву на объекте. От свойств грунта во многом зависит выбор оптимальной системы фильтрации – а, значит, и количество, объем камер. Тут нужно учесть, что до сброса в грунт вода должна отстояться на протяжении минимум 3 суток.

Очень важно заранее определить тип грунта. Делают это путем выкопки шурфа, опроса соседей с колодцем или скважиной, отправки запроса в организации, осуществляющие бурение либо строительные работы недалеко от объекта.

Изготовление септика в соответствии с типом грунта:

• Глинистые грунты (суглинки, супеси) – коэффициент фильтрации недостаточный для обустройства системы грунтовой доочистки сточных вод. Большинство глинистых грунтов пучатся (при минусе увеличиваются в объеме, а потом при оттаивании уменьшаются). Из-за этого септик из ЖБИ может быть вытолкнут из грунта или даже разрушен.
• Гравийная, песчаная, щебенистая, галечниковая осадочные породы – имеют прекрасные поглощающие свойства, хорошо пропускают воду, не мешают ей идти дальше. Но нужно помнить, что щебень обычно залегает у гор, а галечник и гравий – у рек. Ни там, ни там железобетонные септики не обустраивают, так как часть жидкости не пройдет весь цикл очистки.
• Песчаные грунты любой степени плотности/крупности (за исключением пылеватого) – идеальны для септиков.

До того, как проектировать септик на даче или в частном доме, обязательно нужно ознакомиться со всеми правилами и нормами, прописанными в СанПиН 2.2.1/2.1.1200-03 и СНиП 2-4.03.85. Основная задача – сделать так, чтобы стоки не попали в питьевую воду, не принесли ущерба здоровью и жизни людей, природе, чужим домовладениям.

Где должен быть размещен :

• Водоемы с проточной водой – на отдалении минимум в 20 метров (от колодца или скважины).
• Растительные посадки (кусты, деревья и т.д.) – минимум 3 метра для деревьев и 1 метр для кустов.
• Подземная газопроводная труба – на отдалении минимум в 5 метров.
• Любые постройки – должно быть расстояние в 5 метров как минимум.
• Расстояние до проезжей части с интенсивным движением – минимум 5 метров.
• Забор соседей – 2 метра.
• Наличие свободного пространства для маневрирования, доступа строительной и ассенизаторской спецтехники.
• Парковки авто – должны быть в стороне, над септиком ставить авто запрещено.

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

• Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
• Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

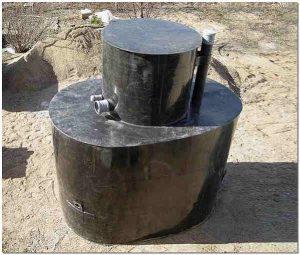

Готовый к запуску септик из колецИсточник remont-book.com

Каковы недостатки септиков из бетонных колец

• Невозможность применения при верховодке и высоком уровне грунтовых вод (УГВ). Хотя ведущие компании допускают монтаж септиков из колец при УГВ не выше 130 см от поверхности земли, рекомендовать такой септик можно только тогда, когда подземные воды залегают глубже 2 м.
• Относительно высокая стоимость работ, когда монтаж колец возможен только с привлечением экскаватора, крана или манипулятора.
• Необходимость устройства сооружений подземной фильтрации. Эти сооружения занимают место на участке, причём, довольно большой площади, если грунты глинистые, с низкой водопроницаемостью. И если требуются сооружения горизонтального типа – трубчатые поля фильтрации, дренажные тоннели и т.п. Возьмём стандартную ситуацию: в доме постоянно проживают четыре человека (800 л/ сутки), грунт в виде лёгких или средних суглинков, способных поглощать около 28 л/ сутки с 1 м² фильтрующей поверхности. Если создавать поле фильтрации из дренажных труб, то его площадь составит около 48 м² (4 х 10 м). Ещё примерно 4-6 м² займёт сам септик. Далеко не на каждом участке найдётся столько места для очистных сооружений. Да и объём земляных работ для их устройства будет очень большим.
• Сложность обустройства сооружений почвенной фильтрации при высоком УГВ (менее 1 м от поверхности земли). В этом случае придётся устраивать дренажные тоннели в насыпи высотой до 120 см. Для многих домовладельцев такая насыпь неприемлема.
• Септик становится энергозависимым и требующим расходов на эксплуатацию, когда вода отводится от него принудительно.

Что же касается неприятных запахов из септика, то такой проблемы не будет, если предусмотреть вентиляцию системы канализации. То есть приток воздуха через стояк, встроенный в сооружение подземной фильтрации, и вытяжку через фановую трубу, выведенную на крышу дома.

Расчет необходимого объема септика

Объем стоков, а соответственно и объем емкости рассчитывается по формуле: число проживающих человек умножается на 200 литров, умножается на 3 дня и делится на 1000, полученное число определяет необходимый объем емкости в кубических метрах.

Габариты бетонных колец

200 литров это норма расхода на одного человека, конечно же, по факту она намного меньше. 3 дня – время, за которое вода в септике очищается. Если в доме часто бывают гости, используется стиральная или посудомоечная машина рекомендуют добавить к объему 200 л. Объем второго резервуара может быть меньше первого на 30 %, а третий на 50 %. Исходя из этих расчетов и, зная объем одного бетонного круга, несложно рассчитать, сколько их потребуется.

таб. КОЛОДЕЗНЫЕ КОЛЬЦА ЖЕЛЕЗОБЕТОННЫЕ

НАИМЕНОВАНИЕ	ГАБАРИТНЫЕ РАЗМЕРЫ в мм.
	высота	толщина стенки	внутр. диаметр	вес
КС-7-5	500	80	700	0,275
КС-7-9	900	80	700	0,410
КС-7-10	1000	80	700	0,457
КС-10-2	300	80	1000	0,200
КС-10-3	300	80	1000	0,200
КС-10-5	500	80	1000	0,200
КС-10-6	600	80	1000	0,400
КС-10-9	900	80	1000	0,610
КС-10-9 с/з	900	80	1000	0,610
КС-10-10ч	1000	80	1000	0,660
КС-12-10	1000	80	1200	1,050
КС-15-3	300	80	1000	0,200
КС-15-6	600	80	1500	0,670
КС-15-9	900	90	1500	1,00
КС-15-10ч	1000	100	1500	1,240
КС-20-6	600	100	2000	1,20
КС-20-9	900	100	2000	1,50

Размеры камер септика и их количество

Чтобы стоки эффективно очищались, они должны находится в септике не менее 3-х суток. Исходя из этого и определяют размеры камер.

Устройство септика из колец

Как определить объем септика

По нормативу минимальный объем камеры септика — трехкратный суточный расход воды. На одного человека считают 200-250 литров. Итого, если у вас в семье 4 человека, минимальный объем — 3 куба. Столько должны вмещать накопительные емкости, то есть первые две камеры. Третья — фильтрующая колонна — никоим образом к накопительным не относится, потому в расчет не берется.

Это речь шла о нормативах, которые действуют в России. В Европе минимальный объем септика 6 кубов. И многие считают, что такие размеры более «правильные». Стоки в больших объемах дольше находятся в накопительных емкостях, а, значит, очищаются лучше. При использовании родного норматива, в случае приезда гостей легко «перелить» норму. В результате в фильтрационной колонне окажутся неочищенные стоки, которые загрязнят ее и всю окружающую территорию. Устранение последствий — дорогостоящая и сложная процедура.

Даже если вы решите придерживаться российских норм, при наличии ванной, стиральной и посудомоечной машины, необходимо объем увеличить хотя-бы на размер залпового сброса всех этих устройств (ванная — 300 литров, стиральная и посудомоечная машина 50 и 20 литров, все вместе — будем считать 400 л или 0,4 куба).

В соответствии с рассчитанным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота — от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В колонке «размеры» указаны через дробь наружный диаметр, внутренний диаметр, высота. Все величины в миллиметрах.

Размеры стандартных бетонных колец и их объем

При расчетах учтите, что фактический объем колонны должен быть выше расчетного — стоки никогда полностью не заполняют, а поднимаются только до уровня установленных переливных труб. Вот до уровня этих труб и должно помещаться рассчитанное количество стоков.

Количество колонн

Накопительных камер в септике может быть и три (кроме фильтрующей колонны). Иногда такое устройство более практично — если требуется, например, установить шесть и более колец в каждой из колонн. Глубина котлована при таком раскладе получается большой. Удобнее/выгоднее сделать три колонны по четыре кольца.

Однокамерный септик из бетонных колец подходит для небольшого объема стоков

Может быть и обратный вариант — требуется малый объем септика. Такое случается на дачах периодического посещения с небольшим количеством обслуживающих ее дачников. В этом случае колонну можно собрать одну, разделив кольца внутри герметичной перегородкой. и сделав переливное отверстие на требуемом уровне.

Особенности выгребных ям, не имеющих дно

Земля для сооружения выгребных ям не везде одинакова, поэтому существуют определенные особенности в том или ином случае.

Важно! Как правило, сточные воды быстро способны быстро проходить сквозь песок и лесс, поэтому в землю они попадают без предварительной фильтрации. Это опасно тем, что источники воды, находящиеся рядом, могут быстро прийти в негодность

Выгребные ямы без дна могут заразить источник питьевой воды

Чтобы обеспечить эффективную защиту грунтовых вод, нужно осуществить некоторые работы:

• Если есть возможность, уменьшается площадь поверхности земли, через которую просачиваются стоки. Неплохим выходом из ситуации является частичное заливание бетонной смесью части дна ямы. За счёт такой конструкции сточные воды не будут слишком быстро проникать в землю, задерживаясь в резервуаре как можно дольше;
• Что касается глинистых грунтов, они обеспечивают противоположное действие. Глина медленно и тяжело пропускает воду, из-за чего канализация работает не на должном уровне. В данном случае желательно на дне ямы проложить дополнительные отводы. Для этого следует пробурить несколько отверстий в грунте, в которые предусматривается установка перфорированных пластиковых трубок. Как правило, чем больше подобных отходов, тем лучше пропускная способность;
• Определяясь с длиной трубы, стоит учитывать то, что она должна хотя бы на 1,5 метра возвышаться над поверхностью ямы. В заполненном резервуаре всегда есть риск закупорки труб, и чтобы такого не произошло, следует надевать на них специальные заглушки. Если в трубе сделано большое количество отверстий, то вода будет быстрее уходить в землю, при этом твердые включения будут оставаться на дне ямы в виде осадка.
• Можно вырыть ещё один котлован возле уже готовой ямы. Между этими резервуарами прокладывается канализационная труба под уклоном. Этот уклон делается в сторону от первой ямы ко второму углублению. Диаметр канализационной трубы, укладываемой в траншею должен быть минимум 5 см. Таким образом, когда вода подходит к уровню этой трубы, происходит её переливание во вторую яму, при этом твёрдые фракции будут оставаться на дне первого резервуара.

Важно! Если своевременно не прочистить выгребную яму без дна, она может просто переполниться. Для того чтобы исключить подобный риск, рекомендуется смонтировать переливную систему

Подобные работы не занимают слишком много времени, при этом будет наблюдаться ощутимый результат.

https://youtube.com/watch?v=M9Bb8j3kWj0

Выгребная яма – это сравнительно быстрое и экономичное решение, с помощью которого можно благоустроить канализацию на даче или загородном участке. Одним из недостатков, влияющих на стоимость обслуживания такого сооружения, является довольно частое использование ассенизаторской машины для откачки сточных вод, поскольку яма заполняется и загрязняется быстро. Также периодичность вызова машины будет зависеть от количества человек, постоянно проживающих в доме. В процессе сооружения такого резервуара без дна требуется в обязательном порядке следовать санитарно-техническим правилам и учитывать все требования, касательно места выбора для ямы, а также расстояния от соседних построек и сооружений.

Рекомендовано к прочтению: Дачный туалет без выгребной ямы

Септик из колец и его применение

Бетонные очистные сооружения подходят для любых загородных домов. Схема с тремя камерами гарантирует высокую эффективность осветления и переработки стоков. Надо лишь грамотно рассчитать их требуемый объем.

Поэтапная очистка

Видео

Образы

Шоколадно-серый

Советы по установке

1. Для предотвращения промерзания колодца его камеры следует утеплять.
2. На каждую из емкостей желательно монтировать вентиляционные трубы.
3. Для повышения прочности конструкции кольца бетона можно соединить металлическими скобками.
4. При возведении септика лучше всего арендовать спецтехнику, которая будет укладывать кольца бетона в вырытые ямы. По этой же причине земляные работы необходимо выполнять предварительно перед укладкой камер.
5. Перекрывая каждый из колодцев, необходимо позаботиться о создании крышек с люками, позволяющими следить за состоянием септиков.

Таким образом, возведение септического сооружения из бетонных колец позволит решить проблему с канализацией частных домов. Такая конструкция будет справляться с большими объемами отходов, предотвращая загрязнение почвы.

Принцип монтажа бетонной выгребной ямы без дна

Первым шагом в обустройстве бездонного колодца для утилизации стоков является правильный выбор места, которое позволит избежать попадания сточных вод в источник питьевой воды.

Определяясь с расстоянием между ямой и колодцем или скважиной, необходимо учесть особенности грунта:

• для глинистых почв оно должно составлять 20 м;
• для суглинка – 30 м;
• для песчаного грунта – 50 м.

От разновидности почв зависит также скорость просачивания воды и эффективность почвенной фильтрации.

• Песок, торф, лесс очень хорошо пропускают воду. Но из-за этого очистка воды происходит не очень эффективно. Чтобы замедлить этот процесс, можно частично забетонировать дно ямы.
• Глина плохо пропускает воду, поэтому резервуар быстро заполняется. Это исправляется увеличением площади фильтрации: в дне котлована проделывается несколько углублений, в которые вставляются пластмассовые трубы с перфорацией. Трубки должны примерно на метр возвышаться над дном колодца и закрыты сверху специальными заглушками, исключающими попадание крупного мусора.

Кроме того, не желательно удалять выгребную яму от дома более чем на 10 м. Иначе придется устанавливать на трубопроводе смотровой колодец.

Учитывая эти нюансы можно приступать к монтажу.

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

1. Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
2. Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
3. Меры безопасности:

• Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
• Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.

25.10.2018


Модели промышленного изготовления

Многочисленные отзывы позволяют выделить три актуальных септика для устройства слива вблизи грунтовых вод. Это:

Септик под названием «Танк» от производителя Тритон Пластик. Модель выполнена из пластика, имеет три секции в корпусе, где в первых двух очистка выполняется посредством перелива и отстаивания содержимого, а в третьей секции в ход вступают анаэробные бактерии.

«Крот». Он производится компанией Аква-Мастер. Этот вариант лучше подходит для обустройства с УГВ, поскольку корпус изначально защищен от всплытия, а конструкция подразумевает наличие биофильтра.

Септик Биотон Б. Такой вариант септика считается наиболее актуальным для работы с близким УГВ. Его конструкция включает не только биофильтр, но и имеет трехсекционную структуру. В одной из секций можно поместить канализационный насос для откачивания жидкости. Битон Б предполагает обустройство котлована с уклоном от периметра.
