Текстовая и графическая часть

Составляя план эвакуации впервые самостоятельно, можно воспользоваться образцом уже готовых, подписанных и проверенных пожарным инспектором документов.

Текстовая часть во многом схожа у разных планов. Основное отличие проявляется в схеме здания

Важно указать расположение окон, дверей, огнетушителей, пожарных кранов, противопожарных щитов, электрических распределительных щитков

На плане указывают расположение телефонов, по которым можно вызвать службу спасения.К счастью, в современных условиях можно воспользоваться и мобильными устройствами связи. На некоторых объектах предусмотрена система оповещения о пожаре. Точку ее включения изображают на плане.

Придумывать свои пиктограммы и значки нельзя. Необходимо воспользоваться уже существующими знаками, для которых разработаны правила и стандарты. В частности, существует стандарт ГОСТ Р 12.4.026-2001.

Планы делают в двух экземплярах. Один утвержденный экземпляр вывешивают на видное место на среднем уровне (1,2-1,8 м), а другой хранят у дежурного по объекту вместе со сводным планом.

Описание

Каждый грамотно составленный, правильно изготовленный образец такого важного документа эффективно помогает не только посетителям любых общественных зданий, спортивных, развлекательных сооружений, но и служит для поддержания, организации должного уровня безопасности, соблюдения противопожарного режима на предприятии, в т.ч. при проведении инструктажей по ПБ, обучении ПТМ

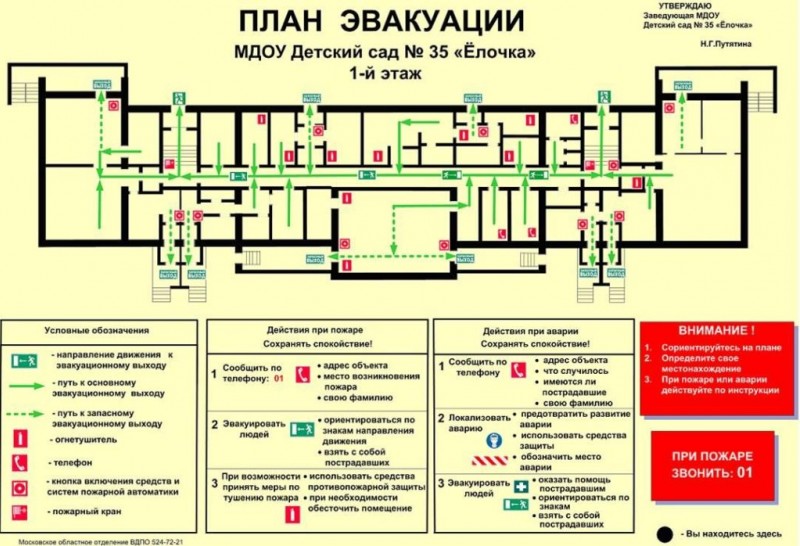

План эвакуации (ПЭ) согласно ГОСТ Р 12.2.143-2009 – неотъемлемая составная часть ФЭС, в которой указываются эвакуационные, аварийные пути, выходы, определяется порядок/алгоритм действий при любом ЧП, в т.ч. пожаре.

План эвакуации, который выглядит как таблица, определенного формата для данного вида помещения, этажа/части здания, состоит из следующих обязательных элементов:

• Заголовка с названием.
• Адреса здания/сооружения, корпуса/строения с указанием этажа/отметки, точного места размещения ПЭ.
• Графической части.
• Текстовой пояснительной части.
• Блока с расшифровкой обозначений/символов.
• Названия специализированной организации, разработчика/изготовителя – в левом нижнем углу документа.
• Обозначения по ГОСТ о фотолюминесцентных свойствах материалов, использованных при изготовлении – в правом нижнем углу.

План эвакуации используется для следующих целей:

• Регламентирует действия дежурного персонала, работников/сотрудников; всех категорий посетителей/проживающих в зданиях/сооружениях.
• Способствует проведению эффективной, максимально оперативной эвакуации людей из зон поражения, очагов пожара, задымления по маршрутам наименьшей протяженности, минуя тупики и опасные места.
• Нахождения/обнаружения мест установки противопожарного оборудования, устройств оповещения, подачи сигнала тревоги, запуска инженерных систем водопровода, пожаротушения, дымоудаления.
• Используется при проведении систематического инструктажа о правилах, мерах ПБ, условиях соблюдения противопожарного режима в здания/сооружениях организации/предприятия.
• Напоминает о порядке первоочередных действий, предпринимаемых при обнаружении очага пожара дежурным персоналом, членами ДПД.
• Используется пожарными при разведке, локализации/ликвидации очагов пожара.

Виды планов

От конструкции здания, количества работающих в нем людей зависит вид плана эвакуации. На каждом этаже размещают минимум один план, который называют этажным.

Иногда требуется секционный план. Его изготавливают и устанавливают, когда площадь конкретного этажа превышает 1000 м2. По аналогии действуют, если эвакуационных или аварийных путей несколько, и они отделены всевозможными перегородками, а в путях к ним сложно разобраться без дополнительной информации.

Секционный план также необходим для этажей с турникетами, нестандартным механизмом отрывания дверей (вращающимся, опускающимся). Такие планы разрабатываются с учетом того, что схемы на экземплярах охватывают всю площадь этажа, и часть изображений дублируются, чтобы сохранить их наглядность и удобство пользованием.

Локальные планы эвакуации составляют для помещений гостиничного типа, больниц и подобных зданий. Их размещают в палатах, номерах и т.д. В случаях, когда помещение разграничено на множество огороженных частей, арендуемых или находящихся в собственности нескольких фирм, то предполагается наличие именно локальных планов эвакуации для каждой из этих частей.

Существуют сводные планы, объединяющие все остальные схемы и инструкции. Их разрабатывают для целого здания или другого объекта. При создании изображения с путями эвакуации для транспорта (наземного, водного либо воздушного) прибегают к изучению специализированных стандартов и соответствующих кодексов.

Обозначения в них могут отличаться от обычных. Изменения в законодательстве, нормативно-правовых актах, регламентах влекут за собой пересмотр всех планов эвакуации и их переделку. На сводном плане отмечают расположение локальных, этажных и секционных планов эвакуации.

Что такое план эвакуации и какие ГОСТы его регулируют?

Два основных ГОСТа, которые регламентируют разработку, создание и размещение планов:

1. ГОСТ Р 12.2.143–2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля»;
2. ГОСТ 12.1.004–91 ССБТ «Пожарная безопасность. Общие требования».

Согласно этим нормативным документам план эвакуации – это схема, в которой можно найти путь для эвакуации, эвакуационные и аварийные выходы, регламент правил поведения, а также список или последовательность действий людей при возникновении чрезвычайного происшествия. Благодаря данному плану, указателям направления движения и знакам безопасности принимаются необходимые меры, позволяющие вывести людей из опасного помещения в котором случился пожар.

План эвакуации – это табличка, с регламентируемыми размерами, где содержится следующая важная информация:

• Заголовок
• Адрес, указание этажа здания, где непосредственно находится ПЭ
• Графическая часть
• Текстовая часть
• Расшифровка специальных символов и обозначений

Помимо этого, левый нижний угол документа – это место для информации, касающейся компании, которая разрабатывала данный план. В правом нижнем углу можно найти маркировку ПЭ, которая состоит из информации о фирме изготовителе, дате производства плана, показателе яркости свечения люминесцентных компонентов в мкд/м2 через 10 и 60 минут после того, как отключится свет и продолжительность свечения этих элементов в минутах.

Порядок эвакуации людей при пожаре

После обнаружения возгорания и сообщения во все инстанции о ЧС необходимо начать вывод людей в соответствии с инструкцией.

Алгоритм действий

Правила предписывают отключить вентиляцию, подать сигнал тревоги для персонала и клиентов. После чего открываются все выходы.

Произвести вывод людей из здания, следуя плану эвакуации, пресекая панические настроения.

Перед тем как покинуть рабочее место – отключить электроснабжение помещений, закрыть окна и двери, чтобы пресечь распространение дыма и огня.

Обязанности руководителя

Директор предприятия после получения извещения о пожаре должен:

• продублировать сообщение о ЧС в МЧС;
• убедиться, что сотрудники получили сигнал опасности;
• эвакуировать людей в безопасную зону;
• обеспечить сохранность материальных ценностей;
• назначить ответственного за встречу пожарных подразделений;
• передать начальнику оперативного штаба сведения о конструкции здания, хранящихся горючих материалах, результатах эвакуации;
• обеспечить обесточивание объекта.

Обязанности персонала

После сообщения об обнаружении огня руководителю предприятия и в пожарную охрану работник должен:

• собрать людей, находящихся в одном с ним помещении, класс, группу детского сада;
• ознакомить подопечных с планом эвакуации и помочь выбраться из опасной зоны;
• по возможности организовать гашение пламени;
• обеспечить отключение электроприборов от сети;
• если выходы из помещения отрезаны огнем, закрыть окна, двери в месте изоляции, заткнуть вентиляционные отверстия.

Требования по обеспечению эвакуации при пожаре

В них регламентируется состояние путей выхода с объекта, сигнализация, оповещающая население о катастрофе. Эти параметры определяются в строительных стандартах.

Эвакуация людей при пожаре подразумевает:

• своевременный вывод персонала, посетителей, детей из опасной зоны;
• оказание помощи людям, подвергшимся воздействию негативных факторов пожара;
• безопасное движение потерпевших.

Нормативные документы

Пожарная эвакуация и ее пути определяются в СНБ (строительная нормативная база) 2.02.01-01 и ГОСТ 12.1.004-91, где прописано, как должны быть организованы маршруты.

Требования к планированию проемов в здании и путей, как должна быть устроена система эвакуации в соседний пожарный отсек, регламентируются техническим кодексом проектировщика «Здания и сооружения» (ТКП 45-0.02.22-2006).

Обустройство эвакуационных путей

Определяется в Своде правил СП 1.13130.2009.

В документе прописаны:

• общие требования по условиям своевременной эвакуации людей при пожаре;
• нормативы размещения, габариты аварийных выходов;
• освещение, огнестойкость, загруженность путей для вывода населения из сооружения;
• габариты, уклон лестниц, расположение лестничных площадок, дверей на них.

Отдельно регламентируется эвакуация персонала, посетителей, подопечных с объектов, где временно или постоянно находится большая масса людей:

• социальных учреждений, больниц, интернатов;
• санаториев, кемпингов, гостиниц, мотелей, общежитий, пансионатов;
• сооружений с одной квартирой;
• многоэтажных, высотных домов;
• зрелищных, культурных предприятий;
• строений организаций, занимающихся обслуживанием населения;
• торговых площадок;
• компаний, специализирующихся на общественном питании;
• поликлиник;
• учебных, проектных, научных институтов;
• ДОУ, школ, профтехучилищ;
• зданий администраций, управляющих организаций, НИИ, банков, офисов;
• складских, промышленных помещений;
• сельскохозяйственных предприятий, производств.

Пример некоторых данных, определенных для социальных учреждений.

Пожарная опасность строения	Количество человек на метр ширины проема или прохода для эвакуации из залов объемом, тысяча метров кубических
≤5	5–10	≥10
С 0	75	100	125
С 1	50	70	–
С 2, С 3	40	–	–

Время начала эвакуации

Этот параметр устанавливается в Методике расчета значений пожарного риска (Приказ МЧС № 404).

Период от начала обнаружения огня до старта перемещения на выход людей в учреждениях, где нет установок автоматического оповещения, определяется практическими исследованиями.

Если в строении установлена сигнальная система, то время начала эвакуации считается равным времени срабатывания сигнализации, учитывая инерционность включения предупреждения.

Если нет практических или эмпирических данных, то период, в течение которого люди готовы к движению в безопасную зону, с этажа очага возгорания, для расчета прочих параметров берется в размере 30 секунд. Для этажей, расположенных выше зоны огня, для расчетов принимается значение 2 минуты.

Если пламя обнаружено людьми в зале их нахождения, то считается, что время начала мероприятия по выводу населения равно нулю.

Короткие сроки изготовления

Создание плана эвакуации в среднем занимает 5 рабочих дней:

		1 ДЕНЬ Предоставление необходимой информации для разработки плана, выставление счета и его оплата
		2 ДЕНЬ Создание макета согласно действующим нормативам
		3 ДЕНЬ Согласование и утверждение макета. После утверждения макет передается в производство
		4 ДЕНЬ Производство необходимого количества экземпляров плана
		5 ДЕНЬ Комплектация заказа и передача на доставку с уведомлением заказчика

Конструктор планов эвакуации в примерах

При заказе нескольких одинаковых планов эвакуации у заказчиков закономерно возникал вопрос о том, будут ли 2-й и последующие планы стоить дешевле, ведь макет рисуется один раз. Именно для ответа на этот и другие схожие вопросы мы создали Конструктор планов эвакуации и добавили в товарные карточки таблицу с перечнем позиций, составляющих стоимость каждого конкретного плана. Теперь вы получаете счет в более развернутом виде. Но как говорится — лучше один раз показать, чем сто раз рассказать, поэтому приведем примеры

№	Ваш заказ	Наш счет
1	2 одинаковых плана А2 формата на пластике в рамке	Разработка макета плана эвакуации (А2 формат) — 1 шт.Печать плана эвакуации на пластике А2 формата в пластиковой рамке — 2 шт.
2	2 одинаковых плана А3 формата, один из которых на бумаге, а другой — на пластике в золотой рамке	Разработка макета плана эвакуации (А3 формат) — 1 шт.Печать плана эвакуации на бумаге А3 формата — 1 шт.Печать плана эвакуации на пластике А3 формата в золотой алюминиевой рамке — 1 шт.
3	Печать плана эвакуации на фотолюминесцентной пленке А1 формата по уже имеющемуся макету	Печать плана эвакуации на фотолюминесцентной пленке А1 формата — 1 шт.

Фотолюминесцентные планы в пластиковой рамке или алюминиевом багете:

Тут нужно небольшое пояснение. Ранее мы печатали фотолюминесцентные планы в пластиковой рамке или алюминиевом багете непосредственно на фотолюминесцентном слое. Технически это было удобно, но в случае обнаружения в уже изготовленном плане ошибок или необходимости внесения небольших изменений, — приходилось переделывать дорогостоящую фотолюминесцентную основу. Именно по этой причине мы усовершенствовали процесс изготовления таких планов — теперь изображение печатается на тонком прозрачном ПЭТ слое и накладывается на фотолюминесцентную основу

Помимо очевидных преимуществ в снижении стоимости перепечатки такой способ позволяет дополнительно защитить план, так как ПЭТ слой выполняет также функцию ламинации, защищая фотолюминесцентную основу от повышенной влажности и механических повреждений

№	Ваш заказ	Наш счет
1	3 одинаковых фотолюминесцентных плана в золотой рамке А3 формата	Разработка макета плана эвакуации (А3 формат) — 1 шт.Пластиковая фотолюминесцентная подоснова для плана эвакуации А3 формата в золотой алюминиевой рамке — 3 шт.Печать плана эвакуации на прозрачном ПЭТ А3 формата — 3 шт.
2	Переделка ранее изготовленного фотолюминесцентного плана эвакуации А2 формата в пластиковой рамке в связи с необходимостью доработки макета (например, при изменении экспликации помещений)	В данном случае для вашей экономии мы можем использовать ранее изготовленную основу, поэтому вы получаете счет: Разработка макета плана эвакуации (А2 формат) — 1 шт.Печать плана эвакуации на прозрачном ПЭТ формата А3 — 1 шт.
3	Переделка плана эвакуации из-за ошибки заказчика (например, не был обозначен аварийный выход)	Поскольку изменения в макете незначительные мы исправляем их бесплатно и выставляем счет только на 1 позицию: Печать плана эвакуации на прозрачном ПЭТ А3 формата — 1 шт.

Виды противопожарных тренировок

Тренировка оказания первой помощи.

Само это понятие очень объемное. Противопожарные учения бывают:

1. Плановые. Проводятся в соответствии с планом таких мероприятий.
2. Повторные. Организовываются после плановых в том случае, если при подведении итогов учение получило неудовлетворительную оценку.
3. Внеплановые. Как правило, проводятся в связи с новыми нормативными документами или в связи с чрезвычайными ситуациями в похожих учреждениях.

В зависимости от количества работников:

• индивидуальные;
• групповые.

Также различают:

• Учебные – для обучения и подготовки.
• Контрольные – для проверки уровня обучения, закрепления навыков.

В зависимости от количества подразделений:

• участковые — для одного участка, подразделения;
• объектовые – для нескольких подразделений;
• совместные – с участием работников МЧС, пожарных частей;
• эвакуационные.

Эвакуационные тренировки проводятся для персонала на объектах, где находятся более 50 человек. Учение проводится для людей, которые не участвуют в тушении пожара.

Требования

Как сообщалось ранее, план эвакуации обязателен при наличии на объекте количества человек – от 50 посетителей, сотрудников/работников, что фактически говорит о том, что они должны быть практически на каждом защищаемом объекте общественного назначения за исключением, разве что небольших киосков/магазинов, мастерских, парикмахерских, других предприятий сферы услуг.

Хотя интернет полон «мудрых» советов о том, что ничего не стоит самому лицу, ответственному за пожарную безопасность, или художнику/рекламному отделу на крупном предприятии «нарисовать» план эвакуации, стоит осознать следующее:

• Действительно, непосредственное изготовление, включающее в себя разработку и печать, т.ч. с помощью программных продуктов, не включено в перечень лицензируемых работ/услуг в сфере ПБ, отнесенных к компетенции МЧС России.
• В то же время монтажные работы, техническое обслуживание, необходимый ремонт ФЭС и их элементов, в т.ч. ПЭ; что подразумевает, например, внесение корректировок/исправлений, вызванных перепланировкой помещений, изменением их функционального назначения – это поле официально разрешенной деятельности только для специализированных предприятий, компаний, обладающих соответствующей лицензией МЧС России.

Именно эти организации после разработки ПЭ, что подразумевает не только наличие поэтажных планов зданий/сооружений, но и необходимой нормативно-технической базы, знаний и опыта, после утверждения руководителем компании-заказчика, изготавливают их на листах из фотолюминесцентных материалов. Инспектору ГПН, на практике, бывает достаточно лишь взглянуть на развешанные планы эвакуации, чтобы понять кто и на каком профессиональном уровне их выполнил, и сделать соответствующие выводы.

 Также читайте учебное пособие по теме:

Лайфхак МЧС: план эвакуации

Правильно выполненный план эвакуации по ГОСТ состоит из двух частей:

 1. Графической

Этажные или секционные планы эвакуации (при площади этажа больше 1 тыс. кв. м.) – размером 400х600 мм с планировкой зданий, различных сооружений и других объектов с указанием лестниц/лестничных клеток, эвакуационных/аварийных выходов, путей, ведущих к ним; схемы расстановки/размещения первичных/стационарных устройств/установок пожаротушения, спасательных и медицинских средств, аппаратов связи, а также места размещения плана для точного ориентирования людей, находящихся возле него.

Локальные планы эвакуации – размером 300х400 мм для помещений, предназначенных для постоянного размещения/пребывания людей – гостиничных номеров, комнат в общежитиях, больничных палат.

• Цвет фона – белый, допустимы желтоватые оттенки.
• Графические обозначения по ГОСТ Р 12.4.026-2015 – не меньше 8 мм высотой в едином масштабе.
• Основные/дополнительные маршруты эвакуации обозначены соответственно зеленой сплошной/пунктирной линией толщиной от 2 мм;
• Первичные средства пожаротушения – красным, шрифт пояснительной части/расшифровки – черным цветом.
• Знаки/символы допустимо обозначать цифрами, буквами, цифробуквенными обозначениями.
• На этажном плане обязательно указывается его номер.

Готовые изделия – планы эвакуации с использованием фотолюминесцентных материалов должны иметь стойкость к прямому солнечному воздействию, возможному перепаду температуры воздуха в помещениях.

 2. Текстовой:

• Излагаются все возможные на объекте способы информирования людей/оповещения о возникновении ЧП – пожара, аварии, связанных с появлением открытого огня, задымления, загазованности;
• Алгоритм эвакуации из помещений этажа/секции;
• Порядок вызова пожарных подразделений, медпомощи, газовой службы;
• Включения ручным пуском систем/установок АУПТ, СОУЭ, дымоудаления, принудительного притока воздуха; обязанности, действия дежурного персонала учреждений/организаций, способы отключения электроснабжения, технологического оборудования – аппаратов/установок; машин/механизмов.

Фактически текстовая часть – это инструкция по применению плана, необходимых действиях при возникновении любого ЧП на объекте для которого и разрабатывается документ.

Смысловые значения условных изображений, знаков/символов должны быть расшифрованы в тестовой части плана эвакуации. Кроме того, не стоит забывать, что на предприятии, в организации/учреждении необходим еще и журнал учета практических тренировок по эвакуации персонала, которые согласно п. 9 ППР обязательно проводятся раз в полгода.

Порядок размещения на объектах

Графическая часть плана отрабатывается на листах размером 400х600 мм или 300х400 мм. Бумага крепится на плотную основу и заключается в рамку, крепится к стене на высоте 170 см до нижнего края. Фон должен быть светлого желтого или белого цвета, независимо от интерьера и оформления помещения.

Условия размещения документов следующие:

1. Материал изготовления следует выбирать фотолюминесцентного типа. Длительность свечения при отключении электричества или в ночное время должна составлять 10-60 минут в зависимости от площади и уровня помещения.
2. Вешать этажные таблички нужно в самом удаленном от выхода месте коридора. Расстояние между схемами — не более 60 м. При необходимости в коридоре или большом зале вывешивается несколько планов, их количество не ограничивается.
3. Контрастность. Рамка не должна сливаться с цветом окружающих объектов, тоном стен, обоев или коврового покрытия. Она должна хорошо выделяться на окружающем фоне.
4. Достаточная освещенность. План должен выделяться в темноте аварийным и основным освещением. Если в помещении есть окна, то рамки вешаются напротив них.
5. Хорошая видимость. Табличка не должна быть закрыта картинами, плакатами, цветами и прочими предметами. Не являются исключением торжественные мероприятия, когда проводится украшение зала.

Во время проведения строительства и ремонта схемы эвакуации разрабатываются и вывешиваются по мере подъема здания. Принимаются меры по их защите от ветра и осадков.

Когда требуется вывешивать

План составляют так, чтобы он был интуитивно понятен каждому человеку, а не только инспектору пожарной службы. Его закрепляют на стене или колонне в коридоре или комнате в точном соответствии с тем местом, какое указано на плане. Он должен хорошо освещаться, чтобы заметны были мелкие детали, а фотолюминесцентная пленка (если она присутствует) поглотила максимум лучей и светилась в темноте как можно дольше.

Если на этаже работает более 10 человек, то схему эвакуации надо вывешивать в обязательном порядке. Схемами снабжают образовательные учреждения, торговые центры, больницы, гостиницы, мотели и другие места, где единовременно пребывает большое количество людей. На этажах жилых домов их вывешивать необязательно.

Если на объекте работает 50 и больше человек, то в дополнение к плану разрабатывают инструкцию для обслуживающего персонала. В ней описывается, как надо действовать, чтобы организовать безопасную и быструю эвакуацию. По инструкции 2 раза в год проводят тренировки.

Кто разрабатывает план эвакуации?

Разработку и изготовление планов эвакуации могут взять на себя компании, у которых есть официальное разрешение на осуществление данной деятельности. Производство данных документов (ПЭ) – это работа, которую могут выполнять компании, прошедшие лицензию МЧС Российской Федерации. Это оговаривается в постановлении Правительства РФ от 30 декабря 2011 г. № 1225 «О лицензировании деятельности по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений».

Как только план разработан, руководитель компании должен его утвердить и после этого он реализуется в фотолюминесцентном виде.

Фото-идеи оформления кухни

Разновидности планов

Планы делают для зданий, транспортных средств, сооружений и других объектов, в которых могут находиться люди. Они бывают:

• локальными (номер в гостинице, хостеле, палата в больнице, офис, каюта и т. д.);
• этажными;
• секционными (в рамках каждого этажа);
• сводными.

В зданиях с 2 и более этажами схемы эвакуации составляют для каждого этажа. Если площадь этажа больше 1000 кв. м, то его разделяют на секции и делают эвакуационный план каждой секции.

Деление на секции также происходит, если на этаже предусмотрено несколько эвакуационных выходов, и они разделены высокой перегородкой (стеной), между ними установлены турникеты, раздвижные или опускающиеся двери. При запутанном длинном эвакуационном пути также желательно разделить этаж на секции и сделать несколько планов.

На основании этажных, секционных и локальных делают сводный план. Он хранится вместе со вторыми экземплярами всех планов у дежурного (администратора) и должен быть выдан руководителю прибывшей на место бригады спасения при первом требовании.

Схему меняют, если здание перестроили, изменили планировку, назначение комнат. Смена фотолюминесцентных планов предполагается раз в 5 лет после, поскольку материал со временем деградирует. Хотя некоторые производители заявляют срок службы 20-25 лет.

Подробности

Применение программы для эвакуационного плана – Автокад

Рассмотрим первый этап:

1.  Начертите посредством линий схематичный «скелет». Он является стенами с дверными проемами.
2. Поставьте метки выходов, а также окна с лестничными пролетами.
3. Начните прокладывать эвакуационные пути на заводе. Они обязательно должны быть подведены до главного выхода. Обозначение должно быть в виде непрерывной линии, у которой на конце есть стрелочка. Путь к запасному или аварийному выходу прокладывают посредством пунктирной линии со стрелочкой.

Второй этап включает в себя следующие действия:

1. Напишите название схемы.
2. Выделите место, где должна быть подпись организационного руководителя, который утвердит документ.
3. Остается лишь распечатать готовый план.

При желании вы можете сделать рамочку из багетов, чтобы вставлять в нее эвакуационную схему.

Как сделать план эвакуации посредством ПО «План Эвакуации»

Оптимальным методом для черчения схемы эвакуации будет программа «План эвакуации 10». В ней пользователь может выполнить такие действия:

• Сделать эвакуационный план в автоматическом режиме для помещения, целого здания или одного этажа.
• Расставить специальные обозначения.
• Добавить таблицы с дополнительной информацией.

Посредством компьютерной программы можно выстраивать всевозможные объекты:

• Лифты.
• Лестничные клетки.
• Конструкции лестниц в здании.
• Дверные проемы.
• Стены.
• Окна.

Также эта бесплатная программа для создания плана эвакуации дает возможность применять любые знаки пожарной безопасности. Программа также помогает отмечать пути к выходу и отредактировать их, если это нужно. Тут удобно выстраивать дуговые повороты и использовать растровые изображения в качестве подложки. А вот векторный плановый формат потребуется для оформления. Также в приложении есть готовые информационные таблицы. Их использование упрощает, а также ускоряет выполнение работ. У программы есть все характерные для векторных редакторов возможности.

Обратите внимание, что для изготовления планов даже есть шаблоны под чертежи, справочная система и инструкция в виде видеоролика с подробнейшим объяснением. Ее можно найти на официальном сайте разработчика

Также программа может работать с 50-ю векторными и растровыми форматами. Пользователи самостоятельно удаляют и добавляют шаблоны, если нужно.

По окончанию установки программного обеспечения на РК процесс вычерчивания схем станет автоматическим. Запуск программы дает возможность объединять стены, а также встраивать в них дверные и оконные шаблоны. Условные знаки в полной мере соответствуют ГОСТам. Ссылки для скачивания программы, которые есть на сайте разработчика, регулярно проверяют роботы для того, чтобы обеспечивать их функционирование на высшем уровне.

Альтернативное решение – программа Visio для эвакуационного плана

Такая программа является многофункциональным и мощным продуктом. Для рабочего процесса в данном приложении пользователю даже не потребуется иметь специальные знания в математической области. Вовсе необязательно быть по образованию программистом, чтобы уметь использовать креативные шаблоны. Созданные в программах чертежи дополняются требуемыми встроенными элементами.

В библиотеке такого продукта пользователь сможет найти разные условные обозначения:

• Обозначения для техники от пожара.
• Значки пожарной безопасности.
• Знаки для извещения о пожаре.

Программу также можно применять для создания схем с любым уровнем сложности. Качественный план можно создать самостоятельно после того, как вы ознакомитесь с работой приложения. Учиться работать с ним недолго, хоть и изображения создают посредством применения векторов.

Изготовления эвакуационных планов стало посильной задачей для рядовых менеджеров предприятий, которые являются уверенными пользователями компьютеров. Понятная и простая инструкция дает возможность быстро научиться работать с ПО. Не стоит забывать про обязательно условие для того, чтобы создавать правильных эвакуационную схему – точная привязка к плану здания.

Материал изготовления

План может быть сделан на обычной бумаге или с применением фотолюминесцентных средств. Способ исполнения выбирает собственник или руководитель объекта, подлежащего пожарной охране. Если выбор упал на фотолюминесцентную пленку, то оформление должно соответствовать ГОСТу от 2009 года.

Что же такое фотолюминесцентные материалы? Они под действием световых лучей сами становятся источником света, хорошо видны в темноте благодаря свечению, и в экстренных условиях обращают на себя внимание. Согласно нормам, послесвечение фотолюминесцентного материала должно быть белым или зеленовато-желтым

Применяют прозрачную фотолюминесцентную бумагу, пластик или пленку, ламинируя ею напечатанный на бумаге чертеж. Или же используют пленку для прямой печати. Материал должен быть высокого качества, иметь сертификат соответствия, отвечать требованиям стандартов пожарной безопасности. В них говориться, что через 10 минут после того, как освещение плана исчезло, его яркость свечения должна составлять 200 мкд/кв. м. А через час яркость должна быть не менее 25 мкд/кв. м. Соответствие требований проверяют по образцу или при помощи специальных приборов.

Пленку для планов эвакуации делают на основе ПВХ. Ее лицевая сторона накапливает энергию любой части светового спектра, и начинает светиться. В темных помещениях при аварийном отключении электроэнергии это хорошо заметно. Такую пленку применяют для большинства фотолюминесцентных эвакуационных систем (фэс). На ее основе делают знаки запрета, указания, предупреждения, разметку, планы. Время послесвечения должно составлять 24 часа.

Иногда для удобства и из эстетических соображений план помещают в алюминиевую рамку. Применять рамку из обычного горючего пластика нельзя. Нельзя также закрывать фотолюминесцентные планы стеклом и ламинировать их, поскольку это уменьшает степень восприятия света, создает блики.

Инструменты для изготовления

В небольшой организации начертить можно на листе ватмана, воспользовавшись карандашом, линейкой и цветными фломастерами или другим изобразительным инструментом. Но если речь идет о крупной компании или о большом строении, то лучше воспользоваться специальной программой. К тому же согласно последним рекомендациям, планы эвакуации должны быть изготовлены с использованием фотолюминесцентных материалов.

Фон плана должен быть белым, для остальных деталей применяют черный, красный, желтый и зеленый цвета. Зеленым традиционно изображаются указательные, направляющие знаки. Схему помещения и все надписи, за исключением специальных символов и знаков, выполняют черным цветом.

Каждый символ должен быть четким. Нельзя допустить наложения знаков, опечатки, путаницу в цветах, загромождение второстепенными деталями. Правильно разработанный план должен легко восприниматься и читаться.

Если же такой программы нет, то применяют любой графический редактор, с которым умеют работать.

Описание плана эвакуации при пожаре

Порядок действий при пожаре предусматривает проведение комплекса согласованных по месту и времени мероприятий. Для достижения необходимой слаженности составляются формы, регламентированные действующими нормами и стандартами. Находящаяся на виду графическая часть содержит такую информацию:

• схемы каждого этажа с указанием служебных и подсобных помещений;
• окна, двери, вентиляционные отверстия;
• коридоры, площадки, холлы и тамбуры;
• лестницы внутренние и внешние, технические и пешеходные;
• пассажирские и грузовые лифты;
• подвалы, чердаки, подземные переходы.

На чертежи наносятся формы, номера и названия комнат. Если их много, то пишутся только номера. В сноске дается расшифровка их предназначения. Рабочие двери изображаются в открытом состоянии. Закрытые на замок запасные выходы помечаются указателем местонахождения ключей.

Планы эвакуации фотолюминесцентные и рисованные содержат следующую информацию:

• пути движения к основным и запасным выходам;
• средства пожаротушения;
• безопасные в плане задымления участки;
• ориентиры с привязкой к планировке здания;
• комнаты, где хранятся спасательные средства;
• помещения, имеющие защиту от дыма и пламени.

Документ подписывается ответственным лицом и утверждается руководителем заведения.

Текстовая часть плана отрабатывается в письменном виде и предназначена для персонала организации.

В ней расписаны такие положения:

• порядок вызова пожарной части и стиль изложения информации о происшествии;
• способы и последовательность проведения оповещения, доведения сигнала о начале эвакуации;
• действия сотрудников по выходу из здания и выводу посетителей (подопечных);
• отчетность о проведенных мероприятиях;
• порядок ликвидации чрезвычайной ситуации до прибытия спасателей;
• какое имущество и куда необходимо эвакуировать.

Отрабатывается пояснительная записка в 1 экземпляре на белых листах А4. Документ хранится у ответственного лица или у дежурной смены. При прибытии службы спасения бумаги передаются начальнику расчета.

Монтаж профнастила ↑
