Как правильно приобрести и установить видеодомофон для квартиры с подключением к подъездному домофону

Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

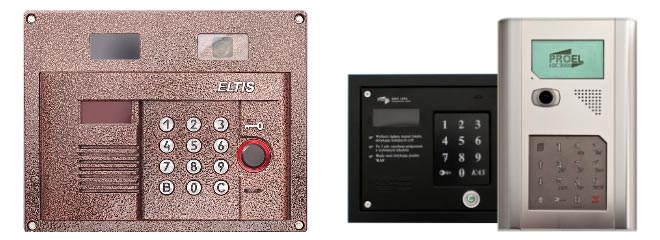

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

• Встроенная видеокамера;
• Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
• Элемент, управляющий замком;
• Переговорные элементы:
  • Динамик;
  • Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти  к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Осуществляем выбор электромагнитного замка самостоятельно

Электромагнитное запирающее устройство — самый важный элемент вашего домофона. Его надежность и работоспособность гарантирует своему обладателю необходимую безопасность. Поэтому осуществляя подбор — берите в круг своего внимания следующие факторы:

• Габариты изделия –  выбираются исходя из будущего места монтажа. Если конструкция двери прочностью не отличается — ее скорее всего поведет, створка будет крайне плохо закрываться, что влечет за собой постоянную регулировку либо конструктивную корректировку. Также, если запирающее устройство имеет большой вес — его установка может понизить прочность двери, и привести к тому, что блок попросту вырвут из дверного полотна.
• Сила прижима — фактор, который подбирается исходя из прочности двери. Для створок деревянной основы силовое значение не должно превысить отметки 200-300 кг, стальная створка способна обеспечить надежное функционирование замка с удерживающим усилием до 1000 кг.
• Стабильная работоспособность системы при перебоях с электропитанием говорит о ее высокой безопасности. Здесь всего две вариации для выбора. Чтобы замок при обрывах электропитания не открывался, схема подключения должна включать в себя аккумуляторные элементы (автономный блок питания). Если происходит, обрыв соединения и аккумуляторы в системе отсутствуют – замок отпирается. Этот вариант хорош для мест общего пользования особенно при пожарах, но плох для частного использования.

Выбор в пользу того или иного декоративного покрытия осуществляется исходя из планируемых условий эксплуатации. Для уличного монтажа прекрасном решением станет оцинкованный замок, либо никелированный (VIP класс). Устройства запирания, находящиеся внутри зданий, окрашиваются исходя из стилевых предпочтений хозяев.

Непосредственно на принципы управление запирающим устройством ни конструкция, ни ее габаритные характеристики, ни внешний облик влияния не оказывают. Все они располагают стандартной шиной цифровых данных. К домофонной системе подводиться лишь два контакта, которые несут на себе деблокирующие функции.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель
• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Подключение трубки

Серьезно стоит отнестись к подключению абонентского пульта. Данная процедура не менее серьезна, чем врезка в домофонную линию.

Трубка состоит из следующих основных элементов:

• корпуса УПК;
• кнопка разблокировки замка;
• индикатора вызова;
• разговорного устройства (динамик, микрофон).

Для подключения трубки потребуется разобрать её корпус. Он может открываться следующим образом (в зависимости от модификации):

• при помощи специальных защелок;
• при помощи отвертки (крестовой/шлицевой).

После вскрытия корпуса, внутри, можно будет обнаружить две клеммы. Они представляют собой винты, ими осуществляется обжим проводов связи. На пластике рядом выдавлена маркировка полярности – «+»/«-»

Очень важно соблюдать её, в противном случае домофон попросту станет неработоспособным. Также внутри корпуса присутствует схема подключения

Стоит изучить её. Это позволит избежать различных затруднений, ошибок при подключении.

Сами винты клемм стоит затягивать по возможности плотно. Чем плотнее контакт, тем качественнее связь. Процедура монтажа трубки проста. Достаточно разметить на стене отверстия под дюбеля соответствующего диаметра, просверлить их. Далее выполняется крепеж при помощи отвертки/шуруповерта.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Ошибка №2
При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель — КСПВ.

Рекомендуемая глубина траншеи 0,7м.

Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.

Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.

Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

Проход в фундаменте и через стены делайте через защитную гильзу.

Ошибка №3
Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.

Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.

При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.

Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.

Ошибка №4
После прокладки кабель в обязательном порядке должен быть закопирован.

Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.

Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.

Подключение видеодомофона к общему домофону

Итак, как подключить видеодомофон? Прежде чем купить внешний адаптер и видеодомофон для квартиры с подключением к аппарату, установленному в подъезде, следует определить тип домофонной системы. Адаптеры, подходящие к домофону vizit, могут быть несовместимы с аппаратами других производителей. По конструкции различают:

• Видеодомофоны координатные. Абоненты подключаются шлейфовым проводом. Координатный видеодомофон более надежен, его цена ниже. Благодаря этому, такие аппараты получили широкое распространение. При обрыве или коротком замыкании на одной из линий, другие абоненты остаются подключенными. Видеодомофоны координатные производятся фирмами Визит (vizit), Цифрал (cyfral).
• Цифровые. Такие устройства позволяют подключить более 200 абонентов. Цифровые аппараты выполнены на базе микропроцессорного блока. Подключение абонентов осуществляется по двухпроводной линии, параллельно. Цифровые устройства дороже, чем их координатные аналоги, и не так широко распространены. Их производят фирмы Lascomex, Proel и другие.

Координатный и цифровые видеодомофоны

Определить, какое устройство установлено в подъезде, можно несколькими способами:

• По числу отходящих проводов. От цифровых устройств отходят 2 провода. Видеодомофоны координатные соединяются с абонентами при помощи шлейфа.
• По фирме производителю или модели. Аппараты Vizit, Eltis, Commax обычно координатного типа. Устройства, произведенные под торговыми марками Proel, Raikmann, как правило, цифровые. Для точного определения типа используемой системы целесообразно ввести номер модели в поисковую систему.

Лучше всего просто узнать телефон обслуживающей фирмы, позвонить и уточнить тип аппарата, установленного у вас. Блок сопряжения для видеодомофона должен быть совместим с общей системой контроля доступа. Целесообразно приобрести универсальный адаптер, который поддерживает стабильную работу видеодомофона с подъездным домофоном. Узнать о совместимости устройств, их производителей можно в техническом паспорте блока сопряжения домофона.

Провода, которые ранее шли к трубке аудифона, необходимо подключить к выносному модулю согласования. Подключать домофон к подъездному домофону нужно 4-х жильным контрольным кабелем, марку которого можно узнать в технической документации адаптера или видеофона.

Все соединения необходимо делать точно по схеме, которая также есть в техническом паспорте. В противном случае система будет неработоспособна.

Если вы решили подключить общеподъездный аудиодомофон к индивидуальному видеодомофону, от аудиофона можно отказаться. Устройство с функцией видеонаблюдения обеспечивает звуковую связь с вашими посетителями. Все же, при всей простоте, подключение видеоустройства и адаптера целесообразно доверить специалисту.

Подключение через блок коммутации

Представленное устройство способно исполнять различные функции:

• подключение до 3-х различных устройств вызова абонента – вызывные панели, звонки;
• подключение до 3-х абонентских устройств: вызывные панели, УПЗ (устройство квартирное переговорное);
• коммутация линий связи между ними;
• встроенный источник питания для подключенных устройств: вызова, абонентские, электромеханические замки.

Такие коммутационные блоки могут быть соединены между собой в одноуровневую или многоуровневую сеть с распределением функций. В итоге полученная схема способна обеспечить безопасность многоквартирного дома и видеонаблюдение подъезда.

Для устройств общественного пользования выдвигают повышенные требования к надёжности, в связи с высокой интенсивностью использования. Все элементы внешнего пользования должны быть вандалозащищенными и иметь герметичный корпус и большой диапазон рабочих температур.

Использование многоуровневых, иерархических сетей с несколькими типами управляющих и коммутационных блоков, хоть и несколько сложнее, но дает возможность расширения самой сети без дополнительного усложнения и переделки (при модульном способе). Количество функций в таких структурах больше, а уровень защиты в них значительно выше.

Коммутационные блоки при соединении между собой и с абонентскими устройствами используют координатную схему подключения принимающих видеодомофонов и вызывных панелей.

Преимущество данного способа подключения в том, что при коротком замыкании, обрыве или другом сбое в отдельной квартире работоспособность остальной системы сохраняется.

Конструкция домофона

Главным требованием ко внешним панелям является высокая прочность корпуса, чтобы устройство могло противостоять погодным условиям. На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации.
Причем имеется возможность организовать управление двумя замками.
Для этого нужно найти маленький короб от которого идут кабеля в соответствии с количеством квартир на площадке. Ниже я представил стандартный комплект поставки электромеханического и электромагнитного замка.
Прочность — корпус панели может быть сделан из пластика или металла в зависимости от вида. Все кабеля, особенно витая пара с экранирующей оплёткой, должны быть надёжно заземлены. Алгоритмы работы «цифрового» и четырехпроводного домофонов разобраны по полочкам, примерные параметры сигналов определены. Slinex SLIP — эта модель считается лучшим домофоном для частного дома.
Соответственно теряется звук, появляются помехи на видео. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. Подключаем жилы к щитку.

Они практически исключают вероятность взлома. Чем это чревато? Настройка ПО У большинства производителей программное обеспечение для видеонаблюдения отличается не только от конкурентов, но и у различных модельных рядов. Теперь попробуем разобраться как генерируется вызывной сигнал и сигнал открытия двери.

Для качественной передачи видеоинформации на удаленные расстояния лучше всего подходит коаксиальный кабель, обладающий волновым сопротивлением в 75 Ом. В нашем случае это 10В. Далее размещаете внутри блок управления замком и подключаете к нему провода: Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности. Среди них домофонные системы, позволяющие дистанционно контролировать посетителей и управлять их доступом, пользуются популярностью, а их конструкции постоянно совершенствуются.

К ней предъявляются меньшие требования по антивандальной защите. Механический доводчик двери Это один из необходимых элементов домофонной системы, работающий автоматически для приведения двери в закрытое положение после прохода через нее посетителя в любую сторону. Более затратная с точки зрения монтажных материалов. Каких-то особенных требований, кроме надежности к блокам питания не предъявляется.
Вызывная антивандальная панель Tantos Stich

Заключение

Заключение

Чтобы правильно смонтировать все имеющиеся системы в домофоне следует схематично нарисовать схему сочленений на бумаги, руководствуясь рекомендациями, указанными в тех. паспорте на конкретный тип устройства.

Работу можно серьезно упростить, если уяснить, что к электромагнитному запирающему устройству пойдут провод питания и кабель от устройства вызова абонента.

Основным различием между стандартов домофоном и устройством способным принимать видео сигнал состоит исключительно в том, что внутрь домовладения — отходят пара кабелей: 2-х жильный необходим для трубки и коаксиальный нужный для передачи видеосигнала.

Обычный коммуникатор, обеспечивает всего звуковую передачу поэтому для его исправного функционирования необходим только один.

Для облегчения пользовательских задач производители коммуникативных систем приводят схемы соединений, чтобы обладатель смог без осложнений установить устройство.

Излишних денежных вливаний не потребуется, если применить надежные телефонные кабели способные без помех передавать связи.
