5 вариантов трехфазной схемы распределительного щита

Подключение трехфазной розетки

Телефонная розетка

Розетка предназначена для стационарных электроприборов (духовой шкаф, электроплита, станок). Часто для таких устройств применяется подключение кабеля напрямую к их клеммам. Последовательность операций при подключении розетки:

1. Вскрытие розетки, разделка и ввод кабеля.
2. Каждая фазная, а также нулевая и заземляющая жилы подключаются к соответствующим контактам. Желтый, зеленый и красный провода соединяются с выводами A, B, C (L1, L2, L3), голубой – к нейтрали N, желто-зеленый – к выводу PE защитного заземления.
3. Кабель размещается и фиксируется внутри розетки, после чего она закрывается. Стационарная розетка крепится к стене. Для этого крепление должно быть подготовлено заранее, чтобы осталось только завернуть винты или саморезы.

Для стационарных электроприборов рекомендуется подключать неразрывное заземление в виде медного многожильного проводника под болт. Его сечение не должно быть меньше, чем у питающих жил силового кабеля.

На рисунке ниже изображено, как подключаются силовые вилки и розетки Legrand. Обычно рекомендуется применять отечественные модели, которые значительно дешевле.

Схема подключения трехфазной розетки

Брендовые модели имеют намного выше цены, их рекомендуется применять из эстетических соображений, хотя характеристики у них очень высокие.

Вилки являются составными частями штепсельных соединений, их необходимо покупать в комплекте и подключать вместе с розетками. Если брать составляющие по отдельности, они могут не подойти друг к другу даже у одних и тех же моделей.

Подключение вилки:

1. Разборка вилки, разделка и ввод в нее гибкого кабеля.
2. Каждая фазная, нулевая и защитная жилы подключаются к штырькам.
3. Закрепление кабеля и закрытие вилки.

На рисунке ниже изображена схема подключения розетки к автомату. Здесь показан отвод трехфазной линии к нагрузке. Основной ввод трехфазной сети с разветвлениями можно посмотреть на самой первой схеме. На входе линии установлено УЗО с током утечки 30 мА. Большее значение тока утечки не будет защищать от поражения электрическим током, а при установке меньшего будут частые срабатывания. К УЗО подключен четырехполюсный автомат, а затем – розетка.

Схема подключения розетки к автомату

Размещение гнезд может отличаться, но принцип остается один: три фазы (черный, серый и красный провод), нейтраль (синий) и земля (желто-зеленый цвет).

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

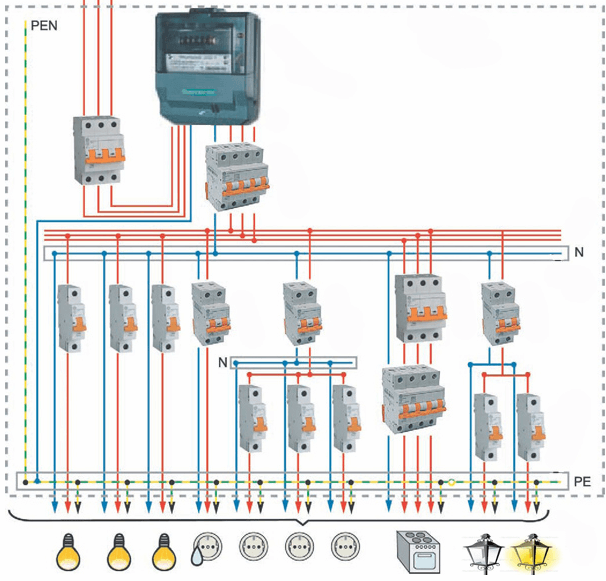

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Навигация по записям

Кроме компонентов щита необходимо:

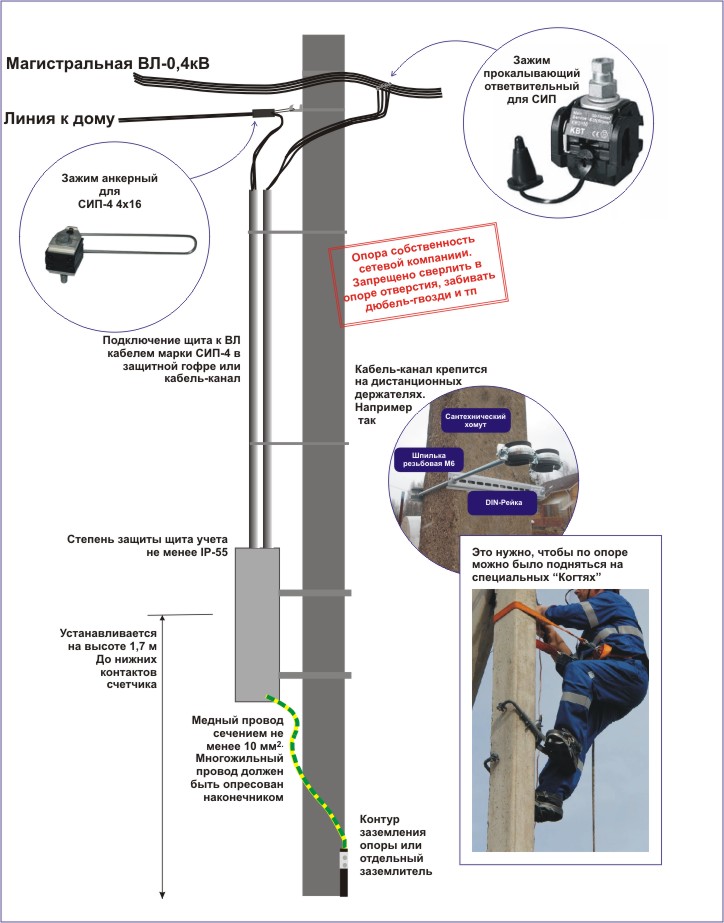

Как я установил щит учета на опору

• • • Вводной кабель марки СИП-4 4х16 для подключения щита к линии на верхушке опоры
    • Обычно высота опоры 5-7 метров, но лучше померить ее заранее и взять провода с запасом
    • Комплект для спуска кабеля по опоре. Кабель по ТУ нужно поднять от щита до верха опоры. Сделать это нужно обязательно в гофре или кабель-канале отстоящим от опоры на 10 см.Делается это для того, чтобы если вдруг местному электрику захочется, забраться на опору с помощь когтей, то он бы не повредил ими кабель. Я это сделал с помощью шпилек м6, отрезков din-рейки. ПВХ трубы и сантехнических хомутов
    • Кабель марки СИП-4 4х16 для создания линии от ВРУ до вввода в дом
    • Комплект прокалывающих зажимов и подвесов для СИП
    • Кусок металлического уголка 50х50 мм около 2х метров для создания повторного заземлителя, потому что контура заземления на своей опоре я не обнаружил, а щит нужно обязательно заземлить

Немного про 127, 220, 380 вольт и больше.

Вопрос, почему такие напряжения довольно часто можно встретить в сети? Этот вопрос достоин отдельного научного исследования. Но нас больше интересует вопрос, нас убедили, что лучше 380 вольт, как подключить? Довольно просто, если говорить о проводах:

Начнём с того, что любое подключение частного дома к энергосети это вопрос согласования с энергетиками, причём на первом этапе Вам придётся согласовать:

• Допустимую мощность;
• Количество фаз (то есть 220 или 380 вольт);
• Тип вводной линии и прибор учёта энергии (ниже комментарий, почему вопроса как выбрать прибор не будет);
• Тариф учёта (это будет зависеть от стадии регистрации частного дома и количества тарифов, которые учитывает счётчик – по умолчанию день и ночь);
• Схему подключения в зависимости от качества изоляции домовой электросети;
• Надёжность заземления электросети Вашего дома. Как правильно сделать заземление мы уже писали.

Правильнее всего обращаться с требованием по максимуму – от затребованной мощности (не менее 15 кВт, до трёхфазного ввода). Далее в зависимости от цены вопроса и местных условий можно требования снижать.

Теперь к вопросу напряжений. 127 вольт
– это самое безопасное напряжение, которое при стандартной силе тока не убивает, а лишь хорошо «встряхивает» пострадавшего. Для снижения силы тока в таких сетях применяются более «толстые» провода. Ещё одним плюсом является возможность снятия 127 вольт с двухфазной генерации в 220 вольт.

Примерно так работает энергетика некоторых стран, но это отельная тема. А если говорить о цифрах, то это та самая тригонометрия, о которой сказано выше:

220 вольт
является пограничным «безопасным» напряжением при стандартных силах тока, поэтому и принято как стандарт.

Надеемся, Вы понимаете, в чём главный недостаток сети 380 вольт
. которую толком не знали, как подключить, но завели чистые 3 фазы. При поражении током в такой сети может убить, даже при наличии автоматических выключателей. Отсюда и требуемые меры безопасности.

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь, старайтесь всегда подключить проводники большого сечения. У нас это конечно же вводной СИП. Эти провода алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный провода подключаются на верхние клеммы вводного автомата – это три фазы. PEN – провод с голубой полосой, подключается к распределительному блоку.

Подключение заземлений

Следующим шагом к распределительному блоку подключаются проводники заземления. В нашем случае это провод, идущий от контура заземления дома, а также дополнительный проводник от корпуса стального электрического щита.

Провода от вводного автомата до счетчика

Подсоединяем провода от нижних клемм вводного автомата к соответствующим контактам счётчика электрической энергии.

Нулевой провод (голубой) от счетчика подводится к распределительному блоку.  Порядок подключения трехфазного счетчика мы ранее подробно рассматривали ЗДЕСЬ — обязательно ознакомьтесь с этим материалом.

Подключение проводов от счетчика к УЗО

После этого, все четыре провода от счетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам УЗО. Место подключения нулевого провода, обычно обозначено на корпусе как «N».

Подключение кабеля идущего от щита учета в РЩ дома.

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Чаще всего внутри дома установлен дополнительной распределительный щит (РЩ), без счетчика электроэнергии. Все потребители разделены на группы, стоит защитная автоматика и другое оборудование.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до дома и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подключением к распределительному блоку.

Устройство трехфазной розетки

Розетка штепсельная открытого и закрытого типов

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

1. Если подключение нагрузки делается по схеме «треугольник», количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
2. Когда нагрузка подключена по схеме «звезда», количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах («треугольник» или «звезда»). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

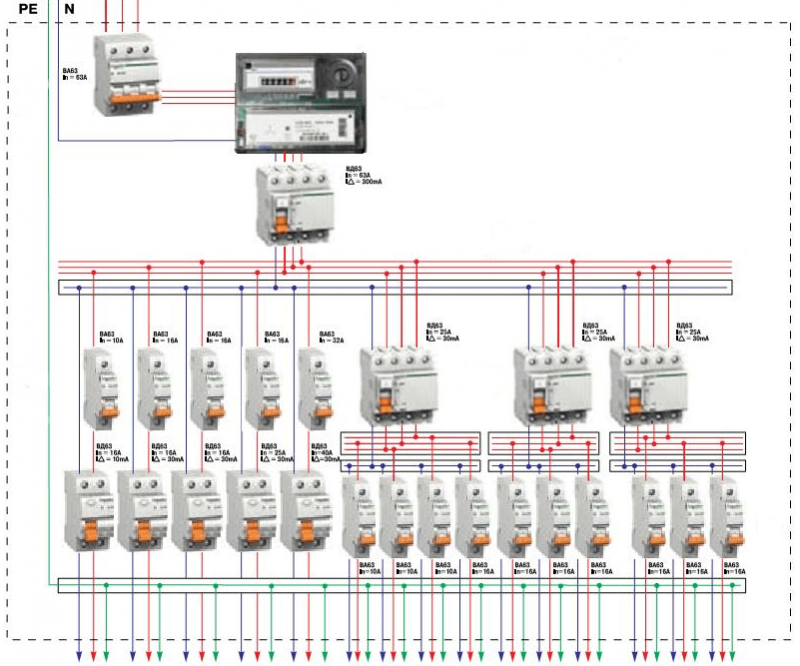

Селективное УЗО. Схема щита

Следующим в схеме щита после вводного автомата, может стоять селективное УЗО. Почему я написал “может”, потому что по правильному селективное УЗО должно стоять в щите учета, т.е. в начале линии. Но часто бывает, что возможности в щит учета его поставить нет, т.к. или места уже в щите на столбе не хватает, или щит опечатан, или просто заказчик не хочет ставить дорогой прибор вне дома.

Уставка селективного противопожарного УЗО для дома или квартиры выбирается 100 или 300мА.

Вывод: Селективное УЗО ставить необходимо, резервная защита еще никогда не была лишней, особенно, если щит собран на китайских приборах и особенно, если у вас пожароопасный деревянный (брусовой, бревенчатый или каркасный дом). К тому же в частных домах, когда селективное противопожарное УЗО стоит в щите учета, то только оно одно защищает вводной кабель от утечек тока.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Подогрев ГРЩ

Мой хоз.блок, где установлен ГРЩ,  не отапливается и чтобы исключить ложное срабатывание моих УЗО, я поставил подогрев в щит. Нагреватель Rittal. Питание 230 В, мощность 30 Вт.

Нагреватель для электрошкафа 30 Вт

Работает через термостат SK 3110

Термостат для нагревателя установлен на 20 гр.

Параметры термостата:

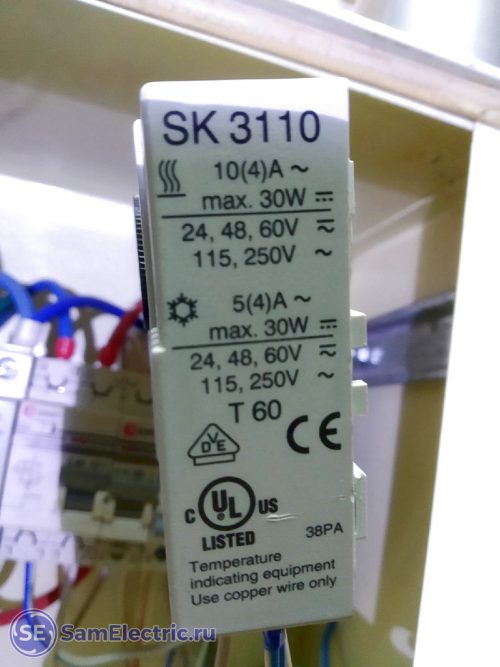

Термостат SK3110 параметры на боковой стенке

Пирометр показывает температуру на обогревателе:

Подогрев EKF в электрощит

На следующем фото , показывает температуру на корпусе УЗО.

Измерение температуры внутри электрошкафа ГРЩ пирометром

Вот фото щита в мастерской.

Щит в мастерской. предстоит модернизация

Правда он ещё не полностью укомплектован. Будут позже изменения в схеме.

Установлю трехфазное УЗО. Щит на 36 модулей, обычный . Не думаю, что кому-то будет интересно. На фото внизу справа видны СИЗ. Это я расключал светильники .Не стал ставить в стену распределительные коробки.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.. Образцовый щитокИсточник static.wixstatic.com

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Еще пример сборки щитка в видео:

Заключение

В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.

Монолитный пол в предбаннике

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

• Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
• Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
• Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
• Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
• Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.
