Обходные диоды

Еще одним элементом, который очень желательно установить, но которым почему-то при конструировании солнечных генераторов все пренебрегают, – обходной или, как говорят, байпасный (англ. bypass — обход). Для чего он нужен? Взглянем на схему, приведенную выше. Нас интересует верхний по схеме модуль, состоящий из элементов SZ1-SZ30.

Пока все элементы освещены и исправны, батарея выдает заданные напряжение и ток. Закроем один элемент рукой. Оказавшись в тени, фотоэлемент начинает «буксовать» — вырабатываемое им напряжение падает, сопротивление возрастает в десятки раз. Результат – весь модуль практически перестает работать, поскольку все элементы в нем включены последовательно. То же самое произойдет, если какой-либо элемент будет разбит или выйдет из строя по любой другой причине. А теперь взглянем на схему ниже:

Пока все элементы работают, шунтирующие их диоды заперты обратным напряжением, вырабатываемым самими фотоэлементами. Как только элемент по каким-либо причинам перестанет работать, упадет вырабатываемое им напряжение. Диод откроется и пустит ток в обход неисправной ячейки. В результате весь модуль будет продолжать работать, а неисправность выльется лишь в небольшое падение напряжения, которое вырабатывала отказавшая ячейка.

Схема подключения

Солнечные батареи можно разместить на крыше дома, неважно, скатной или плоской, а также на балконе, фасаде или даже во дворе. Но также необходимо будет выделить место на чердаке или в подвале для всей остальной системы

Необходимо соблюдать основные рекомендации специалистов при установке солнечной батареи.

• Внимательно рассмотрите все элементы солнечной системы перед покупкой на отсутствие повреждений и дефектов. Во время перевозки сохраняйте заводскую упаковку комплекта, чтобы не допустить нарушения целостности экрана.
• Основные элементы контроля и регулировки солнечных батарей занимают минимум места. Как правило, необходимый минимум включает в себя инвертор, контроллер и АКБ. А также если позволяет климат региона и технические особенности участка, то устройства управления и контроля можно установить на улице. Но лучше для всей системы мини-электростанции выбрать отапливаемое сухое помещение, потому что при снижении окружающей температуры воздуха до -5?C емкость батареи уменьшается вдвое.

• Солнечные модули, контроллеры и инверторы выпускаются под напряжением 12, 24 и 48 вольт. Большое напряжение позволяет использовать провода с меньшим сечением. Но чем меньше напряжение, к примеру, при 12 В проще заменить вышедшие из строя аккумуляторы. При работе с 24 вольтами понадобится заменять аккумуляторы попарно. А при замене аккумулятора 48 вольт понадобится 4 батареи на одной ветке, что, в свою очередь, опасно и может привести к поражению электрическим током.
• Для системы солнечной батареи необходимо использовать специальные аккумуляторы с меткой Solar. В идеале все аккумуляторы должны быть от одного производителя и из одной партии.
• Количество фотоэлементов в одном модуле должно быть от 36 до 72 штук – это оптимальное количество для получения заявленного тока. Не стоит устанавливать сдвоенные модули с количеством фотоэлементов от 72 до 144. Во-первых, их проблематично транспортировать. А во-вторых, они первыми выходят из строя при сильных морозах.

• Большие модули должны иметь усиленный корпус и дополнительную защиту в виде стекла. Поскольку модули устанавливаются на крыше, на них оказываются большие нагрузки в виде осадков и ветра.
• Собирать комплект солнечной батарее необходимо на открытой площадке или в просторном помещении.
• Для установки солнечной батареи на участке необходимо выбрать хорошо освещенное открытое место, на котором не появляется тень от рядом стоящих зданий или деревьев. Отлично для этого подойдет крыша дома или любой другой постройки.
• Угол наклона солнечных модулей играет большую роль при получении энергии. Поток энергии пропорционален положению солнца. Поэтому стоит заранее предусмотреть возможность изменения угла наклона для крепления при смене сезона, когда положение солнца и направление лучей меняется.

Использование

Портативная электроника

Зарядное устройство

Для обеспечения электричеством и/или подзарядки аккумуляторов различной бытовой электроники — калькуляторов, плееров, фонариков и т. п.

На крыше автомобиля Prius,

Для подзарядки электромобилей.

Энергообеспечение зданий

Солнечные батареи на крыше коровника кибуца Гезер (Израиль)

Солнечная батарея на крыше дома

Солнечные батареи крупного размера, как и солнечные коллекторы, широко используются в тропических и субтропических регионах с большим количеством солнечных дней. Особенно популярны в странах Средиземноморья, где их помещают на крышах домов.

Новые дома Испании с марта 2007 года оборудованы солнечными водонагревателями, чтобы самостоятельно обеспечивать от 30 % до 70 % потребностей в горячей воде, в зависимости от места расположения дома и ожидаемого потребления воды. Нежилые здания (торговые центры, госпитали и т. д.) должны иметь фотоэлектрическое оборудование.

В настоящее время переход на солнечные батареи вызывает много критики среди людей. Это обусловлено повышением цен на электроэнергию, загромождением природного ландшафта. Противники перехода на солнечные батареи критикуют такой переход, так как владельцы домов и земельных участков, на которых установлены солнечные батареи и ветряные электростанции, получают субсидии от государства, а обычные квартиросъемщики — нет. В связи с этим Федеральное министерство экономики Германии разработало законопроект который позволит в ближайшем будущем ввести льготы для арендаторов, проживающих в домах, которые обеспечиваются энергией, поступающей от фотовольтаических установок или блочных тепловых электростанций. Наряду с выплатой субсидий владельцам домов, которые используют альтернативные источники энергии, планируется выплачивать дотации проживающим в этих домах квартиросъемщикам.

Дорожное покрытие

Солнечные батареи как дорожное покрытие:

• В 2014 году в Нидерландах открылась первая в мире велодорожка из солнечных батарей.
• В 2016 году министр экологии и энергетики Франции Сеголен Руаяль заявила о планах построить 1000 км автодорог со встроенными ударо- и термостойкими солнечными панелями. Предполагается, что 1 км такой дороги сможет обеспечивать электроэнергетические потребности 5000 людей (без учёта отопления)[неавторитетный источник?] .
• В феврале 2017 года в нормандской деревне Tourouvre-au-Perche французским правительством была открыта дорога из солнечных батарей. Километровый участок дороги оборудован 2880 солнечными панелями. Такое дорожное покрытие обеспечит электроэнергией уличные фонари деревни. Панели каждый год будут вырабатывать 280 мегаватт час электроэнергии. Строительство отрезка дороги обошлось в 5 миллионов евро.
• Также используется для питания автономных светофоров на дорогах

Использование в космосе

Солнечная батарея на МКС

Солнечные батареи — один из основных способов получения электрической энергии на космических аппаратах: они работают долгое время без расхода каких-либо материалов, и в то же время являются экологически безопасными, в отличие от ядерных и радиоизотопных источников энергии.

Однако при полётах на большом удалении от Солнца (за орбитой Марса) их использование становится проблематичным, так как поток солнечной энергии обратно пропорционален квадрату расстояния от Солнца. При полётах же к Венере и Меркурию, напротив, мощность солнечных батарей значительно возрастает (в районе Венеры в 2 раза, в районе Меркурия в 6 раз).

Использование в медицине

Южнокорейские ученые разработали подкожную солнечную батарею. Миниатюрный источник энергии может быть вживлен под кожу человека с целью бесперебойного обеспечения работы приборов, имплантированных в тело, например, кардиостимулятора. Такая батарея в 15 раз тоньше волоса и может заряжаться, если даже на кожу наносится солнцезащитное средство.

Эффективность батарей гелиосистемы

Один фотоэлемент даже в полдень при ясной погоде выдает совсем немного электроэнергии, достаточной разве что для работы светодиодного фонарика.

Чтобы повысить выходную мощность, несколько ФЭП объединяют по параллельной схеме для увеличения постоянного напряжения и по последовательной для повышения силы тока.

Эффективность солнечных панелей зависит от:

• температуры воздуха и самой батареи;
• правильности подбора сопротивления нагрузки;
• угла падения солнечных лучей;
• наличия/отсутствия антибликового покрытия;
• мощности светового потока.

Чем ниже температура на улице, тем эффективней работают фотоэлементы и гелиобатарея в целом. Здесь все просто. А вот с расчетом нагрузки ситуация сложнее. Ее следует подбирать исходя из выдаваемого панелью тока. Но его величина меняется в зависимости от погодных факторов.

Гелиопанели выпускаются с расчетом на выходное напряжение, кратное 12 В – если на аккумулятор надо подать 24 В, то две панели к нему придется подсоединить параллельно

Постоянно отслеживать параметры солнечной батареи и вручную корректировать ее работу проблематично. Для этого лучше воспользоваться контроллером управления, который в автоматическом режиме сам подстраивает настройки гелиопанели, чтобы добиться от нее максимальной производительности и оптимальных режимов работы.

Идеальный угол падения лучей солнца на гелиобатарею – прямой. Однако при отклонении в пределах 30-ти градусов от перпендикуляра эффективность панели падает всего в районе 5%. Но при дальнейшем увеличении этого угла все большая доля солнечного излучения будет отражаться, уменьшая тем самым КПД ФЭП.

Если от батареи требуется, чтобы она максимум энергии выдавала летом, то ее следует сориентировать перпендикулярно к среднему положению Солнца, которое оно занимает в дни равноденствия по весне и осени.

Для московского региона – это приблизительно 40–45 градусов к горизонту. Если максимум нужен зимой, то панель надо ставить в более вертикальном положении.

И еще один момент – пыль и грязь сильно снижают производительность фотоэлементов. Фотоны сквозь такую “грязную” преграду просто не доходят до них, а значит и преобразовывать в электроэнергию нечего. Панели необходимо регулярно мыть либо ставить так, чтобы пыль смывалась дождем самостоятельно.

Некоторые солнечные батареи имеют встроенные линзы для концентрирования излучения на ФЭП. При ясной погоде это приводит к повышению КПД. Однако при сильной облачности эти линзы приносят только вред.

Если обычная панель в такой ситуации будет продолжать генерировать ток пусть и в меньших объемах, то линзовая модель работать прекратит практически полностью.

Солнце батарею из фотоэлементов в идеале должно освещать равномерно. Если один из ее участков оказывается затемненным, то неосвещенные ФЭП превращаются в паразитную нагрузку. Они не только в подобной ситуации не генерируют энергию, но еще и забирают ее у работающих элементов.

Панели устанавливать надо так, чтобы на пути солнечных лучей не оказалось деревьев, зданий и иных преград.

Коллекторная система отопления

Наибольшей эффективности и отдачи можно добиться, установив вместо солнечных модулей коллекторы – наружные установки, в которых под действием солнечного излучения происходит нагрев воды. Такая система является более логичной и естественной, так как не потребует нагревания теплоносителя другими устройствами.

Рассмотрим конструкцию и принцип действия приборов двух основных видов: плоских и трубчатых.

Плоский вариант для самостоятельного изготовления

Конструкция плоских установок настолько проста, что опытные мастера-умельцы собирают кустарные аналоги своими руками, часть деталей купив в специализированном магазине, часть соорудив из подручного материала.

Внутри стального или алюминиевого утепленного короба закреплена пластина, адсорбирующая солнечное тепло. Чаще всего она покрыта слоем черного хрома. Сверху теплопоглотитель защищен герметичной прозрачной крышкой.

Нагревание воды происходит в трубках, уложенных змейкой и соединенных с пластиной. Вода или антифриз поступает внутрь короба через впускной патрубок, нагревается в трубках и перемещается на выход – к выпускному патрубку.

Светопропускная способность крышки объясняется использованием прозрачного материала – прочного закаленного стекла или пластика (например, поликарбоната). Чтобы солнечные лучи не отражались, стеклянную или пластиковую поверхность матируют (+)

Существует два вида подключения, однотрубное и двухтрубное, принципиальной разницы в выборе нет. Но существует большая разница в том, каким способом теплоноситель будет подаваться к коллекторам – самотечным или с помощью насоса. Первый вариант признан неэффективным из-за слабой скорости передвижения воды, по принципу нагрева он напоминает емкость для летнего душа.

Функционирование второго варианта происходит благодаря подключению циркуляционного насоса, который подает теплоноситель в принудительном порядке. Источником энергии для работы насосного оборудования может стать энергосистема на солнечных батареях.

Температура теплоносителя при нагреве солнечным коллектором достигает 45-60 ºС, на выходе максимальный показатель – 35-40 ºС. Для повышения эффективности работы отопительной системы наряду с радиаторами используют «теплые полы» (+)

Трубчатые коллекторы – решение для северных регионов

Общий принцип работы напоминает функционирование плоских аналогов, но с одной разницей – теплообменные трубки с теплоносителем находятся внутри стеклянных колб. Сами трубки бывают перьевыми, запаянными с одной стороны и внешним видом напоминающие перья, и коаксиальными (вакуумными), вставленными друг в друга и запаянными с обеих сторон.

Теплообменники также бывают разными:

• система преобразования солнечной энергии в тепловую Heat-pipe;
• обычная трубка для перемещения теплоносителя U-type.

Второй вид теплообменников признан более эффективным, но недостаточно популярным из-за стоимости ремонта: при выходе из строя одной трубки придется производить замену всей секции.

Трубка Heat-pipe не является частью целого сегмента, поэтому поменять ее можно за 2-3 минуты. Вышедшие из строя коаксиальные элементы ремонтируют, просто сняв заглушку и заменив поврежденный канал.

Схема, объясняющая цикличность нагревательного процесса внутри вакуумных трубок: холодная жидкость под воздействием солнечного тепла нагревается и испаряется, уступая место следующей порции холодного теплоносителя (+)

Проанализировав технические характеристики коллекторов разного типа и обобщив опыт их использования, решили, что для южных областей больше подходят плоские коллекторы, а для северных – трубчатые. Особенно хорошо зарекомендовали себя в условиях сурового климата установки с системой Heat-pipe. Они обладают нагревательной способностью даже в пасмурные дни и ночью, «питаясь» минимальным количеством солнечного света.

Образец стандартной схемы подключения солнечных коллекторов к бойлерному оборудованию: насосная станция обеспечивает циркуляцию воды, контроллер регулирует процесс нагревания

Разновидности устройств

Прежде чем начинать обзор солнечных батарей для туристов, и узнавать, какие солнечные панели лучше, следует познакомиться с существующими видами. Приборами-пионерами были конструкции на основе кремния, сейчас такие устройства тоже занимают немалую долю рынка. Это объясняется доступностью химического элемента: он практически «лежит» под рукой (вернее, под ногами) — находится на поверхности земли.

Кремниевые панели производятся двух видов. Это устройства:

• аморфные;
• и кристаллические: монокристаллические или поликристаллические.

Аморфные

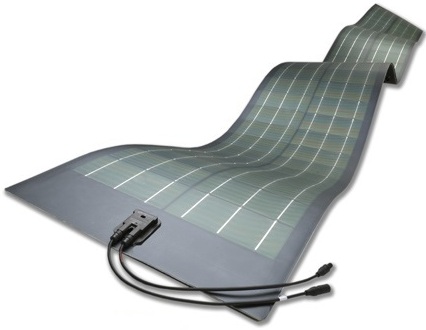

Эти кремниевые конструкции тонкопленочные, единственные гибкие модели из всех. Аморфные приборы отличаются низкой себестоимостью, однако более низкий КПД делает их не очень привлекательными для покупателей. Устройства могут работать даже в неблагоприятных условиях — при довольно рассеянном свете.

Но для максимальной эффективности им нужда достаточно большая поверхность. Лучшими считаются другие пленочные покрытия: CIGS-полупроводник и теллурид кадмия. Аморфные панели изготавливают методом осаждения или напыления кремния на гибкую основу — подложку, изготовленную из металлизированной фольги.

Преимущества аморфных батарей: хорошая переносимость деформаций, механических воздействий, устойчивый прием потока света. Недостаток — простота технологии. По этой причине на рынке очень много некачественной продукции.

Кристаллические

Такие солнечные батареи изготавливают из кремния высокой чистоты. Кристаллический фотоэлемент — полупроводник, образующийся на поверхности (плоскости) кристаллизированного неметалла. Сначала его расплавляют, в этот расплав помещают основу будущего кристалла.

Когда начинается остывание субстанции, вокруг нее образуется кристалл. Его разрезают поперек на тонкие полоски, которые становятся заготовками для панелей. Разница в технологии получения моно- и поликристаллов не слишком заметна, однако если говорить о себестоимости, то она чувствительна.

Достоинство кристаллических моделей — высокий КПД, приемлемая их цена. Минусы изделий из кристаллов — хрупкость устройств, требующая дополнительной защиты, непереносимость серьезных механических нагрузок.

Монокристаллические

Такая поверхность состоит из ячеек — строго ориентированных срезов высококачественного кристалла кремния, их толщина — 200-300 мкм. В этом случае КПД панелей достигает 20-22%. Эта цифра для альтернативных портативных солнечных устройств уже считается высокой, почти эталонной. С ней сравнивают коэффициент полезного действия остальных разновидностей приборов.

Поликристаллические

В этом случае все кристаллы отличаются: их много, но каждый из них имеет свою форму и ориентацию. Производство таких моделей обходится дешевле, но КПД этих устройств меньше, чем у «моно»: он составляет 15-18%. Зато поликристаллические устройства отличаются более ровными параметрами, гарантируют работу в условиях, далеких от идеальных. Например, в пасмурные дни.

Монокристаллические модели несложно отличить от поликристаллических устройств: первые имеют черный цвет, у вторых он темно-синий. Принято считать, что самые качественные устройства — кристаллические, но это не всегда так. Следующий шаг — знакомство с характеристиками, которые должны быть у незаменимого походного оборудования.

Какие солнечные модули работают лучше при пониженной освещенности и рассеянном свете?

В спецификациях на солнечные модули указаны параметры при STC (стандартных тестовых условиях). Реальные условия эксплуатации могут значительно отличаться от STC.  Обычно солнечные батареи в России работают при освещенности ниже, чем 1000 Вт/м² и погода бывает облачная или даже пасмурная. Солнечные модули разных типов и даже одного типа, но разных производителей работают по-разному в реальных условиях эксплуатации.

Поэтому возникает вопрос — какие солнечные модули лучше купить, чтобы они работали наиболее эффективно при облачной погоде и рассеянном свете? Основным параметром, который нам важен при оценке эффективности солнечных батарей, является количество вырабатываемой энергии за промежуток времени (сутки, неделю, месяц, год).  Какие же модули вырабатывают больше энергии при малой освещенности? Рассмотрим основные типы модулей — монокристаллические, поликристаллические, тонкопленочные аморфные кремниевые, монокристаллические PERC модули — это основные модули, представленные сейчас на российском рынке.

Часто задают вопрос — какие модули работают лучше при облачной погоде и рассеянном свете? При пониженной освещённости и частичном затенении лучше работают тонкопленочные модули. Также, лучше чем обычные моно и поликристаллические модули при пониженной освещённости работают модули, изготовленные по технологии PERC (у нас в ассортименте есть такие модули).

Для стандартных модуле точно сказать, какой модуль — монокристаллический или поликристаллический — будет больше вырабатывать в облачную погоду нельзя. Тут все зависит от качества производителя. Только брендовые модули будут гарантировать максимальную выработку при различных условиях работы. Обязательно смотрите, присутствует ли производитель или бренд в списке модулей, которые прошли тестирование независимой лаборатории на параметра PCT

Дешевые модули делаются со стеклом без антибликового покрытия (один из популярных в России поставщиков продает именно такие модули). Они выдают заявленные параметры при тестировании на заводе, когда модули облучаются под прямым углом к плоскости. Но как только угол падения солнечных лучей становится не перпендикулярным поверхности элемента, значительная часть солнечного света отражается некачественным стеклом.  Также, очень плохо такие модули работают и на рассеянном свете. В итоге выработка энергии таким модулем может быть меньше раза в 2 по сравнению с выработкой энергии модулем такой же номинальной мощности, но сделанным известным брендом и производителем, отвечающим за свое качество.

Эффективность солнечных панелей

Есть у кремния еще один минус, который не так существенен, как стоимость, но с которым тоже надо бороться. Дело в том, что кремний очень сильно отражает свет и из-за этого элемент вырабатывает меньше электричества.

Даже повесив столько панелей, все равно надо обеспечивать их нормальную работу. В том числе бороться с отражением света.

Для того, чтобы уменьшить такие потери, фотоэлементы покрывают специальным антибликовым покрытием. Кроме такого слоя, надо использовать и защитный слой, который позволит элементу быть более долговечным и противостоять не только дождю и пыли, но даже падающим веткам небольшого размера. При установке на крыше дома это очень актуально.

Солнце -сила! Ее надо использовать!

Несмотря на общую удовлетворенность технологией и постоянную борьбу за улучшение показателей, современным солнечным панелям все равно есть куда стремиться. На данный момент массово производятся панели, которые перерабатывают до 20 процентов попадающего на них света. Но есть и более современные панели, которые пока ”доводятся до ума” — они могут перерабатывать до 40 процентов света.

А вообще, солнечная энергетика это круто! И помните, даже при таком «пАлящем» солнце система будет работать.

Солнечные батареи для дачи

На российском рынке представлены солнечные батареи (солнечные панели) отечественного, европейского и китайского производства. На нашей даче установлены отечественные солнечные панели — мы купили их непосредственно у производителя в Зеленограде. В Москве работает несколько специализированных фирм, которые предлагают как отдельные элементы для самостоятельной установки солнечной мини-электростанции, так и полный комплект необходимого оборудования с доставкой и установкой под ключ. Специалисты этих компаний дают профессиональные советы и консультации, просчитывают для каждого клиента необходимую мощность и состав системы.

Солнечные батареи имеют неограниченный срок службы. Они вырабатывают постоянный ток напряжением 12В. В зависимости от размера панели бывают разной мощности. Чтобы собрать автономную солнечную мини-электростанцию, нужно приобрести несколько солнечных батарей. Точное количество батарей (точнее, их необходимая мощность) высчитывается, исходя из необходимого вам потенциального расхода электроэнергии. В летние солнечные дни эффективность работы панелей максимальная. В пасмурную погоду панели тоже вырабатывают электроэнергию, но в меньшем количестве. Это надо учитывать при расчете мощности системы, если вы планируете пользоваться ей не только в летнее время, но и зимой.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

• Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
• Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.
