Принципы холодной ковки своими руками

Сборка устройства

Рекомендуем все элементы на предварительном этапе подсоединять на не очень прочные крепления (не нужно сразу работать сваркой), поскольку при проектировании могли быть допущены ошибки. Начните с болтов, а затем проведите тестовый запуск. Если вас полностью устраивает конструкция, то можно произвести финальную сборку с наиболее крепкими соединениями, в том числе с использованием сварочного аппарата.

Соединение и покраска деталей

Внутренняя часть улитки, которая имеет постоянный контакт с заготовками, не должна быть окрашена, а только тщательно отполирована – без зацепок и ржавчины. Остальные части могут быть покрыты любым ЛКП.

Как обойти камень

Итак, вопрос – делать самому или покупать уже готовую аппаратуру? Если вам нужна высокая производительность и точность, то лучше заказать заводской агрегат. В случае, когда вам нужно загнуть одну-две заготовки, то можно сделать самый простой «гнутик».

Черный цвет бетона на основе максимально допустимого количества вводимого пигмента и черной сажи

Ранее черный цвет бетона был получен только один раз – при отливке ажурной бетонной решетки из цветов.

Тогда использовались две дозировки черного пигмента (минимальная и максимальная) – один и пять процентов.

При этом полученный черный цвет (даже при максимальной дозировке) назвать черным очень трудно. Он скорее напоминает старый серый асфальт. А хотелось бы получить черный бетон, похожий на только что уложенный асфальт (или асфальтобетон).

Некоторое осветление черному цвету бетона дала используемая в составе белая полипропиленовая фибра. Кроме этого часть черного цвета съела добавка белого цемента.

Поэтому для чистоты эксперимента не будем использовать эти компоненты. А для компенсации потери прочности вместо цемента марки М400 применим марку М500. Дозировку черного пигмента оставим максимальной (5%).

Так была сделана первая отливка.

Во второй отливке в смесь дополнительно было введено 5% черной сажи.

В третьей отливке присутствовало уже 10% сажи.

После выемки отливок из форм самой грязной была последняя.

Все плитки были вымыты и высушены.

На фото можно их увидеть в том же порядке сверху вниз.

И второе фото – слева направо.

На фото видно, что у последнего камня поверхность наиболее неровная.

Когда ее мыли, вода была очень черной от большого количества вымытой сажи. В результате поверхностный слой потерял окрашивающее вещество. Оголился песок. Это привело к осветлению и потери ровности поверхности.

Особенности размещения

Разновидности и назначение станков для ковки

Станок любого назначения применяется для облегчения ручного труда. Для ковки по холодному типу может использоваться разное оборудование, сводящее к минимуму физические усилия мастера и позволяющее выполнять следующие базовые операции:

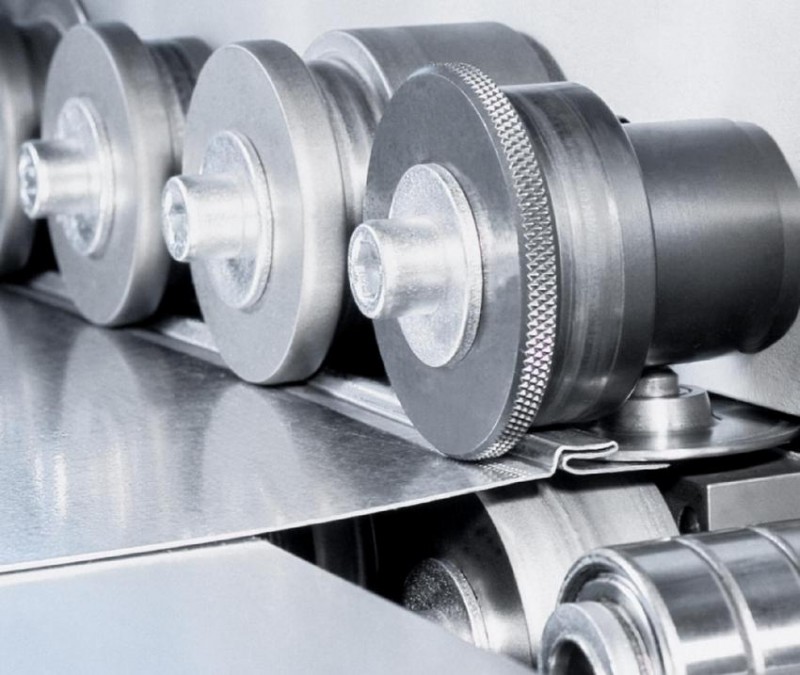

Станок для создания фигурного профиля методом холодной ковки

• изгиб профиля под нужным углом или радиусом;
• изготовление спиралей или завитков;
• продольное скручивание заготовок.

Разнообразие получаемых деталей позволяет выстраивать их в комбинации и замысловатые конструкции, создавать аккуратное художественное полотно для ограждений и беседок, симметричный декор для парковых скамеек, а также других предметов различного назначения.

Промышленный станок гнутик, позволяющий получить заготовку с заданным радиусом

Станки холодной ковки могут быть специализированными (выполнять только одну операцию) и универсальными. Различают такие типы специальных станков:

• гнутики (гибочные станки) – позволяют выгнуть заготовку под углом или заданным радиусом (волна);
• улитки – закручивают заготовки в спирали и завитки;
• торсионы – помогают продольно скрутить заготовку или несколько таких деталей одновременно;
• штамповочные станки – с их помощью делают декоративные хомуты, фасонные наконечники, волну с мелким шагом.

Универсальные станки включают в себя компоненты специального оборудования в различных его комбинациях.

Приспособления для холодной ковки приводятся в действие механически (ручные станки) или посредством электропривода. Оборудование с электроприводом отличается скоростью и легкостью обработки заготовок.  Станок для холодной ковки, цена которого может оказаться довольно высокой, характеризуется высокой продуктивностью. Когда нет необходимости в производительности и скорости, то ручного станка будет вполне достаточно для выполнения работ, особенно в том случае, если кузнечное дело – это хобби.

Станок гнутик, предназначенный для обработки труб методом холодной ковки

Можно ли сделать своими руками станок для холодной ковки

Купить ручной станок для холодной ковки можно в специализированном магазине по продаже инструментов или заказать в интернете. Вопрос заключается в цене и платежеспособности покупателя. Альтернативный вариант – собрать его своими руками. Принцип работы ничем не будет отличаться от товара, приобретенного в торговой сети, а выполняемые функции абсолютно идентичны заводским. Дополнительные преимущества – выигрыш в цене, уверенность, что конструкция не выйдет из строя после первого же использования.

Для начала стоит ознакомиться с конструктивными особенностями каждого типа станка, чтобы оценить возможность его самостоятельной сборки.

Станок для холодной ковки улитка, позволяющий создавать спиральные элементы

Торсион должен выполнять скручивание металлических прутьев, поэтому его конструкция предполагает наличие двух элементов, удерживающих заготовку. Один из них служит зажимом, а другой содержит вращающийся шпиндель, который, собственно, и будет закручивать прут до нужной частоты винтовой волны. Устройство довольно просто соорудить самому, а некоторые мастера вообще обходятся тисками и незамысловатым ручным воротом.

Конструкция гибочного станка также несложная, однако она содержит несколько обязательных элементов, сборка которых невозможна без специализированного инструмента. Основание – массивная металлическая пластина с пазом посередине, в который вставляется подвижный упор, перемещаемый червячным механизмом. Два других цилиндрических упора неподвижны и крепятся на основание с двух сторон симметрично относительно паза. Именно монтаж упоров может вызвать затруднение, так как отверстия под крепеж сверлятся только на специализированном станке, воздействию дрели такая заготовка из высокопрочной стали не поддастся.

Создание элементов методом холодной ковки на самодельном станке гнутик

Станок для ковки металла улитка может иметь две разновидности: с воротом или рычажного типа. Первый вариант позволяет варьировать форму изгиба в процессе работы, однако имеет ряд уязвимых мест в конструкции и очень требователен к прочности материалов изготовления. Второй тип более устойчив, но менее производителен. Мастера считают улитку самым простым станком, самостоятельная сборка которого не вызовет затруднений.

Изделия и элементы

Каждый отдельно взятый элемент холодной ковки изготавливается на индивидуальном, специально приспособленном для этого станке или оснастке. Спирали и завитки – на станках «Улитка», разнообразные дуги – на станках «Гнутик», «Объемник», трубогибах и т.п. Лишь собранные дизайнером в один единый комплекс в готовом изделии, они представляют художественное произведение.

Прозрачный забор, холодная ковка. Фото Интеграл

Так получаются оригинальные заборы, оконные решетки, беседки, предметы домашнего интерьера и много других предметов, украшенные элементами из арсенала холодной ковки. Фото различных предметов собраны в отдельной статье, иллюстрации демонстрируют разнообразие производимых по методу холодной ковки изделий.

Готовые изделия и элементы можно подобрать на свой выбор и приобрести на сайтах производителей и продавцов, которые собраны в соответствующих разделах.

Если смешать желтый и зеленый, какой цвет получится

Сочетая жёлтый и зелёный — получаем светло-зеленый или салатовый тон. При том, чтобы он получился, пропорции красок должны быть одинаковыми. Добавляя зеленый к желтому, мы получим оливковый оттенок, если желтого будет совсем мало – получается глубокий зеленый с синим оттенком, то есть все зависит от пропорции.

Кроме того, основные цвета могут давать много других оттенков. Например, при сочетании красного с синим получается фиолетовый цвет. Который, в зависимости от пропорции, которую мы используем, может быть от светлого, почти прозрачного лавандового оттенка до насыщенного пурпурного. Желтый и красный цвет дают яркий оранжевый оттенок.

Экспериментируя с основными цветами, учитывая основные правила колористики, можно добиться любого желаемого оттенка.

Видео: самодельный электрический станок для холодной ковки

Спираль как спираль

Приспособление для навивки спиралей вручную

В некоторых случаях как элемент художественной ковки используются обычные ровные прямые восходящие спирали. Сделать для этого пружинный станок-твистер своими силами абсолютно нереально. Но вспомним: спирали в кованом узоре пружинить ни к чему и ее можно навить из обычной пластичной стали с помощью простого приспособления (см. рис. справа). Шаг (восхождение) спирали определяется рогом ворота (залит красным); отгибая рог вверх-вниз, можно получать спирали пореже и погуще. Квадратный пруток берется на заготовку или круглый, безразлично. Можно также вить спирали из закрученного на торсионе прутка.

Функционал и сферы применения станков для холодной ковки

Для начала давайте определимся с возможностями изделий и сферой их применения. Как несложно догадаться, любой представитель данной категории предназначен, в первую очередь, для изменения формы металла и придания ему большей прочности путём прессования. Подобный функционал будет полезнее всего в следующих направлениях:

• производство строительных элементов различной сложности;
• изготовление деталей из круглого, листового и трубного металлопроката в машиностроительной отрасли;
• создание стальной мебели, декоративных объектов интерьера, холодного оружия, а также иных изделий подобного толка (как самодельных, так и заводского производства).

ФОТО: imfast.comДля производства сложных элементов вам понадобится приобрести два (или более) вида станков – металлообработка требует немалых затрат

Торсионы — ручная ковка

Кузнечные торсионные станки, или твистеры, предназначены для закручивания прутка или трубы квадратного сечения вокруг продольной оси. Иногда вместе скручивают два, три или даже четыре стержня

При скручивании тонкостенных квадратных труб надо обращать особое внимание на то, чтобы не превысить предельной прочности и допустить разрыва или смятия трубы

На прочной раме закреплена оправка, в которой зажимают один конец стержня или их группы . На другом конце крепят вороток и начинают вращать его, вызывая скручивание стержней или труб. Чтобы стержни не выгнулись вбок, на них надевают прочную трубу, немного превосходящую по диаметру готовое изделие.

Этот вид кузнечного оборудования для холодной ковки пригоден для изготовления своими руками витой кочерги, витых прутьев для оконных решеток или ограды, лестничных балясин и других элементов декора.

Чтобы изготовить декоративную фигуру фонарик (или шишку), заготовки в оправках закрепляют не вплотную друг к другу, а вокруг центральной направляющей — штока. После скручивания детали извлекают из оправок, соединяют их концы вместе и сваривают фонарик. Такой элемент может играть чисто декоративную роль, а может нести и прикладную функцию — служить рукояткой для каминных щипцов, совка или кочерги.

Торсионы — ручная ковка

Обычно в фонарик скручивают 4 или 6 стержней, но встречается и другое число. Число отверстий в оправке должно совпадать с числом заготовок, отверстия должны быть равномерно распределены по окружности.

Важно! Возможные последствия и отказ от ответственности

Инструменты и оборудование

Зависимо от того, какая технология ковки выбрана, изменяется список используемого оборудования. Станки для художественной ковки:

• пресс;
• твистер;
• улитка;
• фонарик;
• глобус;
• гнутик;
• волна.

Это оборудование используется при применении холодного метода обработки. При горячей обработке основными приспособлениями и инструментами являются:

• горн;
• наковальня;
• кузнечный молот;
• щипцы;
• молоточки для художественной обработки.

Нельзя забывать про топливо для горна. Разогревая металл нужно позаботиться о пожарной безопасности, хорошей вентиляции. В мастерской должен присутствовать огнетушитель, работать нужно с использованием защитной экипировки, чтобы не получить ожогов.

Промышленного изготовления

Универсальные станки для холодной ковки подходят для выполнения следующих операций:

• Изготовление завитков.
• Изготовление колец.
• Выполнение торсировки и изготовления корзинок.
• Гибка профильных труб.
• Выполнение гибки полосы.
• И другие виды работ.

Набор выполняемых станком работ зависит только от производителя и марки станка.

К наиболее популярным маркам универсальных станков можно отнести BlackSmith. В рамках этого бренда производятся не только станки для изготовления различных изделий, но и прокаточные станки, гидравлические прессы, станки для формовки и другие. Компания выгодно отличается тем, что поставляет на рынок высококачественную продукцию под большинство нужд. Для холодной ковки, компания предлагает на выбор следующие модели:

M3-G BlackSmith. Данный гнутик позволяет проводить работы над прутками, толщиной до 12 мм. Также он используется для сгибания полосы и формовки колец различных диаметров.

Гибочный ручной станок BlackSmith M3-G. Фото 220Вольт

Blacksmith M3-V1. Ручная улитка позволят крутить завитки разнообразной формы из полосы 40×5 миллиметров. И прутков с квадратным сечением толщиной до 12 мм.

Инструмент для гибки завитков Blacksmith M3-V1. Фото ВсеИнструменты.ру

M04B-KR BlackSmith. Данный станок позволяет изготавливать корзинки и витые прутки с сечением до 16 мм.

Станок для изготовления корзин Blacksmith M04B-KR. Фото ВсеИнструменты.ру

UNV3-02 является полностью универсальным приспособлением для холодной ковки и позволяет проводить практически все известные виды работ с металлом.

Универсальный кузнечный станок Blacksmith UNV3-02. Фото ВсеИнструменты.ру

Российская компания «Ажурсталь» предлагает довольно интересные предложения потенциальным покупателям. Универсальные станки для холодной ковки от этой фирмы позволяют выполнить практически любую фигуру. По желанию заказчика, производитель может поставлять в комплекте со станком дополнительное оборудование для кузнечного дела. Для холодной ковки поставляются такие виды станков, как:

Ажур-мини. Довольно маленький по размерам станок не занимает много места в помещении. Однако, не стоит недооценивать данный аппарат, так как он легко справляется с прутком толщиной до 16 мм.

Кузнечный станок с полуавтоматическим управлением Ажур-мини. Фото КовкаПРО

• Ажур-1. Если первый станок можно было назвать аппаратом для новичков кузнечного дела, то про этот уже так нельзя сказать. Ажур-1 в три раза мощнее своего предшественника и позволяет выпускать до 5000 гнутых элементов в месяц.
• Ажур-2. Этот станок находит себе применение в том случае, если необходимо сделать объемный узор на полосе или прокате круглой и прямоугольной формы.
• Ажур-Универсал объединил в себе как гибочный, так прокаточный станок. Этот аппарат можно смело назвать небольшим технологическим комплексом.

Кузнечный станок Ажур-Универсал. Фото КовкаПРО

Понадобится

Об электроприводе торсиона

У автора видео представлен многофункциональный станок, где есть скручивание в различных плоскостях, в том числе торсионное:

Волна и зигзаг

Если вам нужны не завитки и окружности, а лишь небольшие изгибы – волнообразные или зигзагообразные, более острые, то понадобится «гнутик». О его оснащении мы уже рассказали. Теперь объясним то, что действующие элементы (их три – два статичных, один – подвижный) могут заменяться. Так круглые валы для мягкой волны могут быть заменены на клинья с острыми углами, что дает ровный и четкий зигзаг.

Это интересно: Легкий бензиновый культиватор — компактный помощник на дачном участке

Оборудование для холодной ковки

Для изготовления холодной ковкой используют различные оправки на гибочном станке с ручным и с гидравлическим приводом. Заготовка обвивается по наружному диаметру, образуя дугу заданного диаметра. Шаблоны и упоры позволяют создавать одинаковые детали без разметки.

Применение универсального кузнечного оборудования для холодной ковки металла позволяет менять рабочий инструмент — валки, упоры и создавать несколько видов деталей разного размера.

Гнутик

Для красивого оформления угла используется ковка металла в открытом штампе с подвижным элементом, заменяющим пуансон.

Основанием служит прочная чугунная пластина с направляющими по центру и подвижной частью, которую перемещает винт. Подойдет суппорт с маленького станка.

Прут укладывается под шайбы на стационарных прижимах. Пуансон имеет форму ромба. Он перемещается вращением винта, сгибая острым углом заготовку. Перемещая прокат в разные стороны и переворачивая его, можно получить плоский зигзаг и пространственную фигуру.

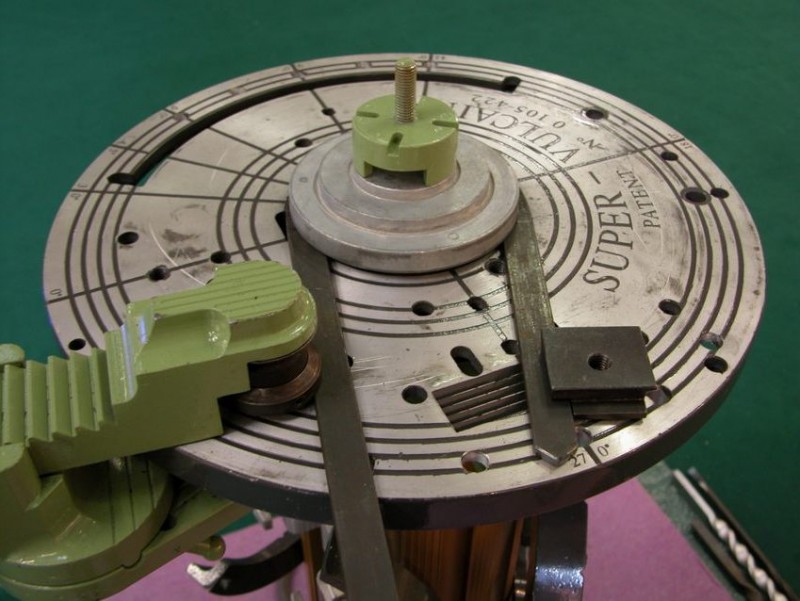

Улитка

Улитка

Станок представляет собой модернизированный гибочный рычаг для труб. Вместо цилиндрической насадки используется копир. Техника ковки основана на обвитии заготовки вокруг шаблона, приваренного к массивному основанию.

Один конец проката закреплен в центре витка. Второй свободный. За него поворачивают заготовку вокруг копира, заставляя ее плотно прилегать к его поверхности и принимать форму спирали — улитки.

В усовершенствованном варианте приспособления улитка, в основание вместо шаблона вкручиваются упоры. Конец детали зажимается в центре. Второй упирается в плоскость. Деформация производится вращением стола.

На улитке можно гнуть пруток, трубы, полосы листа.

Волна

Пруток, красиво изогнутый в плоскости с одинаковыми радиусами по всей длине, напоминает волну на воде. Изготовить приспособление для холодной ковки можно различными способами. Установить вместо ромба круглый пуансон и гнуть прокат, переворачивая его на 180⁰, деформируя каждый следующий участок.

Поставить оправку на вращающийся стол с упором рядом с круглой насадкой. Второй фиксатор устанавливается на стационарной станине. Прокат или лента прижимается в насадке и вращается вместе с ней. Освободиться деталь не может, поскольку второй упор ограничивает ее движение.

Твистер

Простое устройство, позволяющее закручивать прут в спираль, точнее деформировать прокат, скручивая его вокруг своей оси. На станине из двутавра или швеллера, на одной стороне помещен корпус с втулкой и подшипниками. Снаружи, на вращающемся узле смонтирован ворот. Квадрат заводится в отверстие, фиксируется болтами во втулке и поворачивается.

Второй фиксатор двигается вдоль основания, регулируя длину спирали. Когда ворот начинают вращать, прут крутится и завивается вокруг своей оси.

Фонарик

Для создания объемной детали используется инструмент для холодной ковки, на котором производится навивка проволоки. На ось одеваются круги с отверстиями для фиксации проволоки ближе к центру. Один из них крепится неподвижно, второй вращается вместе с валом.

Производится ковка сразу нескольких заготовок. После соединения торцов деталей вместе, получается красивый объемный фонарик со спиральными линиями.

Глобус

Устройство глобус позволяет гнуть прокат по окружности правильной формы, представляющей сегмент круга. На нем можно делать элементы для арок, навесов, объемных решеток.

Шаблон представляет собой окружность со втулкой для рычага в центре. Прут или труба одним концом фиксируются на краю дуги. Рычаг перемещается вдоль дуги и роликом прижимает заготовку к шаблону.

Мангал выполнен с помощью инструмента глобус

Фото полочек своими руками

Также рекомендуем просмотреть:

• Табурет своими руками
• Отделка дверей своими руками
• Карниз своими руками
• Складной стул своими руками
• Пуф своими руками
• Раскладной стол своими руками
• Ворота своими руками
• Полка под телефон
• Декупаж мебели
• Эксцентрик мебельный
• Шезлонг своими руками
• Кресло своими руками
• Перетяжка стульев
• Ключница своими руками
• Стеллажи для гаража
• Телескопические направляющие
• Стол-скамейка
• Стул своими руками
• Вешалка своими руками
• Откидная кровать
• Шкаф-купе своими руками
• Сборка мебели
• Детский столик своими руками
• Мебель из дуба
• Раздвижной стол своими руками
• Мебельные петли
• Стол из спила дерева
• Откидной столик
• Панели для стен своими руками
• Столик для ноутбука
• Складной стол своими руками
• Как сделать кровать
• Лавочка своими руками
• Прихожая своими руками
• Мебель для дачи
• Как обновить мебель
• Компьютерный стол своими руками
• Скамейка со спинкой
• Столик для пикника
• Мебель для бани
• Садовые качели своими руками
• Подставка для цветов своими руками
• Мебель из поддонов
• Декор для мебели
• Реставрация мебели

Изготовление самодельных вертикальных устройств из металла, профтрубы и других материалов, видео

Производство станков любого типа своими руками представляет собой сложное дело. Изготовление составных частей устройства, а также сборку следует осуществлять внимательно. Корректность гарантирует качество изготовляемых элементов и предметов из металла.

• Стол выполняется из стали, к нему с нижней части приваривается труба, к которой в свою очередь крепится подвижный рычаг, сделанный из профильной трубы 45х25, толщина стенок – 1,5 мм.
• Данная часть станка крепится к ножкам, опорам.
• К рычагу крепится дополнительная регулируемая часть, дополнительно усиленная угольником.
• В ровной поверхности, где предварительно сделаны отверстия, крепятся оправки (кондукторы), выполненные из квадратного прутка с сечением в 10 мм. и полосы.
• Изготовление оправок осуществляется по рисунку.
• Несколько отверстий позволяют располагать оправки разным образом, что позволяет гнуть элементы разных конфигураций и размера.
• Мастер демонстрирует процесс изготовления элементов.

Ручные инструменты и приспособления для изготовления кованых завитков

Изготовление ручных инструментов требует меньших затрат времени и расходных материалов. Подобные приспособления имеют более простое строение.

Матрица

• Для изготовления приспособления потребуется кусок швеллера длиной 25 см.: покупная или выточенная самостоятельно петля с диаметром 22 м. с втулкой из двух видов труб и элемента сложной формы, а также еще одной петли.
• Лекало подобного типа позволяет производить волюты разных размеров.

Кондуктор

• Для изготовления кондуктора потребуется полоса длиной 60 см. и шириной – 4 см.; кусок жести 16 на 16 см., толщина – 3 мм.; кусок угольника; небольшие вырезанные из рессоры элементы с закругленными углами и снятыми фасками. Из малых деталей сваривается деталь с углом в 90 градусов, для крепления заготовок при гибке.
• На полосе прорисовывается наклонная линия, часть заготовки позже будет удаляться.
• Полоса слегка гнется, к ней приваривается малый угольник, после этого гибка продолжается.
• Спираль крепится к основанию, к куску жести.
• Кондуктор фиксируется в тисках, лишняя часть обрезается болгаркой.
• С нижней части основания приваривается угольник, обеспечивающий крепление изделия в тисках.

Про то, как ковать и гнуть завитки своими руками, смотрите тут.
