Свайный фундамент с ростверком: устройство своими руками

Самодельное освещение

Необычный вариант освещения для беседки или сада. Такую футуристическую люстру можно сделать из старых поддонов, разобранных на отдельные бруски.

Надеюсь вы получили долю вдохновения, и готовы с энтузиазмом приняться за работу!

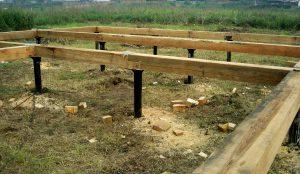

Основание на сваях

Эта конструкция напоминает установленную на столбы решетку. Столбы размещают под всеми основными точками постройки и соединяют ростверком

Главное внимание уделяют местам с высокой нагрузкой и углам. Фундамент небольших построек воспроизводит рисунок здания, для крупных сооружений выбирают сплошное основание

При покупке столбов необходимо обследовать места сварки. Стык должен быть покрыт битумной мастикой либо другими антикоррозийными средствами.

В качестве ростверка используют железобетонную плиту или ленту либо металлическую балку. При установке сруба ростверком является нижний венец. Его укладывают на приваренные к сваям монтажные площадки.

Способ возведения фундамента

В зависимости от типа материала сваи ввинчивают, вставляют или забивают в землю. В последнем случае используют элементы с тупым концом и острым наконечником. Для забивания столбов используют специальную технику.

Для буронабивного фундамента обустраивают скважины, в которые устанавливают пустотелые столбы. После армирования основание заливают бетоном. Для винтовых опор готовят небольшие ямки, куда их перпендикулярно вкручивают дрелью либо специальным инструментом. После установки их выравнивают по горизонту и выполняют обвязку.

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

С чего начать?

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

• тип грунта;
• степень пучения почвы;
• точку промерзания;
• залегание поземных источников;
• несущую способность грунта;
• перепады высот на участке;
• климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см	100	150	200	250	300
Площадь основания, см2	79	177	314	490	707
Тип грунта	Несущая способность
Песок крупной фракции	325	701	1350	2050	2350
Песок средней фракции	235	530	942	1472	2120
Мелкий песок, перенасыщенный влагой	197	530	748	1226	1775
Твердая глина	353	795	1413	2208	3180
Пластичная глина	197	353	628	980	1413
Крупнообломочные породы	432	1315	2168	3238	5650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.
2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
   • М – суммарная масса сооружения (из п.1),
   • Н – несущая способность грунта (справочная информация),
   • 1,4 – коэффициент надежности.
3. Рассчитать суммарную площадь сечения свай, учитывая их количество.
4. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

• ручной бур или электрическая установка для устройства шурфов;
• смесь для бетонного раствора: песок, щебень, цемент, вода;
• щебень средней фракции для устройства дренажной подушки под ростверк;
• бентонитовый раствор для обмазки стенок скважины;
• листы рубероида для гидроизоляции свай;
• листовой гидроизоляционный материал для ростверка;
• пенополиуретановый утеплитель;
• металлическая арматура для армирования верхней и нижней части фундамента;
• доски, брусья, гвозди и шурупы для изготовления опалубки;
• колышки, лески для разметки участка.

Отделка пола

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Технология устройства ростверка

Монтаж ростверка представляет собой процесс создания несущего пояса для стен.

Порядок действий:

1. Строительство опалубки. Устанавливается прочный желоб из дощатых щитов, внутренние размеры которого повторяют форму сечения ростверка.
2. Внутренняя поверхность опалубки герметично застилается слоем полиэтилена или рубероида. Это необходимо для исключения утечек бетона при заливке.
3. Производится сборка и размещение внутри опалубки арматурного каркаса. Он сваривается с армпоясом скважин, образуя единый каркас для всех элементов.
4. Выполняется заливка бетона. Процесс необходимо выполнить за один раз, перерывы не допускаются . Заливку выполняют с разных точек, равномерно распределяя бетон по всей длине опалубки.
5. После заливки ленту накрывают мешковиной или полиэтиленом и выдерживают 28 дней. Опалубку можно снимать через 10 дней.
6. Готовый ростверк тщательно гидроизолируют и переходят к дальнейшему строительству.

Межэтажные лестницы и их разновидности в частном доме на 29 фото

Расчет и основные этапы строительства

Перед началом строительства рассчитывают количество свай необходимую опорную площадь, а также основные параметры ростверка.

Полевые работы:

• разметка участка;
• рытье траншей и шурфов под опоры;
• подготовка скважины: устройство песчаной подушки, гидроизоляционного слоя, армированного каркаса;
• возведение свай;
• укладка песчаной подушки под ленту;
• монтаж армированного каркаса в траншее;
• заливка бетонного раствора под монолитную ленту.

О возведении свайно-ленточного фундамента своими руками можно узнать из этой статьи.

Замена свайного основания на ленточное

Со временем любой фундамент приходит в негодность. Чаще всего встречается замена оснований для домов на деревянных балках, которые с годами попросту разрушаются. Также исчерпать свой потенциал прежде времени могут бетонные сваи, если изначально не соблюдалась технология возведения фундамента.

Заметить этот можно по внешним признакам:

• крен сооружения;
• разрушение стен;
• трещины в доме;
• проседание конструкции.

Замена фундамента под всем домом – сложная процедура, для которой нужно приглашать специальную бригаду. Строители поддомкрачивают каркас дома, частично демонтируют старые балки, делают новый фундамент и возвращают сооружение на место.

В некоторых случаях целесообразно перенести дом на новый участок. Для этого поднимают каркас сооружения и загоняют под него специальные катки с рельсами, которые непосредственно и перевозят сооружение на место, где уже установлен новый ленточный фундамент.

Возведение для гаража

Когда под строительство гаража выделен участок с нестабильным грунтом и неровным рельефом, целесообразно строить ленточно-свайный фундамент. К тому же этот метод не требует расхода большого количества строительных материалов.

Существует несколько методов устройства свай:

1. Бурение скважин под опоры.
2. Забивка в грунт.
3. Ввинчивание металлических опор.

Для строительства буро-забивных свай необходимо подготавливать скважины, закреплять ее стенки глинистой смесью или использовать инвентарные трубы. Затем, соблюдая технологию, в шурфы заливают бетонный раствор. Забивные сваи вводятся в грунт острым концом посредством специальных установок.

Деревянные забивные опоры – дешевый строительный материал, но у него есть ограничение по нагрузкам. Если планируется возведение гаража с кирпичными или пенобетонными стенами, нужны более надежные сваи.

Поэтому в частном строительстве популярны винтовые металлические сваи, которые вкручиваются в земельный массив автоматически и не требуют подготовки участка. Последний метод предпочтительней для землевладельцев, которые ищут быстрый, сравнительно энергоемкий и надежный способ устройства фундамента под гараж.

Перед началом строительства подготавливается поле – делается разметка по периметру будущего гаража и отмечаются места для входа свай в грунт. Для гаража на две машины достаточно 4 или шести свай. Винтовые балки вкручивают в землю до тех пор, пока их конец не упрется в твердые породы. Конец опоры на нужной высоте обрезается, а внутренность трубы заполняется бетонным раствором.

Вариант заглубления выбирается по:

• типу грунта,
• рельефа участка,
• а также нагрузки, которую передает гараж на грунт через основание.

Чтобы гараж прослужил десятки лет, необходимо преждевременно анализировать геологию поля под застройку, сделать расчеты и выбрать параметры основания.

Можно ли делать пристройку на винтовых сваях к ЛФ?

Любые пристройки (веранды, котельные, жилые комнаты и не только) увеличивают нагрузку, которую дом оказывает на грунт через основание.

Чтобы избежать деформации стен дома, под пристройку устанавливают свой фундамент, который должен быть жестко связан с основной конструкцией. Расчеты для свайно-винтового фундамента ведут аналогичным описанному ранее образом.

Особенность монтажа состоит в том, чтобы жестко связать две монолитные ленты между собой в местах соприкосновения. Для этого в стене ростверка для дома делают отверстия для арматуры. Длину углубления принято делать равной 35 диаметрам прута.

Для крепежа арматуры внутри железобетонного монолита применяют метод расклинивания или используют химический анкер. В процессе строительства связывают торчащие пруты и арматурный каркас фундамента для пристройки.

Кофейные столы из поддонов

Что дает использование свайно-ленточного фундамента

По названию схемы становится понятным, что в одной конструкции объединяются две совершенно разные системы – свайная и классическая ленточная, чаще всего в виде упрощенной мелкозаглубленной бетонной ленты. Затраты на строительство таких систем заметно выше в сравнении с лентой или сваями, но благодаря особенностям устройства свайно ленточного фундамента можно добиться более высоких качественных характеристик основания будущего дома:

• Применение свай позволяет существенно снизить чувствительность ленточного фундамента к пучению грунтов. Если почва чрезмерно перенасыщена влагой, свайно-ленточная схема позволит перенести большую часть веса коробки здания на более жесткие слои грунта на глубине 1,5-2 м;
• Бетонный ленточный ростверк на свайном фундаменте увеличивает в разы жесткость основания, поэтому на свайно-ленточной конструкции можно легко строить дома из облегченных материалов, например, пеноблока, газобетона, арболита;
• Наличие у свайно-ленточной системы «моста», соединяющего отдельные сваи, не означает, что такой вариант подойдет для зданий любого веса. Чаще всего фундамент получается относительно дешевым и достаточно жестким, чтобы выдержать вес каркасного или бревенчатого здания, высотой не более двух этажей.

В некоторых случаях, например, на плывунах, песчаных и суглинистых грунтах со слабой несущей способностью, да еще в придачу с уклоном и высоким уровнем верховодных вод, строительство свайно ленточного фундамента, по сути, является наиболее оптимальным по прочности и стоимости обустройства базы под коробку здания.

Кроме того, для фундамента на основе бетонных свай нужно будет сделать достаточно серьезный расчет и проверку несущей способности грунта, а забивку железобетонных опор, в отличие от свайно–ленточного варианта, выполняют дизельным молотом. Понятно, что сделать эту часть работы своими руками практически невозможно, тем более что аренда оборудования и сами сваи обойдутся в половину стоимости всего свайно–ленточного фундамента.

Свайно-ленточное основание своими руками — пошаговая инструкция.

Свайно-ленточный фундамент — это конструкция из погруженных ниже точки промерзания свай, накрытых ростверком или фундаментной плитой. На такой тип фундамента более равномерно распределяется вся нагрузка, в отличие от классической свайной конструкции. За счет заглубления опор ниже точки промерзания в грунт, на этот фундамент не влияют даже движения грунтовых вод. Итак, ниже будет представлена инструкция для установки свайного фундамента пошагово своими руками.

Разбивка осей.

Разбивка осей – это ответственный процесс. От внимательности при ее выполнении будет зависеть, насколько правильно дом будет расположен на участке. Необходимо соблюдать конкретные отступы от забора и от соседей. Эти данные прописаны в стандартах.

После забивки колышек, по ним натягивается шнур таким образом, чтобы он не мешал рабочей зоне. Ось фундамента готова. Переходим к следующему шагу.

Уборка грунта.

Следующим шагом необходимо вырыть котлован, учитывая глубину закладывания ленты и, в зависимости от выбранного вида опор, подготовить под них углубления (если выбор пал в пользу буронабивных или железобетонных). Подготовка траншеи (или котлована) для ленты не требует использования спец техники.

Последовательность устройства свайного основания с применением асбестоцементных труб

Свайное поле.

Это поле представляет собой площадку с определенным количеством осей, установленных по разработанной схеме. Водонасыщенность грунта, тип опор, количество опор, порядок размещения, емкость нагрузки сваи – эти параметры учитываются при проектировании площадки.

Установка железобетонных свай

Допустимая нагрузка на сваи зависит от прочности грунта, величины и диаметра опор.

Установка свай для фундамента.

Монтаж опор разберем на примере столбов (труб), которые будем заливать бетоном. Их количество и длина выбирается исходя из данных расчетной документации. Если на участке грунт достаточно устойчивый, то длину столбов можно использовать 1,8 — 2,5 метра. В зависимости от нагрузки делаем расстояние между столбами. Чем более массивная будет конструкция, тем меньше расстояние нужно делать.

• расстояние для деревянных конструкций 3 м.
• кирпичных 1,5-1,7 м.
• пено и газобетона 2 м.

Для ленточного фундамента вырываем траншею глубиной примерно 40 см и шириной на 7 — 10 см больше глубины. Бензиновым буром сверлим ямы на глубину 1.8 — 2.5 метра. Бур лучше, чем трактор, так как ямки получаются точнее и аккуратней, но работы больше. В насверленные буром ямы ставим асбесто-цементные трубы, но предварительно их нужно гидроизолировать обклеев двойным слоем рубероида.

Армирование свай и ростверка.

На подошву котлована засыпают подушку из песка (не менее 15 см), которую укладывают ровным слоем, смачивают, трамбуют. Если укрепление конструкции необходимо, можно воспользоваться щебнем, засыпав его поверх песка.

Приступаем к сборке ленточной части. По внутренней стороне опалубки в трех направлениях, формируя трехмерную сетку, закладываются прутья диаметром 12-14 мм. В точках пересечений они связываются вязальной проволокой. Чтобы обеспечить прочность базы, привариваем связанный каркас из арматуры для ленты к торчащим из труб прутам.

Заливка фундамента бетоном.

Следующим шагом должна быть заливка фундамента. Самым оптимальным материалом является портландцемент средней консистенции. Заливать фундамент нужно в горизонтальном направлении. Если заливать вертикально, то могут появиться стыки и трещины в бетоне до его застывания.

Чтобы равномерно залить несущую конструкцию, рекомендуется использовать несколько бетономешалок сразу, так как раствор должен поступать одновременно. Срок высыхания бетона – 1 неделя.

Гидроизоляция и вентиляция.

Процесс гидроизоляции, вентиляции при работе со свайно-ленточным фундаментом состоит из двух шагов: защиты опор и обработки ленты. Когда смесь окончательно застыла, с опалубки убираются доски и пленка, затем вместо них наслаивается битумная канифоль, поверх которой накладывается рулонный материал. Для предотвращения попадания смеси, по поверхности ленты в вертикальном направлении укладываются куски асбестоцементной плиты, которые затем засыпаются песком. Это устройство удаляется после окончательного застывания смеси, оставляя хорошую воздухопроницаемость (вентиляцию).

Теплоизоляция.

Схема утепления свайного фундамента

Целью теплоизоляции свайно-ленточной базы является защита коммуникаций, проходящих под полом, а также самой конструкции от перепада температур. Для утепления фундамента рекомендуется использовать пенополистирольные плиты, приклеивающиеся либо внутри, либо снаружи граней ленты.

НОВОГОДНИЙ ВЫПУСК HOUSECHIEF

Расстояние от теплицы до изгороди соседей

По нормам пожарной безопасности, вокруг каждого здания на участке должен быть свободный проход шириной от 1 м. Следовательно, теплица от забора должна располагаться на расстоянии 1 м и дальше.

Теплый огород

По закону необходимо учитывать, как расположен скат крыши. По санитарным нормам дождевая вода и снег не должны попадать на другую сторону забора. Если теплица имеет крышу и навес у нее дальше 50 см от стены, уклон делается на свой участок или вода отводится по системе стоков.

Рассматривая вопрос, на каком расстоянии от забора можно ставить парник – теплицу, температура в которой поднимается за счет использования большого количества органических удобрений, нужно отметить, что для такого вида зимнего огорода существуют другие нормы.

СНиП учитывает, что от перегнивающего и разлагающегося навоза исходит неприятный запах, который может проникать на соседнюю территорию. Парник на органических удобрениях ставят от ограды на дистанции 4 метра и больше.

Схема расположения строений на участке в СНТ и ИЖС

Отступать от теплицы с органикой следует так же, как от компостной ямы и туалета. Колодец должен находиться не ближе 20 м. Сарай со скотом и другие хозяйственные постройки от любого типа теплицы располагаются на расстоянии пожарного прохода – 1 м.

Плюсы и минусы свайного фундамента

Главной ценностью подобного типа оснований — высокая прочность. Толщина стенок составляет 4-6,5 мм.

К достоинствам можно отнести:

1. Экономичность. Обустройство свайного поля обойдется на 30% дешевле фундаментной ленты.
2. Устойчивость к изменению климата. Это означает, что установку опор можно производить в любой сезон. Зимой для бурения лунки прогревают верхний слой грунта.
3. Продолжительный срок эксплуатации — до 200 лет.
4. Возможность возведения конструкции на склонах и неровных участках. На сложном ландшафте с уклоном больше 15° дополнительно используют укосины, распоры, стяжки.
5. Пригодность фундамента для возведения построек на болоте либо на суглинистых, глинистых и торфяных видах грунта.
6. Небольшой объем земляных работ.
7. Высокая скорость монтажа.

Технология возведения такого фундамента ограничивает возможность обустройства подвала или цокольного этажа. Потребуется больше средств на утепление свободной площади под полом. В то же время существуют проекты свайных полей для возведения подземных гаражей.

Ленточный тип фундамента

Ленточный фундамент выглядит как цельная железобетонная конструкция, уложенная по всему периметру будущей постройки. Из-за высокой прочности его используют при строительстве как деревянных, так и монолитных конструкций. Основание состоит из застывшей массы армированного бетона либо скрепленных между собой строительных блоков. При строительстве бани или сарая на сухих почвах возможно возведение ленты из керамического кирпича.

Способ возведения фундамента-ленты

Укладке фундамента предшествует большой объем земляных работ. Вначале по контуру здания роют траншею шириной от 0,4 м. На выбор величины котлована влияет характер грунта и расчет предполагаемой нагрузки.

Существует несколько вариантов такой конструкции , среди которых самыми распространенными считаются:

1. Заглубленный ленточный фундамент. Его устанавливают ниже уровня промерзания почвы и используют на пучинистых грунтах, а также при возведении бетонной и кирпичной кладки.
2. Незаглубленное основание. Конструкция используется для СИП-панелей и щитовых построек.
3. Мелкозаглубленная лента, предназначенная для срубов и каркасных домов. Этот фундамент размещают на глубине 0,4 -0,7 м. Для защиты от грунтовых вод в траншею укладывают дренажный геотекстиль и засыпают песчано-щебеночную «подушку». Плотность каждого слоя составляет не менее 20 см. При необходимости устанавливают выравнивающую стяжку.

Затем настилают гидроизоляционные материалы и утеплитель. Внешняя гидроизоляция с нахлестом на стены применяется в зависимости от условий строительства. Для компенсации сил пучения под ленту закладывают экструдированный пенополистирол.

На завершающем этапе монтируют опалубку, устанавливают армирующий пояс и заливают бетонный раствор. Последнюю процедуру необходимо выполнить за 1 раз. В противном случае на поверхности образуются стыковочные швы, которые снижают прочность основания.

Заливка бетона

Как правило, бетонный раствор заказывают на заводе, поскольку лучше всего, если фундамент будет заливаться полностью за один раз, однако часто практикуют заливку в несколько слоев с использованием приготовленного собственноручно бетона.
Чтобы приготовить бетонную смесь, необходимо смешать песок, цемент и гравий в пропорциях 3/1/5 и добавить необходимое количество воды, чтобы раствор не был слишком густым и слишком жидким.
Когда бетонный раствор готов, выполняют сначала заливку свай, после чего приступают к заливке ростверка

При заливке бетона крайне важно его утрамбовывать, чтобы исключить появление пустот в конструкции. Для этого можно воспользоваться специальным строительным вибратором, либо обычным деревянным шестом, кроме того при трамбовке ростверка, можно простучать по опалубке резиновым молотком

Как сделать СЛФ (краткое описание основных процессов)

Подготовка площадки под стройку

Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.

*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.

Подготовка грунта и виды свай

Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.

*только для буронабивного типа свай.

Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.

Винтовые

Изготавливаются из металлической трубы с лопастями похожими на винт (отсюда и название). Идеология напоминает шуруп большого размера, диаметром от 57 до 133 мм и длиной от 1200 до 3500 мм. Такая свая ввинчивается в грунт с помощью ручных приспособлений (или спецтехникой). Предварительно грунтуется. Некоторые разновидности на фото:

Буронабивные

Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.

В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.

«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».

В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.

«Предварительно арматуру стараются очистить от ржавчины».

Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.

*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).

Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).

*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:

На этой схеме показана вся вышеописанная «идеология» СЛФ:

1. Сваи;
2. Ленточный пояс;
3. Песчаная подушка;
4. Арматурный каркас;
5. Труба (опалубка)

Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:

• Одиночный (каждая свая имеет свою опору);
• Ленточный (опоры равномерно размещены по периметру здания);
• Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
• Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
• Полями (расположение в рядном или шахматном порядке).

Вот Вам несколько фото свайно-ростверкового фундамента под баню:

« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…

На этом буду заканчивать. Надеюсь, статья позволит получить понимание для чего и что представляет собой свайно-ленточный фундамент. Подписывайтесь в блоге на обновления. Будет интересно и полезно! Успехов Вам и удачной стройки!!!

Цитата мудрости: Человек умирает тогда, когда перестаёт меняться. Похороны – лишь формальность (Г. Форд).

Преимущества и недостатки

Можно выделить следующие преимущества ленточных фундаментов:

• бесспорное преимущество снования этого типа – подвальное помещение. Помимо того, что в нем можно скрыть все коммуникационные системы, оно способствует меньшим потерям тепла из внутренних помещений дома;

• несложное устройство позволяет возвести фундамент собственными силами, не прибегая к найму специализированной техники;
• основание обладает повышенными прочностными характеристиками и поэтому прослужит многие десятилетия;
• данный фундамент очень устойчив к негативному воздействию грунтовых вод на него.

Несмотря на то, что такая основа под дом сегодня одна из самых востребованных, она имеет и свои минусы. Недостатки ленточного фундамента заключаются в следующем:

1. При устройстве такого основания придется выполнить достаточно большой объем по земляным работам.
2. Если основание устраивается самостоятельно, то сроки строительства могут стать достаточно продолжительными, поскольку помимо выкапывания траншеи необходимо установить опалубку и залить бетон.
3. Заливку основания бетоном следует выполнять сразу. Если заливать раствор в несколько дней, то будут образовываться стыковочные швы, которые снижают прочностные характеристики основания.
4. Устраивать на проблемных грунтах и торфяных почвах ленточный фундамент нецелесообразно.
5. Более затратный по материалам, чем свайные фундаменты, а также более трудоемки.
