Строим сами каркасный дом на винтовых сваях

Что учесть при строительстве домов на винтовых сваях

Вышеописанный способ монтажа фундамента несет в себе не только плюсы

Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента

Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.

Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.

Алгоритм монтажа фундамента

Процесс монтажа фундамента для каркасного дома включает ряд действий:

1. Расчистка участка под строительство дома. На этой стадии следует избавиться от растущего на месте стройки кустарников и высокой травы, произвести выравнивание почвы.
2. Составление проекта дома. В нем должны содержаться сведения относительно вида фундамента, характеристики строительных материалов, применяемые при его монтаже. В данном случае – диаметр и длина используемых винтовых свай.
3. Предварительная разметка периметра фундамента, а также мест, в которые будут вкручиваться опоры. Следует понимать, что каркасный дом на винтовых сваях подразумевает равномерную нагрузку на основные точки несущей конструкции. Выбранные под установку места должны быть на равноудаленном друг от друга расстоянии.
4. Вкручивание свай. Перед этим выбранные для установки участки окапывают и опускают на 30-40 см ниже поверхности самой почвы. Удобство заключается в возможности самостоятельной установки опор без специализированной техники. Вкручивание происходит при помощи рычага, которым легко может служить отрезок металлической трубы.
5. Последний этап – выравнивание поверхности вкрученных свай по всему периметру их установки. Правило обязательно, его игнорирование приведет к появлению играющих углов, которые будут препятствовать дальнейшему строительству несущих стен каркасного дома.

Устройство ростверка

После монтажа опорных столбов под фундамент для брусового дома делают ростверк. Он предназначен для придания прочности всей конструкции и связывания основания со стенами здания. Вариант обвязки выбирают, исходя из особенностей будущей постройки.

Установленные по уровню сваи соединяют друг с другом следующими способами:

• с помощью обработанных гидроизоляционным составом (битумной мастикой) деревянных брусьев;
• двутавровой балкой либо швеллером;
• монолитной плитой;
• железобетонным ростверком, напоминающим ленточное основание по виду.

Различные способы создания ростверка на винтовых сваях

Швеллер или двутавровую балку применяют при строительстве на заводненных почвах или таких, где существует вероятность подмывания.

Для создания плиты или железобетонной ленты, предварительно устанавливают опалубку и арматурный каркас. Потом заливают конструкцию бетоном.

После строительства дома под ним остается открытое пространство. Этот цоколь закрывают различными материалами:

• бутовым камнем;
• кирпичом;
• сайдингом;
• панелями;
• листовыми изделиями.

Цоколь выполняет эстетические функции и обеспечивает уменьшение потерь через пол сооружения.

Весь процесс строительства дома из бруса на свайно-винтовом фундаменте показан в видеоролике ниже.

Создание свайного фундамента для дома из бруса – это хороший вариант, позволяющий получить удобное, теплое жилье за короткий срок. При этом экономятся и денежные средства. Приобретать необходимо качественный строительный материал известных фирм. Обязательно следует перед началом строительства определиться со свойствами грунта на участке под застройку, уровнем грунтовых вод, массой будущей конструкции, чтобы в правильном количестве закупить сваи.

Для детской комнаты

Расчет требуемого количества опор

Во время проектирования будущего сооружения в проектном плане наносят требуемое число опор, чтобы возводимая постройка была максимально надежной и долговечной. Их количество определяется такими факторами:

• предполагаемой массой сооружаемой конструкции, зависящей от применяемого бруса, материала перекрытий, этажности здания;
• размером жилой постройки по периметру;
• геологическими условиями местности и климатом региона.

При неправильном проведении расчетов, если опорных столбов будет установлено меньше, чем необходимо, возможно возникновение следующих проблем во время эксплуатации дома:

• появление неровностей пола;
• провисание отдельных элементов конструкции;
• перекос всего сооружения.

При подсчете требуемого количества столбов на практике пользуются таблицами СНиП. Также обязательно определяют тип грунта на строительном участке. Размеры свай для разных почв представлены ниже в таблице.

Грунт/Требуемая длина винтовых опор разного диаметра, м	⌀ 76 мм	⌀ 89 мм	⌀ 108 мм	⌀ 133 мм
суглинистый или глинистый	3	2,5	2,5	2,5
песчаный	3,5	2,5	2,5	2,5
торфяные почвы		зависит от глубины расположения несущего слоя

Каждая опора способна выдерживать определенную максимальную нагрузку, которая приводится в документах к изделиям. Разделив суммарный вес создаваемой конструкции на несущую способность одной сваи, получают требуемое число столбов.

Опорные конструкции устанавливают по следующей схеме:

• под углами постройки;
• по периметру, с рекомендуемым шагом от 1,5 до 3 м;
• в местах стыков внутренних перегородок с внешними стенами.

Самодельное освещение

Необычный вариант освещения для беседки или сада. Такую футуристическую люстру можно сделать из старых поддонов, разобранных на отдельные бруски.

Надеюсь вы получили долю вдохновения, и готовы с энтузиазмом приняться за работу!

Плюсы и минусы

К положительным сторонам свайного основания под баню следует причислить:

• Независимость от свойств грунта или гидрогеологической обстановки.
• Значительное снижение стоимости строительства, особенно, если сравнивать с заглубленным ленточным фундаментом.
• Высокая скорость строительства основания.

Недостатками свай являются:

• Относительная сложность работ, необходимость обследования и анализа грунтов на участке.
• Приходится отказываться от традиционной бани с проливными полами и создавать качественную систему водоотведения.
• В ряде случаев требуется привлечение строительной техники, что в условиях благоустроенного участка не всегда возможно.

ОБРАТИТЕ ВНИМАНИЕ!
Выбирая тип основания, необходимо учитывать как плюсы, так и минусы, чтобы впоследствии не оказаться в сложной ситуации.

Подходит ли свайный фундамент под баню?

Баня — полностью закрытое и отапливаемое сооружение, в котором имеется собственная печь и активно используется вода. Условия эксплуатации предусматривают значительные перепады температуры и влажности.

Все эти особенности требуют для постройки наличия надежного и устойчивого ко всем нагрузкам основания, способного без потерь выдерживать существующие нагрузки. Свайный фундамент вполне способен обеспечить такую опору, а в регионах с проблемными грунтами он превращается в единственно возможный вариант.

Мало того, существуют виды свай, позволяющие получить надежную опорную систему намного быстрее и дешевле, чем при создании традиционного ленточного основания. Поэтому возможность использования свай для постройки бани есть, и она не является неким исключением или компромиссным вариантом.

Сваи хороши для любой постройки, независимо от назначения. Главным критерием выбора служит состояние и особенности грунта.

Как правильно сделать выбор?

Выбор винтовых свай состоит из двух этапов:

• Определение подходящего типоразмера и вида винтовых свай.
• Выбор конкретных изделий по качеству и соответствию требованиям.

Первый этап практически полностью выполняется во время проектирования дома. Поэтому говорить о нем нет смысла.

Второй этап обычно выполняют представители фирмы, с которой заключен договор.

Если по каким-либо причинам приходится выбирать самостоятельно, следует обратить внимание на следующие детали:

• Толщина стенок трубы не должна быть меньше 4 мм.
• Толщина лопастей — не менее 5 мм.
• Качество сварки должно быть максимально высоким.
• Наличие слоя оцинковки.
• Тип и качество наконечника.

По этим критериям можно выбрать наиболее качественные изделия.

ВАЖНО!
Если какие-либо позиции не удовлетворяют установленные требования, от приобретения таких свай лучше отказаться.

Нужна ли бетонная инъекция в тело сваи

Наиболее эффективны СВС в болотистой местности, на сложном рельефе. Однако полая конструкция, даже при герметично приваренном оголовке покрывается влагой изнутри. Для предотвращения этого используется специальная защита – наполнение тела сваи бетоном после погружения на проектную глубину. Обычно используют несколько технологий:

• сухая смесь – фасованный пескобетон М 300, который при контакте с конденсатом самостоятельно цементируется внутри изделия;
• товарный бетон – классическая заливка через воронку, технология имеет существенный недостаток – наличие пустот, каверн внутри смеси;
• пескобетон – марок М 300 – М 400, ввиду отсутствия крупного наполнителя, пустот в бетоне практически нет;

Кроме того, бетонные инъекции позволяют повысить пространственную жесткость конструкции, что актуально для свай с толщиной стенки 3 – 4 мм. Чем чаще шаг свайного поля, тем больше потребуется изготовить бетонной смеси. В нормальных условиях (диаметр тела 11 см) расход материала составляет 8 л/м.

Недостатки фундамента на винтовых сваях

Применение винтовых свай имеет целый ряд ограничений, о которых многие производители, к сожалению, стараются умалчивать. В условиях, когда компании, занимающиеся монтажом фундаментов, легко идут на нарушение технологических норм, вам, как заказчику, нужно иметь хотя бы общее представление о том, в каких случаях использовать винтовые сваи нежелательно или вовсе недопустимо.

Невозможность применения в районах с сейсмической активностью

Возведение строений на фундаментах из винтовых свай допускается только в районах с отсутствующей или, в пределе, с умеренной сейсмической активностью.

Невозможность использования в грунтах вызывающих быструю коррозию металла

Стальные винтовые сваи не следует использовать в грунтах с электрическим сопротивлением меньше 10 Ом*м, в грунтах с pH менее 5.5, а также в грунтах с высоким содержанием органических соединений. Причиной данных ограничений является высокая скорость электрохимической коррозии стали при данных условиях. Ответственный застройщик, которому небезразличен вопрос долговечности возводимого им сооружения, перед принятием решения об использовании стальных винтовых свай просто обязан определить все необходимые характеристики грунта на данной стройплощадке. При отсутствии возможности определить агрессивность грунта следует придерживаться требований, принятых для свай, устанавливаемых в грунтах с очень высокой коррозионной активностью.

Не допускается заглубление винтовых свай в каменистый грунт

К этой же категории грунтов можно отнести отвалы шлака и полигоны для строительного мусора. Любые твердые включения способны повредить лопасти или даже ствол винтовой сваи во время ее установки.

Как удалить старую водоэмульсионку

Плюсы и минусы

К достоинствам винтовых свай относятся:

• Высокая скорость монтажа.
• Возможность ручной установки, что позволяет работать в непосредственной близости к готовым постройкам.
• Стоимость винтовых свай гораздо ниже, чем у других типов основания.
• Возможность повторного применения. При необходимости сваи могут быть извлечены и использованы в другом месте.
• Для установки не нужны земляные работы.
• Имеется возможность строиться на склонах или складках рельефа.
• Можно обойтись без привлечения сложной техники.

Недостатками являются:

• Условия эксплуатации способствуют появлению коррозии.
• Использование винтовых свай в регионах с высокой сейсмической активностью запрещено.
• Погружение в каменистый грунт не допускается.
• Использование винтовых свай на рыхлых или слабонесущих грунтах, не образующих достаточной боковой поддержки, требует дополнительного обследования и уточнения глубины погружения.

Большинство недостатков часто замалчивается производителями, поэтому необходимо иметь полное представление о свойствах и качествах конструкции.

Классификация свай

Винтовые сваи классифицируются по нескольким параметрам, например, материалу, из которого изготовлены, конструктивным и функциональным особенностям. Исходя из материала изготовления выделяют:

• сваи из железобетона (наиболее устойчивые к нагрузкам конструкции, которые, как правило, используются при возведении крупных объектов);
• сваи из металла (наиболее просты в установке, имеют небольшой вес);
• буронабивные и буроинъекционные сваи.

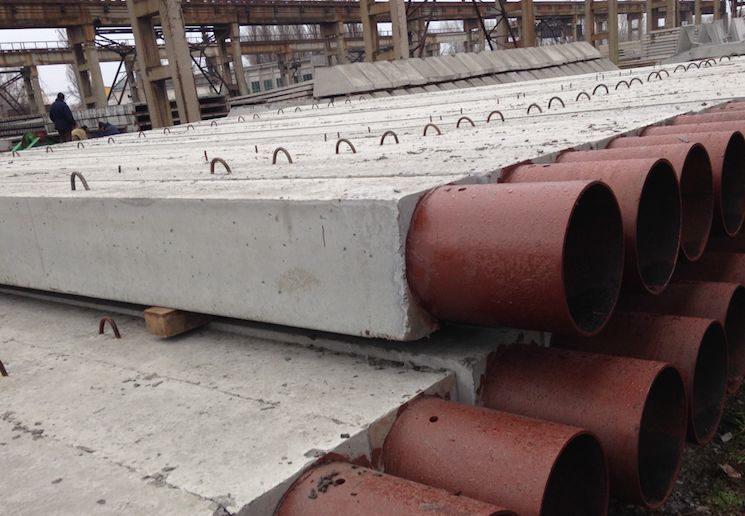

Сваи из железобетона — самые надежныеИсточник block-gbi.ru

Такие конструкции применяются в двух случаях: для возведения помещений с большим весом и для укрепления уже готовой конструкции. Буронабивные сваи отлично удерживают грунт от осыпания и оседания.

Что касается конструктивных и функциональных особенностей, то исходя из этих характеристик сваи делятся на:

• висячие;
• стойки;
• забивные сваи, изготовленные из железобетона.

Сваи-стойки заглубляют в рыхлый грунт до достижения ими твердой почвы, на которую делают упор. Таким образом происходит передача нагрузки от сваи к твердой почве. Следовательно, практически вся нагрузка (80%) распределяется не на элемент конструкции, а на твердую почву.

Такой тип свай рекомендуется использовать только в том случае, когда под мягкой и рыхлой почвой находится прочное основание.

Висячие сваи прочно укрепляются в почве Источник svaisnab.ru

Висячие сваи, в отличие от стоек, не передают нагрузку на твердую почву, а благодаря своим характеристикам прочно укрепляются в ней. Болты имеют специфическую шероховатость, что при вкручивании в почву дает максимальное сцепление. К такому типу свай относят буронабивные. После пробуривания почвы в нее заливается бетон. Вследствие чего более 70% всей нагрузки приходится не на стержень элемента, а на его стенки, что позволяет избежать обрушивания конструкции. С помощью таких элементов чаще строятся каркасные дома на сваях.

Как сделать кирпичную стену своими руками: технология возведения

Была ли эта статья полезной?

Этапы возведения деревянного дома на сваях

При строительстве загородного дома важно, чтобы все оказывало положительное влияние, как на его внешний вид, так и эксплуатационные характеристики. Для возведения конструкции нужно грамотно выбрать и создать фундамент, ведь он служит основанием, определяющим надежность конструкции

Свайный фундамент – легкий, недорогой и долговечный вариант, который прослужит более ста лет.

Алгоритм возведения деревянного дома на сваях:

• Создание проекта и подготовка документации.
• Тщательный анализ участка и почвы.
• Выбор свай.
• Разметка территории и определение месторасположения свай.
• Монтаж фундамента.
• Установка ростверки.
• Строительство жилья.

Не трудно догадаться, что с первыми сложностями придется столкнуться уже при создании проекта, ведь для этого нужно провести гидрогеологические и инженерно-геологические изыскания, тщательно изучить почву, определив расположение грунтовых вод и т.д. В этот же момент и выбирается тип свай, подсчитывается их необходимое количество. При проектировании необходимо учитывать:

• Месторасположение пробуренных шурфов и дистанцию к соседним объектам.
• Месторасположение будущего жилья и других уже существующих строений.
• Площадь дома и нагрузки, что будут создаваться на фундамент.
• Параметры цоколя и подвального помещения.
• Расположение коммуникационных систем.

Отделка дома из бруса после усадки

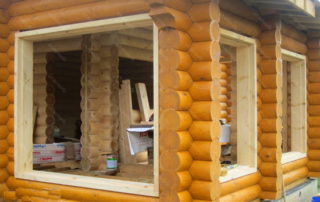

Окна и двери устанавливают спустя 6 – 7 месяцев после строительства

Оконные и дверные заполнения монтируют после устойки дома в течение полугода. Усадка проходит за счет высыхания древесины и уплотнения стыков. Если применяют дорогой клееный брус для наружной обшивки, дополнительная отделка чаще не нужна, т. к. материал выглядит красиво. Его покрывают противопожарными составами и средствами от влаги в несколько слоев, затем красят или лакируют.

Обычный брус отделывают пластиком, сайдингом, профнастилом. Можно монтировать керамическую плитку, стеклянные элементы. Под отделочный слой ставят теплоизоляцию и защиту от влаги. Внутреннюю отделку выполняют в соответствии с дизайном помещений. Потолки отделывают гипсокартоном или шпаклюют и красят по сетке. На пол кладут плитку, ламинат, паркет, линолеум.

Сколько стоит услуга?

Продлеваем жизнь фундаменту

Для того, чтобы в доме можно было жить без опасения хотя бы лет 30-50, необходимо знать некоторые хитрости. Которые увеличат срок эксплуатации свайного фундамента в несколько раз.

Схема установки винтовых свай в почве

Если мы проведем эксперимент, вкрутив одну ил труб с лопастью и выкрутив ее назад, мы увидим, что краска, покрывающая конструкцию, стёрлась во многих местах, обнажив металл. Так как чаще всего используется для защиты металла один слой краски, а этого явно недостаточно, очаги освобождённого металла превращаются в очаги коррозии. Европейские стандарты гарантируют, что толстый слой покрытия не будет удален даже в крупно песчаных почвах. Российский производитель ничего не гарантирует, поэтому необходимо потрудиться самому, чтобы дом можно было эксплуатировать дольше.

Это касается и металла лопасти. В европейских, канадских и финских стандартах по строительству каркасных домов указано, что толщина лопасти должна быть не менее 9 мм. Наши производители уменьшили толщину более чем в 2 раза, в результате чего она получилась всего 4 мм. При этом сами лопасти винтовой сваи должны быть не менее 20-35 см. Лопасти, к сожалению, укрепить своими руками уже нельзя.

Использованная в течение 10 лет винтовая свая покрыта коррозией

Но зато можно улучшить соединение оголовка сваи. По стандарту он должен соединяться в 4 местах, а соединяется обычно в двух. Добавляем еще одно соединение.

Выбор фундаментных свай для деревянного дома

Как уже упоминалось ранее, определить тип свай, используемых для возведения деревянного дома еще нужно при проектировании жилья. Сваи разделяют на группы по нескольким признакам, первым из которых служит материал, что использовался для их производства:

• Металлические сваи – просты в монтаже и имеют небольшой вес.
• Железобетонные сваи – крепкие и прочные опоры, которые применяются при строительстве крупных объектов.
• Буроинъекционные и буронабивные сваи – укрепляют фундамент и применяются при строительстве сооружений, оказывающих высокую нагрузку на основание.

В зависимости от метода установки сваи бывают:

• Забивными. Монтаж опор проводится с помощью специальной техники, предоставить которую могут только профильные строительные компании.
• Винтовыми. Это простые опоры, справиться с которыми можно без специальной техники, ведь они вкручиваются в почву.
• Буронабивными и буровыми. Для этих свай нужно бурение скважины, после чего опоры устанавливают и заливают цементным раствором.

По принципу действия сваи бывают стойки (на твердом грунте, благодаря чему усадка дома будет минимальной) и висячие (для неустойчивого грунта). По схеме размещения сваи могут быть:

• Одиночными.
• Кустовыми.
• Сваи с ленточным расположением.

НОВОГОДНИЙ ВЫПУСК HOUSECHIEF

Рассчитываем количество опор

До начала проектирования следует выполнить геодезические изыскания, которые предусматривают:

• отбор и анализ проб почвы;
• определение глубины водоносных слоев.

Затем определяется нагрузочная способность. Для малответственных конструкции можно использовать табличные показатели нагрузочной способности для различных типоразмеров колонн.

Практически все виды свайных фундаментов рассчитаны на нагрузку от построек с малой этажностью

Рассмотрим примеры:

• винтовая опора, выполненная на основе трубы диаметром 76 мм с диаметром рабочей части 200 мм, способна выдержать 1000 кг;
• при увеличении диаметра трубы до 89 мм и размера спиральной части до 250 мм соответственно возрастает до 2000 кг расчетная нагрузка;
• элемент на основе трубы диаметром 108 мм с диаметром рабочей части 300 мм обладает нагрузочной способностью, равной 250 кг.

Общий алгоритм расчета предусматривает выполнение следующих работ:

1. Определение массы строения. Она вычисляется путем перемножения объема стен на плотность стройматериала. К полученному значению следует прибавить массу кровли и элементов интерьера.
2. Расчет снеговой нагрузки. Для вычисления показателя необходимо площадь крыши строения умножить на нормативную величину снеговой нагрузки для конкретного региона.
3. Вычисление динамической нагрузки. Значение определяется путем перемножения площади основания на базовую величину, составляющую 350 кг на один квадратный метр поверхности.

Прочность и долговечность дома зависит от качества используемого материала

Дальнейший порядок действий:

1. Начертите план строения, распределив опоры в угловых зонах и под несущими конструкциями.
2. Разделите суммарную нагрузку на общее количество колонн и вычислите нагрузку на один элемент.
3. Выберите конструкцию применяемых опор, ориентируясь на их несущую способность с коэффициентом запаса 1,2.

При выполнении расчетов необходимо округлить все значения в сторону большей величины.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

• толщина стали, использованной для изготовления ствола и лопастей сваи,
• толщина и качество защитного антикоррозионного покрытия,
• химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Как возвести СФ своими руками?

Перед началом строительства необходимо провести подготовительные работы:

1. Организовать доставку винтовых свай и стройматериала на участок.
2. Убрать остатки старого фундамента (если есть).
3. Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
4. Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
5. Подготовить приспособления для вкручивания стержней в грунт.

Этапы строительства:

1. В установленных местах вкручивают винтовые сваи в грунт, пока наконечник не упрется в твердый пласт. При этом соблюдают вертикальность оси трубы (допустимое отклонение – не больше двух градусов).
2. Обрезают верхнюю часть металлических труб, выравнивая плоскость по горизонтали.
3. Заливают раствором внутреннюю полость столба, чтобы исключить вероятность окисления металла.
4. Когда бетон наберет прочность, наваривают оголовки на концы труб.
5. Шлифуют сварные швы и покрывают слоем гидроизоляционного материала.

Особенности изготовления ростверка

Типы обвязки для винтовых свай различают по материалу изготовления:

• металлические;
• деревянные;
• бетонные.

Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:

1. Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
2. Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
3. Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
4. По углам конструкции устанавливают укрепляющие уголки.

Особенности монтажа металлического ростверка под каркасное сооружение:

• для обвязки используют двутавровые балки или швеллера;
• помимо сваривания каркаса, углы необходимо стянуть болтами;
• металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.

Какие опоры выбрать?

Относительно условий эксплуатации фундамента под теплогенерирующим устройством нужно учитывать резкие температурные перепады, которые практически всегда приводят к преждевременному разрушению силовых конструкций.

Зная общий вес обогревающего устройства, выбирают параметры винтовых свай. Как правило, используют изделия с диаметром стержня 89 или 108 мм, которые отличаются грузоподъемностью 3 и 4,5 т соответственно.

Длину сваи выбирают, исходя из двух условий:

• глубина свайного фундамента закладывается ниже уровня сезонного промерзания;
• наконечник сваи должен упираться в твердый несущий пласт грунта.

Для московских регионов с точкой промерзания на глубине 1,5 м подойдут сваи длиной 200–250 см.

Тонкости оформления

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Устройство винтового основания под дом

Определение качества грунта путем бурения пробных скважин на участке

Технология предполагает соблюдение чертежных размеров и положений осей в масштабе на поверхности участка. Вкручивают сваи вручную, с применением средств малой автоматизации или соответствующих специальных установок. Первые работы включают срезку плодородного слоя на 15 – 20 см и планировку площадки по уровню для удобства разметки. Планировку выполняют вручную или используют грейдеры.

Сваи выбирают по расчету несущей способности грунта под острием элемента. Стойки бывают однолопастные или многолопастные, их выпускают с литыми, сварными или составными наконечниками. Первый вид ставят в плотных грунтах, которые трудно проходить, чтобы сохранить целостность лопастей. Перед проектированием нужно определить тип грунта, выяснить уровень стояния грунтовой жидкости и отметку промерзания почвы.

По периметру свайной схемы и внутри между оголовками выполняют балочную обвязку — ростверк, который должен укрепить конструкцию каркаса.

Разметка и монтаж свай

На подвижном грунте нужны сваи с несколькими широкими лопастями

Разметку делают с помощью арматурных или деревянных кольев и капронового шнура. Выдерживают прямые углы при разметке, правильность которых проверяют теодолитом. Для разметки лучше пригласить геодезиста-строителя, чтобы не иметь проблем с перекосами на будущих этапах.

Способность грунта воспринимать и выдерживать нагрузки зависит от состава почвы на стройплощадке. Играет роль конструкция сваи, ее диаметр, толщина стенок и протяженность.

Брусовой дом на винтовых сваях ставят на элементы:

• диаметром от 89 до 108 мм;
• размах винтовых крыльев достигает 250 – 300 мм;
• толщину стенки берут 3,5 – 5 мм, иногда применяют усиленные с толщиной 6 мм;
• длина стойки колеблется от 4,5 до 4 метров.

Полки для ванных комнат: виды, материалы и стилевое оформление

Как правильно выбирать сваи

Важно учитывать ряд факторов:

• наличие и качество антикоррозионного покрытия, определяющее период эксплуатации;
• проварка сварного шва на всю глубину, он удерживает трубу от разрыва при внедрении в грунт.

Некоторые производители в целях удешевления своего товара экономят на покрытии, материалах для сварки.

Винтовые сваи для фундаментаИсточник dialkom-stroy.ru

В специализированных организациях выполняют расчёты по определению точных размеров и количества свай с учётом местного грунта. Для частных объектов в основном используются трубы длиной до 3-х м и диаметром 57-133 мм.

Свежие записи

Заключение

Основная часть недостатков фундаментов данного типа связана с низким качеством или неправильным выбором винтовых свай. Качественные опорные элементы, выбранные с учетом нагрузок и характеристик грунта, способны служить десятки лет, о чем свидетельствует зарубежный опыт.

Если планируется построить жилой дом, не следует экономить на качестве винтовых свай для фундамента – это должны быть опоры с литым наконечником, толстым слоем оцинковки самой трубы и надежным полимерным внешним покрытием.

Заключение

Особенность технологии с применением винтовых свай обуславливает их сферу применения: опоры подходят для таких легких конструкций, как каркасные, каркасно-щитовые и подобные им дома.

Для улучшения стойкости можно использовать металлические опоры большего диаметра, но это приведет к дополнительным затратам, которые перекроют главное достоинство монтажа свай – экономичность метода. При этом выбор типа фундамента не основывают на одном или нескольких критериях.

Целесообразно изучить все преимущества и недостатки винтовых свай, чтобы сравнить их с характеристиками других оснований.
