Тепловые насосы для отопления дома: виды и принцип работы

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Смотрите видео плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Что такое тепловой насос и как он работает?

Под термином тепловой насос понимается набор определенного оборудования. Основной функцией этого оборудования является сбор тепловой энергии и ее транспортировка к потребителю. Источником такой энергии может стать любое тело или среда, обладающая температурой от +1º и более градусов.

В окружающей нас среде источников низкотемпературного тепла более чем достаточно. Это промышленные отходы предприятий, тепловых и атомных электростанций, канализационные стоки и пр. Для работы тепловых насосов в сфере отопления дома нужны три самостоятельно восстанавливающихся природных источника – воздух, вода, земля.

Тепловые насосы “черпают” энергию из процессов, регулярно происходящих в окружающей среде. Течение процессов никогда не прекращается, потому источники признаны неисчерпаемыми по человеческим критериям

Три перечисленных потенциальных поставщика энергии напрямую связаны с энергией солнца, которое путем нагревания приводит в движение воздух с ветром и сообщает тепловую энергию земле. Именно выбор источника является основными критерием, согласно которому классифицируют тепловые насосные системы.

Принцип действия тепловых насосов базируется на способности тел или сред передавать тепловую энергию другому телу или среде. Получатели и поставщики энергии в тепловых насосных системах работают обычно в паре.

Так различают следующие виды тепловых насосов:

• Воздух – вода.
• Земля – вода.
• Вода – воздух.
• Вода – вода.
• Земля – воздух.
• Вода – вода
• Воздух – воздух.

При этом первое слово определяет тип среды, у которой система отбирает низкотемпературное тепло. Второе указывает на вид носителя, которому и передается эта тепловая энергия. Так, в тепловых насосах вода – вода, тепло отбирается у водной среды и в качестве теплоносителя используется жидкость.

Тепловые насосы по конструктивному типу являются парокомпрессионными установками. Они извлекают тепло из природных источников, обрабатывают и транспортируют его к потребителям (+)

Современные тепловые насосы используют три основных источника тепловой энергии. Это – грунт, вода и воздушная среда. Самый простой из этих вариантов – воздушный тепловой насос. Популярность таких систем связана с их довольно несложной конструкцией и простотой монтажа.

Однако несмотря на такую популярность, эти разновидности имеют довольно низкую производительность. К тому же КПД нестабилен и зависим сезонных колебаний температурного режима.

С понижением температуры их производительность значительно падает. Такие варианты тепловых насосов можно рассматривать как дополнение к имеющемуся основному источнику тепловой энергии.

Варианты оборудования, использующего тепло грунта, считаются более эффективными. Грунт получает и аккумулирует тепловую энергию не только от Солнца, он постоянно подогревается за счет энергии земного ядра.

То есть грунт является своеобразным тепловым аккумулятором, мощность которого, практически, не ограничена. Причем температура грунта, особенно на некоторой глубине, постоянна и колеблется в незначительных пределах.

Сфера применения энергии, вырабатываемой тепловыми насосами:

Постоянство температуры источника является важным фактором стабильной и эффективной работы данного вида энергетического оборудования. Аналогичными характеристиками обладают системы, в которых водная среда является основным источником тепловой энергии. Коллектор таких насосов располагают либо в скважине, где он оказывается в водоносном слое, либо в водоеме.

Среднегодовая температура таких источников, как грунт и вода, варьируется от +7º до + 12º С. Такой температуры вполне достаточно для того, чтобы обеспечить эффективную работу системы.

Наиболее эффективными считаются тепловые насосы, извлекающие тепловую энергию из источников со стабильными температурными показателями, т.е. из воды и грунта

Расчёт для систем отопления, таблица

Главным показателем, который показывает мощность того или иного теплового прибора, является параметр КПТ (в англоязычной литературе он известен под аббревиатурой COP). КПТ — коэффициент преобразования тепла, который вычисляется путём деления общей мощности устройства на количество потребляемого электричества за единицу времени. Например, некий насос X потребляет 2 кВт/ч электрической энергии, а вырабатывает при этом 5 кВт/ч тепловой энергии — в таком случае значение КПТ = 5/2 = 2,5.

Коэффициент преобразования большинства устройств находится в пределах от 3 до 7, однако чем выше КПТ, тем дороже будет стоить прибор. Следует также помнить, что значение КПТ зависит от температуры окружающей среды — если она слишком низкая, то значение КПТ начнёт стремиться к 1 (фактически для нагрева теплоносителя используется только электричество, а внешнее тепло принимать участие в обогреве здания не будет).

Фото 4. Таблица с расчетом мощности теплового насоса типа воздух-вода от производителя Sapun.

Применение того или иного насоса должно быть оправдано с инженерной точки зрения. Для покупки прибора сперва производят расчёт теплопотерь здания. Для этого используется следующая формула: КТ = (ОЗ * МТП * КС)/860. Расшифровывается она так:

• Количество тепла (единицы измерения — кВт/ч).
• ОЗ — общий объем здания.
• МТП — максимальный температурный перепад. Для определения этого показателя следует отнять температуру в помещении от уличной температуры. Например, вы хотите, чтобы в помещении температура зимой составляла 20 °C, тогда как на улице она будет находиться рядом с отметкой —10 °C — в таком случае МТП = 20 — (-10) = 30.
• КС — специальный поправочный коэффициент, который учитывает тип стен. Для деревянных — показатель КС равен 3—4 единицам, для кирпичных стен — 2—3, для кирпичных в два слоя — 1—2, для кирпичных в 2 слоя с утеплителем — 0,5—1.
• Число 860 — поправочный коэффициент, на который делится итоговое значение, чтобы перевести килокалории в киловатт-часы.

Внимание! Эта формула — приблизительная, поскольку температурный режим здания сильно зависит от его конструктивных особенностей. Поэтому при покупке инженеры рекомендуют покупать отопительный насос «с запасом»

Оборудование для теплового насоса

Выбор отопительного оборудования обычно начинается с определения его требуемой мощности. Производится тепловой расчёт помещения, подсчёт теплопотерь, учитывается нужное количество горячей воды для ГВС. Этот расчёт поручать лучше специалисту, чтобы избежать ошибок. Примерный порядок цифр выдают программы-калькуляторы на сайтах компаний-производителей.

Далее можно выбирать тип устройства с учётом участка. Если в вашем распоряжении имеется достаточно большой водоём (несколько сотен кубических метров), то, возможно, он подойдёт для размещения системы. Последний напоминает змеевик из гибких полимерных труб, его аккуратно укладывают на дно и закрепляют там грузом.

Воздушные теплообменники  вполне годятся для ветреных южных регионов нашей страны или для бивалентных систем. Их можно размещать на удалении до 30 м от внутреннего блока. На деле их стремятся расположить как можно ближе к дому, так как длинные соединительные линии увеличивают потери и снижают полезную мощность. В идеале это глухая стена дома, подальше от окон спален.

Важный параметр — минимальная температура наружного воздуха в режиме нагрева. У специально адаптированных к морозам моделей она может составлять –25 °С.

Грунтовой коллектор может быть устроен несколькими способами. Например, в виде горизонтальной прокладки длинного (несколько сотен метров) трубопровода на плоскости с заглублением выше уровня промерзания (обычно 1,5–2,0 м). Трубопровод может быть уложен по периметру участка или змейкой, как трубопровод тёплого пола, но с гораздо большим шагом. Общая занимаемая площадь участка земли составляет несколько соток, причём возможности дополнительного использования этой земли существенно ограниченны. На ней не получится разводить огород или сажать деревья. Поэтому многие домовладельцы считают горизонтальную прокладку коллектора нерациональной и предпочитают вертикальную, в виде нескольких скважин, разнесённых друг от друга на 5–10 м. Или в виде одного «куста» скважин (скважины бурятся из одной точки на поверхности, но не вертикально, а под углом обычно не менее 30° по азимуту). Такой «вертикальный» подход позволяет сэкономить на площади, но удорожает строительство на 30-50 %.

В силу технических особенностей тепловой насос лучше применять для загородного дома, в котором вы живете долго. Максимальной эффективности они достигают в сочетании с системами «тёплый пол», которые при этом инерционны. Экономический эффект будет прямо пропорционален интенсивности использования. В отечественных условиях (Европейская часть России) наибольшее распространение получили варианты «рассол (земля) — вода» с вертикальными зондами. Они обес­печивают возможность полного покрытия нагрузок по отоплению и ГВС практически независимо от климатических условий.

Ariston

Тепловой насос со встроенным баком и аккумулятором.

Viessmann

Наружный блок воздушного теплообменника.

Преимущества использования теплового насоса

• Экономичность. Благодаря высокому КПД системы достигается низкое энергопотребление. Из 1 кВт затраченной электроэнергии получается от 3 до 7 кВт тепловой энергии. Это больше, чем при работе любых котлов, использующих топливо.
• Автономность. Работа насоса не нуждается в подаче органического топлива, поэтому нет необходимости прокладывать тепловые коммуникации.
• Универсальность. В одном устройстве сочетаются одновременно системы нагрева воды, отопления и охлаждения.
• Безопасность. В отличие от котлов, которые могут воспламениться или взорваться, тепловой насос является абсолютно безопасным. Он не содержит деталей, температура которых может привести к пожару. Не выделяет угарный ядовитый газ. Остановка работы не приведет к поломке или замораживанию жидкости.
• Надежность. Работой насоса управляет автоматика. Обслуживание не требует специального обучения.
• Долговечность. Прибор может прослужить от 20 до 50 лет. Это на порядок больше, чем у стандартных систем отопления.
• Комфорт. Функционирование насоса не сопровождается колебанием температуры и влажности. Работает практически бесшумно.
• Минимум площади требуется под скважину. Так как зонд находится под землей, повредить его невозможно.
• Экологичность. Окружающая среда не загрязняется вредными выбросами.
• Отсутствие бумажной волокиты. При монтаже не нужны согласования, как, например, при установке газового отопления.

Виды теплонасосов: нюансы работы теплообменника фреон-вода

Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.

Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.

Особенности получения энергии со скважины:

1. Главные плюсы – компактность и большая теплоотдача;
2. Минус – сложности при бурении скважины.

Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.

Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.

В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.

Серия высокоэффективных инверторных тепловых насосов для нагрева теплоносителя системы отопления, нагрева горячей воды и охлаждения теплоносителя (опционально).

Такие тепловые насосы подходят для дома с постоянным проживанием, греют горячую воду, а так же имеют запас по мощности.

• Нагрев теплоносителя до 65 градусов.
• Функция Preheating для быстрого нагрева горячей воды.
• Плавная регулировка мощности и отсутствие пусковых токов.
• Режим повышения мощности нагрева на 20% выше номинальной мощности (форсированный режим работы). Применение такого режима даёт запас по мощности.
• Режим снижения мощности нагрева на 50% ниже номинальной для экономии эл. энергии.
• Режим День/Ночь для работы с двухтарифным эл.счётчиком и снижения затрат на обогрев.
• Возможность подключения модуля удалённого доступа для управления со смартфона.
• Возможность подключения функции охлаждения.
• Однофазное и трёхфазное подключение. При необходимости однофазное исполнение до 25 кВт.

Тепловые насосы этой серии обладают самыми широкими возможностями по сравнению с предыдущими моделями.(Smart с англ. — умный). Автоматическая подстройка мощности нагрева под систему отопления, режим «форсировки мощности», возможность комплектации функцией охлаждения/кондиционирования, дистанционным управлением. Работа по расписанию и много чего другого.

За счёт интеллектуальной системы управления эффективнее тепловых насосов серии Simple и имеют самую богатую комплектацию из всего модельного ряда.

Комплектация тепловых насосов серии Smart:

• Контроллер теплового насоса с графическим интерфейсом. Лёгкое управление, полностью на русском языке.
• Промышленный спиральный компрессор Danfoss .
• Высококачественные пластинчатые теплообменники Danfoss выполненные по микроканальной технологии — MPHE.
• Увеличенный теплообменник испарителя для работы в режиме повышенной мощности.
• Преобразователь частоты для управления скоростью компрессора. Использование преобразователя позволяет плавно запускаться компрессору убирая пусковые токи на электросеть дома, а так же изменять производительность компрессора, как ниже номинальной мощности (режим пониженной мощности), так и выше номинала (режим повышенной мощности).
• Функцию управления нагревом санитарной горячей воды (ГВС).
• Встроенный контактор для управления дополнительным нагревателем бойлера (ТЭН бойлера для догрева воды или антибактериальной обработки внутренней поверхности бойлера).
• Встроенный силовой контактор для управления внешним эл. котлом или вторым источником тепла.
• Встроенные реле и защитные автоматы для подключения внешних циркуляционных насосов геотермального контура, системы отопления, загрузки теплообменника бойлера)
• Дополнительная опция — охлаждение. На этапе сборки в тепловой насос устанавливается реверсивный клапан позволяющий изменять направление движения хладагента. При выборе на панели управления режима «охлаждение», тепловой насос будет охлаждать теплоноситель системы отопления.
• Настройка режимов «День», «Ночь, для работы с двухтарифным учётом эл.энергии, а так же режим «ЭКОном» для поддержания пониженной температуры в доме при отсутствии людей.
• Дополнительная опция — дистанционное управление системой отопления.

Тепловые насосы EnergyLEX Smart HT.

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Отопление дома в зимний период

На территории с более суровыми климатическими условиями актуально использование бивалентной системы отопления. За счет второго источника тепла расширяется диапазон температур. Работы одного теплового насоса достаточно только до уровня температуры -20 °С. При большем ее понижении подключаются электрообогреватель, камин, жидкотопливный или газовый котел. При этом мощность теплового насоса ограничивается от максимальной зимней потребности до 70 — 80%. Недостающие 20 — 30% дает дополнительный источник тепла. Это снижает общую эффективность работы системы. Однако снижение является незначительным.

При полном переходе на отопление здания геотермальной системой (в случае, когда не планируется устанавливать дополнительно котел или электроприбор) тепловой насос применяется совместно с внутренним модулем, содержащим небольшой встроенный электронагреватель. Он поддержит прибор, когда температура окружающей среды будет ниже -20 °С.

В каких случаях использование теплового насоса является обоснованным?

Вопрос отопления загородного дома предполагает рассмотрение нескольких вариантов:

• Газ. При отсутствии рядом с домом газопровода это становится невозможным. В ряде регионов купить газ можно только в баллонах.
• Уголь или дрова. С ними отопление превращается в трудоемкий и малоэффективный процесс.
• Жидкотопливный котел требует больших расходов на топливо и специального помещения. Особое хранение необходимо и самому топливу, что неудобно в небольшом доме.
• Отопление электричеством обходится очень дорого.

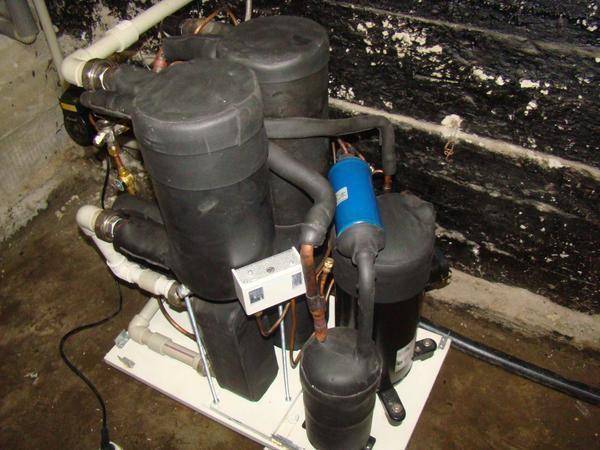

геотермальная система отопления

Окупаемость теплового насоса сложно выразить в усредненном числовом значении. Все зависит от его начальной стоимости. Суть установки такого отопления сводится к перспективе. Хотя количество потребляемой электроэнергии — в 3−5 раз меньше, чем у других систем отопления, все же необходимо подсчитать в денежном эквиваленте все энергозатраты за год и сравнить их со стоимостью системы, ее монтажа и эксплуатации.

Достигнуть максимальной эффективности применения теплового насоса можно при соблюдении двух важных условий:

• Отапливаемое здание должно быть утепленным, а показатель теплопотерь не должен превышать 100 Вт/м2. Существует прямая связь между тем, как утеплен дом и тем, насколько выгодно будет установка теплонасоса.
• Подключение теплового насоса к низкотемпературным источникам обогрева (конвекторам, теплым полам), температурный режим которых колеблется между 30 — 40 °C.

Итак, тепловой насос станет неплохой альтернативой традиционным способам отопления. Прибор гарантирует экономичность и полную безопасность. Владельцу, после установки геотермальной системы отопления, не придется зависеть от различных внешних факторов, как, например, перебои с газоснабжением или вызовом сервисной службы. Энергия, взятая из окружающей среды, не требует оплаты и не исчерпывается.

Характеристики и цены

В зависимости от того как работает и какие технические характеристики имеет тепло насос зависит и цена. Так, допустим насос с типом воздух-воздух, который работает при наружной температуре до -15 градусов с мощностью от 1, 5 до 5, 5кВт и с потребляемой мощностью до 0,68 кВт может стоить до 32 500 у.е.

Установка типа «воздух-воздух», работающий при наружной температуре – 25 градусов, который предназначен для поддержания положительной температуры в зданиях, которые не эксплуатируются в зимний период. Он подходит для охлаждения летом. Здесь цена может колебаться от 38 000 до 39 500 у.е.

Альтернативная система отопления «воздух-вода» работает при – 35 градусах. Предназначен для теплоснабжения радиаторного или напольного отопления. Его цена достигает до 60 000 у.е.

Агрегат типа «грунт-вода» предназначен для работы при любой температуре. Его мощность 48 кВт, а потребляемая 10,8 кВт. Трехфазный экземпляр, который имеет непростую систему монтажа за счёт чего его цена немаленькая и достигает до 76250,00 у.е.

Оплата обычно производится в национальной валюте с учетом коммерческого курса продажи американского доллара.

https://youtube.com/watch?v=zSQyVasScN0

Стоимость альтернативных систем отопления зависят также от производителя:

• Отечественные фирмы предлагают цены от 150 000 тыс. рублей до 600 000 тыс. рублей в зависимости от типа и сложности монтажа.
• Европейские производители уже немного дороже, здесь цены начинаются от 200 000 тыс. рублей до 1000 000 рублей.

Также, весьма удачно завоевали рынок китайские фирмы, которые ничем не отличаются по качеству и сроком эксплуатации от европейских, а цена их на порядок дешевле от 140 000 тыс. рублей до 750 000 тыс. рублей.

Установка счетчиков воды своими руками

Замена или установка счетчиков может происходить силами жильцов. Поменять устройство намного проще, а с начальной установкой могут быть некоторые проблемы.

Самое важное — правильно оформить документы и производить монтаж с особым вниманием. Есть одно подходящее место для установки, это сразу после стояка, на первом же прямом участке трубы. Это касается горячей и холодной воды

Это касается горячей и холодной воды

Есть одно подходящее место для установки, это сразу после стояка, на первом же прямом участке трубы. Это касается горячей и холодной воды.

Понадобится произвести монтаж трех элементов: счетчик, кран и фильтр грубой очистки. После завершения цепи устанавливается разводка.

Все современные элементы имеют резьбу и установить их не составляет сложности. Главное знать, что кран нужно будет открывать, к нему следует обеспечить доступ; фильтр должен быть направлен отводом вниз, а счетчик обязан хорошо просматриваться.

Последовательная установка всех необходимых элементов.

Кран, фильтр и счетчик.

В простую схему добавляется обратный клапан для стабилизации показаний счетчика.

Схема с запорными клапанами

Для удобства устанавливается запорный клапан, с его помощью всегда можно отключить подачу воды, чтобы заменить счетчик.
