Какими способами можно укладывать трубы на сухую стяжку?

Использование настильного теплого пола в деревянном доме не накладывает ограничений на методы укладки труб. Главное, избегать стыковок изделий — места повышенного риска протечек. В полистирольной или деревянной плите трубы можно прокладывать следующими способами:

• спираль (улитка) — универсальный способ, позволяет обеспечить равномерность нагрева поверхности пола;
• змейка или двойная змейка — способ для прокладки труб водяного пола в маленьких по площади помещениях;
• угловая змейка — если полезная отапливаемая площадь сконцентрирована в углу помещения.

Монтируя водяной пол без стяжки, учитывают количество наружных стен. Здесь будут самые холодные зоны, поэтому шаг укладки труб сокращают, что снизить потери тепла. Чтобы не ошибиться и правильно рассчитать количество расходных материалов, рекомендуют сделать план-чертеж помещений. Если их площадь большая (свыше 20 м2), в системе нагрева воздушных масс снизу предусматривают 2 и более контуров. Эта хитрость позволит обеспечить равномерный прогрев поверхности.

Температура теплого пола под ламинат.

На самом обычном первом попавшемся ламинате можно обнаружить, что он подходит для теплых полов и что температура теплого пола должна быть не больше 28 градусов.

Может показаться что это температура слишком маленькая, чтобы что-нибудь нагреть.

Но это не так.

В одной комнате у меня нет батарей и теплый пол включается редко — не более чем на 10 минут.

За это время температура возрастает с 21.5 до 23 градусов и пол выключается.

Опыт эксплуатации в ванной электрического теплого пола под плитку показал, что не холодным по ощущениям пол становится при температуре 23 градуса.

При температуре 26 градусов плитка ощущается теплой.

В ванной электрический теплый пол управляется именно по температуре пола, чтобы обеспечить требуемые санитарные условия.

Во всех других помещениях с водяным теплым полом под ламинат температура полов не измеряется.

Опыт эксплуатации водяного теплого пола под ламинат в одном помещении показал, что нет смысла контролировать и ограничивать температуру пола при водяных теплых полах.

Достаточно подать теплоноситель в контур теплого пола требуемой температуры.

А регулирование производить открытием направлений теплого пола по датчику температуры в помещении.

Регулирование при помощи электрических головок на коллекторе теплого пола — самое надежное и дешевое.

И если посмотреть на варианты исполнений терморегуляторов, то можно увидеть что редко когда терморегуляторы, предназначенные для управления водяными теплыми полами (нагрузка 3А), оснащаются внешними датчиками.

Таким образом имеет смысл прислушаться к рекомендациям производителя ламината.

Но 28 градусов на ламинате не означает что теплоноситель должен подаваться, температурой не более 28 градусов.

Существует коэффициент теплопередачи между трубами и полом, полом и ламинатом сквозь подложку и существует теплоотдача ламината в воздух комнаты.

Это означает что температура подаваемого теплоносителя может быть больше.

32 градуса можно подавать смело. Возможно и больше.

Проблемы и неисправности насосных станций и их исправление

Категории

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

• Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
• Очистку поверхности чернового пола от мусора и пыли;
• Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
• Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
• Укладку матов вплотную к стенам;
• Фиксацию плит клеем;
• Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
• Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

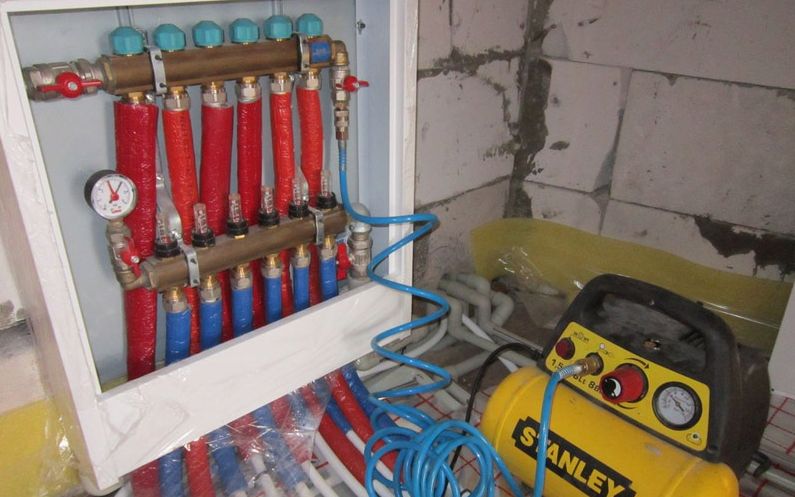

• Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
• Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
• Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
• Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Деревянные модули для теплого пола

Такая система более всего предпочтительна в деревянных домах, в которых перекрытие выполнено с использованием балок.

Водяной теплый пол своими руками

Есть два типа деревянных систем:

• модульные;

• реечные.

Модули продаются в готовом виде, их собирают непосредственно в помещении. Они имеют специальные канавки, внутрь которых закладываются трубы. Реечную систему можно сделать самостоятельно из МДФ или ДСП. Планки должны отвечать особым требованиям:

• толщина – минимум 2 см;
• влажность – до 10%;
• ширина – 130 мм, если трубы размещаются с шагом 150 мм.

Технология монтажа теплого пола на реечную систему:

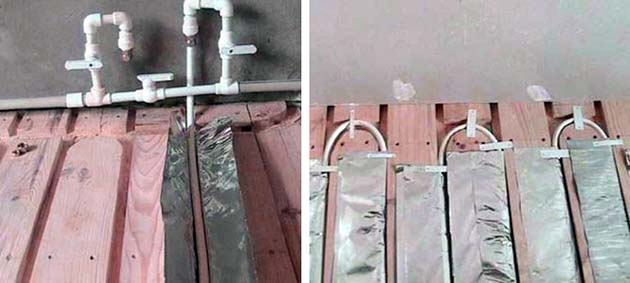

Монтаж деревянной системы теплого пола реечного типа

• черновую поверхность нужно очистить и выровнять, при необходимости;
• застилается полиэтилен, необходимый для гидроизоляции;
• с помощью маркера наносится разметка мест, по которым будут проложены трубы;
• далее – раскладка реек, которая должна быть поперечной к опорным лагам. Рейки нужно закрепить с двух сторон от намеченного контура саморезами. В местах поворота трубы рейки следует также закруглить;
• для равномерного прогревания пола используют опорные пластины с пазами. Их закрепляют на рейках шурупами;
• труба помещается в пазы металлической пластины, дополнительно ее фиксировать не нужно;
• вся конструкция накрывается полиэтиленом;

• завершающие слои пирога – листы гипсоволокна, они укладываются в шахматном порядке в два слоя;

• можно приступать к укладке финишного покрытия.
• Если используются модульные деревянные элементы, то весь процесс гораздо упрощается:
• на очищенном полу собираются все элементы, которые уже имеют подготовленные канавки для нагревательных элементов. Между собой модули соединяются саморезами;
• необходимо использовать пленку для гидроизоляции до монтажа модулей и после раскладки труб;
• можно приступать к финишной отделке.

Сухой теплый пол не требует бетонной стяжки, можно сразу наносить разное финишное покрытие:

Пирог сухого теплого пола без стяжки

• линолеум;
• ковролин;
• паркет;
• плитку;
• ламинат.

Нужно лишь обращать внимание на маркировку материалов, чтобы было разрешено использовать их для теплого водяного пола

Особенности установки

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления

Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено

Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой. После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Существующие системы теплых полов для частных домов

В современном мире существуют разнообразные системы теплых полов, при выборе которой необходимо задумываться не только о сохранении тепла в доме, но также и о безопасности, особенно, если вместе с вами живут маленькие дети.

• Электричество. За счет своей малогабаритности они очень популярны среди населения. Они не требуют специальных стяжек и многослойных конструкций полов, однако очень небезопасны, особенно для деревянных домов.
• Водяной теплый пол является наиболее безопасным, однако обогревает помещение немного слабее предыдущего из-за того, что в частном доме зачастую полы деревянные, а древесина имеет низкую теплопроводность.

Система тёплого пола

Несмотря на все преимущества и недостатки вышеперечисленных способов утепления дома, вполне можно использовать обе эти системы, главное правильно рассчитать и произвести монтаж

Кроме того, не нужно забывать о соблюдении элементарных мер предосторожности и безопасности

Водяной теплый пол без стяжки можно устанавливать на основу из полистирола или же на деревянный настил. Полистирольные плиты очень похожи на простой пенопласт, их оптимальная толщина составляет тридцать миллиметров. Если этого мало, то сначала необходимо установить плиточки пенопласта, чтобы достигнуть требуемой толщины.

Перед выполнением всех остальных работ необходимо убедиться в том, что поверхность максимально ровная, нет никаких выемок и впадин, в противном случае не надейтесь на равномерное прогревание комнаты.

Сначала трубы требуется установить в специально предназначенные металлические пластины, и получившуюся конструкцию нужно вставить в соответствующие пазы в плитах.

Далее, в случае, если вы собираетесь в качестве напольного покрытия использовать ламинат или паркетные доски, то еще нужно будет установить подложки, а уже сверху установить необходимый материал.

Если же вы предпочитаете для ремонта использовать кафельную плитку, то в таком случае лучше применять более твердую основу, например ДСП или фанеру.

При помощи деревянного настила, можно использовать модульную систему или же реечный метод. В первом случае модули устанавливаются на лаги, между ними предварительно следует разместить слой гидроизоляции, а также утеплитель.

Фиксация труб отопления

При реечном методе утепляется непосредственно черновое покрытие. Трубы в данном случае стоит фиксировать в специальных пластинах на полу между рейками.

Необходимые материалы и инструменты:

Физический смысл перевода

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

• На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
• Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
• Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Двери

Виды монтажа водяных полов

Существуют различные методы установки системы теплого водяного пола:

1. При помощи бетонной стяжки, что предполагает использование металлопластиковой или полимерной трубы, насоса, благодаря которому происходит принудительная циркуляция, а также разнообразных коллекторов, фитингов, вентилей и системы крепежей.
2. Настильным способом – данный случай имеет свои характерные особенности. Стяжка не производится, а укладка плитки производится на специально предназначенные пластины.
3. Деревянным способом, при котором установка источника тепла производится на деревянные лаги.

Водяной теплый пол

Перед началом всех работ необходимо определиться со способом установки труб. Наиболее распространены следующие способы:

• Змейкой.
• Двойной змейкой.
• Спиралью.

При помощи змейки прокладывают систему теплого водяного пола в достаточно маленьких помещениях, таких как ванные комнаты. Последний способ, то есть спиральный, используется, наоборот, в комнатах с большой площадью.

Все эти методы далее мы рассмотрим более подробно, и вы убедитесь в том, что сделать это абсолютно несложно своими руками, главное только знать основные правила и особенности.

Необходимые инструменты

Планируя установку теплого пола, надо заранее позаботиться о приобретении нужных инструментов и всех необходимых комплектующих.

Итак, чтобы выполнить все работы самостоятельно, приготовьте следующее:

• рулетку – позволит выполнить разметку схемы установки полов;
• плоскогубцы, с помощью которых вы сможете захватить любой предмет;
• уровень – инструмент, предназначенный для определения горизонтальных и вертикальных плоскостей;
• разводные ключи – рассчитаны на работу с гайками, болтами и другими крепежными деталями;
• гаечные ключи – помогут закрутить или открутить болты, гайки, муфту;
• отвертки – такой инструмент нужен для закрутки болтов или шурупов;

• шлифмашинка – инструмент с вращающимся диском, используется для полировки, шлифования, резки металла или распила дерева;
• паяльник – один из основных инструментов, который используется при соединении полипропиленовых труб в единую систему;
• перфоратор – используется для монтажа датчика температуры теплого пола к стене и термостатов для водяного пола;
• газовая горелка – понадобится для нагревания и соединения некоторых комплектующих, для сушки поверхности;
• труборез – данный инструмент понадобится, если надо будет демонтировать систему отопления или укорачивать трубы;
• резак для металлопластиковой трубы – похожий на труборез и применяется для укорачивания труб.

Технология укладки электрического теплого пола на сетчатые обогревательные маты

Монтаж пола на деревянные рейки

В соответствии с созданным планом вырезаются рейки и укладываются на поверхность пола. Их фиксируют при помощи саморезов. Раскладку трубы выполняют поперек досок опоры деревянного основания или лаг.

Чтобы смонтировать водяной теплый пол без бетонной стяжки, потребуется в соответствии с планом нанести разметку труб на деревянное основание. Их можно смонтировать в виде «змейки» или «улитки». Первый вариант проще. С обеих сторон по разметке место для провода обкладывают рейками. Зазор между ними должен составлять около 2 см.

В местах закругления трубы планки также нужно закруглить. Между планками выкладывают металлические пластины. Их закрепляют на деревянном основании при помощи саморезов. Пластины можно разложить не везде. Минимальное количество их в комнате должно составлять 80% площади. В пазы металлических пластин трубы вкладывают без фиксации.

После этого нагревательный элемент застилают по всему периметру комнаты гидроизоляцией. Также мембрана способна снизить шум при нагреве труб. Сверху также потребуется уложить два слоя листов ГВЛ. После их установки можно смонтировать финишное покрытие пола.

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

• Поверхность чернового пола очищается от пыли и мусора;
• Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
• Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
• Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
• Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
• Для более прочной фиксации можно стыки обработать клеем;

• Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

• В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
• Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
• После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
• Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Укладка пола на полистирольную основу

Полистирол – это знакомый всем пенопласт. Он обладает хорошими тепло- и звукоизолирующими свойствами, не гниет и долго сохраняет свои свойства.

1. Полистирольные плиты выпускаются с базовой толщиной 30 мм. Если по расчетам требуется большая толщина, черновой пол предварительно утепляют с помощью дополнительных полистирольных плит.
2. Если полистирольную основу кладут прямо на черновой пол, его необходимо выровнять, удалить весь мусор, устранить перепады и подвижность основания.
3. Укладывают полистирольную основу – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины выпускают на шаг 150 и 300 мм. Пластины скрепляют между собой с помощью защелкивающегося замка.
4. Если используются универсальные пластины с бобышками, контур укладки труб может его можно быть более сложным, для удобства разметить маркером.
5. В пазы укладывают алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура.
6. Поверх пластин можно укладывать подложку и финишное покрытие – паркет, ламинат. Если в качестве покрытия выбрана плитка, под нее необходимо уложить сухую стяжку – плиты ДСП, фанеру или влагостойкий гипсокартон.

Полистирольные водяные полы

Полистирольный сухой теплый пол имеет меньший вес по сравнению с деревянными аналогами. Для монтажа используются модули толщиной 15 мм, 30 мм, 50 мм или 70 мм, а шаг укладки труб может составлять 15 см или 30 см

Немаловажной особенностью подобных систем является тот факт, что полистирол, помимо всего прочего, выполняет еще и теплоизоляционную функцию.

Перед тем, как уложить полистирольный водяной теплый пол под ламинат без стяжки, нужно выровнять и очистить основание. Если основание не выглядит надежным, на него стоит дополнительно положить теплоизоляционный слой, а уже поверх него укладывать маты системы сухого теплого пола. После монтажа модульных элементов можно приступать к раскладке теплораспределительных пластин с пазами, позволяющими фиксировать трубы.

Альтернативным вариантом укладки сухого теплого пола являются обычные полистирольные плиты, в которых имеются специальные выступы, отлично подходящие для монтажа металлических пластин. Такая схема лучше всего проявляется, если теплый пол без стяжки под плитку должен иметь сложную конфигурацию.

В любом случае, при монтаже вдоль всего периметра помещения должна укладываться демпферная лента. Ее функция заключается в компенсации теплового расширения конструкции и предотвращении разрушения напольного покрытия и стен. Укладывая несколько контуров в пределах одного помещения, их также нужно разделить лентой.

Полистирольный сухой теплый водяной пол в деревянном доме можно укладывать на любом ровном основании. Для таких систем подходят все существующие виды напольных покрытий. Базовым материалом являются полистирольные плиты с выточенными канавками для крепления труб. Плиты кладутся на подготовленный пол и накрываются металлическими пластинами, после чего можно устанавливать трубы. При использовании твердых покрытий плиты нужно будет накрыть гидроизоляционной пленкой, а для мягких покрытий нужно будет обустроить жесткое основание.

Распространенные ошибки

Большинство домашних мастеров считает, что проведение предварительных измерений конструкции необязательно. На самом деле это заблуждение

Крайне важно заранее провести все расчеты и внести их в план укладки. Это касается количества материалов, размера плит, общего веса, который выдержит перекрытие, и так далее

Еще одной распространенной ошибкой является включение системы сразу после завершения установки. Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить.

Вне зависимости от того используется бетонная стяжка или нет, все обогревающие гидросистемы после монтажа опрессовываются, после чего выполняется пробный запуск

Разница между столяром и плотником

Виды стяжки

Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.

При видимой простоте состава стяжка выполняется в нескольких вариантах:

• Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
• Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
• Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
• Смеси для теплых полов, выпускаемые в широком ассортименте.
• Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.

Кабельный теплый пол с армирующей сеткой

Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.

Видео-подборка по теме статьи

Можно ли сэкономить на материалах

Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:

1. Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
2. Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
3. Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
4. Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.

Трубная разводка внутри перекрытий практикуется по сей день

При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.

Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.

Мастера — умельцы самостоятельно делают пазы для трубопроводов и раскатывают в них рулоны алюминиевой фольги

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Процедура монтажа труб на полистирольные маты

Сделать теплый водяной пол без стяжки своими руками просто. Сначала черновую поверхность очищают от строительного мусора. При необходимости основание нужно выровнять.

На подготовленную поверхность раскладывается полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна гидроизоляции из полиэтилена раскладывают внахлест (10-15 см). Стыки нужно прочно скрепить при помощи скотча.

По периметру комнаты раскладывается демпферная лента. Она компенсирует возможное расширение системы при нагреве. Затем раскладываются полистирольные маты. Если их толщина небольшая, стыки нужно промазать клеем. Между выступами раскладывают металлические ламели. В их пазы вкладывают трубы. Сверху на них раскладывают еще один слой гидроизоляции.

Затем нужно разложить 2 слоя листов ГВЛ. Стыки первого слоя не должны пересекаться с предыдущим слоем. Толщина этого настила должна составить 1 см. Стыки нужно промазать клеем ПВА. Слои нужно скрепить при помощи саморезов

Важно не повредить при этом трубы

После этого монтируется финишное покрытие. Под ламинат нужно постелить специальную подложку. При монтаже плитки следует правильно подобрать клей. Он должен быть на акриловой основе.

Из какого материала должна быть заклепка

Примечания

Можно ли выбросить холодильник?

Толщина стяжки для водяного теплого пола

Приступая к устройству основания пола с подогревом, первым делом необходимо разобраться с толщиной стяжки. От этого параметра зависит качество обогрева помещения, длительность срока эксплуатации и уровень энергозатрат.

Минимальная толщина стяжки позволяет быстрее нагреваться поверхности пола, но нагрев в этом случае происходит неравномерно – в местах расположения труб фиксируется максимальная температура, а в промежутках стяжка почти не прогревается, что приводит к преждевременному разрушению основания.

Строение труб водяного теплого пола.

Толстая стяжка прогревается более равномерно, но потребует большего расхода энергии для достижения комфортной температуры в помещении. Подбор оптимального значения высоты стяжки зависит от условий эксплуатации помещения, вида основания, а также от используемых материалов для устройства самого теплого пола, а поэтому стандартного показателя толщины просто не существует.

При расчете высоты стяжки учитывают следующие факторы:

• материал основания;
• требуемое значение температуры в помещении;
• расстояние от основания до потолка;
• диаметр отопительных труб;
• уровень перепадов высот основания;
• материал, используемый для заливки.

Учитывая комплекс условий, определяются минимальные и максимальные значения, которые на практике могут варьироваться от 20 мм до 170 мм.

Минимальная

По требованиям строительных норм и правил, высота стяжки, предназначенной для устройства напольного покрытия с отоплением, должна иметь следующие показатели:

• не менее 2 см при организации заливки самовыравнивающими смесями;
• не менее 3 см, если в стяжке применяется армирование;
• не менее 4 см для традиционного бетона.

Следует учитывать, что минимальное значение в 2 см допустимо, если диаметр труб не превышает 16 мм, а в качестве финишного напольного покрытия будет использована кафельная плитка. Если данные условия не будут соблюдены, основание быстро разрушится под воздействием естественных нагрузок.

Для устройства 4-сантиметровой стяжки из бетона понадобится качественно выровненное основание и наименьшее сечение труб отопления. Превышение данных показателей приводит к частичному разрушению стяжки в местах наибольших перепадов.

Следует также отметить, что при использовании полусухой стяжки рассматриваемый показатель должен составлять не менее 50 мм, если применяются трубы сечением 16 мм.

Максимальная

Максимальные значения высоты заливки СНИП не определены, но обычно повышенная толщина заливки используется при следующих условиях:

• чрезмерный перекос высот;
• стяжка одновременно используется как фундаментная плита.

Устраивать выравнивающую стяжку с укладкой отопительных труб не рекомендуется, в такой ситуации лучше провести работы по выравниванию основания и только после начинать основные работы.

Оптимальная

Определить идеальную толщину стяжки для водяного теплого пола невозможно ввиду различных условий эксплуатации и типа основания, но существуют рекомендованные значения, которые можно признать оптимальными:

• от 45 до 70 мм для стандартной стяжки без армирования;
• от 25 до 30 мм для стяжки, выполненной из раствора, в который входит фиброволокно;
• от 60 до 70 мм для стяжки с армирующей сеткой.

Популярные акции на Mamsy
