Как проложить кабель в траншее под землей согласно правилам

Содержание:

Составные части расчета объема земляных работ при прокладке трубы

Планируя создание траншеи под трубопровод, необходимо рассчитать ее геометрические размеры. Для этого используют замеры геодезистов, съемки местности и планы строительства.

Расчеты производятся по геометрическим правилам определения объема фигуры. Для этого нужно знать несколько основных показателей. В первую очередь, форму траншеи.

В зависимости от характера грунта и особенностей трубопровода она может быть:

  1. Правильным прямоугольником, если благодаря плотному грунту получаются вертикальные боковые стенки.
  2. Трапецией при косых боковых стенках.

Для расчетов требуется узнать основные параметры траншеи:

  • общую длину;
  • высоту каждой из стенок;
  • ширину по дну и верхней поверхности;
  • кубатуру труб.

Используя замеры, определяется:

  • объем объекта,
  • периметр,
  • площадь,
  • количество вынутого грунта.

Критерии выбора

Даже самый дешевый ручной механизм для прокладки траншей стоит достаточно дорого, поэтому прежде чем приступить к покупке, необходимо подробнее узнать характеристики модели, а также определить, какие виды работ вы планируете осуществлять с помощью данного агрегата.

При выборе нужной модели обратите внимание на ряд факторов:

Какой объем работ предстоит выполнять. Машина самого малого типоразмера как правило менее мощная и подходит для небольших объемов, поскольку темп работы у нее более низкий.
Оцените условия работы и качество грунта. Легкий траншеекопатель при обработке каменистых пород будет подскакивать и вибрировать, что заставит оператора прилагать больше сил, а чрезмерные вибрации механизма могут вывести его из строя.
Чем мощнее траншеекопатель, тем он тяжелее

Такие механизмы способны работать на самых сложных грунтах.
Обратите внимание на оснащение режущей части. На траншеекопателе цепного типа режущие зубцы могут иметь разную форму и крепятся на цепь болтами или наглухо привариваются к звеньям

Если предстоит копать траншеи различной ширины, то лучше выбирать механизм с болтовым креплением зубьев. Меняя зубья, можно выполнять разные виды работ. В то же время болтовые крепления, в отличие от сварных, требуют внимания и регулярного подтягивания.
Определите, на каком ходу машина предпочтительнее для ваших условий. Колесный ход обеспечивает работу с большей скоростью. Однако колеса оказывают точечное давление на грунт и могут увязать в мягких и влажных почвах. Гусеничная ходовая отличается менее сильным давлением на грунт. При этом поверхность почвы менее подвержена повреждениям, а сам механизм обладает более мощной тягой. Гусеничная ходовая может иметь резиновое покрытие, что также способствует сохранению обрабатываемой поверхности.
Выберите тип привода, исходя из его особенностей. Механический привод имеет более высокий КПД при меньшем риске перегрева. Однако, в связи со сложной конструкцией и большим количеством деталей, механический привод капризен в техническом обслуживании. Гидростатический привод надежнее в эксплуатации, благодаря меньшему количеству движущихся деталей, и не требует сложных ремонтов;
Убедитесь в том, что рядом есть сервисные центры, в которых обслуживается понравившаяся вам модель.

Помимо перечисленных факторов, нужно учитывать, что чем сложнее модель и выше ее мощность, тем выше соответственно стоимость механизма. Так, например, траншеекопатель LASKI TR50/CH270/60 – легкая машина массой 135 кг, на пневматических колесах. Она создана для небольших объемов работ на несложных грунтах. Ее средняя цена не превышает 200 000 рублей.

Более сложная модель – гидрофицированный траншеекопатель ТКМГ-1200 с двигателем HONDA GX-690 – имеет массу +/- 820 кг и емкость топливного бака 20л. Его средняя цена на рынке техники составляет 568 000 рублей.

Любой отечественный образец ручной техники значительно уступает по качеству зарубежным аналогам. Если планируется большой объем работ или постоянная эксплуатация траншеекопателя, лучше выбирать портативную технику зарубежных производителей.

Ошибки при вычислении и методы устранения

Выполнить правильно расчет объемов грунта довольно трудоемкая и сложная работа, поскольку должно быть учтено множество факторов.

Если расчетчик сделает даже самую небольшую ошибку, весь процесс подготовки котлована пойдет неправильно, с нарушением технологии и завышением стоимостных показателей строительства. Неправильно подготовленный котлован способен привести к нарушениям в ходе возведения фундамента, а значить вызвать опасность для надежности объекта.

При выполнении расчетов специалисты руководствуются технологической картой, с соблюдением следующих строительных норм:

  1. Кубатура земли устанавливается по проектным материалам, с учетом классификации почвы по видам и группам.
  2. Учитывают расположение увлажненных грунтов. К ним относятся и слои, размещенные ниже уровня подпочвенных вод и выше. Например, для крупных и мелких песков на 0.3 м выше, для супесей на 0.5 м, глин и лессовых грунтов на 1.0 м.
  3. Уровень грунтовых вод устанавливается по скважине с наибольшей отметкой.
  4. С целью правильного определения объема разработки котлованов, рекомендуется предварительно выполнить схему с нанесением размеров плана и сечений разработок.
  5. Если величина срезки растительного грунта рассчитана отдельно, глубина выемки уменьшается на толщину слоя срезки.

Для того чтобы выполнить точные расчеты, потребуется пройти следующие этапы:

  1. Точно выполнить топографическую съемку начальной конфигурации.
  2. Формирование цифровой модели территории и проектируемого котлована.
  3. Выполнение расчёта картограммы.
  4. Прохождение камерального этапа. При этом инженеры на лицензированном ПО, обрабатывают данные и оформляют техдокументацию.
  5. Выполняют вынос проектных осей объекта и устанавливают параметры откосов.
  6. Сооружают временные подъездные пути.
  7. Определяют схемы расположения грунта в отвалы.
  8. Контроль отметок высоты котлована.

Какое количество насыпи необходимо?

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.

При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.

Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.

После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.

Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.

В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.

Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:

Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.

Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.

Правила, формулы и данные

Прокладка коммуникаций предварительно рассчитывается на этапе проектирования дома – в фундаменте нужно предусмотреть технологические отверстия (вводы) для труб.

В первую очередь проводится исследование участка – для выявления имеющихся инженерных сетей, уточнения места их прохождения и глубины залегания. Если другие сети есть, в соответствии с СНиП 3.05.04-85 трубопровод прокладывается на таком расстоянии от:

  1. Канализации – на 50 см.
  2. Силового кабеля – 50 см.
  3. Газопровода – 100 см.
  4. Тепловых сетей – 150 см.
  5. Другого водопровода – 150 см.

Под любой дорогой или мощенным участком труба должна проходить перпендикулярно. Это нужно для уменьшения нагрузок, которым будет подвергаться труба. На основе полученных данных разрабатывается план прокладки трассы.

Второй этап – определение формы траншеи. Она может быть прямоугольной, трапециевидной и смешанной.

Прямоугольную выемку копают в грунтах с высокой несущей способностью и низким уровнем подпочвенных вод. Такие траншеи более просты в обустройстве, земляные работы обходятся дешевле. Дополнительное укрепление стенок требуется только при большой глубине залегания трубы.

Трапециевидные траншеи обустраивают на участках с высоким уровнем грунтовых вод, на торфяных, болотистых или других почвах с низкой несущей способностью. За счет формы такие они не нуждаются в укреплении стенок, но земляные работы сложнее.

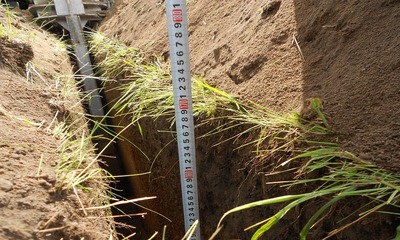

Глубина

Этот параметр зависит от типа грунта, диаметра и вида труб, глубины промерзания почвы. На какую глубину копать траншею под воду? В соответствии со СНиП, минимальной глубиной для разных типов грунта является:

  • скалистый грунт – 0,5 м;
  • рыхлая, мягкая песчаная почва – 1,6 м;
  • глинистый грунт – 1,3 м;
  • почвы со средней рыхлостью – 1,7 м.

Но при расчетах учитывается глубина промерзания почвы – трубы нужно прокладывать ниже этой отметки. Если это технически сложно, трубопровод дополнительно утепляется.

Глубина промерзания грунта указывается в специальных таблицах. Вот данные по некоторым регионам РФ (в метрах):

  1. Москва – от 1,35 до 2.
  2. Республика Адыгея – от 0,29 до 0,43.
  3. Алтайский край – 1,30 – 3,52.
  4. Архангельская область – 1,57 – 2,89.
  5. Астрахань – 0,78 – 1,50.
  6. Краснодар – 0,00 – 0,74.
  7. Ленинградская область – 0,99 – 1,96.
  8. Новосибирск – 1,84 – 2,98.
  9. Екатеринбург – 1,58 – 2,32.
  10. Республика Крым – 0,01 – 0,49.

Также вычисляют высоту траншеи – расстояние от ее дна до черной отметки. Глубина не равна высоте, так как в последний показатель входит глубина залегания трубы, толщина подсыпки под нее, толщина теплоизоляции, толщина общего слоя засыпки.

Длина

Длина траншеи складывается из длины отрезков трубопровода от точки врезки в магистраль или скважину до точки подключения к внутреннему трубопроводу.

В редких случаях траншея пролегает по прямой линии, чаще она имеет более или менее сложную форму, поэтому нужно рассчитать общую длину выемки. Делают это с помощью масштабного плана участка.

Ширина

В соответствии с СНиП ширина для труб диаметром 50-100 мм должна быть в пределах 0,5 – 0,8 м.

Этот показатель соблюдается при ручной копке. Если используется экскаватор, расчеты не нужны – исходят из ширины ковша техники. Но минимальная ширина траншеи, независимо от каких-либо факторов – 0,7 м.

Если копают прямоугольную траншею, ее ширина вверху и внизу одинакова. При трапециевидной форме верхняя ширина больше нижней в 1,5 – 2 раза. При этом нижняя ширина – основная, и для труб диаметром 50-100 мм составляет 0,5 – 0,8 м.

Периметр и площадь

После определения основных параметров котлована рассчитывают его объем – это нужно для определения общего объема земляных работ.

В этой формуле используют такие значения:

  • V – искомый объем;
  • a – ширина котлована;
  • h – его глубина;
  • L – длина.

Если траншея имеет трапециевидную форму, то есть, ее стены скошены, используется формула V = (a + b) /2 * h * L. Здесь a – это ширина котлована по дну, b – ширина по верху.

Для простых расчетов с учетом всех параметров можно воспользоваться калькулятором.

Тэги:

Что это такое?

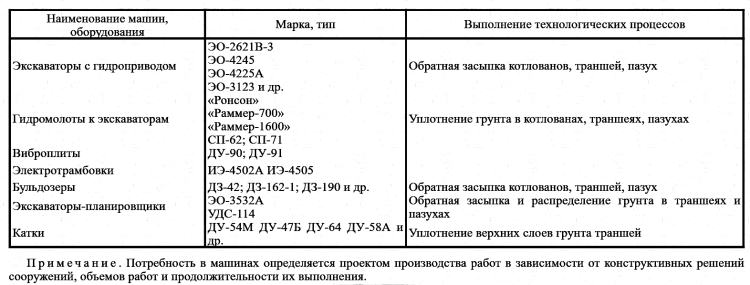

Наполнение траншей грунтом и уплотнение его выполняется по окончании прокладки трубопроводов либо иных инженерно-технологических сетей, чтобы зафиксировать их в таком расположении, которое предусматривается проектом. Процесс протекает в несколько этапов.

Необходимость заполнения

Грамотная очередность обратной засыпки нужна для оптимизации процесса строительства и недопущения создания условий для развития аварий, как при производстве СМР, так и при эксплуатации или производстве текущего ремонта.

Процесс осуществляется после завершения монтажных работ технологических сетей и заключается в том, что грунт, полученный при выполнении выемки, засыпают обратно в траншею по особой технологии, предусматривающей уплотнение.

Технологически такая засыпка применяется для надежной защиты фундаментов, инженерных сетей, дорожного полотна и прочих объектов строительств с подготовкой уплотняющей смеси:

  • почва,
  • песок,
  • глина,
  • камни.

Существует много разных способов обратной засыпки, но в каждом методе используются основные требования.

разрабатывается технологическая карта, в соответствии с которой предусматривается:

  • использовать определенную технику и материалы,
  • процедуры засыпки в слоях — «лифтах»,
  • периодичность и интервалы для правильного уплотнения.

Их толщина зависит от проектных требований, типов грунта и назначения подземной конструкции.

Как копать?

Существует ряд правил при разработке траншеи и технология работы ручным копателем (СП для земляных работ), соблюдение которых необходимо для получения нужного результата при эффективном использовании техники.

Подготовка

Перед началом работ нужно составить план расположения на участке будущей траншеи, с учетом местности. Затем необходимо выполнить ряд требований, предусмотренных СП проведения земляных работ:

  • убедитесь в отсутствии на данном участке подземных коммуникаций;
  • если присутствуют подземные коммуникации, необходимо получить письменное разрешение от эксплуатирующей их организации с обозначением допустимых границ;
  • четко обозначьте границы прокладки траншеи на участке в соответствии с предварительно составленным планом;
  • при обнаружении в ходе работы не обозначенных ранее подземных коммуникаций или сооружений необходимо приостановить рытье траншеи и вызвать представителя соответствующей организации;
  • вблизи от зданий и сооружений рыть траншею можно только, исключив возможность осадки объекта в результате производимых работ;
  • согласно СНиП, прокладка траншеи компактным механизмом при пересечении с действующими подземными коммуникациями разрешается на глубину не больше 1 м над кабелем или верхним краем трубы, а также не ближе 2 м параллельно стене сооружения;
  • поверхность грунта перед началом работ должна быть спланирована и очищена от посторонних предметов, чтоб исключить перекос и опрокидывание траншеекопателя.

Технология копки

Рабочей частью траншеекопателя является замкнутая цепь с укрепленными на ней грунторежущими зубьями. Она крепится к передней подвеске мотоблока.

Далее работа выполняется в следующем порядке:

  1. Перед началом работы при помощи храповика фиксируется угол установки режущей части для регулировки глубины траншеи.
  2. Запускается двигатель мотоблока и передача на навесное устройство, передача на колеса или гусеницы пока отключена.
  3. Включается гидромотор фрезы, вращающимися дисками формируется вруб траншеи.
  4. Запускается ходовая часть мотоблока и начинается продвижение по ходу намеченной траншеи.
  5. Разрушенный грунт выбрасывается отвальными приспособлениями на край траншеи.

Расценки в смете при рытье траншей

При оформлении заказа на подготовку траншеи под трубопровод (газовый, водяной или канализационный) производят расчет стоимости работ с учетом особенностей каждого объекта.

За основу берутся начальные тарифы за 1 метр:

  • кубический, т.е. с учетом глубины, ширины и длины траншеи;
  • погонный, за длину траншеи.

Тарифы корректируются с учетом дополнительных условий:

  • характеристики почвы (супеси, глиноземы, так далее);
  • ландшафт территории (уклон местности, наличие возвышенностей, оврагов, асфальта, бетона, камней, деревьев);
  • глубина промерзания;
  • вид траншеи (с откосами, сложной формы);
  • предварительная подготовка территории, например, снятие плодородного слоя почвы)
  • тип механизации (экскаватор, траншеекопатель, землеройная машина) с учетом мощности, размера ковша;
  • доля ручной работы;
  • необходимость вывоза грунта;
  • срочность выполнения заказа.

Таблица расчета цены за работу:

За 1 кубический метр Вручную Экскаватором
С учетом почвы:

  • песчаная;
  • суглинки;
  • глина жирная.


  • 500;
  • 1000;
  • 1300.
Независимо от сложности 350
Сложный рельеф + 5%
Предварительные работы (подготовка местности) 480
Укрепление стенок траншеи 240
Использование экскаватора 350 150
Загрузка земли в машины 500 320
Засыпка траншеи 360 170
Вывоз грунта 450 250
Уборка территории 100

В таблице приведены минимальные тарифы. При расчете объем выполняемых работ и расценки согласуются с заказчиком

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

  • требуется прорыть траншею, глубиной от 0,7 м до 1 м;
  • далее делается подушка примерно 20 см в толщину для отвода влаги;
  • потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
  • после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

  1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
  2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
  3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
  4. Меньше риск возникновения пожара.
  5. Также уменьшается воздействие электромагнитных волн и грозы.
  6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

  • в прогретом помещении (провод прогревается от 18 до 72 часов);
  • установкой палатки и использование тепловых пушек;
  • трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

  • 60 минут – от 0 до -10 °С;
  • 40 минут от -10 до -20 °С;
  • 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.


Вид техники для работы, конструкция и принцип работы

Для копки траншеи используется несколько видов машин:

  1. Мини-трактор. Способен вырыть траншею на глубину 2 метра при ширине до 40 см. Очень удобный агрегат, так как проходит на любой участок благодаря своим компактным размерам. Экскаваторы весят от 2 до 5 тонн. Чем больше трактор по весу, тем больший объем он способен выкопать за смену работы.
  2. Трактор с пилой. По-другому этот агрегат называется «баровая машина». В основе конструкции заложена «бесконечная пила». Она натянута между ведущим и ведомым механизмами. Принцип ее работы схож с бензопилой или ленточнопильным станком. Пила устанавливается сзади трактора на высоте 1 метра. Она врезается в землю под углом 65 градусов и начинается резать грунт с помощью скребков и цепи. В зависимости от модели ее скорость в среднем составляет 2 метра в секунду. На базе баровой машины устанавливают гидропривод – он позволяет справляться с мерзлым и слишком плотным грунтом.
  3. Трактор-погрузчик. Такая машина способна одновременно рыть землю и погружать ее на самосвал. Очень удобно, когда планируется убирать отработанный грунт на другое место участка. На технику реально установить ковши шириной 20-30 см. В конструкции установлен гидромолот – он позволяет разбить большие камни, которые могут встречаться при копке траншеи.

В зависимости от разных параметров происходит подбор специализированной техники.

Что это за способ?

Так как ручной труд часто приходится выполнять самостоятельно, а заказывать ручную копку иногда дорого и нецелесообразно – используют рытье трактором. Этот способ включает применение специальной землеройной техники, которая приезжает на участок и выкапывает траншеи под дальнейшее строительство.

При разработке грунта из траншеи только специалист сможет определить ее ширину и глубину. Зачастую руководствуются СНиП и нормативными документами, чтобы правильно вычислить нужные показатели для копки. Трактор работает со специальными ковшами, которыми можно регулировать ширину и глубину колеи.

Рытье трактором происходит гораздо быстрее, чем работа штыковой и совковой лопатой. За рулем трактора работает специалист, который знает все нюансы и тонкости процесса, поэтому хозяину участка не стоит переживать о возможных ошибках. После разработки грунта его складывают на отвалы в пределах участка.

Как устанавливать подоконник: пошаговая инструкция, особенности монтажа и рекомендации

Разновидности

Еще на этапе планирования траншеи, и составления образного рисунка, конструктор должен определиться какие стенки и откосы у него будут. У каждой отдельной разновидности есть свои особенности:

  1. Траншеи прямоугольной формы с отвесными стенками чаще всего используются в случаях, если необходимо провести минимальный объем земляных работ.

    Главный их недостаток – необходимость крепления стенок, чтоб уберечь их от обвала, и обеспечить безопасность рабочих, которые будут трудиться.

    Отвесные стенки можно делать лишь при условии полного отсутствия грунтовых вод в месте работы, и нормальном уровне влажности.

  2. Вертикальные стенки используются при необходимости глубоких траншей в слабосыпучих грунтах, или если поблизости есть отвесные сооружения, расположенные над землей или под ней. Вертикальное крепление предусматривает вертикально монтированные доски с минимальной толщиной 5 см, которые прижаты к стенкам траншеи распорками.

Траншеи с откосами не нуждаются в дополнительных подпорках, а потому дают возможность широко использовать технику для выполнения земляных работ. Они имеют большую ширину, а потому требуют большой полосы земли.

Любой угол, в силу его притяжения к земле, стремится сдвинуться в сторону. Это чревато не только обвалами, но и несчастными случаями на производстве

Чтоб избежать подобных ситуаций важно определить правильный уклон откоса, в соответствии с нормами и рекомендациями

Порядок прокладки кабельных линий в траншее

Технология прокладки кабеля в траншее предусматривает несколько чередующихся друг за другом процессов:

  • По дну траншеи устраивается песчаная подушка толщиной слоя 100 миллиметров. Можно использовать мелкую землю, без камней, мусора и шлака
  • Трубы с заключёнными в них кабелями укладываются на песок.
  • Устанавливаются соединительные муфты.
  • Проводится обратная засыпка кабеля. В качестве верхнего слоя используют землю или песок.

Использование сигнальной ленты в траншее предполагает проведение определённых действий

Прокладывая сигнально-предупредительную ленту над кабелем с надписью «осторожно кабель!», проводят присыпку высоту 300 миллиметров. Лента должна иметь красный цвет и располагаться на уровне 400 миллиметров от низа отметки траншеи.

Какой техникой производится?

Заполнение траншей со смонтированными инженерными сетями выполняется в 2 приема.

Прежде насыпают грунтом и подбивают ручным способом пазухи и присыпают трубы с уровнем над верхом не меньше 0.2 м, с последующей аккуратной послойной трамбовкой, а в холодный период года для трубопроводов из керамики, асбестоцемент и полиэтилена допустимый покровной уровень — 0.5 м.

После этой операции, оставшаяся доля выработки осторожного засыпается бульдозерами. Засыпка в стесненных геометрических условиях производится с использованием специализированных уплотняющих механизмов статического, виброударного воздействия, способных обеспечить допустимый коэффициент уплотнения не меньше 0.98

Засыпка в стесненных геометрических условиях производится с использованием специализированных уплотняющих механизмов статического, виброударного воздействия, способных обеспечить допустимый коэффициент уплотнения не меньше 0.98.

Бульдозер

Особенность выполнения работ по обустройству обратных засыпок в холодное время года состоит в том, что ее производят талой и малоувлажненной почвой, и по нормативам количество такого замерзшего грунта в общем объеме почвы траншеи не может превышать 15.1 %.

Из вышеприведенной схемы обратной засыпки при использовании бульдозера вытекает, что зону отвала, где забирают землю, разбивают на самостоятельные, разрабатываемые в порядке преемственности части.

Бульдозер подступает к кромке отвала с торцевой части под определенным углом, набирает грунт на I участке и, переместив его в траншею, переходит к II участку. Землю с зон II/IV/VI перебрасывают в выработку поперечными ходами бульдозера, а с I/III/V/VII — косыми.

Подобный метод выполнения работ уменьшает протяженность подходов груженой техники и оптимизирует операции по набору почвы.

Вручную

Засыпку траншейных углублений со смонтированными технологическими сетями в непросадочных почвах с последующим уплотнением производят в 2 стадии.

На 1-й засыпают и подбивают ручным способом пазухи не мерзлой почвой, с твердыми включениями фракцией не выше 1/10 Д труб с материалом:

  • асбест,
  • пластмасс,
  • керамика и железобетон,

а при минусовых окружающих температурах — 0,5 м над верхней точкой трубопровода, а для труб из другого материала — грунтовыми слоями без включений на 0.2 м над верхней линией конструкции с подбивкой свободных объемов пазух и однородным по-слоевым сжиманием электротрамбовками, например, ИЭ-4503 пока не будет достигнута проектная плотность по окружности и протяженности труб.

Экскаватор

На 2-й стадии осуществляется наполнение верхней части траншеи почвой, не содержащей твердых включений методом осторожного сбрасывания слоя грунта бульдозером проходка — перекрестная косопоперечная. В этом случае послойное уплотнение труб осуществляется предпочтительно пневматическими или движковыми утрамбовками, а также способом виброуплотнения

При довольной большой глубине и габаритам сети набивка по слоям почвы выполняется катком ДУ-10А с малым габаритом и плотностью почвы, установленной по проекту

В этом случае послойное уплотнение труб осуществляется предпочтительно пневматическими или движковыми утрамбовками, а также способом виброуплотнения. При довольной большой глубине и габаритам сети набивка по слоям почвы выполняется катком ДУ-10А с малым габаритом и плотностью почвы, установленной по проекту.

Пазухи, которые образуются между трубопроводом и отвесными стенами траншеи засыпают послойным методом экскаватором ЭО-3532А/2621В/3123/4225 с толщиной грунтового слоя не выше 0.25 м.

Технические характеристика транспорта для выполнения обратной засыпки траншеи:

Отличие от минибары

Траншеекопатели для мотоблоков могут быть цепными и дисковыми. Цепная насадка, как и стандартный ручной грунторез, напоминает бензопилу гигантских размеров. Размер рабочей стрелы позволяет копать траншеи более метра глубиной.

Дисковый траншеекопатель представляет собой зубчатое колесо, которое разрушает мягкие и твердые грунты, в том числе участки, содержащие щебень.

Такая подвеска отличается простотой эксплуатации и невысокой ценой, по сравнению с другими видами грунторезов:

  1. Крепление подвесного оборудования на мотоблок осуществляется с помощью соединительных муфт.
  2. Мощность подвесного траншеекопателя напрямую зависит от мощности мотоблока.
  3. Система соединительных муфт устроена таким образом, что подвеску можно крепить на разные модели мотоблоков.

При покупке подвесного оборудования необходимо обращать внимание, с какими моделями мотоблоков его можно совмещать. Минибара, в отличие от подвесного траншеекопателя, имеет собственную базу и стационарный двигатель

Оборудование минибары размещено на небольшой платформе, и может быть доукомплектовано:

Минибара, в отличие от подвесного траншеекопателя, имеет собственную базу и стационарный двигатель. Оборудование минибары размещено на небольшой платформе, и может быть доукомплектовано:

  • буром,
  • бензопилой,
  • бетономешалкой,
  • самосвальным кузовом.

Планирование и расчет траншеи под систему водоснабжения

Перед тем, как выкопать траншею под водопровод, необходимо провести ряд подготовительных мероприятий, важнейшими из которых являются планирование и расчет.

На этом этапе следует тщательно продумать маршрут прокладки трубы на участке, учитывая его особенности и возможность наличия на нем других коммуникаций – газопровода, канализации, электрических кабелей и сетей связи.

Совет

: Даже если вы уверены в отсутствии на участке каких-либо коммуникаций, лучше удостовериться в этом факте. Если это выяснится в процессе разработки траншеи, придется прокладывать ее в другом месте, что увеличит срок и стоимость выполнения работ.

Если выяснилось, что на участке заложены сети других коммуникаций, необходимо выкопать траншею для трубы на безопасном расстоянии от них. Приведем стандартные величины отступа:

  • от газопровода – на 1 м;
  • от канализации – на 0,2 м;
  • от сетей теплоснабжения – на 1,5 м;
  • от силовых электрических кабелей – на 0,5 м.

Выбор оптимальной формы сечения траншеи под водопровод

Геометрия сечения выбирается в зависимости от типа грунта, глубины и ширины траншеи. Она бывает трех видов:

  • Прямоугольная . Самая простая и низкозатратная форма. Востребована при небольшой ширине выемки и глубине копания до 1,5 м. Эффективна на плотных грунтах, когда не требуется укреплять стенки.
  • Трапециевидная . Более трудоемкая форма траншеи. Однако не требует укрепления стенок и в целом более удобна при прокладке труб. Эффективна при заглублении траншеи ниже, чем 1,5 м.
  • Смешанная . Применяется в случаях, когда заглубление достигает уровня залегания грунтовых вод.

Выбор ширины траншеи под систему водоснабжения

Ширина канала для прокладки водопроводной трубы при ее закладке на глубину не менее 3 м регламентирована требованиями СНиП 2.04.02-84. В остальных случаях она выбирается произвольно и зависит от ширины лопаты (при ручной копке) или ковша (при разработке траншеи экскаватором). Здесь важным показателем является удобство извлечения грунта. Поэтому ширина траншеи варьируется от 0,5 м до 0,8 м в зависимости от заглубления.

Оптимальная глубина траншеи под прокладку водопровода

Руководящие документы настаивают, что глубина траншеи под водопровод была как минимум на 0,5 метров ниже среднего уровня промерзания грунта, который в центральных регионах России составляет 1,6 м. Соответственно глубина траншеи в Москве и Московской области должна быть не менее 2,1 м.

Совет

: Если условия земельного участка и структура грунта не позволяют достичь оптимальной глубины, необходимо спрятать трубу в термозащитный кожух и дополнительно проложить разогревающий кабель.

Извлечение двутавровых балок

2.16. Состав работ:

установка копрового
оборудования (копра);

установка
и закрепление на балке специального захвата;

выдергивание балки с
перестроповкой;

перемещение
балки с укладкой в штабель;

передвижение копра по
ходу работ.

2.17. Производство работ:

извлечение
металлических двутавровых балок производится специальной установкой,
смонтированной на кране Э-10011;

извлечение балок
производится с переставкой в зависимости от длины балки;

в случае невозможности
использования специальной установки для извлечения двутавровых балок последние
извлекаются с помощью гидравлического домкрата и крана;

в каждом конкретном
случае процент извлечения балок из грунта устанавливается проектом производства
работ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
