Выпрямление 12 вольт переменного тока. диодный мост

Трансформатор для люстры: критерии выбора

Выбирая подобное оборудование, следует обратить внимание не только на технические характеристики, но и на возможность размещения. Если планируется монтаж натяжного или подвесного потолка, вопросов не возникнет

А вот при отсутствии таковых всё становится немного сложнее. Можно выбрать довольно компактное устройство, помещающееся в распределительной коробке, но стоит учитывать, что малые габариты означают и меньшую мощность, которой может не хватить, если потребителей окажется много. Если в люстре вышел из строя штатный трансформатор, то всё просто – демонтируем его и приобретаем идентичный. А что делать, если решено поменять лампы накаливания на галогеновые или светодиодные, сейчас разберём подробнее.

Рассмотрим вариант. Планируется установить 8 галогеновых ламп мощностью 30 Вт каждая. Производим расчёты: 8 × 30 + 10% = 264 Вт

Обратив внимание на линейку мощностей предлагаемых производителем, можно увидеть, что ближайший показатель в большую сторону – это трансформатор 12 вольт 300 ватт. Именно его и следует приобрести.Ниже можно увидеть схему электронного трансформатора для галогенных ламп 12 В

Сколько стоит и где купить понижающий трансформатор 220/12 Вольт – обзор цен

Цена на трансформаторы 220 на 12 Вольт зависит от их технических характеристик, назначения и степени защиты, а также места их реализации. Данные изделия можно купить в магазинах светотехники и электротехнических изделий, торговых сетях различного оборудования и строительных материалов, а также в сети Интернет.

В отделах светотехнических и электротехнических изделий всегда есть в продаже понижающие трансформаторы различных марок и конструкций

В следующей таблице приведена стоимость различных моделей понижающих трансформаторов при реализации их через интернет-ресурсы, по состоянию на II квартал 2018 года.

Модель	Технические характеристики	Средняя стоимость (по состоянию на май 2018 г.), рублей
TDM SQ0360-0011	Электромагнитный 220/12В 35−105Вт	529
TDM SQ0360-0010	Электромагнитный 220/12В 20−60Вт	389
ЯТП-0,25	Электромагнитный 0,25 кВт, 220/12В, IP30	1500
GALS ET-190K	Электронный 220/12V 105W	550
GALS ET-190T	Электронный 220/12V 250W	1469

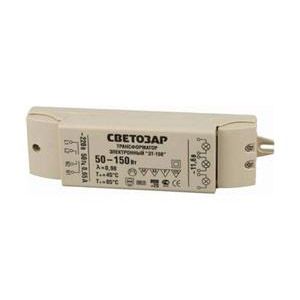

СВЕТОЗАР SV-44955	Электронный 220/12В, 1 вход−2 выхода	215
СВЕТОЗАР SV-44965	Электронный 220/12В 2 входа−3 выхода	649
NT-EH-060-EN Navigator	Электронный 220−12V 60W	200
NT-EH-105-EN Navigator	Электронный 220−12V 105W	270

трансформатор TDM SQ0360-0010
ЯТП-0,25
GALS ET-190K
GALS ET-190T
NT-EH-060-EN Navigator
NT-EH-105-EN Navigator

Наличие различных моделей, отличающихся по техническим характеристикам, размерам и условиям эксплуатации, позволяет выбрать понижающий трансформатор в соответствии с предъявляемыми к нему требованиями в разных ценовых диапазонах.

В настоящее время купить преобразователь напряжения не составляет труда, главное − сделать правильный выбор в многообразии предложений на рынке электротехнических изделий

Конструктивные особенности

Существуют автоматы различных конструктивных исполнений. Рассмотрим разные варианты:

1. однополюсные применяются в сети 220 вольт. Чем они отличаются? У них подключается только один-единственный фазный провод
2. двуполюсные тоже применяются в сети, которая, как и в предыдущем случае, составляет 220 вольт, их главное отличие в том, что в их схеме подключаются два провода. Фаза и ноль.
3. трёхполюсные могут использоваться в сети 380 вольт. Подключаются в таких устройствах три обычных фазных провода.
4. четырёхполюсные автоматические выключатели. Применяются, как и трёхполюсные, в сети 380 вольт. К ним подключаются три стандартных фазных провода, а помимо них один нулевой.

Наиболее распространённым в бытовой сети являются однополюсные и двуполюсные. Оптимально наиболее в такой сети использовать двуполюсный автоматический выключатель и именно его мы рассмотрели в статье. Это так потому что:

1. В него включаются сразу два провода. Как уже было сказано выше, эти провода — ноль и фаза. Если у пользователя появляется такая необходимость, то допустимо разорвать цепь полностью. Если возникнет перенапряжение на нуле, то если мы отключим автомат, сумеем спасти технику.
2. Двуполюсный автоматический выключатель прост в использовании. Также прост и в монтаже. Устанавливается всего лишь одним щелчком на так называемую дин-рейку.
3. Провода в двуполюсных автоматах легко подключить и, по возникшей необходимости, отключить. Для этого нужно всего лишь открутить четыре винта.
4. Автомат можно легко при желании поменять на УЗО или диф-автоматический выключатель. Способ подключения при этом и длина проводов одна и та же.

Что такое понижающий трансформатор?

Итак, трансформатором называется электрический прибор, занимающийся преобразованием электрической энергии, а именно — изменением напряжения. Если выходное, то есть измененное, напряжение получается меньше входного, трансформатор называют понижающим. Если наоборот, в результате преобразование напряжение увеличивается, то трансформатор называют повышающим.

Понижающий трансформатор 220/12

Для чего нужен понижающий трансформатор в быту? Низковольтным электричеством питаются ноутбуки и мобильные телефоны, но они всегда продаются вместе с трансформаторами, именуемыми в обиходе «блоками питания». Иное дело — низковольтное освещение, в котором используются галогенные или ультрасовременные светодиодные светильники.

Обзавестись таковым хотят сегодня очень многие — из-за целого ряда преимуществ:

• отсутствует опасность поражения электротоком и возникновения пожара (особенно желательно оборудовать таким освещением ванные комнаты и другие помещения с повышенной влажностью);
• по сравнению с традиционными низковольтные светильники являются намного более экономичными: к примеру, светодиоды при той же светимости потребляют энергии в 15 раз меньше, чем лампа накаливания на 220 В;
• служат низковольтные светильники гораздо дольше аналогов на 220 В: производители светодиодов обещают 50 тыс. часов работы и при этом на 3 года даже дают гарантию.

Чтобы подключить такую систему освещения, трансформатор приходится приобретать отдельно. Но в самом простом исполнении его можно сделать и самостоятельно.

Предупреждения

Как проверить понижающий трансформатор

Для того чтобы проверить исправность и работоспособность понижающего трансформатора, понадобится мультиметр (тестер) – комбинированный электроизмерительный прибор. Если на трансформаторе отсутствует маркировка, то изначально определяются концы обеих обмоток. Для этого щупы тестера прикладываются к выводным клеммам (проводам) проверяемого устройства, при этом мультиметр используется в режиме измерения сопротивления. Когда концы обмоток обозначены, определяется, какая из них первичная, а какая − вторичная. Для этого изучаются значения сопротивлений в обмотках, в первичной оно будет больше, во вторичной – меньше.

Использование мультиметра для проверки работоспособности трансформатора напряжения

При наличии большего количества обмоток работы выполняются аналогично, с той лишь разницей, что появляется необходимость в прозвонке большего количества выводов. Для проверки работоспособности на первичную обмотку подаётся напряжение, а ко вторичной подключается нагрузка в виде источника света соответствующего класса напряжения.

Статья по теме:

Как устроены пакетные выключатели и включатели?

Проворачивая рукоятку, пружина начинает влиять на механизм. Проворачивается шайба и подвижные контакты. Упор расположенный в крышке блокирует ход шайбы. Пластины, изготовленные из фибры, к ним и крепятся подвижные контакты. Из-за того, что материал нагревается, выделяется газ сквозь отверстия пакета. В это же время в корпус попадает неионизированный воздух, что гасит дугу.

Простота конструкции и удобство в эксплуатации определяет назначение выключателя. Выбор модели зависит от условий, в которых будет использоваться прибор – при повышенной влажности, в сухих помещениях, для щитков.

Специальные трансформаторы для светодиодных светильников

Альтернативным вариантом
источника напряжения, который некоторые пользователи тоже называют
трансформатором, является импульсный блок. Он устроен совершенно иным образом.
В частности, отсутствует массивный и шумный входной трансформатор. Основным
узлом является преобразователь, изменяющий сетевую синусоиду на импульсный
график. Схема работы такого устройства довольно сложна и заслуживает отдельного
рассмотрения.

Иногда предпринимаются попытки подключать 12 В светодиодные лампочки через трансформатор для галогенок. На первый взгляд, напряжение подходит, все должно нормально работать. На практике получается, что светодиодные лампы дают несвойственный им оттенок, при увеличении нагрузки начинают пульсировать, мигать. Оказывается, на таких блоках не напрасно наносится эта предупреждающая надпись — там установлены высокочастотные трансформаторы, не подходящие для нормальной работы светодиодных ламп.

Обычная частота сетевого тока — 50 Гц, а у источников питания для галогенок рабочее значение находится в диапазоне 30000-50000 Гц. Кроме того, они предназначены для работы с определенной минимальной нагрузкой. Если мощности светодиодных ламп не будет хватать, блок просто отключится. Дополнительной проблемой становится полярность — для галогенок она не имеет значения, поэтому на выходе плюс и минус не указываются.

Для чего нужен пакетник

Пакетные выключатели или пакетники представляют собой устройства, используемые в системах, распределяющих и полностью отключающих электроэнергию в доме или квартире. Они предназначены для работы при невысоком напряжении в 440 вольт в сетях постоянного тока.

При использовании пакетников в сетях с переменным током, допустимое рабочее напряжение составляет уже 660 вольт. Существуют модели, предназначенные для контроля нагрузки в электрических цепях повышенной мощности.

Отключение прибора выполняется вручную, с помощью рычага. В результате, происходит переключение клемм, разъединение или соединение контактов. Пакетные выключатели устанавливаются в распределительных щитах и могут использоваться в качестве вводных выключателей.

Понижающий трансформатор с 220 на 12 вольт

Трансформаторы такого вида нашли большое применение в быту и на производстве. Основное их назначение — это запитывание низковольтных устройств, таких, как приборы освещения, рассчитанные на питание 12 вольт, или применение в блоках питания.

Вместе с тем изготовители при производстве всё чаще добавляют защиту от короткого замыкания и превышения напряжения, что оказывает положительное воздействие на срок службы как всего устройства, так и подключаемой к нему нагрузки. Правда, при этом следует понимать, что в таком случае под трансформатором понимается уже не один электронный элемент, а некоторая совокупность.

Необходимость применения источников с напряжением 12 вольт

Существуют такие места, в которых низковольтное напряжение предпочтительнее. Это объекты с повышенной влажностью, повышенным требованием к безопасности. А в сырых и пожароопасных помещениях применение сети 220 вольт вообще запрещено нормами правил устройства электроустановок (ПУЭ).

Электросеть с применением понижающего трансформатора не требует дорогостоящих защитных материалов и считается условно безопасной для жизни и здоровья человека. Использовать лампочки 12 вольт в осветительной сети не только дешевле их аналогов, но и выгоднее в том плане, что срок их службы в несколько раз выше, так как они дополнительно защищены понижающим трансформатором от бросков напряжения и шумов.

Применение для источников света

Всё чаще в качестве источников света в квартирах и офисах, а также при создании интерьерных подсветок применяются галогенные и светодиодные лампы. Благодаря своей конструкции они обладают большой яркостью свечения и сроком службы.

Маленькие размеры таких источников освещения позволяют использовать их в разноплановых местах, а малый вес светильников не утяжеляет всю конструкцию, что даёт свободу действия при их монтировании как одиночных, так и в люстре. Изготавливаются галогенные светильники с разной величиной рабочего напряжения, оно составляет 6, 12, 24 вольт. Для питания галогенных ламп применяют понижающие трансформаторы двух видов — тороидальные и импульсные.

В тороидальном преобразователе в качестве основы используется магнитопровод кольцевого типа, представляющий собой геометрическую фигуру тор. Такой вид магнитопровода является практичным и обладает наибольшим КПД. Но есть и недостатки. В первую очередь — это их габариты и вес, во вторую — повышенный нагрев при работе.

Меньшими размерами, возможностью плавного запуска, наличием стабилизации обладают электронные трансформаторы, которые применяются в цифровых блоках питания. Принцип работы этих устройств отличается от тороидальных моделей, так как, кроме трансформатора, здесь применяются дополнительные электронные детали. Участвуя в преобразовании электроэнергии, он практически не нагревается. Часто такое устройство производится со встроенными защитами, что вносит дополнительные удобства при использовании и продлевает срок службы. Единственный недостаток импульсного трансформатора — его цена.

Конструкционные особенности пакетника

В конструкцию пакетника входят контактная группа и механизм переключения. Они заключены в оболочку, где также находятся подвижные контакты, зафиксированные на квадратной втулке из электроизоляционного материала.

Устройство снабжено неподвижными контактами, клеммы которых выходят из корпуса и по своей форме напоминают ножи. Контакты соединяются и разъединяются с помощью пружины. Ею управляют посредством рубильника.

Поворот рукояти заводит пружину переключающего механизма. Она на четверть оборота поворачивает фигурную шайбу и подвижные контакты. Ход шайбы ограничивается упором, расположенным в крышке.

Подвижные контакты прикреплены к пластинам, сделанным из фибры. Материал, нагреваясь, выделяет газ, который под давлением движется сквозь отверстия пакета. Вместо газа в корпус поступает неионизированный воздух и гасит дугу.

Благодаря простоте конструкции и удобству эксплуатации пакетники широко применяют в таких сферах:

• в качестве выключателей ввода;
• для переключения цепей управления;
• как распределители электротока;
• для управления электродвигателями.

Существует множество разнотипных моделей, предназначенных для использования в разных условиях: в сухих и влажных помещениях, для установки в щитках и технологических нишах.

Схемы подключения

Существуют две схемы подключения источника питания к светодиодным лампам:

• источник со стабилизированным током;
• блок со стабилизированным напряжением.

В случае использования
трансформатора для светодиодных ламп 12 В следует выбирать схему со
стабилизацией по току. Количество приборов потребления будет определяться
только мощностью устройства, что легко рассчитать простым делением общего
значения на величину показателей единицы. Второй вариант также может быть
использован, но в этом случае понадобится установить дополнительный
токоограничивающий резистор. Его номинал рассчитывается для каждого случая
отдельно. Самым простым способом расчета станет использование
онлайн-калькулятора, обладающего вполне достаточной точностью.

Простейшая схема подключения
выглядит следующим образом:

• TV1 — трансформатор, подключенный к источнику 220 В;
• VD — диодный мост;
• C1 — конденсатор, сглаживающий пульсации.

К контактам «+» и «-»
подключаются лампы. Трансформаторы
для светодиодных светильников просты в сборке и практически не нуждаются
в настройке.

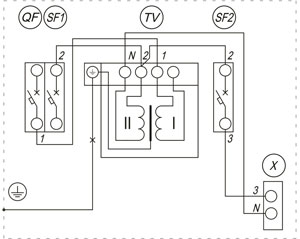

Схема подключения понижающего трансформатора

Как подключить трансформатор 220 на 12 вольт, интересует многих. Делается все просто. Подсказывает алгоритм действий маркировка в местах подключения. Выведенные клеммы на панель соединения с контактными проводами потребительского прибора обозначены латинскими буквами. Клеммы, к которым подключают нулевой провод, помечены символами N или 0. Силовая фаза — обозначение L или 220. Выходные клеммы обозначены цифрами 12 или 110. Остается не перепутать клеммы и практическими действиями ответить на вопрос, как подключить понижающий трансформатор 220.

Заводская маркировка клемм обеспечивает безопасное подключение человеком, не знакомым с подобными действиями. Импортные трансформаторы проходят отечественный сертификационный контроль и не представляют опасности при эксплуатации. Подключают изделие на 12 вольт по описанному выше принципу.

Теперь понятно, как подключают понижающий трансформатор заводского изготовления. Сложнее определиться с самодельным устройством. Сложности возникают, когда при монтаже прибора забывают промаркировать клеммы

Чтобы совершить подключение без ошибки, важно научиться визуально определять толщину проводов. Первичная катушка изготовлена из проволоки меньшего сечения, чем обмотка концевого действия

Схема подключения простая.

Надо усвоить правило, согласно которому можно получать повышающее электрическое напряжение, прибор подключают в обратном порядке (зеркальный вариант).

Принцип работы понижающего трансформатора понять легко. Эмпирически и теоретически установлено, что связь на уровне электронов в обоих катушках следует оценивать как разность магнитного потокового воздействия, создающего контакт с обоими катушками, к электронному потоку, который возникает в обмотке с меньшим числом витков. Подключая концевую катушку, обнаруживают, что в цепи появляется ток. То есть получают электроэнергию.

И здесь возникает электротехническая коллизия. Подсчитано, что подаваемая энергия от генератора на первичную катушку равна энергии, направленной в созданную цепь. И это происходит, когда между обмотками нет металлического, гальванического контакта. Передается энергия путем создания мощного магнитного потока, имеющего переменные характеристики.

В электротехнике есть термин «рассеивание». Магнитный поток на пути следования теряет мощность. И это плохо. Исправляет положение конструктивная особенность устройства трансформаторов. Созданные конструкции металлических магнитных путей не допускают рассеивания магнитного потока по цепи. В результате магнитные потоки первой катушки равны значениям второй или почти равны.

Элементы оборудования

Настало время рассмотреть каждый из элементов приведенных схем более подробно.

Кабель

Начнем с важного – кабель для бани нужно выбрать правильно, с учетом всего – деревянного окружения, высоких температур, пожароопасности, повышенной влажности. Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной

Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону

Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной. Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону.

Если в парилке и мыльной у вас не будет проложено никаких проводов, то о термостойкости можно и не заботиться – достаточно того температурного диапазона (до +60 градусов), который свойственен хорошим, годным проводам для проводки в прочих помещениях. Это сделанный по немецкому стандарту кабель NYM и его российский аналог ВВГнг.

Есть термостойкая изоляция, которая выдерживает повышенную температуру и сделана из кремнийорганической резины. Она используется в кабелях ПРКС и РКГМ. Последний часто ставят во влажных и/или высокотемпературных помещениях – ванных, банях, подвалах. Ориентируйтесь на сказанное выше – такой провод нужен там, где нет возможности избежать проводки внутри парной и моечной.

Крепление кабеля

Как мы уже упоминали выше, в бане допустима скрытая и открытая проводка. Если выбор делается в пользу скрытой, то прятать ее следует исключительно в пластиковую гофру, а не металлическую.

Область применения

На картинке представлены основные типы пакетных выключателей:

Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства. Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом. Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.

На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM. В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник. При переключении аппарата в положение 3, катушка пускателя КМ1 обесточивается, и подается на пускатели КМ2 и КМ3, которые включают двигатель в сеть по схеме двойная звезда.

Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!

Будет полезно прочитать:

Что такое пакетник

Пакетный выключатель – это коммутационный прибор, используемый в сетях постоянного и переменного тока и коммутации цепей с током до 100А с напряжением 220В и до 60А с напряжением до 380В. Чтобы вам включить или выключить этот прибор – нужно повернуть рукоять. Устанавливались в электрощитах старого образца.

Пакетные выключатели бывают разных типов с разным количеством групп контактов и положений переключателя, что вы можете видеть на рисунке ниже. Это значит, что с помощью пакетника можно не только включать и выключать питание в цепи, но и переключать, выбирая нужную цепь или группу цепей. Таким образом часто организовываются переключатели режимов управления электроприводом – местное или дистанционное и другие функции.

Соответственно в зависимости от числа групп контактов пакетный выключатель может быть однофазный или трёхфазный, хотя присвоение таких названий в корне неверно, здесь лучше подходит классификация по числу полюсов.

В быту пакетники встречаются и по сей день в подъездных электрощитах многоквартирных домов. С их помощью отключается питание с вводного кабеля на квартиру. Переключение цепей происходит вручную.

Часто возникает вопрос о том, как включить пакетник. Это достаточно просто, осмотрите устройство, на лицевой панели за рукоятью выбиты назначения положений: I – включено, O – отключено. Поверните рукоять на 90 градусов так, чтобы она стояла вдоль меток «I» и вы его включите.

На схемах обозначения по ГОСТ 2.755-87 может выполняться как обычный разъединитель с соответствующим количеством полюсов, связанных механически.

Также допускается составление обозначений согласно конструкции.

Типовая схема подключения:

Пакетные выключатели и переключатели

Общее устройство и принцип работы

Трансформатор — это электротехнический прибор, с помощью которого происходит уменьшение или увеличение переменного электрического напряжения. Такие трансформаторы называют понижающими или повышающими. При этом следует отметить, что существуют и такие приборы, которые оставляют значение переменного напряжения неизменным, они носят название гальванические.

Любой трансформатор состоит из таких основных частей:

• магнитопровода (сердечника);
• обмоток;
• каркаса для расположения обмоток;
• изолятора;
• различных конструктивных элементов (скоб для крепления, планок для вывода контактов и т. п. ).

Трансформатор имеет в своей конструкции две или более обмоток, связанных между собой индуктивностью. Они могут быть как проволочного, так и ленточного типа и всегда покрываются изоляционным слоем. Обмотки наматываются на магнитопровод, изготовленный из мягкого ферромагнитного материала. Первичная обмотка подключается к источнику напряжения, а вторичная — к нагрузке.

Общий принцип работы устройства, вне зависимости от его вида и назначения, заключается в следующем. На первичную обмотку прибора подаётся переменное напряжение, это приводит к появлению в ней переменного тока. Этот ток, в свою очередь, приводит к созданию в сердечнике переменного магнитного поля, под действием которого происходит появление переменной электродвижущей силы (ЭДС) в обмотках. Во время подключения вторичной обмотки к нагрузке по ней начинает протекать переменный ток. Обмотка, на которую подводится электроэнергия, называется первичной. Вторая, подсоединённая к нагрузке и потребляющая ток, называется вторичной.

В зависимости от конструкции устройства бывают:

• автотрансформаторные;
• импульсные;
• разделительные;
• пик-трансформаторы.

По способу охлаждения трансформаторы бывают с воздушным охлаждением и жидкостным. Кроме того, производятся приборы с комбинированным охлаждением, жидкостно-воздушным.

К главным техническим характеристикам устройств можно отнести:

• величину напряжения: высоковольтный, низковольтный;
• тип преобразования: повышающий, понижающий;
• число фаз: однофазный или трехфазный;
• число обмоток: двухобмоточный или многообмоточный;
• форму сердечника: стержневой, тороидальный, броневой.

Основным показателем устройства является номинальная мощность, единица измерения которой — вольт-ампер (ВА). Маломощными принято считать устройства, передающие десятки вольт-ампер, средней мощности — сотни, а большой — до нескольких тысяч вольт-ампер.

Отдельно хочется остановиться на немаловажном параметре, таком, как коэффициент трансформации. Это значение показывает величину соотношения между входным и выходным напряжением и прямо пропорционально отношению количества витков соответствующих обмоток

Почему нельзя использовать ЭТ со светодиодными лампами

Есть пять причин, по которым нельзя обеспечивать питание светодиодных ламп, используя стандартные электронные трансформаторы:

• Светодиодные лампы предусматривают необходимость постоянного напряжения, что обусловлено их нелинейной вольтамперной характеристикой и чувствительностью к любым отклонениям от номинального показателя напряжения. При малейшем превышении такие лампы в итоге могут быстро выйти из строя.
• Электронные трансформаторы являются источниками переменного напряжения с высокой частотой, а показатели всплесков и пиков в некоторых ситуациях достигают 40В, что в итоге часто приводит к полной поломке светодиодов или же драйверов, использующихся в конструкции современных LED-ламп. Помимо этого, подобный подход чреват их нестабильной работой.
• Электронные трансформаторы отличаются наличием в них минимальной нагрузки. Таким образом, если нагрузка подключенной лампы не будет достигать уровня, указанного на блоке питания, трансформатор может вообще не начать работать или же будет работать с повышенными пульсациями, отключаться. Это является критичным моментом, так как потребляемая мощность галогенных ламп значительно превышает аналогичные показатели у светодиодных.
• Блоки питания, предназначенные для энергоснабжения светодиодных ламп, обеспечивают стабилизированное и постоянное напряжение.
• Галогенные лампы отличаются непривередливостью к тому, идет через сеть постоянный или переменный ток. Роль играет только его напряжение. В связи с этим их можно подключать к любым источникам питания.

Принцип работы понижающего трансформатора

Низковольтные галогенные светильники или лампа 220 вольт

Естественно, многие небезосновательно утверждают, что проще для освещения в квартире использовать стандартные лампы накаливания 220 вольт

. Отчасти это, верно, но, несмотря на первичные затраты на установку преобразователя для подключения низковольтных светильников такое освещение обладает целым рядом преимуществ.

В первую очередь, эксплуатационный ресурс и надёжность галогенного светильника с лихвой перекроют затраты на установку трансформатора. Плюс, ко всему благодаря тому, что современные адаптеры оснащаются дополнительными системами защиты от перепада напряжения и короткого замыкания 12 вольтовые источники света будут работать намного дольше, чем стандартные лампы накаливания 220 вольт.

Для подключения галогенных ламп на 12 вольт используют трансформатор 220 вольт, 12 вольт — оптимальное напряжение для работы большого количества ламп, к которым относятся галогенные, светодиодные и некоторые лампы-«экономки».

Сегодня чаще всего для создания яркого и экономного освещения используют систему галогенных ламп, подключенных посредством трансформатора на 12 вольт. Помимо того, что галогенное освещение обладает полным и ярким спектром света, его можно устанавливать в непосредственной близости к местам повышенной влажности, так как такие лампы имеют повышенный уровень энергобезопасности.

Принцип работы

В переводе с латинского языка слово transformare означает «преобразовать». Трансформатор предназначен для изменения подаваемого напряжения. Если входное напряжение больше, чем величина выходного, трансформатор называют понижающим. Если значение электрического питания на входе устройства меньше, чем на выходе, значит, это повышающий трансформатор.

Принцип работы прибора основан на эффекте электромагнитной индукции. Смысл физического явления состоит в том, что электрический ток возникает в проводнике, который помещён в изменяемое с течением времени магнитное поле. Природный феномен был открыт Майклом Фарадеем в 1831 году.

К первичному индуктору трансформаторного устройства подводится переменный ток. В металлическом сердечнике возбуждается магнитное поле, которое меняется с частотой подаваемого напряжения. Во вторичной обмотке появляется индукционный ток, сила которого зависит от соотношения количества витков входящей и выходящей катушек.

Основными параметрами, характеризующими функциональность трансформатора, принято считать входное и выходное напряжение, а также мощность аппарата. Последний показатель, который является главным критерием при выборе устройства, определяет величину подключаемой нагрузки. Подсоединяемый прибор должен иметь мощность на 20% меньше нормы, указанной в техническом паспорте трансформатора.

В электротехнике различают три вида трансформаторов:

1. Стержневой. Сердечник расположен внутри обмоток.
2. Броневой. Бо́льшая часть обмотки накрывается магнитопроводом.
3. Тороидальный. Магнитная система выполнена в форме кольца.

При эксплуатации трансформатор подключают к заземляющей шине во избежание поражения человека током в аварийной ситуации. Обслуживание агрегата заключается в периодическом осмотре и очищении от грязи и пыли. При обрыве обмотки и коротком замыкании прибор демонтируется и производится перемотка повреждённой цепи.

Основные выводы

Использование трансформаторов для светодиодных ламп имеет некоторые особенности:

• доступность, дешевизна трансформаторов;
• есть возможность переделать устройство с другими
  параметрами под нужное напряжение;
• схема безопасна при выполнении каких-либо работ,
  так как гальванически развязана с сетью питания.

Однако, есть и некоторые недостатки:

• прибор получается громоздким и тяжелым;
• во время работы он издает гул;
• требуется надежное ограничение по силе тока,
  иначе трансформатор сгорит от перегрузки.

Суммируя эти особенности, можно сделать вывод об ограниченной сфере использования такого источника. Он подойдет для несложных экспериментов или опытов с подсветкой. В то же время, трансформатор недорог, прост в изготовлении и ремонте, что делает его наиболее предпочтительным для домашних мастеров, любителей технического творчества.

Предыдущая
СветодиодыМигающий светодиод: как сделать, подключить и где применять
Следующая
СветодиодыКак правильно паять светодиоды SMD

Подведём итоги

Перед приобретением понижающего трансформатора для дома важно высчитать все параметры. Не стоит относиться к этому небрежно, ведь от правильности расчётов зависит долговечность работы преобразователя

Если же решено изготовить подобное устройство самостоятельно, то отнестись к вычислениям нужно ещё более внимательно. Если, конечно, домашний мастер рассчитывает использовать готовый преобразователь.

Надеемся, что наш уважаемый читатель нашёл для себя нужную информацию в сегодняшней статье. Если у вас остались вопросы по теме, задавайте их в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит

А, возможно, у кого-либо есть опыт изготовления понижающих трансформаторов (неважно − удачный или нет). В этом случае просим поделиться им с начинающими домашними мастерами

А напоследок предлагаем ознакомиться с коротким, но весьма информативным видео по сегодняшней теме.
