Трап для душа в полу под плитку: выбор и установка

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

• выполняет фильтрацию сточной воды от крупных загрязнений;
• обеспечивает полную герметизацию с напольным покрытием;
• защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Виды трапов и их устройство

Трап для душа в полу под плитку с сухим затвором

В зависимости от конструкции и расположения, все душевые трапы подразделяются на точечные, линейные и пристенные

Точечный

Точечный вид данных водосливных устройств состоит из следующих частей:

• Декоративная решетка – квадратная или круглая пластина размером от 100×100 или 150×150 мм с отверстиями округлой, овальной формы. Закрывает водоприемную часть трапа и служит для первичной фильтрации, попадающего в него стоков от крупных частиц.
• Стакан (грибок) – вставляемый в корпус элемент, имеющий в верхней части площадку для крепления декоративной решетки. При монтаже цилиндрическая его часть подрезается для регулирования высоты стяжки.
• Затвор (сухой или мокрый) – элемент трапа, служащий для предотвращения попадания неприятных запахов из канализационной системы в помещения ванной комнаты. Сухой затвор работает (с подвижным поплавком, 2 створками, пружинный обратный клапан) при наличии воды, находясь при этом в открытом состоянии, но не пропуская посторонние запахи из канализации. Если поток воды через устройство прекращается или вследствие редкого использования душем она испаряется из затвора, он закрывается, преграждая пути запахам стоков. Мокрый затвор, в отличие от сухого, имеет форму коленообразного изгиба на выпускном патрубке или устроен по принципу кухонного сифона. Такой вид затвора предотвращает проникновение запахов канализации в ванную комнату благодаря постоянному наличию некоторого слоя воды.
• Корпус – цилиндрическая водоприемная часть устройства, расположенная в самой нижней его точке. В верхней части имеет фланец для сцепления с гидроизоляцией и отверстие большого диаметра (100 мм) в которое вставляется «стакан».

Также большинство современных моделей точеных трапов в комплекте поставки имеют специальную сетку для улавливания волос и ворса. Устанавливается она под декоративной решеткой.

Отдельными разновидностями таких трапов являются модели, имеющие горизонтальное, вертикальное и проходное горизонтальное расположение выпускного патрубка.

Линейный (душевой лоток)

Линейная конструкция

Линейный душевой трап под плитку представляет собой устройство, состоящее из таких элементов:

• декоративная решетка из нержавеющей стали;
• водоприемник – лоток длиной от 30 до 120 мм;
• корпус – представляет элемент, имеющий конструкцию аналогичную, как и предыдущего точечного трапа;
• затвор (поплавочный или гидрозатвор).

Пристенный

Пристенный сливной трап по конструкции похож на линейный водосливной лоток, с тем только отличием что его монтируют не в полу, а в нише стены. Для безопасности и эстетики нишу прикрывают аккуратной металлической или пластиковой панелью. Сток воды в трап происходит через щель между панелью и полом.

Звукоизоляция стен

Чтобы обеспечить комфортную акустическую обстановку, используются звукопоглощающие материалы. В небольшом жилом помещении с этой задачей справляются большой ковёр на стене и плотные шторы на окнах, но иногда требуется прибегать и к дополнительным средствам, чтобы обеспечить лучшее прослушивание, если дома установлены музыкальные центры или домашние кинотеатры.

В больших концертных залах, театрах, кинотеатрах, конференц-залах и других подобных заведениях давно применяются специальные акустические панели, которые монтируются на стены и потолки. Они выполняются из натуральных или искусственных материалов. Их назначение — поглощать звуки, чтобы обеспечить более качественное, разборчивое звучание музыки, речи. Они также устанавливаются не только в зрительных залах, но и для обеспечения более комфортной обстановки в обычных офисных помещениях, жилых комнатах, учебных классах, медицинских кабинетах и др.

Основные производители

Модель от бренда “HL”

Наиболее популярными моделями данных сантехнических устройств являются изделия следующих компаний:

• «HL»(Австрия) – модели HL 310 N, HL 310 NH, HL 310 NH -3000, HL 310 NPr-3000;
• «Viega» (Германия) – модели 557119, 583217 DN50, Advantix- Basic 687595 , 90 см;
• «AlcaPlast» (Чехия) – модели APV4444, APV3444, APV4344, APZ9-850 (напольный пристенный трап).

Также неплохие изделия выпускают такие фирмы как PlastBrno, Ravak.

Таким образом, изучив особенности конструкции различных видов душевых трапов, критерии выбора их для конкретных условий, можно не только самостоятельно приобретать данный вид сантехнических устройств, но и очень качественно производить их монтаж.

Технология монтажа

Правильно подобранный сливной душевой трап обладает устойчивостью к коррозийным изменениям, а также характеризуется надёжностью и прочностью. При необходимости, такую конструкцию можно разобрать и выполнить самостоятельную очистку.

Шаг 1. Участки всех стыков пола и стен, а также углы, тщательно обрабатываются мастикой, предотвращающей попадание влаги, а также образования плесени и очагов грибкового поражения.

Шаг 2. Сборка и последующая установка сливной системы, которая должна располагаться на прямой линии между участком врезки в систему канализации и стыка напольных плиточных элементов.

Шаг 3. Врезка в канализацию и обработка соединения при помощи силиконового сантехнического герметика. При необходимости подсоединения сливных труб от большого количества сантехнических приборов, используется стандартный переходник на несколько выходов.

Шаг 4. Дополнительная теплоизоляция бетонного основания при помощи гранулированных или экструдированных пенополистирольных листов. Контуры установленных элементов отводной системы аккуратно вырезаются при помощи строительного ножа.

Дополнительная теплоизоляция бетонного основания

Укладка теплоизоляции

Укладка утеплителя и установка трапа

Устанавливаем сифон

На этом этапе можно заменить теплоизолирующие материалы обустройством цементно-песчаной стяжки.

Шаг 5. Прокладка вдоль всех стен пластиковых деформационных бордюров или демпферной самоклеящейся ленты.

Шаг 6. Замешивание цементного раствора и нанесение его на пенополистирольную поверхность слоем в 3,5-4,0 см. Укладываемая смесь должна полностью скрывать установленный слив без фланца. Выравнивание цементной смеси выполняется строительным правилом.

Изоляция

Стяжка

Дальнейшие работы нужно выполнять примерно через три-четыре дня, после того, как бетонная стяжка хорошо застынет и наберёт полную крепость.

Выполнение облицовки стен в период высыхания стяжки

Шаг 7. Подготовка из изопласта мембраной прокладки диаметром в 15-20 см с отверстием в центральной части, и последующая фиксация винтовым способом вокруг фланца.

Шаг 8. Дополнительный слой гидроизоляции также нужно обеспечить в углах, на участках стыков и по всей поверхности под душевой кабиной. После обработки грунтовым составом наносится слой обмазочной мастики.

Нанесение грунта

Дополнительный слой гидроизоляции и установка сливного патрубка

Шаг 9. Подсоединение сифона и решетчатой накладки с прокладкой в виде резинового уплотнительного кольца.

Уплотнительное кольцо

Гидроизоляция

При правильной установке, декоративная решетка может легко демонтироваться, делая доступным для работ внутреннюю часть сливного трапа. Накладку нужно прикрыть полиэтиленом, что предотвратит попадание цементного раствора внутрь сливной системы.

Шаг 10. Нанесение ещё одного слоя цементной стяжки. При расположении сливного отверстия в центральной части душевого помещения, в диагональном направлении устанавливаются направляющие, нижний угол которых должен сходиться у трапа. Полученный треугольник также заполняется смесью.

Направляющие

Заливка смеси

Заливка стяжки с уклоном

Твердеющую цементную смесь требуется периодически увлажнять и тщательно разравнивать. На заключительном этапе удаляются направляющие, а освободившееся пространство заливается цементной смесью.

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок
Действия

Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм

При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку

Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.

Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.

Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.

В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.

Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.

Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.

В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.

Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.

В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.

Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Разновидности быстросъемных соединений для шлангов и труб

В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.

Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.

Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.

Европейские соединения отличаются от отечественного стандарта.Обратите внимание! Такие быстросъемные соединения применяются в системах, транспортирующих вредные вещества в виде нефти, растворителей или кислот.

Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.

Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.

Примеры душевых в интерьере

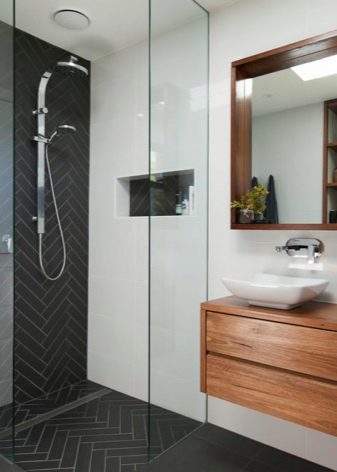

• Трап является отличной заменой привычной душевой кабине, к тому же он способен невероятно преобразить привычный интерьер в ванной комнате.
• Даже ванная комната в черно-белых тонах с современной душевой кабиной смотрится легко и стильно. Вместо привычных шторок можно использовать необычные двери-перегородки или прозрачные стенки.
• Для ванной комнаты большой семьи наилучшим вариантом будет линейный трап. Он пропускает больше количество воды и смотрится практически незаметно. Некоторые модели-невидимки можно облицевать таким же материалом, что и напольное покрытие. Таким образом, от трапа останутся заметны только четыре линии.
• Современные душевые кабины отлично вписываются не только в модные интерьерные стили, но и в классические.

• Интерьер ванной комнаты и душевой можно обыграть в любом стиле. Так, к примеру, интерьер в стиле винтаж. В данном исполнении душевая придает особое настроение ванной комнате.
• В современном классическом стиле предпочтение отдается простым формам и линиям. При этом функциональная начинка прячется от глаз. Поэтому ценители современной классики предпочитают устанавливать в ванной комнате лаконичную и компактную душевую.
• Цвет морской волны смотрится очень гармонично в интерьере ванной комнаты.
• Нежная ванная комната в стиле парижского прованса.
• Для удобства пожилых людей и детей в душевой кабине можно сделать небольшую удобную скамейку. Она также может выполнять и роль маскировки – за ней можно скрыть коммуникации.

В видео ниже вы увидите обзор и установку трапа под плитку Alcaplast APZ12.

Преимущества душа с встроенным сливом

Разнообразие лотков и трапов для сливных вод объясняется тем, что возникла потребность в душевых кабинках – не покупных, представляющих собой единую сборную конструкцию, а стационарных, без поддона и сложной электронной «начинки».

Устройство кабины отличается простотой и удобством: штанга с душем, плавно открывающиеся пластиковые двери-купе, нескользкий пол, покрытый керамической плиткой. Такое место для принятия водных процедур можно организовать самостоятельно, выложив пол и стены плиткой и правильно подключив коммуникации.

Даже без ограничительных бортиков и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано напольное покрытие – с легким наклоном, обеспечивающим отток воды в сливное устройство

Почему владельцы просторных ванных комнат и тесных санузлов выбирают данный вариант душевой кабины? Она обладает массой достоинств:

• многообразие размеров и конфигураций;
• возможность размещения в нестандартных помещениях;
• создание уникального дизайна;
• легкость ухода и регулярной уборки;
• комфортное использование душа пожилыми людьми.

Одно из технических преимуществ – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии водопровода в своей квартире или у соседей сверху) вода будет уходить через трап, вмонтированный в керамическую плитку пола.

Виды конструкций

В зависимости от особенностей применения и предназначения, сливные трапы могут различаться по нескольким параметрам, включая материал, используемый для изготовления, а также способ выполнения монтажных работ.

Разновидности сливных трапов

Виды трапов

Отличия по материалу

Отечественными и зарубежными производителями выпускаются сантехнические конструкции, выполненные из традиционных и современных материалов:

• пластиковые канализационные трапы способны выдерживать значительные нагрузки, а также обладают устойчивостью к агрессивным рабочим средам. Небольшой вес упрощает процесс установки. Полимерные трапы отличаются долговечностью, простым уходом и легкой, очень удобной эксплуатацией;

• чугунные канализационные трапы отличаются большим весом и, как правило, монтируются в промышленных условиях, где требуется обеспечить наибольшую пропускную способность и высокую износостойкость. Отдельные модели регулируются по высоте пола и используются при обустройстве, как душевых кабин, так и бассейнов, туалетов или лабораторных помещений;

• стальные канализационные трапы изготавливаются из нержавейки, поэтому наиболее востребованы при установке в условиях повышенных санитарных норм. Стальной корпус и решетка такой конструкции обладают незначительным весом, долговечные и легко могут быть установлены самостоятельно.

В частных домовладениях и квартирах предпочтение рекомендуется отдавать легким, но надёжным, быстромонтируемым изделиям, пригодным для самостоятельной установки.

Сливной трап для душа

Отличия по установке и размерам

Различные виды трапов для душевого пола

Вертикальные элементы обладают большей пропускной способностью, но требуют специальных условий монтажа.

Трапы вертикальные

Схема вертикального трапа

Горизонтальные трапы могут использоваться в любых типах помещений, вне зависимости от этажности, поэтому относятся к категории наиболее популярных и часто применяемых сантехнических изделий. Размеры и высота значительной части моделей трапа варьируются в пределах 7,5-18,0 см. Верхняя решетка или лицевая панель может иметь круглую, квадратную или прямоугольную форму.

Трапы горизонтальные

Как правило, душевые трапы устанавливаются непосредственно в пол

Каналы с дренажными свойствами

Дренажного типа лотки-каналы для душа являются разновидностью традиционного сливного трапа и, при сохранении всей функциональности, отличаются особой, вытянутой формой. Узкие и продольные водозаборники располагаются в верхней части слива, и прикрыты декоративными накладками решетчатого типа.

Общий вид канала для душа

Душевой канал

Такой канал может монтироваться как в душевой зоне, так и в любой другой части помещения. Высокая пропускная способность дополняется большой площадью водосбора, что позволяет обеспечивать полноценный слив при значительном объеме водоподачи. Предпочтение такой конструкции отдаётся в «ливневых» и «водопадных» душах.

Новый уникальный погружной стакан гидрозатвора с двухступенчатой системой защиты

Душевые лотки и дренажные каналы

Варианты затворов

Вне зависимости от типа, конструкция оснащается специальной сифонной конфигурацией или затвором, предотвращающим попадание канализационного запаха в помещение:

• наличие гидравлического затвора обеспечивает блокирование запаха водяной пробкой, поэтому конструкция получила название – мокрая система. Использование актуально в душах, которые эксплуатируются регулярно. При отсутствии систематического использование сантехническим прибором, может наблюдаться высыхание пробки или застой сточных вод, что нарушает блокирующую функцию затвора;

• применение сухого затвора позволяет блокировать канализационные запахи посредством воздушного слоя. На сегодняшний день такой вариант конструкции относится к недостаточно эффективным и менее востребованным моделям, поэтому выпускается ограниченным числом производителей.

Оптимальным вариантом, отличающимся высокой степенью надёжности, является применение универсальных систем затворов с двумя уровнями защиты, удачно совмещающих сухое и мокрое сдерживание запаха. Такое оборудование отличается оптимальным соотношением качественных характеристик и стоимости.
