Угловой камин из гипсокартона: от проектировки чертежа до шпаклевки

Строительные требования к элементам конструкции

Фундамент

Основание рассчитывается так, чтобы оно выдерживало нагрузку от камина. Некоторые модели весят от половины до целой тонны в зависимости от габаритных размеров. Фундамент камина выполняется самостоятельной конструкцией, которая не зависит в работе от основания здания. Глубина заложения принимается от 30 до 40 см. Верх основания делается из расчета ниже уровня пола на высоту кирпича.

Топочная часть

Чтобы рассчитать оптимальный объем камеры для сжигания топлива, замеряют объем комнаты (перемножают ширину, длину, высоту помещения) и делят на 50. Высоту и ширину топочной камеры принимают 2:3, глубина составляет половину или третью часть высоты с сохранением заданных параметров объема. Для лучшего отражения тепловых лучей внутри топки устанавливают металлический лист из нержавейки, иногда его отклоняют для изменения угла теплового потока. Нижнее основание топки устраивают выше пола на 30 см по требованиям пожарной безопасности. Внизу желательно устройство порога, для предотвращения выпадения топлива или продуктов сгорания. Такой карниз можно обыграть, как дополнительный декоративный элемент.

Дымоход

• чтобы в камине была сильная тяга, площадь круглого отверстия для выхода дыма выполняют меньше от 8 до 15 раз, чем основание топочной камеры;
• дымоход на своем пути наружу не должен иметь более трех поворотов;
• общая высота трубы составляет не менее 5 м;
• труба выполняется из кирпича или предусматривают совмещенный вариант, когда в декоративную кирпичную кладку вставляется стальная труба для отвода дыма.

Все размеры и требования должны быть изложены в чертеже камина, который станет отправной точкой для начала строительства. Чертежи выполняются собственноручно с привязкой к существующим условиям. Фото вариантов оформления фронтона можно найти в специализированных каталогах.

Проект камина с открытой топкой

обогрева помещения.

Это дает некую иллюзию того, что топки, как таковой, нет вовсе. Есть просто обложенный кирпичом угол с основанием, на котором можно разжечь огонь.

За видимой простотой данного сооружения кроется сложный инженерный расчет, который обеспечивает конструкции некую легкость. Качественная работа, и пожарная безопасность для каминов, построенных в деревянном доме, имеют первостепенное значение, поэтому поставлены во главу угла. Все параметры точно рассчитаны, спроектированы и воплощены в жизнь.

Стоит упомянуть про несколько тонкостей строительства камина в новом, только что построенном деревянном доме. Строительство камина, в таком случае, придется отложить примерно на год. Все дело в том, что после строительства деревянного дома должно пройти какое-то определенное время, необходимое для усадки строения. Если камин поставить в «сыром», не прошедшим усадку доме, то в скором времени могут появиться такие недочеты, как растрескивание, выброс дыма в помещение и многое другое.

Но вся прелесть камина, который представлен вниманию в том, что он спроектирован и создан таким образом, что его конструкция является, отдельным от дома, элементом:

1. У него нет тесной связи, ни со стенами, ни с самой конструкцией отделки дома.
2. Все части камина могут спокойно перенести усадку стен из дерева, при этом, нисколько не пострадав в конструкции. Это обеспечит максимальную безопасность и надежность при дальнейшей эксплуатации камина.

Видеоматериал

Видео: Мини камин для дачного домика — своими руками

Мини камин для дачного домика — своими руками

Секреты лечения болей в суставах от нашего постоянного читателя.

Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.

Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке. с гарантией качества можно на официальном сайте.

Дубинский: «Лечить боль в суставах надо прежде всего исключив это.

Сколько раз повторять: пигментные пятна мгновенно уходят от обычной.

Хотите довести свою девушку до ЭКСТАЗА. Используйте безотказную новинку.

Артрит — прямой путь к инвалидности! Как спасти себя.

Как сделать огонь для фальш-камина?

Ни о каком открытом огне в фальш-камине не может быть и речи, и даже настоящие свечи использовать довольно опасно. Поэтому разберемся, как и чем можно эффектно сымитировать очаг.
Яркая оранжево-красная светодиодная лента пускается по контуру ниши снизу. Поставь внутрь прозрачную чашу-аквариум с водой или стеклянными шариками – и с преломлением света огонь оживет.

В продаже есть безопасные биокамины, которые можно встроить в домашние имитации. Это усовершенствованная спиртовая горелка практически без запаха, дыма и риска возгорания. В закрытых помещениях без дымоходов это единственный вариант живого открытого огня.
Интересно смотрятся светильники, имитирующие огонь, или специальные электронные фоторамки. На них транслируется изображение пламени с характерными звуками и потрескиваниями. Но учти, что такие рамки довольно дорогие, ведь это упрощенная миниатюрная плазма.

Как правильно сделать камин?

Чертежи для работы

В работе по оборудованию камина весьма важно правильно интерпретировать условные обозначения на схемах и планах. Тот, кто умеет читать чертежи и имеет базовые уверенные навыки в закладки кирпичных построек, скорее всего, осилит сооружение углового камина дома

Каждая пошаговая инструкция имеет свои особенности, поэтому до того, как начать строительные работы рекомендуется предварительно уделить время изучению схем.

Работа и пошаговая кладка

Отопительная конструкция предусматривает четкий порядок действий, которые необходимо соблюдать при работе. Если халатно относиться к не столь важным на первый взгляд моментам, в будущем отопительная система может попросту развалиться, так и не дав полноценно насладиться теплом и уютом. Пошаговая инструкция включает этапы, когда следует сделать перерыв в работе и дать возможность конструкции просохнуть, раствору закрепиться. Любая деталь важна при работе, в том числе и внимательность при закладке. Соблюдается строгая порядовка линий.

Строительство

Пошаговая инструкция поможет вам сориентироваться в методике проведения строительных работ:

Закрепление металлического профиля на полу и стене

На первом этапе нам необходимо сделать разметку на полу и стене, основываясь на чертеж или эскиз камина, выполненный в бумажном виде. Чтобы лучше видеть разметку, используйте маркер, а для точности применяйте линейку и уровень

Очень важно не наделать при разметке серьезных ошибок.
Если вы планируете устанавливать внутрь углового портала вашего фальш-камина электрический прибор, то необходимо подвести к углу электричество. Проще всего сделать за камином розетку, куда и будет подключаться электрокамин или другой встроенный прибор.

Камин приобретает общие очертания

Разметка готова, производим дальнейшие работы своими руками. Берем металлический профиль и возводим из него необходимую конструкцию. В качестве основы для крепления используем пол и стены. При необходимости сделать закругленные элементы, надрезаем профиль и сгибаем его.

Обшитый гипсокартоном каркас камина

Когда каркас построен, приступаем к работе с гипсокартоном. Нам необходимо нарезать большой лист на маленькие детали по размерам на чертеже, а затем прикрепить эти куски гипсокартона к металлическому каркасу. Как мы уже сказали, изготавливая угловой камин из гипсокартона своими руками необходимо внимательно следить за размерами, чтобы зря не тратить материал. Отметим, что саморезы следует закручивать до конца и даже немного притапливать в мягкий гипсокартон, чтобы их шляпок потом не было видно.

Отделка камина подходящими декоративными материалами

Когда гипсокартон будет закреплен, необходимо взять шпаклевку и доработать образ камина, его форму. Следует замазать углубления саморезов, сделать ровные углы и стыки. Когда шпаклевка засохнет, с помощью ножа и шкурки поверхность можно сделать более идеальной. Напоследок необходимо обработать гипсокартон и шпаклевку грунтовкой, чтобы было проще крепить отделочные материалы, либо красить получившийся фальш-камин.

Отделка внешней части камина завершена

Построив основу сооружения, можно переходить непосредственно к внешней и внутренней его отделке. Начать лучше с топки. Если вы планируете устанавливать внутрь какой-либо прибор, то следует сделать соответствующую отделку. Например, если устанавливается горелка биокамина или настоящие свечи, то следует укрепить основание, положив вниз плитку, а внутреннюю часть топки отделать жаропрочным материалом, асбестом, сталью. Если топка будет пустой, отделку можно производить по желанию из любых материалов.

Внешний вид углового камина в комнате

• После топки переходим к основной внешней части. Для отделки углового камина можно использовать керамическую плитку, камень или его имитацию, пластиковые панели, сайдинг, вариантов много. Декоративный материал приклеивается на каркас с помощью клея. Сохнет такой клей обычно порядка суток.
• На верхнюю часть каркаса следует установить столешницу, можно выбрать деревянный или каменный вариант, в зависимости от предпочтений. На эту столешницу в дальнейшем можно расставить декоративные предметы, сувениры.

Заполнение топки камина декоративными элементами

Отметим, что кроме дорогостоящих отделочных материалов есть и вполне бюджетные варианты. Например, камин в углу комнаты можно просто покрасить краской подходящего цвета, самый простой вариант — белый. Гипсокартон даже прогрунтованный хорошо впитывает влагу, поэтому красить придется в два слоя.

Можно оклеить каркас самоклеющейся пленкой с подходящим рисунком или цветом. Пленка не самый практичный вариант, к тому же мы рекомендуем выбирать немецкого производителя, поскольку у китайского слишком большие проблемы с качеством (на стыках и в углах постоянно отклеивается).

Внешний вид углового фальш-камина в гостиной комнате

По завершению строительство следует установить в топку необходимый пробор: биокамин или электрокамин. Интересный вариант с размещением внутри топки фоторамки, на которой будет изображение настоящего огня.

Свечи в топке всегда к месту, они могут быть настоящими, либо искусственными, например, в виде некой гирлянды, дарующей приятное мерцание. Отлично вписываются в подобную концепцию декоративные дрова, которые можно также сделать своими руками, либо купить готовые варианты.

Построить угловой фальш-камин своими руками можно не только из гипсокартона, весьма популярны простые варианты, когда сооружение делается из обычных картонных коробок.

Отделка готового камина

Готовый камин декорируют облицовочными материалами или оставляют как есть: кирпич придаёт помещению особый шарм и аутентичность.

Как правильно сделать расшивку швов

Она производится, если фасад камина не планируется облицовывать.

1. Используем глиняный раствор: доводим до готовности глиняную пульпу, а затем высыпаем в массу очищенный и просушенный песок, смесь размешиваем до получения однородного густого состава, хорошо поддающегося формованию.
2. Чтобы производить расшивку было удобнее, при укладывании кирпичных блоков не доводим цементный раствор до наружного края стенки на 5 мм.
3. Регулярно проверяем геометрические параметры конструкции при помощи уровня.

Облицовка камина различными материалами

Вариантов декоративной отделки каминов много:

1. Готовое каминное сооружение можно оштукатурить, не затрагивая внутреннюю поверхность топливника и дымосборника. Это наиболее лёгкий метод отделки отопительного сооружения. С помощью специальных шпателей и особой техники можно создать интересные декоративные эффекты. Помимо штукатурки обычного цвета, можно использовать колорированные составы.

2. Ещё одним распространённым методом декорирования каминного сооружения является оформление его листами из гипсокартона. Материал разрезается и крепится на стальной каркас. При этом необходимо строго проверять геометрию стенок и углов, используя уровень.

3. Также камин можно облицевать огнеупорной плиткой или изящными изразцами, обложить синтетическим, диким камнем или мрамором. Для улучшения эстетических характеристик и облегчения ухода за камином декоративные камни следует покрывать специальным огнеупорным лаком.

4. Чтобы камин стал ещё эстетичнее, в нём стоит установить специальный экран. Для изготовления каминных экранов используется металлическая сетка и элементы художественной ковки. В соответствии с нормами противопожарной безопасности перед камином необходимо постелить стальной лист.

Инструкция по прокладке электропроводов

Разнообразие стилей

Современные очаги выполняются в разных стилях, всегда можно подобрать подходящий вариант для загородного дома.

Классика

В понятие классические камины входят все модели, выполненные в стилях ренессанс, барокко, ампир и т. д. Их основное преимущество заключается в универсальности, сочетаемости с разными стилями интерьера. Классические модели отлично вписываются в роскошные, богато декорированные помещения. Их особенность заключается в помпезности, торжественности, присутствии римских мотивов.

Присутствие камина в интерьере квартиры придаёт помещению изысканность и шик.

Русский

Русские камины выполняются в традиционно русском стиле, очень часто присутствуют изразцы, благодаря которым модель напоминает музейный экспонат. Они отлично сочетаются с традиционно русскими интерьерами, придадут дому изюминку.

Каждый может выбрать тот вид, особенности которого наилучшим образом согласуются с его личными вкусами и предпочтениями.

Рустик

Стиль рустик не имеют аналогов, хотя их отдельные черты встречаются в других направлениях. Визуально конструкция напоминает первобытный очаг в скале. Установка такой модели требует полного отказа от закрытых конструкций с дверцей. Повысить безопасность поможет монтаж специального экрана. Выполненные в этом стиле модели отличаются громоздкостью, массивностью, они требуют установки мощного фундамента. При изготовлении очага используется натуральные или искусственные камни.

Наличие камина позволяет осуществлять в квартире интереснейшие дизайнерские решения, которые невозможны были бы без установки каминного портала.

Модерн

Базовое оформление позаимствовано у классического стиля. Основное отличие от классики заключается в обилии прямых линий, декораций в виде барельефа. Конструкции отличаются легкостью, такие камины отлично вписываются в интерьеры офисов и загородных домов. Достаточно часто модели выполняются по высоте потолка.

В некоторых случаях камин – это не только дань моде и украшение комнаты, но также и источник тепла и уюта, особенно в начале осени.

Последовательность кладки камина из кирпичей

Устройство основания

Если в помещении выполнен пол, разбирают его участок в месте расположения будущего камина. Если есть подпол, устраивают деревянную опалубку для заливки бетона по размеру на 5 см больше, чем размер основания камина по проекту.

На дно насыпают слой щебня, перемешанного с песком для уплотнения грунта и трамбуют его. Заливку бетона выполняют на 10 см ниже существующей поверхности пола. Бетон засыпают толстым слоем опилок и увлажняют, чтобы не происходило образование трещин. По истечении недели их убирают и снимают опалубку.

Фундамент изолируют от кирпичной кладки двумя слоями рубероида, чтобы не происходила передача влажности от почвы через бетон на тело камина.

Кирпичная кладка

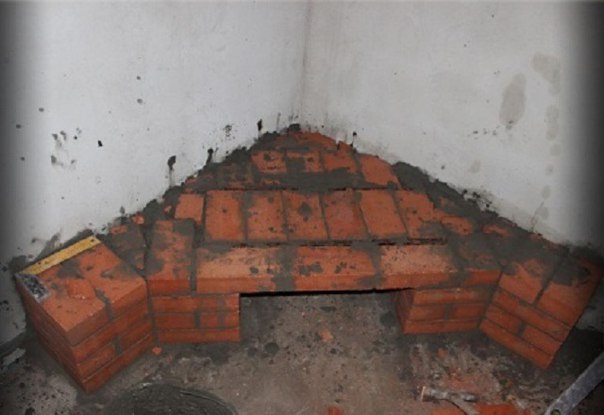

Первый ряд кирпичей кладется без применения раствора. От правильности его расположения зависит сложность дальнейшей работы. Обязательно выверяют прямые углы, горизонтальность рядов и промеряют ровность диагоналей. Первый ряд должен поднять кладку на уровень пола.

Кладка дальнейших трех рядов ведется сплошная и составляет основание камина, а с четвертого начинают оформление топочного узла. Все ряды укладываются по чертежу камина из кирпича, постоянно проверяется горизонтальность и вертикальность работы, чтобы не допустить перекосов. Кирпичи укладываются с перевязкой швов.

Высота дальнейшей кладки топочной камеры происходит по схеме и зависит от принятого объема внутреннего пространства камина. Стенки топки выполняют из шамотного огнеупорного кирпича. Закрепляется стальной лист при кладке, он служит отражателем.

Камера, в которой собирается дым перед отправкой его наружу в трубу, выполняется высотой в 5–6 кирпичей.

Кладка трубы из кирпича своими руками ведется на всю оставшуюся высоту до потолка помещения. При выполнении лицевой поверхности камина применяется отборный декоративный кирпич, если не предусмотрена иная отделка стен.

Металлическую топочную рамку для камина крепят своими руками при помощи закладных металлических деталей, которые вставляют в швы кладки и заделывают раствором. Элементы выполняют из полосок стали толщиной не менее 3–4 мм. Можно использовать отожженную проволоку, диаметр которой не меньше, чем 2–3 мм.

Дымоход

• в декоративную кирпичную трубу углового камина можно вставить сандвич из стальной трубы для дымохода. Это делается потому, что кирпич плохо работает в условиях агрессивной дымовой среды и быстро разрушается. Комбинированный дымоход прослужит намного дольше. Чистка выполняется в более комфортных условиях;
• при выводе металлических труб наружу через отверстие в стене, предусматривают изоляцию. Если стена сделана из камня, кирпича или бетона, то достаточно задуть отверстие монтажной пеной для наружного применения. При прохождении через деревянные стены, труба оборачивается двумя слоями асбеста, а только потом изолируется;
• при кладке трубы используют раствор с добавлением цемента. При работе после каждого нового ряда обязательно протирают внутреннюю поверхность трубы, удаляя выступивший раствор. Штукатурка труб не выполняется;
• высота трубы на кровле зависит от конька, чем ближе к нему расположение, тем дымоход выше. В любом случае труба выполняется не ниже, чем 50 см от поверхности кровли. Это правило касается и плоских крыш.

Кладка камина своими руками принесет много удовольствия хозяину и его помощникам, которые с удовольствием сделают фото всего процесса кладки. Унылые зимние вечера будут разбавлены теплом живого каминного огня и неспешной дружеской беседой при потрескивании дров.

Порядовка углового камина: первая вариация

Данная печь отличается небольшими габаритами и средней массой, благодаря чему сможет разместиться в помещениях с площадью от 30 квадратных метров. Схема, порядовка и технология кладки разработана Быковым:

1. Заранее купите колосник, размером 25 на 25 сантиметров и полосы металла (толщина около 5 миллиметров и ширина 3-5 сантиметра);
2. Для первого и второго ряда понадобится 14 кирпичей, которые выкладываются в форме треугольника (потребуется резка);
3. Четвёртый ряд является началом сборки топочной камеры. Для него используются исключительно шамотные кирпичи;

1. Для установки на 5 ряду зольника, потребуется уложить на боковые кирпичные стенки печи несколько металлических полосок. На шестом ряду выкладывается колосник (используем шамотный кирпич);
2. Топочная камера начинает выстраиваться и оформляться уже на 7 ряду;
3. Продолжаем выстраивать портал печи с 8 по 12 ряд;
4. При выкладке 13 ряда, производим фиксацию и установку металлических уголков размером 60 на 5 на 0,5 сантиметров;
5. На четырнадцатом и пятнадцатом ряду начинаем выкладывать «зеркало». Данный элемент необходим для скопления и удерживания выработанного тепла. Образующаяся стена должна находиться под небольшим углом в двадцать градусов;
6. На 16 начинаем выводить зуб, и обмазываем его поверхность раствором, в основе которого лежит глина. Так, данный выступ будет гладким и удобным для дальнейшего использования;
7. Далее создаём загиб, который будет служить обрамлением зубу. Кирпич для кладки должен иметь стёсанные стенки (ряд с семнадцатого по девятнадцатый);
8. На двадцатом ряду начинаем выкладывать хайло, вплоть до двадцать второго. Размеры данной части дымохода должны составлять 14 на 27 сантиметров. Дальше производим монтаж дымовой задвижки;

1. До двадцать пятого ряда выкладываем дымоход, таким образом, чтобы размер его внутренней части составлял 14х27 см;
2. Устанавливаем металлическую трубу и закрываем её верхнюю часть металлическим кожухом.

Виды

На современном рынке представлено большое множество печей-теплогенераторов. Несмотря на угловую форму камина, чаша для очага может быть прямоугольной, трапециевидной, квадратной, а также полукруглой. Камины разделяются на два вида.

Симметричные. При такой конструкции обе стороны идеально похожи друг на друга. Такой тип каминов подходит для любого помещения и обладает лучшими характеристиками.

6
фото

6
фото

Газовый

Прост в обслуживании и дает необходимое тепло. При этом отсутствует копоть, а необходимость производить трудоемкую уборку отпадает. К тому же он работает бесшумно и разогревается максимально быстро. Из минусов можно отметить то, что получение разрешения на установку газового камина может занять много времени и сил, поскольку для помещений с газом выдвигаются особые требования по технике безопасности.

Электрокамин

Для установки такой конструкции в помещении не нужно получать специальное разрешение, поэтому электрические камины зачастую устанавливаются в многоквартирных домах. Но, по сути, он представляет собой необычный по внешнему виду примитивный электрический нагреватель, который максимально реалистично копирует горящее пламя и тлеющие угли. Из плюсов также можно отметить оптимальную цену и простоту эксплуатации.

Биокамин

Современные модели имеют стильный вид и способны дополнить любой интерьер. Они используются непосредственно для украшения интерьера, а не для обогрева помещения. Для такого камина не нужен дымоход, поэтому их можно устанавливать в любом помещении. Но высокая стоимость топлива и небезопасная конструкция некоторых видов биокаминов отпугивает покупателей. К тому же он не способен обогреть помещение.

Дровяной

Устанавливается, как правило, на даче, в частных домах или загородных коттеджах. Самая большая сложность заключается в устройстве фундамента и установке дымохода. Кроме того, для классического камина необходимо поддерживать запас дров или брикетов.

6
фото

Фальшкамин

Внешне он мало чем отличается от настоящего, но не дает тепла. Для городской квартиры это отличный вариант, который не требует ухода, а также является доступным и абсолютно безопасным. Кроме того, подобную конструкцию камина можно сделать своими руками из коробок, картона, пенопласта, фанеры, старой мебели и многого другого. Для этого необходимо лишь запастись необходимыми материалами и терпением.

Камины классифицируются также по способу установки.

• Встроенные. Такие модели скрывают дымоход за декоративной колонной. В зоне доступа остается только топка.
• Пристенные. Пожалуй, самый распространенный вариант. Такие модели могут отапливаться за счет дров или газа. Пристенно камин занимает значительно меньше места и имеет свободное пространство над каминной полкой. Такую конструкцию можно отделать различными материалами: камней, кирпичом, штукатуркой.

Островные. Устанавливаются в любом месте комнаты и имеют оригинальный внешний вид. Как правило, огонь в подобных моделях полностью закрыт жаропрочным стеклом. Но при открытом способе установки они требуют более безопасного обращения

Но островные конструкции смотрятся гармонично лишь в больших помещениях, к тому же для осторожности необходимо освободить около 60 см пространства от огня.

Угловые. Отличный вариант для небольших помещений

Задействуя лишь один угол, они оставляют больше свободного пространства в комнате.

Более модифицированная модель имеет водяной контур, который подключается к радиатору отопления, установленному в доме. В зависимости от мощности конструкции и количества батарей выбирается жилая площадь, которую необходимо обогреть. При этом между стенками чугунного камина имеется водяная рубашка и воздушные каналы, которые необходимы для поддержания огня. Нагретая вода проходит по трубам к радиаторам и распределяет тепло по всему помещению. К тому же часть воды можно использовать для горячего водоснабжения.

Кладка

Между первым рядом основания камина и фундаментом настилается слой рубероида. Далее, строго по проекту, в котором имеется порядовка, выполняется кладка камина. Порядовка – это пошаговая инструкция, которая позволяет вести работы, основываясь на ранее разработанные схемы, зарекомендовавшие себя с положительной стороны. Мы не ставим перед собой задачи охватить все существующие проекты, для этого есть другие ресурсы. Мы рассмотрим наиболее простой вариант углового камина, с которым справится даже дилетант в печном деле.

Простая порядовка

Обратите внимание, что первый ряд имеет форму квадрата. Выложите его, тщательно проверив горизонтальность уровня

Это условие обязательно нужно выполнить. Класть кирпичи следует с использованием всех правил перевязки. Перед тем как сделать новый ряд, выложите его без применения раствора. Этот способ позволит обработать кирпичи при необходимости без демонтажа кладки.

Комментарий к строительству удобно представить в виде перечня видов работ по рядам:

• 1 — формирование горизонтального основания. Если не выдержать уровень, то возможны деформации конструкции, приводящие к нарушению целостности кладки.
• 2 — проем на схеме – это отдел для хранения дров. В нашей модели он играет, скорее, декоративную функцию, так как получится довольно тесным.
• 3 — перекрытие выполнено из металлического листа.
• 4 — дублируется перекрытие кирпичной кладкой.
• 5 — из шамотного кирпича начинает формироваться отсек для сгорания топлива.
• 6-8 — возведение топки. Цветом показано применение шамотного кирпича при выкладке стенок топки.
• 9-13 — в углу наблюдается формирование дымового зуба. Все остальные элементы дублируются.
• 14-17 — наблюдается смещение кладки с фасадной стороны. Это способ формирования каминной полки.
• 18-20 — дымовой проем переходит в канал дымохода.
• 21-29 — канал дымохода.
• 27 — установка шибера.

На схеме нет продолжения для возведения самой трубы дымохода. В различных способах представления она может быть выполнена из кирпича или иметь круглое сечение, так как используется металлическая труба.

При обеспечении прохождения дымного канала сквозь потолочное перекрытие необходимо обеспечить защиту поверхности от воздействия температур. Подбирая сочетания по цвету, стилю и, конечно же, по назначению, можно применять асбестовый лист или плиты из минеральной ваты.

Готовое к работе сооружение

Дымоход по периметру обкладывается изолирующим веществом. Подобную манипуляцию необходимо провести и при выводе трубы через кровлю. Осложняется задача тем, что придется обеспечить герметичность, чтобы во время дождя вода не проникала в чердачное помещение. Эту задачу значительно упростит применение современных герметиков.

Как сделать камин своими руками из кирпича

Рекомендуемая толщина швов в кладке камина – 3 мм. В углу нужно прикрепить металлический лист, согнутый на 90°, размеры которого равняются размерам изготавливаемого камина. В высоту он должен доходить до полки камина. Это приспособление будет отражателем тепла.

Порядовка углового камина:

1. 1-4 ряды нужно заполнить кирпичами. Четвертый ряд будет подиной конструкции.
2. На 5 ряду нужно выложить поддувало-зольник. Понадобится установить опоры для решетки, которые состоят из нескольких стальных полос. Эти полосы затем нужно будет прижать верхними кирпичами.
3. На 6 ряду надо зафиксировать опоры. На верхнюю часть кирпичей устанавливается колосниковая решетка.
4. На следующем ряду закладывается портал. Начинать нужно с нижнего оклада.
5. В следующих пяти рядах кладки следует обязательно выполнять перевязку швов. На данном этапе формируется портал. Начиная с 11 ряда производится выкладка зеркала под наклоном.
6. 14 и 15 ряды выкладываются с перевязкой швов. Выполняется перекрытие портала, поднятие и наклон зеркала.
7. В 16-м ряду завершается выкладка зеркала, после чего начинает формироваться подъем верхней части зуба. Со стороны дымохода зуб нужно обмазать глиной, чтобы обеспечить надежную защиту от прогорания.
8. 17-19 ряды следует выкладывать из стесанного кирпича. Формируется фасадная часть конструкции.
9. На 19-22 рядах изготавливается дымоход и устанавливается задвижка камина.
10. На следующем этапе отверстию дымохода нужно придать форму “ласточкиного хвоста”.

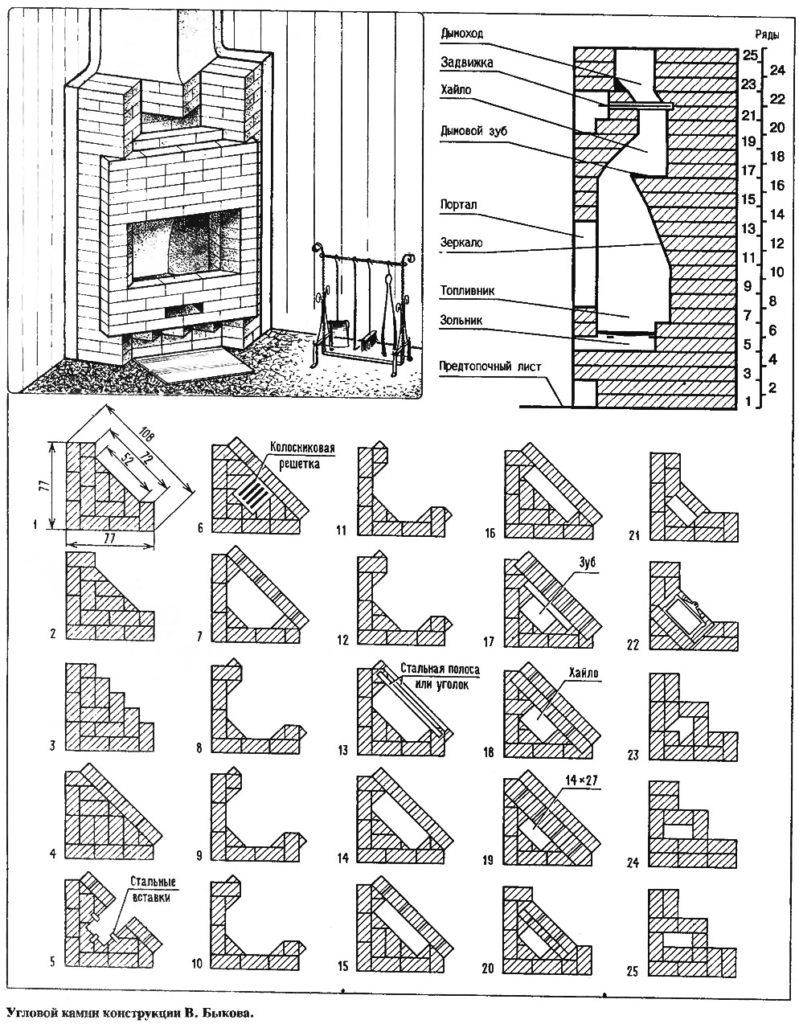

Порядовка углового камина изображена на рис. 1.

Как изготавливается дымоход

Трубу можно изготовить как кирпичную, так и металлическую. В процессе кладки кирпичной конструкции следует использовать раствор бетона.

В процессе изготовления дымохода понадобится регулярно протирать внутри конструкции лишний слой цемента или раствор глины. Если этого не сделать, то смесь может быстро засохнуть. Внутри печку можно не штукатурить.

Особое внимание нужно уделить топке камина. Если она будет изготовлена неправильно, то дым через портал камина будет выходить в комнату

Это очень важно для сооружения углового камина. Следует хорошо продумать все так, чтобы дымоход правильно проходил через все перекрытия потолка

Если есть возможность, то дымоход можно вывести на наружную стенку.

Обработка швов: 1 – Впустошовку, 2 – С расшивкой швов: а) валик; б) выкружка, 3 – Вподрядку.

Чтобы получить неровные линии камина, понадобится укладывать кирпичи с плавным напуском – 5-6 см в каждом ряду. Чтобы выровнять крен стены камина, понадобится заделать лист из стали в кладку кирпичей. Чтобы прикрыть отверстие портала, по кружалу следует уложить различные перемычки. Чертежи кружала нужно делать исходя из размера топки. После того как будет принято решение касательно конфигурации свода отверстия, следует временно подпереть кружало стойками. Укладка начинается с монтажа центрального кирпича. Затем кладка может вестись с двух сторон одновременно.

Выкладывая трубу камина, нужно тщательно отслеживать ее вертикаль. Когда труба будет выведена на кровлю, для сооружения следует использовать раствор, который состоит из песка и цемента. Чтобы уберечь трубу от дождя и снега, следует сделать жестяные приспособления, которые называются дымниками.

В конце требуется выполнить отделку и облицовку.

Как правильно производить расшивку швов

Расшивка производится с помощью раствора глины. После того как глиняная пульпа будет доведена до готовности, в массу понадобится засыпать сухой очищенный песок. Смесь следует перемешивать до получения густой массы без комков, которая легко формуется.

Чтобы в будущем была возможность обеспечить удобную расшивку, в процессе кирпичной кладки цементный раствор не нужно доводить до внешнего края стенки на 0,5 см.

В процессе кирпичной кладки необходимо постоянно контролировать геометрию изготавливаемой конструкции с помощью строительного уровня. Перед укладкой кирпич нужно увлажнять, чтобы получить прочную конструкцию.

Выкладывать дымоход можно своими руками, без использования мастерка или других приспособлений. Таким образом можно будет исключить попадание внутрь мелких камней или других элементов вместе со строительной смесью.

Изготовить угловой камин из кирпича достаточно просто, если иметь порядовку и соблюдать правильную последовательность действий.
