Установка крана Маевского

Вертикальная система отопления. Клапан воздухоотводчик ставится на всех приборах (радиаторы, конвекторы, батареи) верхнего этажа дома с нижней подающей и обратной магистралью (Рис 2). Или если хотя бы участок подводки от прибора и до стояка находится ниже верхней оси подключения прибора, что делает не возможным удаления воздуха естественным путем.

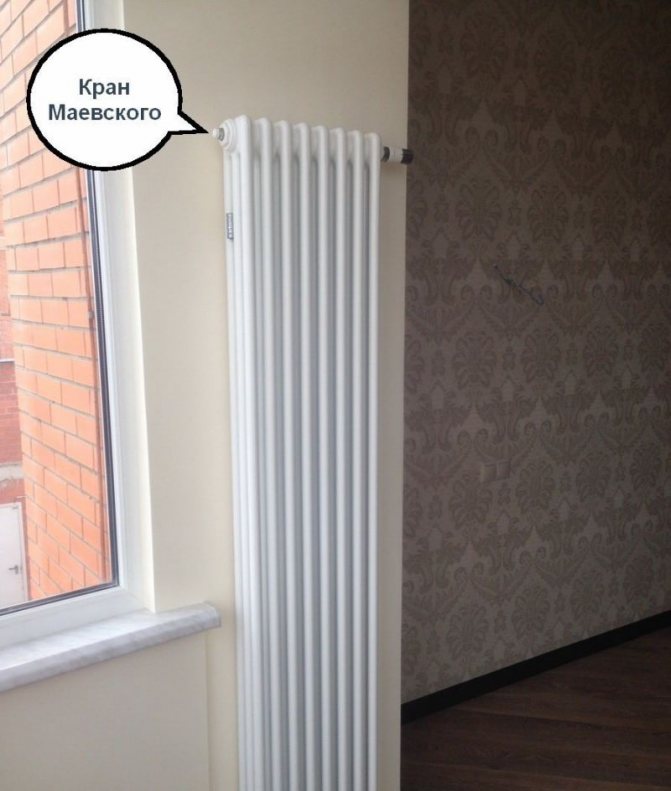

Ручной кран Маевского закручивается в верхнюю футорку радиатора с нужным внутренним диаметром (Фото 2), при помощи уплотнительной подмотки, если не предусмотрена прокладка (Фото 1) – Б.

Обычно во время удаления воздуха вытекает незначительное количество жидкости, поэтому желательно, чтобы выходное отверстие на кране Маевского было повернуто вниз. Удобным будет применение крана Б на (Фото 1), после его установки есть возможность направить выходное отверстие в любую сторону по кругу. Если не проворачивается от руки, тогда можно взять рожковый ключ 12 – 14 или хотя бы пассатижи и развернуть в нужном направлении.

Горизонтальная система отопления. Установка крана Маевского обязательна на всех приборах (Рис 3) и коллекторах. Исключением чаще может быть только «теплый пол», но не всегда, в зависимости от схемы подключения к отоплению.

В полотенцесушителях с нижним подключением предусмотрено (есть отверстие) для установки крана Маевского. А вот для полотенцесушителей с боковым подключением, в большинстве случаев, требуется установка дополнительного устройства для удаления воздуха. Таким устройством может стать металлический тройник (Фото 3) или впаянный тройник с внутренней резьбой (Фото 4) для пластиковых труб. Тройник самостоятельно монтируется в вертикальном положении на подающей подводке, перед полотенцесушителем, выходное отверстие на воздушном кране Маевского повернуто от стены.

Не составит больших трудностей в чугунной глухой футорке (заглушке) нарезать своими руками резьбу под кран Маевского «старого образца» – Г (Фото 1). Для этого понадобится метчик 10х1 с воротком, сверло 9 мм и электродрель. В глухой футорке сверлится сквозное отверстие с внутренней стороны по центру, после чего нарезается резьба с наружной стороны. Весь процесс займет максимум 15 минут.

Иногда требуется установить клапан воздухоотводчик на регистрах, изготовленных из стальных труб. В таком случае самым простым способом станет приваривание стальной бобышки (Фото 5) с запланированным внутренним диаметром или установка перед регистром тройника с краном (Фото 3).

Чтобы определиться, нужно ли ставить ручной кран Маевского для конкретного места, просто представьте себе, сможет ли воздух удалиться самостоятельно из системы отопления, без Вашего участия или нет, притом, что воздух уходит только вверх.

Принцип работы крана Маевского: фото мест установки, виды и типы вентилей

За стравливание излишков воздуха в радиаторах и трубах, в конструкции крана Маевского отвечает винт с протоками.

Стравливание воздуха из полотенцесушителя

Поворачивая его в нужное положение, можно открывать или закрывать отверстия. Вентили классифицируют по месту расположения и принципам срабатывания – ручной или автоматический механизм. Подробнее о видах и принципах установки каждого:

Классический кран Маевского с резьбой

Изготавливается из латуни, материала, обладающего высокой стойкостью к коррозии. Устанавливается на любом участке трубопровода, если схема трубной разводки сложная и извилистая.

Сложная схема отопления требует крана Маевского на переходах вертикальных участков в горизонтальные

Статья по теме: Терморегулятор для радиатора отопления.В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Для установки в радиатор или на трубу требуется высверлить отверстие и нарезать резьбу внутри радиатора или стенки трубы/стояка.

Радиаторный кран Маевского

Соответственно устанавливается на радиаторах. Представляет собой металлическую конструкцию с пластмассовым поворотным колпачком. Эти спускники предназначены только для отопительных приборов.

Современные «батареи» уже имеют возможность установки кранов Маевского или даже продаются в комплекте с ними.

Место установки радиаторного спускника

Шаровый кран Маевского: принцип работы

Гибридные сети используют шаровый кран. Принцип работы таков: конструкция вместо винта имеет поворотный шар с отверстием, равным проходному каналу. Уплотнители внутри вентиля отвечают за надежность в закрытом положении.

Шаровый кран в разрезе

Принцип работы и установки аналогичен вышеописанным конструкциям.

Автоматический кран

Спускник имеет внутренний цилиндр с поплавком.

Принцип работы автоматического вентиля сброса воздуха – схема в разрезе

Принцип работы автоматического воздухоотводчика отопления прост: когда полость заполняется воздухом, происходит сброс массы через встроенный клапан. Потеря давления вызывает движение поплавка вверх, отчего тот запирает выходное отверстие, и слив теплоносителя не происходит. Удобно? Без сомнения. Однако, подобная система вентилей годится только для идеально чистой воды– очищенной, циркулирующей по автономной системе. Централизованные сети полны мусором – окалиной, твердыми частицами пород, песком и прочей грязью. Обычно их устанавливают в домашней теплосети, где вода фильтруется специальным отсеком насоса и там, где ручной сброс воздуха затруднен.

Кран Маевского с предохранительным клапаном

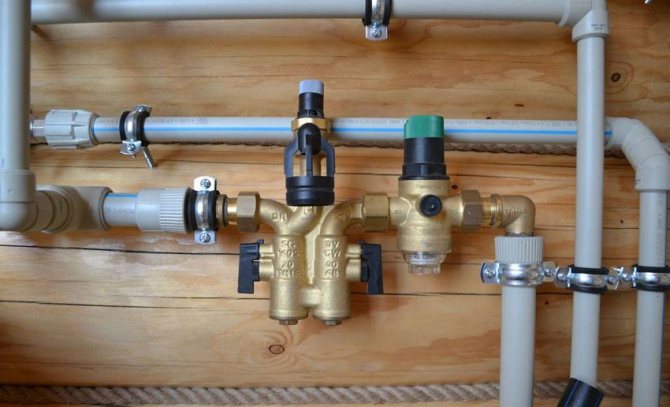

Предохранительный клапан сохранит пластиковую трубную разводку Устройство срабатывает автоматически, если давление воздуха в трубах превысит предельно допустимое – обычно это 16 бар, грозящее разрывом стыков. Особенно актуален прибор для домашней сети из пластиковых труб.

Важно! Стравливание воздуха из автономной домашней водо- или теплоснабжающей сети нужно проводить только после выключения циркуляционного насоса. Для наглядности предлагается видео того, как работает кран Маевского

Советы по монтажу

Путеводитель по группам: подбираем лучшие комнатные цветы и растения с фотографиями и названиями

Устройство и технические характеристики

Кран для открывания поворачивается против часовой стрелки, закрывается – по часовой.

Как только весь воздух из системы выйдет, кран можно закрывать.

Если у вас стоит насос принудительной циркуляции теплоносителя, то перед стравливанием воздуха его необходимо выключить и подождать 5 минут.

Это необходимо чтобы движение теплоносителя прекратилось, и воздух смог подняться в верхнюю часть радиатора.

При включенном насосе стравить весь воздух не получится, так как, увлекаемый потоком теплоносителя, он не успевает подниматься вверх и задерживаться в верхней части радиатора.

Особенности работы

Отверстие диаметром 2 мм, которое служит для стравливания воздуха, бывает двух видов:

• в специальной пластиковой подкладке,
• в латунном корпусе.

И та, и другая модель служат исправно и долго. Если теплоноситель грязный, то отверстие может забиваться.

Прочистить его можно очень просто — обычной швейной иглой или булавкой. Кран при этом, естественно, должен быть открыт.

Еще одна интересная функция крана Маевского – при подключенном центральном отоплении через это устройство невозможно сливать теплую воду в больших количествах, чем грешили многие из нас, когда были установлены обычные краны для спуска воздуха из системы.

Автоматический кран Маевского

Существуют еще и автоматические краны Маевского – их еще называют воздухоотводчиками. Выглядит этот кран, как обычный металлический цилиндр с отверстием в верхней части.

Принцип действия автоматического крана Маевского тот же.

В основе его работы – все тот же поплавковый принцип. При определенном количестве набранного воздуха поплавок опускается, открывает клапан, и воздух стравливается.

Дальше все в обратной последовательности — поплавок поднимается, клапан закрывается. Такой кран не требует ухода – поставил и забыл.

Лучше устанавливать его в труднодоступных местах, где к ручному крану не добраться.

Выпускаются автоматические краны Маевского в латунном или хромированном (никелированном) корпусе, сам кран имеет форму, предназначенную или для отвертки, или для четырехгранного ключа, на случай принудительного открывания.

Для чугунных радиаторов

Не рекомендуется ставить автоматический кран Маевского на чугунные радиаторы старого образца, особенно при подключенной центральной отопительной системе.

В такой системе теплоноситель всегда грязный, и вам придется каждый месяц, а может быть, и чаще, снимать и чистить кран Маевского.

К тому же, центральное отопление часто отключают, а это значит, что в трубах будет все время собираться воздух. И воздуха будет гораздо больше, чем в автономной системе отопления. Учитывая, что выпускное отверстие в кране диаметром всего 2 мм, вы можете часами выпускать воздух из системы после очередной ее остановки.

Для таких систем выпускаются специальные автоматические краны в латунном корпусе, например, OMEC. Такие краны могут выдерживать гидравлические удары до 15 атмосфер, что в центральной отопительной системе не редкость.

Отечественные производители выпускают специальные краны для чугунных радиаторов МС140 по ГОСТ9544-93. Такой кран тоже имеет латунный корпус, выдерживает температуру до 150°С и предназначен для работы не только в водной среде, но и в паровом отоплении.

Конверт из двух листов А-4

Несколько минут понадобится для того, чтобы смастерить бумажный конверт большого размера из пары листов офисной бумаги.

Порядок работы.

1. На листах отмеряют от верхнего края 3 см, от остальных трех сторон отступают по 2 см и прочерчивают линии по периметру заготовок.
2. Один лист обрезают по намеченным линиям, второй загибают по этим же меткам.
3. Остается «вложить» заготовку меньшего размера внутрь той, у которой загнуты края, и приклеить по трем сторонам.

Смастерить конверт из бумаги несложно и достаточно быстро. Используя красивый материал для изготовления конверта или технику скрапбукинга можно порадовать своих близких оригинальными конвертиками.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

1. Выбрать подходящее место.
2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
3. Привинтить кран.
4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

• Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
• Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

• обе резьбы внутренние;
• обе резьбы внешние;
• сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

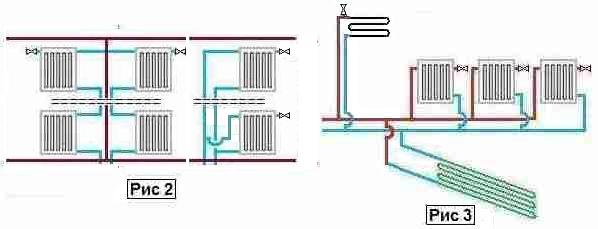

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Кран Маевского — что это за штучка

Есть в современных радиаторах отопления такая маленькая, но очень полезная штучка – кран Маевского называется. Через него стравливается образующийся внутри радиатора воздух.

Воздух может появляться по разным причинам – об этом вы больше узнаете в интернете, но стравливать его нужно обязательно, иначе система не будет прокачивать теплоноситель в полной мере и радиатор будет наполовину холодным. А работать с ним просто – я имею в виду, с краном Маевского.

Несколько оборотов плоской отверткой против часовой стрелки, и через отверстие диаметром с иголку начинает выходить воздух. Если воздух весь вышел и пошла вода, то это значит, что кран можно закручивать обратно.

Имейте в виду: спускать воздух следует ТОЛЬКО при выключенном циркуляционном насосе, так как при большой скорости движения теплоносителя воздух не будет успевать попадать в торец радиатора, к выходу на отверстие крана Маевского.

Меняем потекший радиатор

Но в моем случае все оказалось сложнее – потекла средняя секция в радиаторе. И хотя я в нем был уверен – все-таки почти новый прибор, но случилось то, что случилось. Долго я не раздумывал – был опыт по разборке всяких радиаторов, и он мне не нравился своей непродуктивностью и сомнительными результатами. Поэтому я просто решил поменять весь радиатор.

Вместо алюминиевого выбрал сплошной панельный радиатор (в металлическом корпусе, как видно из фотографий). Изучение характеристик и отзывов в интернете подтвердило мои опасения – этот отопительный радиатор был самым надежным из всей модельной линейки отопительных приборов.

Принес его домой (а к моему приятному удивлению, он оказался довольно тяжелым), и стал его подготавливать к установке. Почему удивление насчет веса было приятным? Объясняю: это значит, что корпус сделан не из консервной банки и будет служить долго.

Еще это значит, что тепловая инерционность у него тоже большая – нагревается корпус быстро за счет перьевой конструкции водотоков и внутренних теплоотводов, а остывает долго, почти как чугунная советская батарея. Дальнейшая его эксплуатация это подтвердила.

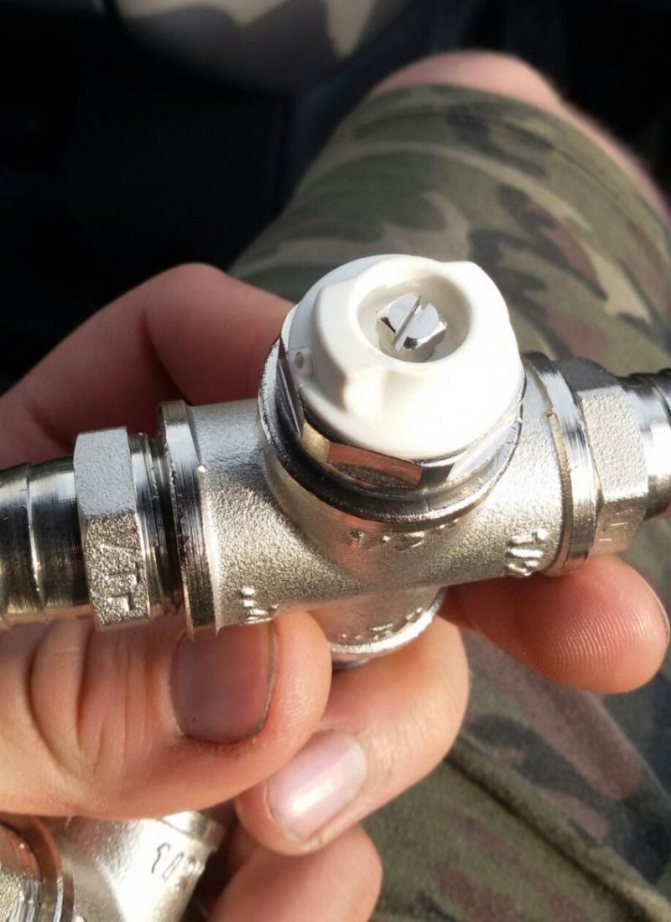

Теперь об установке – вам понадобится новый кран Маевского, прямой или прямоугольный переходник-фитинг для подключения к системе отопления, FUM-лента, газовый ключ или рожковый 24 на 27, плоскогубцы (на всякий случай), отвертка и молоток. Входное и выходное отверстия для труб диаметром 1/2 дюйма у всех радиаторов закрываются пластиковыми пробками.

Их нужно выкрутить широкой отверткой или плоскогубцами. Если пробка не поддается (так бывает, потому что она сверху закрашена) – нагрейте ее немного на газовой горелке.

Теперь прикрутите фитинги-переходники, предварительно подмотав 15-20 витков FUM-ленты. Не бойтесь сделать больше витков – лишнее просто выдавится, а если сделаете меньше, то придется все разбирать и подматывать ленту снова, так как будет подкапывать вода. Оно вам надо? Вот и я о том же.

Если для нового радиатора отопления подходят старые крюки в стене – вам повезло. Если нет — берите в руки перфоратор, сверлите в стене отверстия для креплений и прикручивайте к стене новые крюки-зацепы, которые идут в комплекте с радиатором.

И только после того, как новый радиатор будет прочно закреплен на стене, подводите трубы отопления и подключайте их. Не забудьте и здесь подмотать побольше FUM-ленты. Предварительно вам нужно будет слить воду из системы. Давления в трубах отопительной системы с принудительной циркуляцией теплоносителя нет практически никакого, поэтому не старайтесь закрутить гайки на переходниках так, как будто вы ремонтируете гусеницу у танка – достаточно ощутимого усилия.

Вот и все – ничего сложного. Теперь у вас новый, надежный и красивый радиатор. У меня тепла заметно прибавилось, так как площадь тепловой отдачи у панельного радиатора значительно больше, чем у ребристого алюминиевого его собрата.

Я не рекламирую продукцию своего тестя (шутка — конечно, это реклама!), а констатирую факт. Так что, случись (не дай Бог, конечно) непредвиденное – вы знаете, как правильно поменять радиатор и кран Маевского.

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Необходимые расчеты

Инструкция, как сделать забор на даче из профнастила:

• Чтобы рассчитать количество профлиста измеряется периметр ограждаемой территории — потребуется такое же количество профнастила, однако с учетом его полезной ширины, поскольку материал монтируется внахлест.
• Для правильного расчета необходимого количества столбов-опор периметр ограждения делится на планируемое расстояние между столбами. Максимальное расстояние между ними составляет 2,5-3 м.
• Для расчета лаг (перекладин между столбами) производят деление периметра на длину лаги и умножают на 2. Обычно для забора на дачном участке профлисты крепятся к двум лагам. Если предполагается крепление к трем лагам, соответственно полученную величину умножают на 3. Количество рядов прогонов зависит от высоты забора: чтобы установить забор высотой до 2 м достаточно двух рядов лагов, при заборе выше 2 м необходимы три ряда.

Последствия завоздушивания отопительной системы

• Неправильна работа отопительной системы
• Шум при циркуляции теплоносителя
• Вибрация труб, которая со временем приведем к разгерметизации
• Пробки из воздуха, замедляющие циркуляции теплоносителя или полностью ее останавливающие
• Коррозия внутренней части радиаторов и труб

Кран Маевского в том виде, в котором он существует сейчас, появился аж в 33 году двадцатого века, его задачей является высвобождение отопительной системы от попавшего в нее воздуха, который и мешает теплоносителю заполнять все внутреннее пространство батарей и магистралей.

Внутренняя конструкция клапана выполнена в виде конуса, помещенного в конус.

В заключение – как пользоваться вентилем

При нормальной работе водяного отопления ручные «воздушники», как правило, бездействуют. Устройства открываются в двух случаях – в процессе заполнения системы теплоносителем либо по причине завоздушивания участка сети (батареи). Как это делается:

1. Подготовьте ветошь и небольшую емкость, например, обрезанную пластиковую бутылку.
2. Подставьте емкость к выходу спускного канала и откройте винт «Маевского» на 1 оборот.
3. Дождитесь, пока выйдет воздух (частично с водой). Из отверстия должна пойти ровная струйка теплоносителя.
4. Закрутите клапан, вытрите пролитую воду.

Заполнение трубопроводной сети и батарей лучше производить вдвоем – первый исполнитель следит за давлением и подкачивает воду, второй занимается стравливанием воздуха из радиаторов.

Кран Маевского – сантехнический прибор, который служит для стравливания воздуха из отопительных радиаторов, другими словами кран Маевского нужен, чтобы спустить скопившийся в батарее воздух.

Кран Маевского открывается специальным ключом или плоской отверткой.

Как в радиаторе появляется воздух?

При циркуляции теплоносителя в систему попадает некоторое количество воздуха, содержащегося в нем. Воздух может образовывать пузырьки, особенно в местах с низким давлением и маленькой скоростью теплоносителя.

Эти пузырьки создают воздушные пробки, которые препятствуют свободному обращению теплоносителя в системе. Воздух также может появляться при простоях отопительной системы.

Поэтому воздух необходимо периодически удалять через отводящее устройство, которым и является кран Маевского.

Кран устанавливается в верхней точке системы или радиатора.
