Проводка в квартире своими руками
Содержание:
- Отличительные моменты при замене проводки открытого типа
- Какая планировка кухни так и просит убрать дверь в коридор
- Фото проводки в квартире
- Этап 3 – Демонтируем старую линию
- Варианты проводки для панельного дома
- Замена электрики в квартире в двух вариантах
- Поэтапная замена проводки
- Через сколько лет необходима замена
- Разновидности
- Осуществление прокладки проводов
- Готовим план
- Печь на отработанном масле: варианты изготовления устройства своими руками
- Государственные кампании
- Советы по замене проводки в квартире своими руками
- Ведущие производители: выбирайте качество
- Выбор комплектующих
- Кто должен менять проводку в квартире?
- Этапы проведения работ
- Выбираем хороший диван для сна
- Демонтаж старой проводки
- Исходный материал
- Почему стоит поменять алюминиевую проводку?
- Читайте еще
- Принцип электромонтажа в панельном доме
- Особенности старой проводки
- Признаки неисправности проводки
- Основная суть статьи
- Укладка открытой проводки
- Как заменить без штробления?
- Какая мощность электропроводки необходима?
- Монтаж электропроводки
- Вывод
Отличительные моменты при замене проводки открытого типа
Начальными шагами, при замене такого типа проводки, отмечаются накладные электрические узлы. Начало всех узлов прикрепляют к стене с помощью дюбель-гвоздей. Потом по ходу электрической сети прокладывают кабель-каналы.
Провод для электроплиты должен быть целостным, без соединительных узлов. Исключение возможно, если планируется переноска плиты на большое расстояние.
Соединение нужно сделать надежно и закрыть при помощи муфты или термоусадочной трубочки. В противном случае, при функционировании плиты, место соединения может нагреваться и привести к пожароопасной ситуации. 3-я жила провода идет для соединения плиты с проводом заземления квартиры.
Какая планировка кухни так и просит убрать дверь в коридор

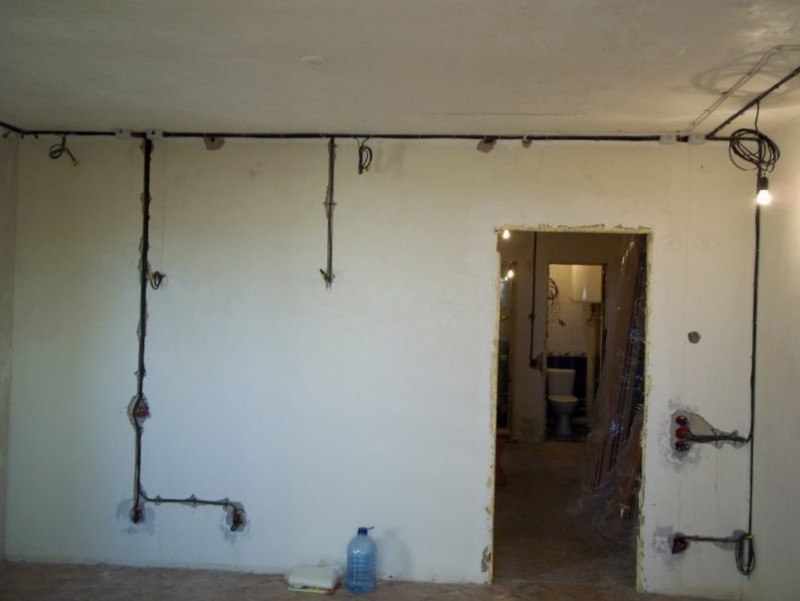

Фото проводки в квартире
Этап 3 – Демонтируем старую линию
Теперь можно заменить старую электропроводку. Для этого обязательно отключаем электроэнергию на вводе в квартиру, убираем всю мешающую мебель и начинаем разрушать отделку стен.
Замена электропроводки в квартире осуществляется от распределительных коробок в каждой из комнат. Обнаружить эти электрические «точки» можно по пластиковым крышкам в стене либо выделяющимся контурам сквозь обои. Крышка скручивается, после чего все скрутки разъединяются, а старый кабель аккуратно освобождается из зашпаклеванных штроб. Также найти провод в стене можно с помощью самодельного металлоискателя. который создается из подручных средств за считанные минуты.
Обращаем Ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без существенных повреждений конструкции. В этом случае можно обойтись без штробления, если обрезать проблемный участок и тщательно заизолировать, оставив в старой штробе!
Варианты проводки для панельного дома
Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.
Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).
Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.
Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.
В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.
Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.
Замена электрики в квартире в двух вариантах
Замена электрики не относится к проходным и незначительным работам ремонта квартиры. Еще на этапе планирования работ, необходимо определиться решитесь вы на полную замену электрики или достаточно сделать только частичную замену.
Частичная замена электрики позволяет с минимальными затратами исправить выявленные недостатки, усилить группы электропроводки, обновить аппараты в электрическом щите.
Полная замена электрики требует серьёзной подготовки и профессионального подхода к выполнению работ. Скорее всего, для полной замены придется нанимать профессиональную организацию, например, тут http://zamena-elektriki.ru/vyzov_elektrika/ специализирующуюся на работах по замене электрики и возможно делать проект электрики квартиры.
Поэтапная замена проводки
Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.
Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.
В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.
Через сколько лет необходима замена
Поврежденная рассыхающаяся изоляция
Старый панельный дом, построенный в конце прошлого века, оснащался кабелями с алюминиевыми жилами. Это считалось экономически выгодно, что было основой массового муниципального строительства. Со временем инженеры осознали ошибку.
Алюминиевый электрический провод отличается такими недостатками:
- Ломкость. В местах сгиба жила отламывается через 10-15 циклов. Из-за этого приходится наращивать линию и делать скрутки.
- Проходящий через металл ток меняет его структуру. Провод становится пористым и хрупким.
- Алюминий окисляется даже под изоляционной лентой. Коррозия сначала ухудшает проводимость контактов, а затем соединения пропадают полностью.
Разновидности
Осуществление прокладки проводов
Как поменять проводку в квартире? Сначала отмеряем необходимую длину кабеля и гофра. Сам кабель затягиваем в гофр на полу. Далее, в разметки на алебастровой подушке вставляем подрозетники. Теперь укладываем гофр с кабелей в штробы, стараясь при этом концы проводов занести в установленные подрозетники. В завершении подразетки докладываем слоем алебастра до стены, а штробы с гофром оштукатуриваем интервалами приблизительно по полметра.
Теперь необходимо концы гофров вставить в ВЩ, склеить их специальной проводящей пастой, затянуть жестяным хомутом на винте, а непосредственно винт соединить с заземлительной клеммой ВЩ. Устанавливаем ВЩ на необходимое место, делаем отметки крепежного отверстия, просверливаем и пристраиваем дюбели.
Проверяем, обесточено ли у нас все, отсоединяем времянку. Далее устанавливаем в ВЩ провода от электрического счетчика и квартирный PE, который сразу же соединяем с корпусом ВЩ. Последний надежно закрепляем к стене. Провода от счетчика изолируем и заносим в корпус ВЩ. Далее восстанавливаем окружающее пространство посредством штукатурки.
Готовим план
Теперь рассмотрите рисунок, сопровождающий этот раздел. Это уже ПЛАН электропроводки: вот во что превращается схема, когда нужно делать руками. Дадим к плану пояснения:
- В каждую комнату от счетчика должны идти как минимум две ветви – на цепи освещения и розетки.
- Поскольку в обычной квартире один санузел, ДСУ (система дополнительного уравнивания потенциалов), не нужна. Ее ветвь на схеме обозначена пунктиром.
- В ванной обозначьте только потолочный светильник во влагозащищенном исполнении и бойлер, если он там установлен. Ванная – случай особый и сложный, до нее речь еще дойдет.
- Обозначайте только ветви к точкам подключения (розеткам) и стационарным электроустановкам. Стационарными считаются установки, жестко закрепленные на несущих конструкциях, или запитанные не через разъемное соединение. К примеру: бойлер и теплый пол – стационарные, а стиралка, посудомойка и электродуховка – нет. То, что они подключены к другим коммуникациям, электриков не касается и не волнует.
- Не загромождайте схему мелочами наподобие светодиодной подсветки потолка, удлинителя на балкон и т.п. Инспекторов такие вещи только раздражают, и вполне приличный план может быть «зарублен».
- Ни в коем случае не показывайте ветви на балкон или лоджию! Для городской квартиры это грубейшее нарушение ПУЭ. Эти помещения должны запитываться от розеток в других комнатах.
План электропроводки в квартире (кликабельно)
А теперь подскажем, как упростить подготовку плана:
- Возьмите в ДЭЗе или БТИ план вашей квартиры.
- Отсканируйте; если большой – кусками.
- В фотошопе склейте куски, и уберите старые обозначения проводки, стационарных электроприборов и точек подключения.
- Нанесите новые в соответствии со схемой и по образцу приведенного плана электропроводки. Это удобнее делать уже не в фотошопе, а в CorelDraw или другом векторном графическом редакторе, импортировав исходный растровый файл, а затем экспортировав готовый план обратно в растр. Не забудьте сохранить векторную заготовку! Планы, выполненные дилетантами, почти в 100% случаев возвращаются на доработку с замечаниями.
- В фотошопе разделите большое изображение в нужном масштабе на части размером в область печати вашего принтера, распечатайте и склейте в большой лист так, чтобы линии совпадали. Если чуть разъезжаются, можно дочертить от руки.
Готовые схему электропитания и план электропроводки в квартире нужно зарегистрировать и утвердить в энергослужбе. Проверка и процедура регистрации – бесплатны.
Печь на отработанном масле: варианты изготовления устройства своими руками
Государственные кампании
В России на основании Федерального закона осуществляется региональная программа по проведению капитальных ремонтов многоквартирных домов.
В программу входит и замена электропроводки, если:
- оголена старая изоляция;
- все чаще выбивает пробки;
- розетки в доме искрят;
- невозможно пользоваться одновременно несколькими электроприборами в квартире.
Капитальные работы в обязательном порядке согласовываются со всеми жильцами дома. Они же выбирают опытного специалиста, который будет следить за действиями электромонтажников.
Дом, находящийся на капитальном ремонте, отключается от электроэнергии. Монтировать электросети начинают с первого этажа.
Советы по замене проводки в квартире своими руками
Причины, по которым может стать необходимым заменить проводку в квартире, могут быть самыми разнообразными.
Наиболее распространенная проблема – старение электрических проводов.
Не бывает ничего вечного, а тем более, как известно, для проводки при строительстве в СССР использовались алюминиевые провода, обладающие рядом недостатков.
Главным из них является повышенная окисляемость алюминия.
Учитывая эту особенность старых домов, большинство людей при первом же капитальном ремонте принимают решение заменит старую проводку на новую – медную.
Следующей причиной, толкнувшей на то, чтобы поменять своими руками проводку, может являться неудобное расположение розеток, которые находятся не там, где предполагается расстановка электрических приборов в доме.
Еще один фактор, толкающий на замену проводки своими руками – это несоответствие старых проводов общей нагрузке на них.
Учитывая технический прогресс и увеличение мощностей новых электроприборов, не следует менять проводку в квартире частично.
Лучше проложить полностью новую электрическую сеть в панельном доме. Заниматься этим нужно до того как придет время выполнять отделочные работы, потому как в процессе не обойтись без штробления стен .
Ведущие производители: выбирайте качество
Если вы планируете приобрести качественные стеновые плиты, мы советуем обратить внимание на продукцию ведущих производителей. Такие компании предлагают достойный отделочный материал из МДФ, который сможет гармонично вписаться в любой интерьер
Положительные отзывы заслужила продукция:
- Swiss krono group. У крупного деревоперерабатывающего предприятия есть представительства во многих странах мира. Качественная продукция, отвечающая требованиям европейских стандартов, изготавливается и на территории России;
- P&M Kaindl. Австрийский производитель занимает лидирующие позиции среди аналогов. Наличие современного оборудования, качественное сырьё и соблюдение технологических требований делают плиты МДФ из Австрии востребованными во всём мире;
- Sonae Industria. Одна из крупнейших компаний, располагается в Португалии, работает на рынке почти 30 лет. Изготавливает отделочный материал высокого качества;
- ООО «Мастер и К». Отечественный производитель занимается выпуском стеновых панелей МДФ уже более 20 лет. Благодаря высокому качеству отделочный материал реализуется не только на территории России, но и за рубежом.
Swiss krono group – продукция отменного качества
Выбор комплектующих
Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

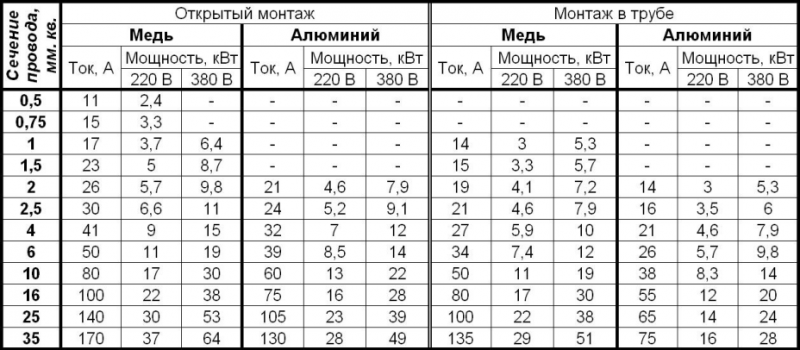

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.
Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.
Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.
Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.
Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.
Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).
УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью. Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством
Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода
Подключение УЗО
Кто должен менять проводку в квартире?
В приватизированных квартирах все вопросы по замене электропроводки, светильников, выключателей и т. д. ложатся на плечи их владельцев – при условии, что в выходе их из строя нет вины ремонтно-эксплуатационной организации.
Если жилье принадлежит жилищному фонду – муниципальному или государственному, внутриквартирные электросети должен менять наймодатель. Здесь есть некоторые тонкости: наемщик оплачивает любой внутриквартирный ремонт из своего кармана – кроме капитального.
Если в квартире скрытая проводка не обновлялась 40 лет, а открытая – 25 лет, наемщик имеет право потребовать ее замену бесплатно.
Этапы проведения работ
Замена электропроводки своими руками нуждается в точном следовании этапов работы, а также соблюдения всех рекомендаций опытных электриков. Только в этом случае можно не только получить достойный результат работы, но и выполнить проводку так, чтобы она не стала причиной возгорания.
Устройство времянки
Когда выполняется замена старой электропроводки в доме, электрика в доме должна быть отключена. Но она нужна для работы электроприборов. В таком случае следует сделать ремонтную времянку. Она представляет собой конструкции из пластикового или деревянного бруса, удлинителя и розетки. Данная конструкция подключается к наружному счетчику, чтобы полностью обесточить квартиру или дом.
Демонтаж старой проводки
Демонтаж электропроводки проводится только после того, как полностью отключено электричество в квартире. Для проверки лучше воспользоваться мультиметром. Демонтаж начинается от распределительных коробов, установленных под потолком. Необходимо открыть короб, найти и удалить вводный провод. Если его удаление невозможно, рекомендуется обрезать его как можно дальше и изолировать. По данному принципу демонтируются и остальные провода.
Штробление стен
Проводить штробление стен можно по горизонтали и вертикали. Если работы будут проведены неаккуратно, и канавки получатся кривыми, это может привести к возникновению в дальнейшем аварийных ситуаций.
Границы канавок лучше всего определить с помощью перфоратора, после чего вручную с помощью долото выровнять их. В тех местах, где требуется сделать угол, необходимо выполнять косой срез и выбить лунку. Это лучше всего делать с помощью болгарки. Отсутствие углов позволит кабелю лечь ровно, и избежать изгибов, которые приводят к излому и порче провода.
Для создания отверстий в кирпичных стенах, в которые будут вставлены подрозетники, можно воспользоваться коронкой, надетой на перфоратор. Для бетонных стен такой инструмент будет неэффективным, поэтому лучше всего использовать долото.
Отверстия для подрозетников необходимо выполнить в тех местах, где они будут удобны для использования. Их места следует определить еще на этапе создания чертежа. Розетки для кондиционеров, вытяжек и другие стационарных приборов следует размещать как можно ближе к месту, где будет установлен электроприбор, чтобы скрыть шнур.
Прокладка проводов
Перед прокладкой проводов необходимо подготовить отрезки необходимого размера, а также гофры к ним. После чего провода следует затянуть в гофры, и установить из в заранее подготовленных штробах. Концы проводов необходимо завести в подрозетники.
После прокладывания проводов подрозетники и штробы необходимо замазать раствором. После чего завести провод в электрощит и смазать термопроводящей пастой. Соединения должны быть прочными и надежными. Щиток необходимо прикрепить к стене при помощи дюбелей.
Времянку следует отключить, провода от счетчика и заземление провести в щиток. После чего необходимо изолировать провод от счетчика и уложить его в электрощит. Готовую конструкцию необходимо тщательно закрепить, после чего можно выполнять штукатурку стен и дальнейшую декоративную отделку.
Финальный этап
Замена старой электрической проводки заканчивается установкой подрозетников, розеток, выключателей и осветительных приборов.
Важным этапом замены электропроводки является проверка каждой ветки проводов при помощи тестера на короткое замыкание. Для этого нужно включить электричество, после чего подать ток и найти при помощи индикатора фазу и ноль. Это даст возможность вести нужные провода в соответствующие клеммы.
После введения проводов в нужные клеммы рекомендуется еще раз проверить их на короткое замыкание. Если проблем нет, можно включить главный автомат, и подать электричество в дом или квартиру. Осталось только проверить работу всех розеток, светильников и выключателей.
И только после этого можно начинать выполнять отделку стен и другие ремонтные работы. В противном случае может возникнуть необходимость проводить повторное штробление стен, чтобы выявить места плохого соединения проводов.
Выбираем хороший диван для сна
Демонтаж старой проводки
Чтобы поменять проводку в квартире, нужно сначала удалить старую своими руками. После того как все рассчитано, куплено и подготовлено к монтажу проводки своими руками, первым делом необходимо отключить и демонтировать старую электрическую сеть.
Сначала нужно обесточить провода – выключить все автоматы и проверить тестером или индикаторной отверткой, действительно ли везде напряжение отключено.
После проверки — снимаются все розетки и выключатели.
В панельном доме старая проводка, как правило, является скрытой, вмазанной в стены или протянутой в бетонных плитах — можно ее оставить без внимания, не удаляя из прежней борозды, если нет необходимости вкладывать туда новые провода.
Достаточно будет просто обрезать их и заизолировать концы.
Но в этом случае — главное не допустить соприкосновений старых новых электрических проводов.
Не редки ситуации, когда кабель освещения можно вытянуть без бурения стен, просто отключив их в распределительной коробке и потянув за них.
Исходный материал
Почему стоит поменять алюминиевую проводку?
Известно, что алюминиевая проводка широко применялась в мире в шестидесятых-семидесятых годах. В ту пору данный элемент манил к себе многих из-за своей экономичной стоимости и безопасности, считалось, что добыча и тем более выплавка меди – достаточно вредна для человеческого организма.
Но сегодня пришло осознание того, что поменять проводку, в частности алюминиевые провода, необходимо, так как для электропроводов они непригодны по ряду причин:
- Сегодня в жилом помещении, как правило, сконцентрировано довольно много различных электрических приборов. В связи с этим мощность на проводку оказывается больше, поэтому очень часто сегодня алюминиевая проводка не способна выдержать современных условий.
- Даже при мельчайшем попадании капель воды алюминий подвержен электрокоррозии, исходящей на оболочку провода. Поэтому монолитный с виду провод оказывается подтесанным до основания, отсюда очень часто происходят сбои в работе, которые порой приводят к возникновению аварийных ситуаций.
- Всем известно, что алюминий относится к мягким металлам. Из-под винтов клемм он выдавливается, места скручивания слабеют, а пайка данного элемента трудная, дорогостоящая и относится к числу так называемых вредных производств. Потому дюралевые контакты ненадежны.
Читайте еще
Принцип электромонтажа в панельном доме
Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.
Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.
Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода
В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден
Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:
Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.
Особенности старой проводки
Замена проводки бывает частичной и полной. В домах, построенных 20 и более лет назад, проводка может находиться под полом, существовал способ укладки кабеля под лаги. Разбирать ради проводки пол – проблематично. В этом случае проще пробросить новые линии.
В некоторых проектах предусмотрена прокладка проводов в швы между потолочными панелями, пустоты перегородок. Сориентируетесь по расположению розеток, доступен кабель или нет.
Иногда разводку можно обнаружить под штукатуркой. Это самый оптимальный вариант для замены: на месте старого прокладывает новый кабель, делая дополнительные точки подключения.
Признаки неисправности проводки
Основные внешние проявления, при обнаружении которых принимается решение о замене старой проводки, приведены ниже:
- Проложенные в толще стен алюминиевые провода на открытых участках имеют изношенный и неприглядный вид (фото справа).
- При увеличении количества бытовых приборов, а также при подключении мощных потребителей провода сильно нагреваются.
- Одновременно с этим постоянно “выбивает” защитные автоматы в питающих линиях старой электропроводки.
Сами по себе алюминиевые провода в домах старой застройки являются основанием для того, чтобы поменять их. Согласно требованиям действующих нормативов для прокладки проводки в новых строениях допускается применять только медные трехжильные проводники определенного сечения.

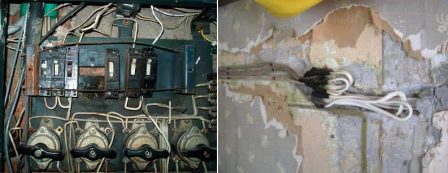

Примеры старой электропроводки
А у Вас в квартире есть заземление?
Да, конечно!
42.86%
Нет.
42.86%
Я не в курсе.
14.29%
Проголосовало: 7
Перед оценкой объема предстоящих работ не следует исключать возможность частичной замены электропроводки, которая правомерна при обнаружении небольших по протяженности изношенных участков. В этом случае предстоящие операции обычно классифицируются как ремонт электропроводки с частичным обновлением ее элементов. При замене более половины проложенных проводов и всех установочных изделий правильнее будет говорить о капитальном ремонте электропроводки.
Основная суть статьи
Укладка открытой проводки
Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.
- По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
- Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
- Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
- Укладываем в них провода и закрываем крышкой. Линия готова.
- Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.
Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.
Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.
Как заменить без штробления?
Устройство борозд в стенах по очевидным причинам подгадывают под ремонт. Если же он уже сделан, а отложить замену проводки нет возможности, кабель прокладывают открытым способом — крепят поверх стен.
С целью защиты от механических повреждений их прячут в кожух, в этом качестве применяют:
- гофрированную трубку: благодаря гибкости, выручает на неровных участках, но вообще не лучший вариант, поскольку идеально прямую форму ей придать нельзя, а в складках собирается пыль и грязь;
- пластиковую или стальную трубу: более привлекательный с точки зрения дизайна вариант, но не предусматривает доступа к кабелю;
- кабель-канал (короб): идеальное решение для ровных зон — красиво выглядит и позволяет добраться к любому участку кабеля (закрывается по всей длине крышкой на защелках).
При открытой прокладке используют не встраиваемые розетки и выключатели, как при скрытой, а накладные. Их устанавливать намного легче.
Какая мощность электропроводки необходима?
Качественная электропроводка жилой площади характеризуется количеством потребляемой мощности технических приборов.
Очень часто государственные службы ставят определенный лимит на потребление мощности, например, в сельской местности установлен лимит потребления электроэнергии 20-30 кВт на жилую площадь. Конечно, в городской среде такие лимиты электроснабжения невозможно соблюсти. Если мощность достигает больших показателей, в многоквартирных домах может выбивать центральные пробки в подъездах.
Отметим также, что в советских пятиэтажных постройках, где лимит на мощность электроснабжения равен 2,3 кВт, в основном требуется поменять проводку.
Конечно, жители таких домов приспосабливаются к необходимым условиям, осознают, что нельзя включать слишком много электрических приборов одновременно — следует чередовать и взвешивать предпочтения. Особенно в летнее время, когда хочется, чтобы кондиционер работал целый день.
Монтаж электропроводки
Перед любой ответственной работой нужен инструктаж по технике безопасности, который нельзя игнорировать.
- Все работы следует проводить при снятом напряжении, включение электроинструментов и переносок для освещения должно производиться в исправные удлинители. Каждый день следует проверять отсутствие напряжения отверткой-индикатором или электротестером.
- Неисправный инструмент недопустим.
- Все ручные инструменты: пассатижи, отвертки и т.д. должны иметь на ручках изоляцию.
- Работы нужно производить в специальной рабочей одежде, но не в шлепанцах или тапочках.
- Работая с перфоратором, болгаркой нужно использовать защитные средства: респиратор, перчатки, маску.
- Присутствие посторонних недопустимо.
- Работать в одиночку также не рекомендуется.
- На месте работы следует иметь аптечку.
