Формы актов для исполнительной документации

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика. В остальных случаях лучше пользоваться электрическим насосом.

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

• Приемлемая стоимость, что делает их доступными для многих потребителей;
• Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
• Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
• Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением, которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

Бланк акта на промывку трубопроводов и оборудования системы отопления

Все протечки и выявленные недоделки нужно устранить перед началом работ по промывке батарей отопления.

• Затем пишут акт на произведение внутренних работ в ходе очистки конструкций. В такие работы включают полный демонтаж систем отопления.
• Выбирают самую эффективную и оптимальную технологию очистки конструкции. Самым экономичным считается гидропневматический способ внутренней промывки батареи отопления. Делают это с помощью специальной пульпы. При этом образовывается сильная струя воды, которая и промывает батареи отопления изнутри. Иногда используют специальное оборудование, которое используется для промывки батареи. Некоторые профессионалы используют химические средства для очистки.

Формы актов для исполнительной документации

Важно Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения. Составные части акта опрессовки системы отопления Вверху слева указывается информация об организации, которая проводила проверку

Составные части акта опрессовки системы отопления Вверху слева указывается информация об организации, которая проводила проверку.

В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте.

Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр

Внимание Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

Блог инженера теплоэнергетика

Бороться с таким явлением можно двумя способами:

• заменой отдельных частей отопительного контура;
• промывкой системы.

Второй вариант считается более предпочтительным, так как не требует серьезных конструктивных вмешательств.

После проведения необходимого комплекса мероприятий должен быть составлен акт промывки систем отопления, образец которого у специалистов имеется в виде заготовленных бланков.

Их не обязательно заказывать в типографии. Для этого можно воспользоваться любым печатным устройством.

Как же заполнить акт промывки систем отопления? Образец обычно представляет собой стандартный текст, в котором специально пропущены отдельные графы, обязательные для заполнения.

Обычно его составляет представитель организации, занимающейся очисткой.

Как выглядит акт промывки систем отопления? Образец бланка начинается с его названия и даты составления.

Документы для промывки отопления

Заказчик может смело приступать к проведению работ по промывке батарей отопления.

Акт промывки батарей отопления — образец После окончания фронта работ обязательно делают вторичную опрессовку отопительного оборудования.

Это делается для того, чтобы удостовериться, что система полностью работоспособна.

По окончании вторичной опрессовки производят составление акта.

В нём отведено место для подписи заказчика. Он должен написать, что согласен с качеством и сроками выполненных работ по промывке батарей отопления либо несогласен с ними. Иногда возникают спорные моменты, когда заказчик и исполнитель не могут придти к единому соглашению.

В таких случаях вопрос о правомерности претензий решается через суд.

Способы очистки батарей отопления Метод химической очистки систем отопления В ходе химической очистки частей отопительных систем их внутреннюю полость заполняют специальными растворами.

Акт опрессовки системы отопления

Акт наружного осмотра оборудования при поступлении на склад Акт о внедрении системы управления качеством эксплуатации Акт о выявленных дефектах в средствах сигнализации Акт о выявленных дефектах оборудования Акт о готовности газовой котельной к эксплуатации Акт о готовности к бетонированию в опалубке Акт о готовности систем отопления и тепловых сетей абонента Акт о готовности теплового пункта к эксплуатации Акт о готовности угольной котельной к эксплуатации Акт о закреплении машины за машинистом или водителем Акт о замене инженерного оборудования Акт о несчастном случае на производстве Акт о переаттестации дефектоскописта Акт о передаче лифта на обследование Акт о приемке в эксплуатацию рабочей комиссии здания Акт о приемке законченного строительством объекта

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Пошаговая инструкция промывки

Химическая

Самым эффективным и проверенным способом является химический. Его применяют:

• при чистке стальных труб гравитационной системы;
• при проведении профилактики многоэтажных домов.

Химическую промывку достаточно легко провести. Для начала полностью спускают воду, а затем заливают сильнодействующий реагент. Специальный насос обеспечивает циркуляцию растворов кислоты или щелочи по трубам. Алюминиевые радиаторы чистить таким методом не рекомендуется, так как реакция этого металла с химическим средством снижает прочность изделия.

Гидропневматическая

Для проведения промывки гидропневматическим способом потребуется компрессор. Оборудование подключается к замерочному вентилю и подает давление с подачи на обратку, а затем наоборот. Эта технология показывает высокий результат исполнения только при правильном проведении:

1. Нужно отсоединить радиатор от системы.
2. Слить воду.
3. Прочистить нагревательный прибор, трубы.
4. Собрать систему.

Процесс легко контролировать по внешнему виду воды, которая должна в итоге стать чистой и прозрачной. После чистки группы стояков отопление переключается на сброс и открывается обратка. Затем промывка повторяется, только в другом направлении.

Гидродинамическая

Гидродинамический метод основывается на снятии отложений с помощью специальных насадок под высоким давлением. Отличается от других способов тем, что он абсолютно экологически чистый и идеально подходит для чугунных радиаторов. Под воздействием установки можно прочистить самые забитые трубопроводы, не нарушая герметичность и не вредя окружающей среде. Сильный напор воды справляется практически со всеми типами засоров.

Имея гидродинамическое оборудование, можно провести промывку системы самостоятельно:

1. Необходимо выбрать насадку и установить рабочее давление. При этом следует проследить, чтобы чрезмерно высокое давление не разорвало трубы.
2. Собрать аппарат и ввести его в трубопровод.
3. Запустить машину.
4. Когда шланг пройдет на всю глубину, оборудование можно отключить.

После проведенных манипуляций систему хорошо промывают водой.

Пневмогидроимпульсная

Данная промывка осуществляется при помощи пневмопистолета путем многократных импульсов. В ходе процесса образуются кавитационные пузырьки, благодаря которым накипь легко отделяется от стенок труб. Точечную очистку таким способом можно провести, не снимая радиаторов. При этом полностью удаляются различные отложения из отопительных приборов. Такую процедуру можно проводить и в отопительный период.

Чем и как промыть радиаторы и систему отопления

Сам процесс очистки системы отопления дома не сложен, справиться с ним под силу любому хозяину.

Существует несколько способов чистки сети отопления в частном доме своими руками:

• промывка механическая;
• химическая чистка;
• гидропневматическая промывка;
• способ пневмогидроудара;
• промывка биологическая.

Механическая промывка

Этот способ промывки отопительных систем требует полной разборки всех коммуникаций — перед тем как почистить элементы, снимать придется каждую деталь системы. Сложность метода заключается в очистке внутренних поверхностей труб и батарей от накипи и ржавчины вручную с помощью металлических щеток. В наше время практически не применяется, так как требует значительных затрат времени и сил.

Метод химической промывки

Для чистки системы требуется подключение насоса с заполненной химическими веществами емкостью. Моющее средство растворяет и отслаивает прилипшие к стенкам труб загрязнители.

Для химической очистки используется два вида жидкостей — на кислотной или щелочной основе, применяющихся в зависимости от материала, из которого изготовлены трубы и батареи, а также вида отложений. Химией рекомендуется промыть систему отопления также и в тех случаях, когда снять элементы системы слишком затруднительно.

Жидкость для промывки на основе щелочей или кислот нельзя использовать при работе с алюминиевыми батареями в связи с тем, что металл вступает в реакцию с химическими соединениями. Также запрещено проведение очистки разгерметезированных систем, так как химическое средство для промывки отличается токсичностью и способно нанести вред здоровью. По этой же причине использованные жидкости нельзя сливать в канализацию, а работу следует выполнять в резиновых перчатках и респираторе.

После химической очистки будут полностью удалены все загрязнители, продляется срок службы системы.

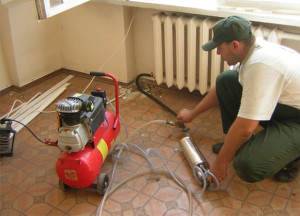

Гидропневматическая промывка

Такой способ заключается в обработке внутренних поверхностей батарей и труб потоком подающейся под высоким давлением смеси воздуха и воды. Промывка отопительной системы таким способом отличается высокой эффективностью, но для его применения необходимо специальное оборудование.

Гидропневмоочистка отлично зарекомендовала себя при работе с чугунными радиаторами старого типа, еще советского производства. Прочистка водой и воздухом не предъявляет каких-либо жестких требований к элементам отопительной системы, как химический способ, то есть одинаково подходит для всех видов материалов и труб. Несмотря на высокую стоимость в сравнении с химическим методом, он полностью безопасен и более эффективен.

Батареи перед прочисткой рекомендуется обработать с применением специального, смягчающего корку загрязнителей состава.

Способ пневмогидроудара

Такой метод является наиболее быстрым (занимает не более часа), удобен, так как не приходится демонтировать элементы системы, но требует применения специальной техники.

На окончания отопительных коммуникаций присоединяется специальное оборудование — пневмопистолет, при помощи которого в трубопровод подается пневмогидравлический импульс, отслаивающий налипшие на стенках труб и батарей загрязнители.

Несмотря на серьезное и пугающее своей сложностью название, промывка труб таким способом абсолютно безопасна, так как к стенкам прикладывается сила, составляющая не более 2% от мощности импульса, а основной удар приходится на загрязнения.

Биологическая промывка

По своей сути такой способ очень схож с химическим, только вместо опасных реагентов применяются высокотехнологичные растворители и расклинивающие биопрепараты. Под их воздействием разрушаются кристаллические связи загрязнителей, счищаются коррозийные и органические отложения.

Промывочный биоматериал выпускается на водной основе, а их применение позволяет полностью очистить сеть отопления в многоквартирном доме и в индивидуальном жилище.

Лучшие полупрофессиональные шуруповёрты с АлиЭкспресс

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

• осмотр узла подачи, трубопровода и других детали системы.
• проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

1. Во вновь смонтированную или промытую систему заливается вода.
2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
4. Если наблюдается снижение давления, то выясняется причина этого.
5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Как выполнить опрессовку отопления гидравлическим способом

Опишем правила проведения гидравлической опрессовки:

1. Перед началом процедуры необходимо закрыть окна и по возможности обеспечить равномерный температурный режим в помещении, поскольку при передах температуры воздуха полимерные трубы могут расширяться и сужаться, а давление при этом меняться и искажать реальную картину испытания.
2. Также необходимо максимально стравить из системы воздух.
3. Для проведения теста используют гидравлический пресс, который можно приобрести или взять напрокат. Для бытовых систем отопления и водопровода подойдет ручной инструмент, рассчитанный на малые объемы. Он обойдется дешевле.

Пример ручного гидравлического пресса

1. Пресс подключают к коллектору отопления: можно к подаче, можно к «обратке». При этом все краны в системе должны быть открыты, чтобы испытанию была подвергнута вся система.

Контур в идеале должен закрываться в точке подачи воды в квартиру и на выходе из нее, то есть включать в себя, в том числе, и измерительные приборы.

1. При помощи пресса в системе создается давление, а затем визуальный осмотр всех узлов трассы и трубы по всей ее длине. Наличие протечки будет видно сразу, при этом бракованные элементы необходимо будет заменить, а неплотности – дополнительно подмотать фум-лентой.
2. Если же на первый взгляд протечек нет, выдерживают в системе давление в течение расчетного времени (3х часов) и затем проверяют на наличие или отсутствие потерь давления в контуре по манометру на прессе или в системе (при его наличии).
3. Падение давления в системе при его значении в 10бар не должно превышать 1,2 бара. Если падение существенней, необходимо еще раз тщательно проверить систему визуально, а по необходимости разбить ее на участки и проверить каждый из них в отдельности с помощью того же пресса.

Необходимый инструмент

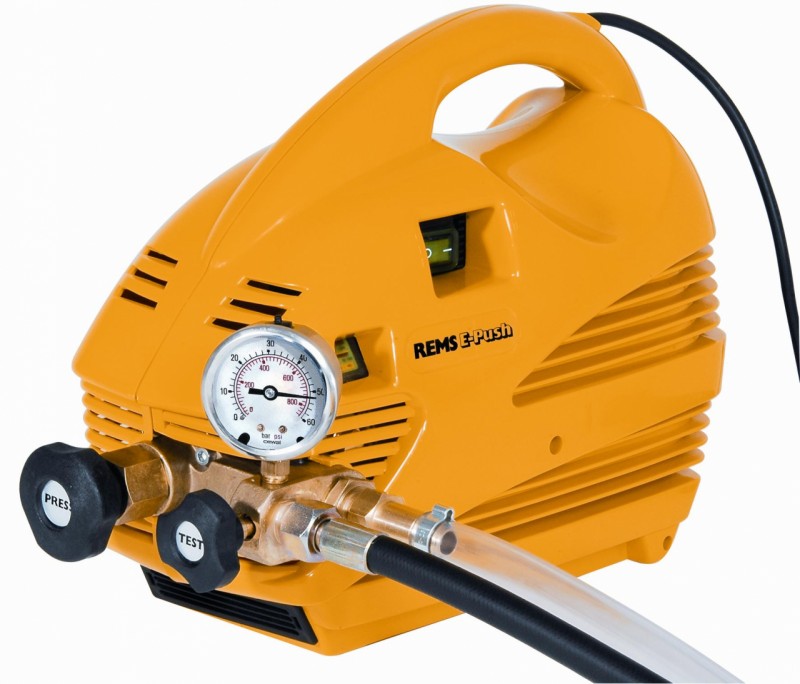

Для создания требуемых условий при проведении опрессовки нужно оборудование, позволяющее достичь требуемого уровня давления. Чаще используется насос. Он совместно с обратным клапаном подключается при помощи шланга высокого давления к системе через патрубок. Основными характеристиками при выборе аппарата является уровень производительности и давление, которое он может создать

Если прибор работает от электричества, то обратите внимание на рабочее напряжение (220 В или 380 В)

Необходимые инструменты

При проведении работ с небольшим объемом контура, целесообразно использовать ручную конструкцию опрессовщика, который оборудован гидроцилиндром. Достичь большей эффективности и удобства эксплуатации можно при использовании поршневого устройства с электроприводом. Электрический тип опрессовщика за короткий срок создаст требуемое давление без приложения мускульных усилий. Эти приборы, помимо манометра, имеют оборудование для контроля и управления.

Требования к персоналу

Важно! Допускается самостоятельное осуществление проверки отопительного оборудования только частного дома. Все технологические операции должны выполняться обученным персоналом, имеющим установленные квалификационные допуски, с применением сертифицированного оборудования. Все технологические операции должны выполняться обученным персоналом, имеющим установленные квалификационные допуски, с применением сертифицированного оборудования

Все технологические операции должны выполняться обученным персоналом, имеющим установленные квалификационные допуски, с применением сертифицированного оборудования.

Для этого сотрудники обязаны проходить обучение (спец курс подготовки на протяжении шести месяцев) и аттестацию знаний правил эксплуатации тепловых установок и ТБ (не реже одного раза в 3 года, а для персонала принимающего непосредственное участие в испытании, регулировке и обслуживании оборудования — 1 раз в год).

После прохождения обучения оформляется выписка из протокола тестирования работников. Она предоставляется для допуска персонала организации, выполняющей эксплуатацию, обслуживание и опрессовку тепловых установок.

Выписка из протокола тестирования работников.

В соответствующих графах указываются:

• ФИО работника;
• дата предыдущей проверки;
• дата текущей проверки;
• оценка знаний;
• подпись работника;
• дата следующей аттестации;
• ФИО членов приемной комиссии из 3-х человек (включая инженера «Ростехнадзора») и их подписи.

Работнику выдается квалификационное удостоверение со штампами и отметками о том, что он обучен.

Удостоверение о допуске к работе повышенной опасности.

Результаты обучения отображаются в журнале персональных проверок работника организации, допускаемой для выполнения гидростатических или манометрических испытаний.

Журнал персональных проверок работника организации.

Правила проведения опрессовки

Непосредственно перед проверкой следует произвести следующие подготовительные этапы.

• Произвести ревизию всех запорных устройств.
• Реставрируются трубы с явными признаками повреждений.
• Во время тестирования зданий с центральным отоплением они отсекаются от общей системы.

Также следует отметить, что перед проведением гидравлических испытаний следует произвести промывку труб отопительной системы для того чтоб удалить отложения различных окисей.

Пошаговая инструкция

Независимо от вида здания опрессовка отопительных узлов состоит из следующих этапов:

1. К сливному крану подключают компрессор.
2. Воле последнего радиатора устанавливают манометр для измерения давления.
3. Постепенно при помощи компрессора по трубам подаётся воздух, который создаёт давление.
4. При проведении проверки давление в системе увеличивают на 20-30 процентов от рабочей нормы, то есть если норма 10 атмосфер, то подают 12 или 13 атмосфер.
5. После того как будет достигнуто необходимое давление трубу закупоривают и начинают и начинают проверку всех соединений и стыков.
6. Проверить герметичность соединений и стыков можно при помощи мыльного раствора. Промазывая раствором проверяемые участки отопления.

После проверки всех узлов и стыков отопительного устройства воздух в системе оставляют на четыре часа, после чего стравливают, предварительно ещё раз проверив мыльным раствором.

Также следует отметить, что после опрессовывания в трубах и радиаторах могут скапливаться и образовываться воздушные подушки. Для предотвращения этих последствий необходимо выполнить следующие действия:

1. К заливному крану обогревательного устройства подключить гидравлический насос, через который будет подаваться вода.
2. Следующим действием необходимо будет открутить сливной кран и включить подачу воды.
3. Прокачивать систему необходимо до тех пор, пока со сливного крана не потечёт чистая вода без пузырьков воздуха.

После завершения всех процедур и наполнения системы водой опрессовку можно считать заверенной.

Испытания

Если проверка прошла удачно, и на протяжении получаса давление в трубах, котле и батареях было стабильным — на этом подготовка к отопительному сезону может быть завершена. Если обнаружена течь или любая другая неисправность конструкции — следует обязательно устранить неполадку и повторно провести испытание.

Испытание в два этапа состоит из:

• Гидравлической промывки трубопроводов и радиаторов, при которой удаляются грязь и посторонние примеси, а так же ржавчина, накипь и осадок, образовавшиеся в процессе эксплуатации;
• Самого испытания, проводимого с целью выявления дефектов и засорения магистралей при промывке.

Проведение таких работ специалистами стоит недешево, поэтому самостоятельная диагностика отопления под давлением позволяет сэкономить значительные средства.

Рекомендации при проведении испытаний

Если вы решили проводить проверку под давлением самостоятельно, следует прислушаться к нескольким рекомендациям и советам:

Тщательно проверьте состояние узлов, соединений и оборудования перед началом испытания;
Устраните все изъяны и неисправности;
Подключите оборудование, строго следя за правильностью и надежностью соединений;
Перед запуском еще раз перепроверьте, все ли сделано правильно;
Соблюдайте правила осторожности при работе агрегата;
Будьте внимательны и не оставляйте оборудование без присмотра;
При любых форс-мажорных обстоятельствах — немедленно выключите оборудование и лишь потом приступайте к их ликвидации.

Если вы не уверенны, что справитесь самостоятельно с проведением гидравлического испытания комплекса оборудования и труб отопления — лучше обратиться к специалистам. Квалифицированные работники избавят вас от лишних хлопот, связанных с арендой оборудования, его монтажа и от волнения во время самой процедуры диагностики.

Кроме того они значительно сэкономят ваше время и избавят от излишней эмоциональной нагрузки.

Проведенная опрессовка, гарантирует бесперебойную и безаварийную работу системы отопления вашего дома не только в текущем году, но и в ближайших 3 — 4 года. Такие гарантии напрямую зависят от количества отработанных лет отопительной конструкции; чем она старше – тем пессимистичней прогнозы.

Акт промывки систем отопления. Образец заполнения документа и способы проведения работ

Промывкой отопительных систем занимаются специализированные организации после предварительного заключения соответствующего договора. По окончании работ составляется акт промывки систем отопления. Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий.

Обязательная процедура

Системы отопления представляют собой совокупность оборудования (насосов, котлов, трубопроводов и радиаторов), предназначенного для обогрева помещений.

Ввиду того что в качестве теплоносителя обычно используется подогретая вода, все детали изнутри покрываются плотным слоем загрязнений. Иногда в трубах такие отложения достигают более пятидесяти процентов сечения.

Это уменьшает теплоотдачу и снижает температуру внутри самого помещения. Бороться с таким явлением можно двумя способами:

• заменой отдельных частей отопительного контура;
• промывкой системы.

Второй вариант считается более предпочтительным, так как не требует серьезных конструктивных вмешательств. После проведения необходимого комплекса мероприятий должен быть составлен акт промывки систем отопления, образец которого у специалистов имеется в виде заготовленных бланков.

Их не обязательно заказывать в типографии. Для этого можно воспользоваться любым печатным устройством. Как же заполнить акт промывки систем отопления? Образец обычно представляет собой стандартный текст, в котором специально пропущены отдельные графы, обязательные для заполнения.

Обычно его составляет представитель организации, занимающейся очисткой. Как выглядит акт промывки систем отопления? Образец бланка начинается с его названия и даты составления. Далее последовательно излагается следующая информация:

1. Адрес объекта.
2. Данные о трех обязательных участниках, в присутствии которых проходит данная процедура (заказчик, представитель обслуживающей компании, специалист от организации по очистке).
3. Дата проведения работ.
4. Из четырех вариантов выбирается способ, с помощью которого проводилась очистка системы.
5. Показания счетчиков воды до и после проведения работ. Отдельно указывается израсходованное количество и температура.
6. Качество проведенной работы.

Все данные, указанные в акте, заканчиваются подписями трех сторон.

Дополнительные работы

После промывки труб и иного оборудования желательно сделать опрессовку. Эта дополнительная процедура позволит проверить герметичность всей системы и выявить места, где воздух или вода могут выходить наружу. Такие действия не обязательны, но крайне желательны.

Они соответствуют интересам как заказчика, так и исполнителя. По окончании оба смогут убедиться в качестве проведения предыдущего этапа. Выполнение работ фиксирует акт промывки и опрессовки системы отопления.

Образец его будет выглядеть как таблица, в которой собран перечень всех проводимых во время такой процедуры мероприятий.

Против каждого из пунктов специалист должен сделать отметку о выполнении. В конце, как обычно, заказчик и исполнитель ставят свои подписи, подтверждая факт проведения работы.

Специалисты иногда называют эту процедуру гидравлическим испытанием, так как чаще всего подобную проверку проводят с помощью воды. Считается, что воздух может быть более опасен при обнаружении серьезных неисправностей.

Поэтому многие предпочитают идти по более легкому пути.

Весной после окончания отопительного сезона система обычно консервируется на летний период. Перед этим ее следует проверить.

Из оборудования для проведения процедуры требуется только насос с измерительным прибором (манометром). Работы проводятся в следующей последовательности:

1. Сначала проверяемую систему необходимо заполнить водой.
2. Затем необходимо подключить пресс.
3. Проверить показания манометра.

Проверка проводится обычно в течение тридцати минут. Если за это время показания не меняются, то система считается герметичной. В противном случае можно будет утверждать, что в ней имеется течь.

Следовательно, необходимо принять меры для ее устранения. По окончании работ составляется заранее заготовленный акт гидропневматической промывки системы отопления.

Образец его похож на все, описанные ранее.

В этом бланке также описывается вся проводимая процедура с указанием конкретного значения проводимых измерений. Акт подписывается представителями сторон и сохраняется до следующего испытания.

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.

Когда необходимо проводить эти работы

Мероприятия, относящиеся к проверке схемы обогрева на герметичность, необходимо выполнять в следующих случаях:

• в период подготовки к сезону отопления;
• после замены участков системы;
• после проведения ремонта приборов отопления.

Строительные организации проводят проверку при сдаче объекта в эксплуатацию. Процедура испытаний дает возможность подтвердить герметичность схемы.

На фото – проверка систем отопления

Процедура состоит из следующих стадий:

1. Подается в трубопроводы воздух или вода с определенным давлением с помощью специального оборудования.
2. Производится проверка и обнаружение дефектов в схеме обогрева.
3. Устраняются выявленные нарушения.

Лучше, конечно, когда в момент пуска в каждой комнате будет находиться один человек. В этом случае дефекты можно заметить до того, как большая часть теплоносителя выльется.

Гидравлическая проверка автономного отопления

Правила работ

Есть специально разработанный СНиП, в котором описаны правила проведения подобных работ

Из него можно узнать о тонкостях и подробностях процесса.
В нем также есть и типовая инструкция проведения этих мероприятий.

Содержащиеся в СНиПе технологические схемы учитывают особенности работ, беря во внимание технику безопасности и необходимое для этого оборудование. Рекомендуем любое гидравлическое испытание системы отопления проводить в соответствии с таким документом.

1. Использовать для этого можно любой способ, главное удалить с внутренних стенок труб накипь и отложения. В частности используйте специальные растворы и компрессор. Отложениями могут быть оксиды различных материалов, в том числе, железа и кальция. Мы рекомендуем выполнять промывку 1 раз в 5 лет, что сделает работу отопительной системы качественной и надежной.

В противном случае из-за описанных выше отложений эффективность теплоснабжения снизится и вам придется больше тратить на приобретение энергоносителей, цена которых сейчас достаточно высокая. Происходит это за счет уменьшения сечения трубопроводов и плохой циркуляции теплоносителя.

Испытание систем отопления в частном доме

Выполнение опрессовки

Если работы должны проводиться в многоквартирном доме, обязанности по профилактике данных инженерных сетей возложены на организации, эксплуатирующие здания. Раньше они назывались ЖЭК, сейчас могут по-другому, но суть остается такой же.

Все мероприятия должны проводиться только специально обученным персоналом с использованием необходимого оборудования. Не стоит перекладывать на себя их функции, ни к чему хорошему это не приведет. Вы можете своими руками проводить опрессовку только индивидуальной системы обогрева.

Процесс выглядит так:

1. Если система пустая, ее необходимо заполнить водой через обратку. За счет установки вентилей в самых высоких точках удастся легко стравить воздух. Их следует перекрыть тогда, когда через них начнет напором поступать теплоноситель.
2. После нахождения дефекта вода из системы удаляется через дренажные вентиля.
3. Опрессовочный насос подсоединяется к узлу управления.

Бланк опрессовки отопительной системы

1. Ответственный за проведение данных работ заполняет соответствующий бланк в процессе опрессовки.

После завершения работ составляется акт гидростатического испытания систем отопления и теплоснабжения. Указывается прочность трубопроводов и разных узлов схемы. Благодаря акту можно понять – пригодна ли отопительная система к дальнейшей эксплуатации.

Как выглядит акт испытания системы отопления

Проведение проверки

Опрессовка системы отопления должна проводиться давлением, в 1,5 раза превышающим рабочее. Рассмотрим процесс детальнее:

Необходимые условия	Давление напора – не ниже 0,6 атм. Теплоноситель должен быть постоянной температуры. В системе не должно быть воздушных пробок.  Для анализа прочности используются манометры.
Первый этап	Напор в отопительной системе должен подниматься каскадом, минимум два, пока не достигнет установленной величины. Рекомендуется делать это в течение получаса, увеличивая каждые 10 минут. Следующие 30 минут нужно держать давление на уровне 0,6 атм и выше.
Второй этап	Давление не должно упасть ниже 0,2 атм. Если утечка будет обнаружена во фланцевых или резьбовых соединениях, допускается их подтяжка. Когда не удается устранить дефект, необходимо произвести замену соединения.
