Как найти объем бака в литрах формула. как рассчитать объем емкости различной формы

Что нужно знать при проведении расчетов

При установке отопительной системы, не всегда получается сэкономить полезную площадь, что так важно в малогабаритных помещениях. Но при этом можно узнать точный объем нужного устройства. При вычислениях  используется такая формула:

При вычислениях  используется такая формула:

Vb (объем бачка) = Vt(объем жидкости теплоносителя)*Kt ( коэффициент, учитывающий расширение под влиянием тепла)/F(коэффициент производительности мембранного бака)

Чтобы определить объем теплоносителя используются такие методы:

• засекается время пробного наполнения всей конструкции. Это можно сделать с помощью водомера;
• складываются все объемы присутствующих механизмов – труб, батарей и источников тепла;
• применяется соответствие 15 литров жидкости теплоносителя на каждый киловатт мощности оборудования.

Расчет объема на отдельном примере

Коэффициент, учитывающий тепловое расширение используемого теплоносителя, зависит от наличия антифризных добавок. Он меняется в зависимости от процентного соотношения данных добавок, а также может меняться под влиянием температуры. Есть специальные таблицы, где можно посмотреть данные из расчета нагревания теплоносителя. Такая информация внесена в калькулятор. Если используется вода, то это обязательно отображается в программе.

Незамерзающие жидкости в качестве теплоносителя особенно актуальны при необходимости отключать отопление в холодное время года.

Обязательно учитывается коэффициент эффективности мембранного расширительного бака. Его можно определить по такой формуле:

F= (Pm-Pb)/(P1+1)

При этом Pm обозначает максимальное давление, которое может привести к аварийному включению специального клапана безопасности. Это значение должно указываться в паспортных данных изделия.

На схеме показан вариант монтажа устройства

Pb – это давление для подкачки воздушной камеры устройства. Если конструкция уже была подкачана, то параметр указывается в технических характеристиках. Это величину можно менять самостоятельно. Например, производить докачку насосом для автомобиля или убирать лишний воздух при помощи вмонтированного ниппеля. Для автономных систем рекомендуемый показатель – 1-1,5 атмосфер.

Статья по теме:

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

• Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
• Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

Материалы необходимые для установки и подключения уличного освещения

• Медный трехжильный кабель сечением 1,5 мм подойдет под освещение в 16А. Необходимую длину рассчитайте исходя из размеров участка и места установки светильников на нем. Если позволяют средства можно купить бронированный кабель, он дороже, но тогда не понадобиться прокладка труб ПНД под обычную проводку.
• Трубы ПНД. Если все-таки остановили выбор на обычном кабеле, то дополнительно понадобятся трубы для изоляции кабеля под землей. Метраж считайте по кабелю.
• Модульный контактор и автомат для уличного освещения.
• Датчики освещенности, фотореле и трехпозиционный переключатель.
• Уличные светильники и фонари уличного освещения.
• Все необходимые инструменты и изоляционные материалы.

Объём в литрах

Вычислить литраж – значит, принять во внимание постоянную величину: 1 л воды – 0,001 м3. Центнер воды занимает 0,1 куба

Эта формула справедлива для всех жидкостей: один литр – это кубический дециметр. Высчитать кубатуру, например, цистерны, перевозящей 4 т воды, легко: это и есть столько же «кубов». А вот для, к примеру, нефти «куб» весит заметно меньше одной тонны. Плотность этой же нефти настолько же меньше плотности воды, насколько вес определённого объёма нефтепродуктов ниже массы такого же количества воды. Но 1 м3 – величина постоянная.

Для запаса воды в одну тонну (1 м3) понадобится 5 таких емкостей.

Как высчитать площадь поперечного сечения

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.
Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированного изделия считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Устройство бака

Современные топливные системы далеко ушли от прообразов емкостей ВАЗ, где внутренние части представляли собой полость с горючим и штуцером подачи.

В конструкциях новых грузовиков присутствует большое количество дополнительных технологических решений, повышающих безопасность и практичность применения баков у фуры.

Материал

Сегодня наиболее часто используется алюминий. Материал отличается нейтральной реакцией во время контакта с разными типами горючих смесей, низким весом, простотой производства.

Дополнительно материал покрывается антикоррозийными составами, которые препятствуют окислению основы.

Газовые баллоны, поставляемые вместе с моделями, работающими на природном газе, изготавливаются из нержавейки. Только этот материал гарантирует оптимальную надежность и прочность под высоким давлением.

Защита

Конструкция топливного бака.

Ввиду повышенного объема баллонов бак у фуры оборудован специальными ребрами.

Элементы представляют собой поперечные пластины, гасящие инерцию волны жидкости при разгоне или торможении автомобиля. Это минимизирует гидравлические удары на стены бачка, плескание смеси.

Вторым эшелоном выступают крышки с замками и металлическими сетками, выполняющими роль фильтров грубой очистки солярки. Также здесь присутствует специальный клапан, стабилизирующий давление при естественном расходе жидкости.

Суть штуцера в одностороннем действии: ниппель пропускает воздух внутрь, препятствует проливанию солярки во время опрокидывания. Сами крышки изготавливаются из пластика, алюминия, легированной стали либо нержавейки.

Донная сторона комплектуется сливными патрубками – этот элемент необходим для удаления отстоя.

Сенсоры

В верхней части бака монтируются сенсоры и датчики, отвечающие за индикацию заполнения тары, мониторы контроля расхода на 100 км пробега.

Также в зависимости от комплектации машины производитель может устанавливать навесное оборудование на свое усмотрение.

Подвес бака

Большая тара крепится на кронштейны, хомуты. Количество полос зависит от габаритов, вместительности.

На отечественных моделях подвески делаются на раму по левому борту или по обеим сторонам одновременно.

Особенности выбора расширительного бака для системы отопления, несколько нюансов

Выбирая расширительный бачок, необходимо обратить внимание на такие критерии:

• место установки;
• тип отопительной системы (с естественной и принудительной циркуляцией);
• рабочие параметры системы, включая давление (необходимо выполнить расчеты давления для бака, теплоносителя, теплообменника);
• объем расширительного бачка (не может быть меньше, чем 10% от общего объема воды в системе);
• необходимость автоматизированного управления;
• особенности работы бака (автономное энергонезависимое, с принудительной циркуляцией и подключением к электрической сети)

Одним из критериев выбора оборудования является расчет воды и ее давления. При таких расчетах системы отопления учитываются:

• объем воды в котельном агрегате (он указан в паспорте к котлу);
• объем воды для радиаторов (необходимо рассчитать отдельно для каждого радиатора и суммировать полученные значения);
• объем теплоносителя в трубах системы (рассчитывается для всех контурах при помощи формулы Vобщ = π × D2 × L/4, где D является диаметром трубы, L – это длина трубы).

Таким расчетом вычисляется, какой объем должен быть у бака. Обычно при проектировании закладывается, что объем расширительного бачка не может быть меньше 10-15%. Такого значения будет достаточно для вывода воздуха из отопительного контура и защиты оборудования от разрывов или протечек при температурном расширении.

Игрушечная мебель + МК

Общий объём фундаментов

Расчёт объёма бетона для фундамента можно произвести с помощью онлайн-калькуляторов на многих сайтах.

Однако школьного курса геометрии достаточно, чтобы понять, как рассчитать объём бетона для любой конфигурации основания.

Ленточный фундамент

Ленточный фундамент

Фундамент ленточного типа представляет собой монолитную конструкцию, проходящую подо всем домом. На нём строят несущие стены и перегородки.

Рассчитать кубатуру бетона для такого основания можно, разложив все стороны фундамента на элементарные параллелепипеды.

Сначала перемножают длину, ширину и высоту подготовленной опалубки вдоль длинной стороны дома. Далее необходимо вычислить объёмы параллелепипедов коротких сторон

Важно в их длине не учитывать ранее подсчитанные объёмы углов. Все замеры проводят только после того, как установлена опалубка, это поможет исключить ошибки

В конечную формулу обязательно вносят поправку — добавляют запас в 2%. Это вызвано тем, что при заливке опалубка может разойтись на несколько сантиметров, увеличив внутренний объём.

Общая формула выглядит так: V=h+b+l+0,02(h+b+l).

• h— высота опалубки;
• b — ширина ленты;
• l— длина сторон.

Для примера приведен расчет кубатуры бетона для фундамента 6х10 м с одной перемычкой вдоль коротких стен. Высота и ширина опалубки 0,5м.

1. Общий объём длинных участков фундамента — 2х10х0,5х0,5=5 кубометров. Где 2 — 2 длинных стены, 10 — длина стены, 0,5 и 0,5 — ширина и высота опалубки.
2. Длина короткой стены для расчёта равна 6-0,5-0,5=5 метров. Где 6 — общая длина короткой стены, 0,5 и 0,5 толщина длинной стены, которая уже учтена в п.1.
3. Общий объём коротких стен равен 3х5х0,5х0,5=3,75 м3.
4. Всего необходимо бетона 5+3,75+0,02х(5+3,75)= 8,925 м3.

Округлив полученный результат до целых значений, приобретают или готовят материал для 10 м3 бетона.

Столбчатый фундамент

Столбчатый фундамент

Столбчатые фундаменты используют на тяжёлых и подвижных грунтах.

В большей части случаев вокруг столбов устраивают ростверк, поэтому расчёт состоит из двух шагов: узнают объём столбов и прибавляют к результату объём ростверка.

Если столбы представляют собой цилиндр, его объём рассчитывают по формуле V=Sхh, где:

• S — площадь основания;
• h — высота столбика.

Площадь основания вычисляют по формуле S=3,14хR2. Итого: V= 3,14*R*R*h.

Пример. 1 столб радиусом 0,15 м и высотой 1 метр потребует 3,14*0,15*0,15*1=0,07 м3 бетона. На 8 оснований уйдёт 8*3,14*0,15*0,15*1=0,56м3.

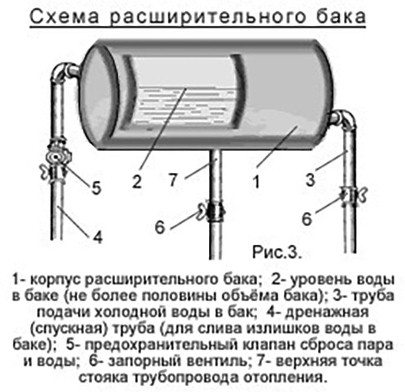

Конструкция расширительного бака

Расширительный бак представляет собой корпус из углеродистой стали с порошковым красным, серым или белым покрытием, внутри которого расположена резиновая мембрана по типу диафрагмы или в виде баллона. Первую в основном используют в небольших ёмкостях, вторую – в крупных. Баки в заводской комплектации иногда снабжены предохранительным клапаном, защищающим систему от превышения допустимого давления. Если это происходит, клапан открывается, выпуская избыток воды. Лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет – докупить и смонтировать рядом с баком.

Расширительный бак с мембраной в виде диафрагмы. Такое устройство больше напоминает бочонок, разделённый надвое подвижной резиновой перегородкой. На производстве в верхнюю часть ёмкости закачивают воздух, который создаёт начальное давление. После подключения бака в его нижнюю камеру начинает поступать теплоноситель из сети. В тот момент, когда эластичная мембрана становится в нулевое-, спокойное положение и как бы ложится на поверхность теплоносителя, отопительная система считается полностью заполненной и готовой к запуску. Когда температура теплоносителя растёт, его объём увеличивается, и избыток сбрасывается в расширительный бак. За счёт сжатия воздуха мембрана отодвигается в воздушную камеру, благодаря чему внутреннее пространство бака становится больше, и туда поступает избыток теплоносителя. Как только теплоноситель остывает и возвращается к первоначальному объёму, воздействие на мембрану прекращается и воздух в верхней камере, не испытывая противодействия, приводит мембрану в исходное, спокойное положение, тем самым происходит автоматическая регулировка давления в системе.

Как посчитать объем коробки в М3

Во время фасовки и транспортировки товаров, предприниматели задаются вопросом, как это правильно сделать, чтобы сэкономить время и финансы. Расчет объема тары является важным моментом в доставке. Изучив все нюансы, Вы сможете подобрать необходимую по размерам коробку.

Как рассчитать объем короба? Чтобы груз без проблем поместился в короб, его объем необходимо высчитывать, пользуясь внутренними размерами.

Воспользуйтесь для вычисления объема коробки в форме куба или параллелепипеда. Он поможет ускорить процесс расчетов.

Груз, который необходимо поместить в тару, может быть простой или сложной конфигурации. Габариты короба должны быть на 8-10 мм больше самых выступающих точек груза. Это необходимо, чтобы предмет без затруднений поместился в тару.

Наружные размеры используют при подсчетах объемов коробок, чтобы грамотно заполнить пространство в кузове транспорта для перевозки. Также они нужны для вычисления площади и объема склада, необходимого для их хранения.

Во-первых, измерим длину (а) и ширину (b) коробки. Для этого будем пользоваться рулеткой или линейкой. Результат можно записать и перевести в метры. Будем пользоваться международной системой измерений SI. Согласно ей, объем емкости рассчитывается в кубических метрах (м3). Для тары, стороны которой меньше метра, удобней производить замеры в сантиметрах или миллиметрах. Необходимо учитывать, что габариты груза и коробки должны быть в одних и тех же единицах измерения. Для квадратных коробок длина равняется ширине.

Затем произведем замеры высоты (h) имеющейся тары ─ расстояние от нижнего клапана коробки до верхнего.

В случае, если Вы сделали замеры в миллиметрах, а результат необходимо получить в м3, переводим каждое число в м. Например, есть данные:

• а=300 мм;
• b=250 мм;
• h=150 мм.

Учитывая, что 1 м=1000 м, переведем эти значения в метры, а затем подставим в формулу.

• а=300/1000=0,3 м;
• b=250/1000=0,25 м;
• h=150/1000=0,15 м.

Формулы

• V=a*b*h, где:
• a – длина основания (м),
• b – ширина основания (м),
• h – высота (м),
• V — объем (м3).

Используя формулу подсчета объема коробки получим:

V=a*b*h =0,3*0,25*0,15=0,0112 м3.

Такой метод можно использовать при расчете объема параллелепипеда, то есть для прямоугольных и квадратных коробок.

Как выбрать расширительный бак для отопления — лучшие советы

В структуре отопительной системы необходимо предусматривать наличие всех конструктивных элементов. Исключать хотя бы один из них было бы неоправданно по двум причинам. Во-первых, это может негативно отразиться на функциональности и эффективности работы всей системы. А во-вторых, такие несовершенные проекты могут оказаться опасными в отношении вероятных возгораний или разрывов трубопроводной коммуникации.

Одним из таких важных структурных элементов отопительных систем является бачок расширительный для отопления. Во время нагрева теплоносителя в магистрали происходит повышение давления и увеличение самого теплоносителя в объеме, что обусловлено четким действием физических сил. В это время в подающей магистрали трубопровода создаются критические параметры, которые при отсутствии компенсационной емкости могут спровоцировать выход теплоносителя из трубы. Обычно такие происшествия сопровождаются разрывом трубопровода в наиболее слабом месте стыковки отдельных элементов.

Чтобы исключить вероятность подобного развития событий, в структуре отопительной системы и предусматривается установка бачка расширительного для отопления. При отсутствии расширительного бака придется сливать излишек воды каждый раз при нагревании системы. При этом возможно возникновение воздушных пробок, которые образуются при остывании теплоносителя в трубопроводе.

Какой бачок расширительный для отопления выбрать?

Классификация этих структурных элементов отопительной схемы предусматривает две категории устройств:

• Баки открытого типа;
• Бачки закрытого типа.

К первой категории относятся устаревшие модели для использования в системах с естественной циркуляцией теплоносителя в системе. Это емкости с открытым верхом и патрубком для определения и удаления излишков воды в системе.

Вторая категория включает использование полностью герметичных емкостей, оборудованных выпускным клапаном для удаления воздуха и излишков теплоносителя. Выпускные клапаны в таких баках расширительных для отопления могут быть механическим с ручным удалением и автоматическими — снабженными манометрами и соответствующей автоматикой. Эта категорий расширительных бачков используется при устройстве отопительной системы с естественной или с принудительной циркуляцией теплоносителя.

Вариант третий — бак мембранный для отопления. Эта модель более совершенна, обладает большей практичностью и эстетическим видом. Ее устройство предполагает наличие двух отделений в конструкции бака. Одни из них содержит воздух под давлением, а в другое поступает расширившийся в результате нагревания теплоноситель.

Оба отделения разделены прочной и пластичной мембраной. Когда теплоноситель заполняет емкость своего отделения, он создает повышенное давление в другом отделении. При остывании воды избыточное давление в другом отделении вытесняет ее обратно в трубопровод отопительной системы. Таким образом, поддерживается неизменный объем теплоносителя и давление в системе.

Как выбрать объем расширительного бака?

Когда было определено вид и место размещение бака, то теперь необходимо выбрать расчет объема сосуда. Рассчитать объем расширительного бак для отопления можно разными способами.

Профессиональный расчет — делают инженерами — проектировщиками, которые используют специальное оборудование. Специалисты и инженеры учитывают все факторы, которые могут каким-то образом повлиять на стабильность функционирования системы отопления. Многие люди используют только этот метод, так как он является самым надежным, точным, но и дорогим.

Специальный калькулятор для расчета — различные интернет сайты дают возможность подсчитать объем расширительных баков. Калькулятор дают возможность получить информацию о минимальной нужной вместимости рассматриваемых емкостей. Такой метод можно применять только индивидуальных отопительных систем.

Расчет по формулам — обычно выполняется самостоятельно. Человек должен быть очень внимательным, чтобы не допустить ряд ошибок. На различных порталах можно найти необходимые формулы, которые помогут вам решить объем расширительного бака.

Лучшие фирмы производители садовых измельчителей

Онлайн-калькулятор

Третий способ произведения вычислений — онлайн калькулятор. В интернете можно найти несколько различных программ, которые упрощают вопрос, как выбрать объем расширительного бака. Здесь уже включена информация о коэффициентах, зависимости искомого значения от температур или напора в коммуникации.

На нашем сайте представлена программа для определения вместимости бачка закрытого типа. Здесь под настроенным давлением газа подразумевается минимальный предел, который характерен для котла отопления. Например, если это 1,5 Атм, то в баке должно быть столько же. Предохранительный клапан часто настраивают на максимальный напор в магистрали или оборудовании. Третье, что нужно знать — объем носителя тепла.

Плюсов относительно работы с онлайн-калькуляторами два и они значительны:

• моментальность получения результатов;
• учет табличных данных, которые не нужно искать пользователю.

Однако имеются и свои недостатки. Здесь невозможно отследить, что конкретно было учтено разработчиками для выдачи того или иного результата. Также результат можно рассматривать в качестве приближенного к точному.

Виды баков в системах отопления и их функции

Принцип работы

В любой системе при отоплении есть установленная величина теплоносителя, как правило, для этого используются вода.

В ходе нагревательного процесса жидкость расширяется, ее избыток выводится в расширительный бак. Соответственно происходит выравнивание давления.

На рынке сейчас представлены расширительные баки, делящиеся на две категории: закрытые и открытые. Последние весьма объемны и во многом неэффективны.

В связи с этим они выходят из употребления. Более практичный вариант пользуется заслуженным признанием профессионалов.

Закрытый тип мембранного бака — это сферическая или плоская емкость. Они довольно герметичны. Внутри полость — это две половины термостойкой мембранной баллонного или диафрагменного вида.

Баки функционируют таким образом, что из-за высокой температуры расширяющийся теплоноситель оказывается в баке, эластичная мембрана удлиняется, занимаемый воздухом объем убавляется. Соответственно давление увеличивается.

При выборе бака нужно учитывать, отвечает ли наибольшее допустимое давление параметрам диапазона давления

Очень важно учесть качество мембраны, ее характеристики (срок службы, постоянство при диффузии, диапазон рабочих температур, пригодность гигиеническим нормам). Также немаловажно выполнить подбор бака для нагревания требуемого объема

Как рассчитать необходимый объем бака

Работа бака при изменяемом объеме

Расчет мембранного бака насущен для выявления его объёма, наименьшего диаметра соединительной теплотрассы, первоначального напора газовой площади и первоначального давления.

Ошибка при применении сложной методики, может привести к многократной активации защитного клапана и ряду другим неполадкам. Однако существуют взаимосвязь между баковой емкостью и действующими характеристиками в отношении оной.

Так, чем больше предельно дозволенное сжатие, тем будет меньше необходимый размер. Значительнее наибольшая температура жидкости — крупнее величина бака. При большей ёмкости — крупнее объём бака. В зависимости от уменьшения высоты, вычисляемой от места фиксации бака вплоть до верхнего предела, уменьшается его объём.

В соответствии со специальной формулой выполняется расчет. Прежде всего, следует исходить из совокупной величины теплоносителя.

С учетом производительности существующего котла, численности и типов отопительных агрегатов производится его расчет. Пример: конвектор – 7 л / кВт, теплое покрытие — 17 л / кВт, радиатор — 10,6 л / кВт.

Мембранные баки нужны для возмещения водной емкости и для наполнения мелких потерь теплоносителя. Поэтому в баке определен запас воды — эксплуатационный размер. Например, объём жидкости составляет три процента от ёмкости системы отопления.

Для более точного расчета мембранного расширительного бака в системе отопления применяется формула:

где:

• Vсис – это весь объем воды в системе отопления
• k – коэффициент увеличения теплоносителя (для воды, нагретой до 95°С, — 4%)
• D – эффективность мембранного бака.

Чтобы вычислить D, можно использовать формулу:

На него происходит наладка страховочного клапана. Pнач – первоначальный воздушный пресс камеры.

Выбор бака выполняется с учётом температурных показателей и его прочности. Давление вкупе с температурой в точке подключения не может быть больше максимально возможных показателей.

Объем в итоге равен или больше объёма, принятого при расчёте. Отрицательных результатов при завышении сверхрасчётного объёма нет.

Расширительный бак (20 — 25 л) как правило используют вместе с насосом. Мощность последнего до 1,2 кВт. Насосы с мощностью уже до 2 кВт следует применять с баками объемом 50 — 60 л. В продаже есть баки с объемом в пределах 100 — 200 л. Они применяются как запасные емкости, в тех случаях, когда подача воды ненадолго прерывается.

Важно иметь ввиду, что баки с диаметром, превышающим 750 миллиметров и с высотой больше 1,5 метра, возможно, не пролезут в дверь. В этом случае потребуется установка нескольких мембранных баков с меньшей емкостью

В материале было выяснено, как произвести расчет емкости, не прибегая к непосредственным услугам специалистов при установке расширительного бака. Однако если процедура сложна, риск допустить ошибку весьма большой, то лучше воспользоваться советом специалиста.

Как рассчитать лестницу на второй этаж: основные параметры расчета

Рекомендации по выбору

Если требуется бак очень большого объёма, обратите внимание на его габариты: иногда дверные проёмы стандартных размеров не позволяют занести оборудование в помещение. В этом случае приобретите несколько меньших баков, суммарная ёмкость которых равна расчётной цифре

1. При использовании антифриза в качестве теплоносителя расчётное значение объёма рекомендуется умножить на 1.5.
2. При объёме бака 20—25 л мощность рециркуляционного насоса составляет 1,2 кВт. Баки 50—60 л устанавливают с насосами 2.0 кВт.

Расчёт объёма бака — несложное, но ответственное мероприятие.

Если вы не уверены, что сделаете все правильно, лучше доверить эту работу профессионалам.

Почему цифры в паспорте не точные

Настоящая емкость бака обычно больше, чем данные в документах на автомобиль. Поэтому, если в паспорте транспортного средства указано 60-65 л, реальный объём получается на уровне 70-75 л. Большинство производителей автомобилей добавляют около 10-15%.

Одна из причин отличий, из-за которых цифры в паспорте получаются неточными, заключаются в необходимости запаса для компенсации расширения топлива при изменении температуры. Давление внутри ёмкости не повышается, а топливо не вытекает. Вторая причина – защита от утечек топлива при наклонном положении автомобиля, а, значит, и бака.

Конструкции баков

Для решения вопроса компенсации можно просто установить в самой верхней части трубопровода отдельно выводящую трубу. Но она не будет выполнять все функции расширительного бака в полной мере. Чтобы понять почему, следует рассмотреть разные типы конструкции и особенности монтажа этого компенсатора.

 Открытого типа

Такая конструкция, в большинстве своем, изготавливается кустарным способом. Типичная схема бака открытого типа показана на рисунке:

Конструкция бака открытого типа

Она представляет собой стальную емкость, которая монтируется в самой высокой точке трубопровода системы отопления. Бак подключается к системе через расширительный патрубок, а для обеспечения движения воды предусмотрен циркуляционный патрубок.

По мере заполнения системы водой, она достигает сигнального патрубка, на котором устанавливают кран. Для обеспечения контроля расширения воды предусмотрен переливной патрубок. Он обеспечивает свободное перемещение воздуха внутри бака.

Для расчета объема бака открытого типа необходимо знать объем воды в системе. Если же такой информации нет, можно отталкиваться от мощности котла – на 1 кВт приблизительно соответствует 15 л воды. Т.е для 24 кВт котла максимальный объем теплоносителя составит 360 л. При повышении температуры до 70°С, вода при таком объеме расширится на 9 литров. А при максимальной в 95°С – на 15 л. Объем бака до уровня переливного патрубка должен быть не менее 15 л.

Закрытый мембранный бак

Есть и более совершенная система компенсирования давления в системе – мембранный бак. Его конструкция представляет собой закрытый стальной резервуар.

Расширительный мембранный бак

Изолированный корпус разделен на 2 части, одна из которой имеет подключение к системе отопления. Вторая же заполнена инертным газом – азотом. Для установки уровня давления внутри нее предусмотрен ниппель, с помощью которого можно уменьшать (стравливание) или увеличивать (насосная подкачка) величину давления внутри.

При подключении к трубам отопления и активации системы вода, после разогрева, попадает в камеру бака. При достижении определенного значения давления подвижная мембрана увеличивает объем водяной камеры. Этот тип конструкции более удобен как в эксплуатации, так и при монтажных работах. Основными преимуществами бака мембранного типа являются:

• Отсутствие контакта воды с воздухом, что значительно уменьшает вероятность коррозии.
• Бак может монтироваться в любом месте тепловой магистрали.
• Так как система полностью герметична – потери теплоносителя минимальны.
• Уменьшение тепловых потерь, по сравнению с баком открытого типа.

Но для этой системы есть один обязательный фактор – расчет оптимального объема бака. Это важный этап в проектировании системы отопления в целом.

Расчет мощности бака

При расчете объема расширительного бака мембранного типа необходимо учитывать следующие параметры:

Тип теплоносителя. Коэффициент теплового расширения (Е) для разных жидкостей отличается

Поэтому важно знать эту величину.
Общий объем теплоносителя в системе – С. Приблизительный расчет был указан выше.
 Начальное давление в системе Рмин.
Максимально допустимая величина давления Рмакс.
Коэффициент заполнения бака при различных значениях давления (Кзап). Он может быть рассчитан по таблице:

Он может быть рассчитан по таблице:

Объем расширения теплоносителя может быть рассчитан по следующей формуле:

• Коэффициент расширения для воды Е – 0,034 (при 85°С).
• Объем системы отопления С- 360 л
• Начальное давление Рмин – 1,5 атм
• Максимальное значение давления Рмакс – 4 атм
• Согласно таблице, коэффициент наполняемости бака Кзап равен 0,5

Это стандартный объем бака для небольшого дома.

При выборе расширительного бака необходимо обращать внимание на качество изготовления. Лучше всего посоветоваться со специалистами, так как производителей этих конструкций большое множество, а определить качество для той или иной модели без опыта и практики очень затруднительно.

Подбор Теплоаккумулятора

Бак аккумулятор подбирают под ранее выбранный источник тепла и рассчитывают таким образом, чтобы он мог аккумулировать всё тепло выработанное этим источником, либо под потребителя которого следует обеспечить теплом, выработанным до времени теплопотребления источником малой мощности.

Приоритетом в подборе бака аккумулятора будет источник, если его мощность или время теплопоступлений лимитировано, например:

• в схеме с твердотопливным котлом для аккумулирования тепла разовой загрузки топлива и последующим разбором системой отопления в течении суток.
• солнечным коллектором определённой мощности со сбором тепла в светлое время суток и пиковым или равномерным на протяжении суток использованием в системе горячего водоснабжения.

Приоритетом в подборе теплоаккумулятора будет потребитель, если требуется покрыть заданную тепловую нагрузку за определённое время, например:

• в системах отопления источником тепла в которых является электрический котёл работающий только во время действия сниженного ночного тарифа;
• в системах горячего водоснабжения с заданным высоким пиковым потреблением горячей воды и нагревом этой воды источником малой мощности в течении суток.
