Антенны для цифрового тв dvb t2: 4 испытанных схемы с фото

Способы крепления сетки к столбам

Прежде чем делать антенну своими руками

Перво-наперво учтите: сегодня государственное вещание заменяют цифровым. Прежде касается телевидения. В Москве несколько мультиплексов, на одной частоте передается дюжина каналов, наступает очередь радио. Преимущество подхода привлекает возможностью конструировать узкоспециализированные устройства, справляющиеся с приемом конкретной частоты. Наружная антенна для цифрового телевидения составлена несколькими простыми элементами, формирует ярко выраженный резонанс нужной длины волны. Отпала нужда обеспечивать широкополосность, получили значительный выигрыш усиления. Не обязательно вариант купить телевизор с антенной идеален.

Отсутствует возможность улучшить конструкцию спутниковых антенн. Тороидальная модель, увешанная облучателями, смотрится так себе, эквивалентов для приема с нескольких космических аппаратов не придумано. Подошла бы фазированная антенная решетка с отклоняющимся лучом диаграммы направленности, но сегодня реализация конструкции не то чтобы дорогая, попросту невозможна.

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

• алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
• в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
• небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
6. Спаять выходы усов в определенной последовательности (приведено на схеме).

Как сделать логопериодическую антенну

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

• При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
• В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
• Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование

В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Из картонной коробки

Вырежьте из картонной коробки 2 плоских прямоугольника размером 250 на 300 мм. Также вам понадобятся:

• пищевая/бытовая фольгированная бумага;
• клей;
• проволока из меди;
• 2 болта и 2 гайки;
• отвертка, лезвие от бритвы;
• провод для телевизора со штекером.

Сначала необходимо сделать из фольги 2 таких прямоугольника, что и из картона. Надежно приклейте их к картону. Уберите остатки клея с фольги.

Посредством лезвия сделайте пазы под крепеж на углах прямоугольников. К одному пазу подсоедините внутренний контур, к другому – наружный. Контакты фиксируются болтами с гайками.

Подключите провод к ТВ, раздвиньте прямоугольники таким образом, чтобы их стороны были расположены параллельно. Прикрепите их к основанию.

Как самому сделать комнатное или внешнее устройство с усилителем на 30 каналов?

В целом, как уже становится очевидно, создание антенны вручную – дело не такое хитрое, как может показаться на первый взгляд. Даже если планируется сделать антенну с усилителем, то это также не сильно усложняет конструкцию, потому что данный блок представляет собой компактный модуль, который нужно просто правильно подсоединить (припаять). Однако попробуем осветить весь процесс создания собственной антенны для телевизора для приема цифрового сигнала в формате DVB-T2 по порядку.

Правила и принцип расчета

Многие подходят к процессу по науке: высчитывают длину волны и, исходя из этой информации, определяют размерности антенны. На самом деле, это во многом излишнее усложнение.

1. Если вы планируете соорудить комнатную «восьмерку», то следует длину волны сигнала поделить на 4. Вы получите длину каждого ребра ромба вашей предполагаемой антенны. Можно поискать исходные значения в справочнике, а можно взять готовое число – 14 см. (длина ребра антенны).
2. Далее, чтобы эти два ромба должным образом перекрывали друг друга, внутренние их ребра должны быть короче внешних. «При разбеге» в 14 см. это означает, что внутренние ребра должны быть короче на 1 см. (их длина должна быть равна 13 см.). Антенна должна быть как можно более широкополосной (чтобы принимать как можно больше излучаемых сигналов) – растяните ее вширь.
3. Несмотря на то, что антенна выглядит, как 2 соприкасающихся ромба, контактировать друг с другом эти два элемента, разумеется, не должны. В месте наибольшего сближения (на 1-2 см.) они обязательно должны изгибаться и расходиться. Кроме того, концы проволоки или полосы, из которой формируется антенна, оставляются подлиннее и спаивают между собой. В дальнейшем к ним будет припаян конец коаксиального кабеля.

Расположение и подсоединение

Такая антенна может располагаться как на открытом воздухе, так и внутри дома, будучи прикрепленной к какому-нибудь стационарному предмету на окне или даже к «не очень стационарному» (например, к занавеске)

В последнем случае только крайне важно будет правильно сориентировать антенну по направлению к излучателю сигнала. С подключением тоже невозможно ошибиться – гнездо для коаксиального кабеля у телевизора только одно

Как уже упоминалось выше, для приема цифрового телевидения могут подойти простые дцм-антенны или же мультиволновки. В этом случае разъемы их штекеров нужно просто подключить в штатные гнезда в телевизоре.

Красивый и бюджетный ремонт ванной комнаты (фото интерьера)

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Схемы усиления сигнала.

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже. В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В. Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

Схемы усиления сигнала телевидения.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером. В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце. В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д. В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).

Полки для ванных комнат: виды, материалы и стилевое оформление

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Бар для частного дома

Если барную стойку на маленькой кухне можно назвать необходимостью, то в просторных кухнях жилых домов она станет стильным дизайнерским решением. Вот несколько вариантов того, как при помощи бара можно стильно преобразить интерьер кухни.

Выполнение кухни и стойки из дереваИсточник www.nastol.com.ua

Стеклянная столешницы, по уровню расположенная выше, чем столешницы кухонных тумб. Такая модификация не только придаст дороговизны интерьеру, но и позволит присоединить стойку бара к обратной стороне кухонной тумбы островного типа. Есть модели из стекла многоуровневые, то есть которые помимо основной столешницы имеют небольшие полочки. Бар из матового или прозрачного стекла будет выигрышно смотреться в любом интерьере.

Если квадратура кухни дома позволяет, то в ней можно установить закрытого типа бар. Это цельная зауженная конструкция продолговатого вида, напоминающая тумбу. Их преимущество в том, что они позволяют размещать за собой большее количество людей или же расставлять на её поверхности различные кухонные предметы.

Полукруглые барные стойки дома из любого вида материала полноценно заменят обеденный стол.

Видео описание

Еще примеры барных стоек на кухне в видео:

https://youtube.com/watch?v=F4tk3EZGFk8

Из каких материалов изготавливаются барные стойки

То, из чего изготовлен бар для квартирной кухни, будет влиять на её внешний вид, цену долговечность и качество. На сегодняшний день материалов существует множество, а именно:

1. Самый дешевый вариант – ДСП (постформинг). Но материал позволяет имитировать любой дорогостоящий материал, будь то мрамор или камень. В «древесном» варианте ДСП смотрится лучше, при этом внешний вид полностью гармонирует с материей, в то время как вид мрамора и дерево на ощупь вызывает смятение. Качество материала соответствует цене.
2. Природный камень – дорогой, прочный, влагостойкий. Цена стойки в таком исполнении велика, но вписав её в свой интерьер, владелец придаст ему еще большей дороговизны. Приятная для осязания гладкая прохладная поверхность еще один плюс таких столешниц.
3. Акрил или имитация камня. Это подходящий материал для барных стоек, которые соединены со столешницами гарнитура. Благодаря гладкой основе состыковка осуществляется без швов, создавая вид монолита кухонной мебели.

Видео описание

И еще немного об ошибках при оборудовании кухни с барной стойкой в этом видео:

Заключение

Как видно из статьи, барная стойка – это не прихоть, а необходимый для кухни предмет мебели. Стоит она недорого, но при этом решает массу проблем, создаваемых из-за размера или планировки помещения.

Антенна Харченко

Это принимающее ТВ-сигналы устройство названо в честь своего изобретателя К. П. Харченко. Именно ему принадлежит идея применения для приёма телевизионного сигнала антенны в форме зигзага. Такой прибор оптимально подходит, чтобы принимать цифровой сигнал.

Вначале займёмся рамкой устройства. Возьмём моток проволоки и отрежем от него кусок длиной 1,09 м. Затем согнём отрезанную проволоку так, чтобы в результате получилась рамка из 2-х параллельных ромбов размером 13,5*13,5 см каждый.

Оставшийся 1 см пойдёт на скрепляющие петли. Концы рамки необходимо припаять. Далее зачищаем один конец кабеля и припаиваем его к центру рамки таким образом, чтобы стержень и экран не соприкасались.

Устанавливаем рамку на основание, которое делаем из фанеры или пластика размером 10*10 см. Длина промежутка между рамочными углами в точке соединения с кабелем не должна превышать 2-х см.

Зачищаем второй коней кабеля и монтируем штекер. При необходимости можно присоединить основание прибора к стойке. Это требуется, если вы хотите установить антенну на крыше.

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

1. Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.

   Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.

2. Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

1. Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
2. Далее 2 участка по 14 см.
3. Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
4. Далее снова 2 внешних участка по 14 см.
5. И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

1. После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.
   Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.

   От этого зависит принимающая способность антенны, ее диапазон приема.

2. Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

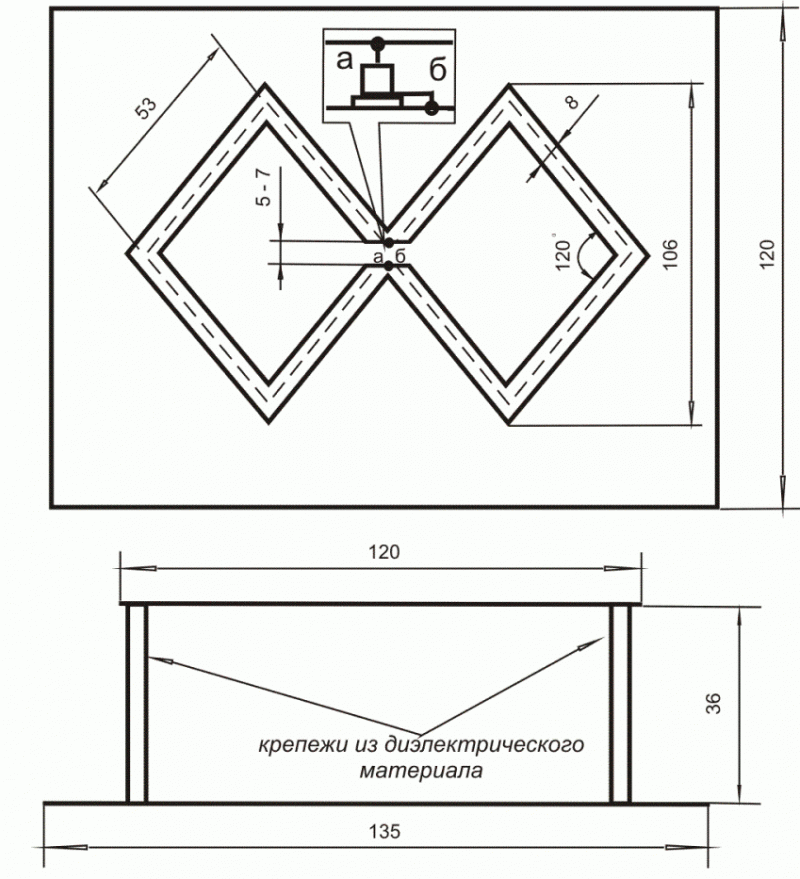

Чертеж этой комнатной антенны приведен ниже:
