Классы автоматических выключателей

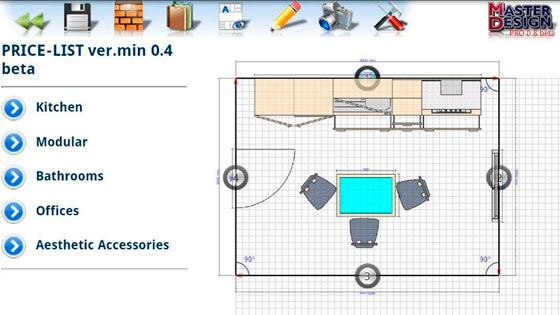

Master-Design Интерьер

Это приложение создано программистами в помощь дизайнерам. Где бы вы не находились, уважаемые профессионалы, вы можете управлять своим проектом, создавая кухни, спальни, детские, гостиные. Выбираете планировку, размеры, мебель из каталога и расставляете.

Готовый вариант можно не заскринить, а сфотографировать, нажав на специальный значок и поделиться с клиентом.

В бесплатной версии опций не так много, как хотелось бы. Но для создания чернового варианта дизайна их вполне хватает. А если есть желание работать в приложении постоянно, безлимит можно и приобрести.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

• B — срабатывает при превышении номинального тока в 3-5 раз;
• C — если он превышен в 5-10 раз;
• D — если больше в 10-20 раз.
  Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

• С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
• Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
• Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Как выбрать правильный автомат

До недавнего времени были широко распространены фарфоровые предохранители с плавкими элементами. Они хорошо подходили для однотипной нагрузки советских квартир. Сейчас число бытовых приборов стало намного больше, в результате чего вероятность получения возгорания со старыми предохранителями возросла. Чтобы не допустить этого, необходимо тщательно подойти к выбору автомата с правильными характеристиками. Следует избегать избыточных запасов мощности. Окончательный выбор делается после выполнения нескольких простых действий.

Определение числа полюсов

При определении данного параметра выключателя следует руководствоваться простым правилом. Если планируется обезопасить участки цепи с устройствами, имеющими незначительное энергопотребление (например, приборами освещения), то лучше оставить свой выбор на однополюсном автомате (чаще класса B или C). Если планируется подключение сложного бытового устройства, обладающего существенной мощностью потребления (стиральная машина, холодильник), то следует устанавливать двухполюсной автомат (класса C, D). Если же осуществляется оборудование небольшого производственного цеха или гаража с многофазными двигательными установками, то выбирать стоит трехполюсный вариант (класса D).

Вычисление потребляемой мощности

Как правило, к тому времени, когда планируется осуществить подключение автомата, проводка в комнату уже подведена. Исходя из сечения жил и типа металла (медь или алюминий) можно определить максимальную мощность. К примеру, для медной жилы в 2,5 мм2 эта величина составляет 4–4,5 кВт. Но проводку часто подводят с большим запасом. Да и расчет стоит делать до начала выполнения всех монтажных работ.

В этом случае потребуется значение о том, какая суммарная мощность будет использоваться всеми приборами. Всегда возможен вариант их одновременно включения. Так, на обычной кухне, часто используются такие приборы:

• холодильник – 500 Вт;
• электрический чайник – 1700 Вт;
• микроволновая печь – 1800 Вт

Суммарная нагрузка составляет 4 кВт и для нее хватит автомата на 25 A. Но всегда есть потребители, которые включаются эпизодически и могут создать факторы, способствующие срабатыванию выключателя. Такими устройствами могут быть комбайн или миксер. Поэтому следует брать автомат с запасом в 500–1200 Вт.

Вычисление номинального тока

Поскольку мощность в однофазных сетях равна произведению напряжения на силу тока, то и ток легко определить как частное от мощности и напряжения. Для вышеприведенного примера эту величину легко вычислить, зная, что напряжение в сети составляет 220 В. Величина потребляемого тока составляет 18,8 A. Учитывая запас в 500–1200 В, она составит 20,4–23,6 A.

Для того чтобы работа не прекращалась даже при таких кратковременных превышениях нагрузки, номинальную силу тока для автомата можно взять равной 25 A. Приблизительно такому же значению соответствует и номинал, исходя из медного кабеля с сечением 2,5 мм2, которого хватит с запасом для такой нагрузки. Автомат с номинальным током 25 А сработает до того, как он начнет нагреваться.

Определение время токовой характеристики

Этот параметр определяется по специальной таблице, в которой перечислены пусковые токи и время их протекания. Например, для бытового холодильника кратность пускового тока составляет 5. При мощности в 500 Вт, рабочий ток составляет 2,2 A. Величина пускового тока составит 2,2*7 = 15,4 A. Данные о периодичности берутся также по специальной таблице.

Таблица № 1. Пусковые токи и длительности импульсов для бытовых приборов

устройство	кратность тока пускового тока	длительность импульса пускового тока, с
лампы накаливания	5–13	0,05–0,3
люминесцентные лампы	1,05–1,1	0,1–0,5
компьютеры, телевизоры	5–10	0,25–0,5
бытовая техника, офисная техника	до 3	0,25–0,5
холодильники, кондиционеры, насосы	3–7	1–3

Для выбранного устройства эта характеристика не превышает 3 с. Выбор становится очевидным: для такого потребителя необходимо брать автоматический выключатель типа B. Допустимо делать выбор автомата по мощности нагрузки. Можно пропустить последний этап, остановив свой выбор на выключателе класса B. Для бытовых нужд чаще всего бывают достаточными характеристики электрических выключателей класса B и C.

Класс токоограничения

Этот параметр говорит о быстродействии автомата. Значение параметра приводится в рамке, под значением Icn:

Класс токоограничения автомата говорит о быстродействии электромагнитной защиты

Цифра в рамке говорит о части периода напряжения, за которое электромагнитная защита сработает при КЗ. Если указана цифра “3”, значит, при КЗ автомат успеет отработать за 1/3 периода, или за время около 6 мс.

Впрочем, в наши дни технология продвинулась настолько, что все производители легко выполняют данное условие, и автоматический выключатель любого бренда имеет класс токоограничения 3.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

По данным портала ЗАЧЕСТНЫЙБИЗНЕСАКЦИОНЕРНОЕ ОБЩЕСТВО «ЭЛЕКТРОАВТОМАТ»По данным портала ЗАЧЕСТНЫЙБИЗНЕС2122000604

О компании:
АО «ЭЛЕКТРОАВТОМАТ» ИНН 2122000604, ОГРН 1022101630561 зарегистрировано 22.10.1999 в регионе Чувашская Республика — Чувашия по адресу: 429820, Чувашская Республика — Чувашия, город Алатырь, улица Б.хмельницкого, дом 19 КОРПУС А. Статус: Действующее. Размер Уставного Капитала 111 094,00 руб.

Руководителем организации является: Генеральный Директор — Илюхин Вячеслав Викторович, ИНН . У организации 8 Учредителей. Основным направлением деятельности является «производство частей и принадлежностей летательных и космических аппаратов».

Рейтинг организации:
Высокий
  подробнее

ВНИМАНИЕ: для оценки рисков работы с данной организацией рекомендуем отчет

Должная осмотрительность ?

Статус: ?
Действующее

Дата регистрации: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

22.10.1999
Размещенные вакансии

ОГРН  ?	1022101630561    присвоен: 23.10.2002
ИНН  ?	2122000604
КПП  ?	212201001
ОКПО  ?	24322949
ОКТМО  ?	97704000001

Реквизиты для договора
?
 …Скачать

Проверить блокировку cчетов
?

Контактная информация \u04… Посмотреть
?

Отзывы об организации
?: 0   Написать отзыв

Юридический адрес: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
429820, Чувашская Республика — Чувашия, город Алатырь, улица Б.хмельницкого, дом 19 КОРПУС А
получен 14.12.2016
зарегистрировано по данному адресу:
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Руководитель Юридического Лица ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Генеральный ДиректорПо данным портала ЗАЧЕСТНЫЙБИЗНЕС

Илюхин Вячеслав Викторович

ИНН ?	По данным портала ЗАЧЕСТНЫЙБИЗНЕС
действует с	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 23.10.2002

Учредители ? ()
Уставный капитал: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
111 094,00 руб.

	По данным портала ЗАЧЕСТНЫЙБИЗНЕС По данным портала ЗАЧЕСТНЫЙБИЗНЕС МИНИСТЕРСТВО ИМУЩЕСТВЕННЫХ ОТНОШЕНИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ По данным портала ЗАЧЕСТНЫЙБИЗНЕС 13 888,00руб., 23.10.2002 , ИНН
	Илюхин Вячеслав Викторович По данным портала ЗАЧЕСТНЫЙБИЗНЕС 8 898,00руб., 23.10.2002 , ИНН
	По данным портала ЗАЧЕСТНЫЙБИЗНЕС По данным портала ЗАЧЕСТНЫЙБИЗНЕС ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ИНВЕСТ-БОНД» По данным портала ЗАЧЕСТНЫЙБИЗНЕС 7 800,00руб., 23.10.2002 , ИНН
	Павлюк Владимир Николаевич По данным портала ЗАЧЕСТНЫЙБИЗНЕС 7 766,00руб., 23.10.2002 , ИНН
	Макарова Светлана Святославовна По данным портала ЗАЧЕСТНЫЙБИЗНЕС 3 274,00руб., 23.10.2002

Держатель реестра:По данным портала ЗАЧЕСТНЫЙБИЗНЕС
АКЦИОНЕРНОЕ ОБЩЕСТВО «НОВЫЙ РЕГИСТРАТОР»,
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
7719263354

Основной вид деятельности: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
30.30.5 производство частей и принадлежностей летательных и космических аппаратов

Дополнительные виды деятельности:

Единый Реестр Проверок (Ген. Прокуратуры РФ) ?

Реестр недобросовестных поставщиков: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

не числится.

Реестр операторов, осуществляющих обработку персональных данных (Данные РКН) ?

Регистрационный номер:	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 11-0212844 от По данным портала ЗАЧЕСТНЫЙБИЗНЕС 22.07.2011
Дата начала обработки:	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 22.10.1999

Лицензии:  ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Налоговый орган ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Межрайонная Инспекция Федеральной Налоговой Службы № 1 По Чувашской Республике
Дата постановки на учет: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
22.10.1999

Регистрация во внебюджетных фондах

Фонд	Рег. номер	Дата регистрации
ПФР  ?	015001000038	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 26.09.1991
ФСС  ?	212200563621001	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 27.01.2000

Коды статистики

ОКАТО  ?	97404000000
ОКОГУ  ?	4210001
ОКОПФ  ?	12267
ОКФС  ?	41

Финансовая отчетность АО «ЭЛЕКТРОАВТОМАТ» ?

В качестве Поставщика: , на сумму

В качестве Заказчика: , на сумму

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Судебные дела АО «ЭЛЕКТРОАВТОМАТ» ?

найдено по ИНН: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Ответчик: По данным портала ЗАЧЕСТНЫЙБИЗНЕС , на сумму: 42 681,00 руб.

Истец: По данным портала ЗАЧЕСТНЫЙБИЗНЕС , на сумму: 80 766 587,00 руб.

найдено по наименованию (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Исполнительные производства АО «ЭЛЕКТРОАВТОМАТ»
?

найдено по наименованию и адресу (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Товарные знаки ?

Регистрационный номер:
Номер заявки: 24871
Дата государственной регистрации: 11.11.1961
Дата истечения срока действия исключительного права: 28.06.2022

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Лента изменений АО «ЭЛЕКТРОАВТОМАТ»
?

Не является участником проекта ЗАЧЕСТНЫЙБИЗНЕС ?

Больше информации об организации — в Премиум доступе

Возможные проблемы

В большинстве случаев драцена хорошо адаптируется в новых условиях, но встречаются и проблемные пересадки, и не всегда сам цветовод понимает причину болезненности растения. Если после перемещения деревце теряет листья, вянет, если оно опустило листья, следовательно, допущены какие-то ошибки.

Рассмотрим наиболее частые проблемы.

• Неверно подобранный грунт. Типичная проблема начинающих цветоводов. Они берут ту смесь, что есть, предполагая, что растение «не заметит» разницы. Но драцена, например, не выносит очень жирной, тяжелой земли. Если вы подберете для нее грунт с высокой концентрацией торфа, она также вряд ли приживется, ведь торфу присуще отталкивать влагу. Иного решения, как снова пересадить растение, но уже в подходящий грунт, нет.
• Не тот горшок. Драцена всегда обессилена пересадкой, потому использовать себе во благо всю почву она просто не в силах. И если в вазоне остается неосвоенный грунт, он будет киснуть из-за постоянной влажности. А после закисания неминуем рост болезнетворной флоры. При таком сценарии корни драцены загниют очень быстро. Исправлять ситуацию можно только пересадкой с заменой и горшка, и грунта.
• Переувлажнение. Чрезмерная заботливость ведет к слишком частым или обильным поливам. Цветовод не дожидается подсыхания грунта, выдает растению новую порцию воды, что превращает почву в горшке в настоящее болото. Растение чахнет, а хозяин приписывает это недостаточности полива, и снова берется за лейку. Так и до гибели драцены недалеко. Своевременно сливайте воду из поддона, не спешите поливать пальму, пока два верхних сантиметра грунта не просохнут. Если ситуация обострилась, можно рискнуть и просушить грунтовый ком. Его нужно достать из вазона, поместить на бумагу для быстроты впитывания влаги. Делать это лучше в сухом и теплом месте.
• Неправильный уход после пересадки. Если боитесь увядания, но при этом вас страшит чрезмерный полив, знайте, что растение любит опрыскивание. Хотя и это дело может довести драцену до гибели, если опрыскивать ее слишком рьяно. Типичная проблема неопытного цветовода – несвоевременная пересадка. Если она пришлась на позднюю осень или зиму, у растения меньше шансов успешно прижиться. А если оно находится в прохладной комнате, то с большой вероятностью быстро замерзнет. Имеет смысл поставить вазон у теплой батареи.

Не расстраивайтесь, если в первые дни после пересадки на пальме появилось немного желтых листьев. Около двух недель это явление может быть, оно нормально. Но если время идет, а листья желтеют снова, реагируйте. Вероятно, дело в усиленном поливе, увлажнение нужно сократить.

Если у пальмы листья стали коричневатыми на концах, то дело в сухости воздуха. Но иногда объяснить такой дефект может перекорм растения. Не нужно подкармливать драцену два, а то и три месяца после пересадки. В грамотно подобранном грунте есть все ценное для ее активного роста, а новая подкормка станет грузом для деревца. Чернеют листочки драцены, если в помещении холодно. Возможно, она стоит близко к окну, кончиками касается холодного стекла.

А вот если у растения опустились листья, можно подозревать реакцию на стресс. Первое время так и должно быть, это нюансы акклиматизации. Взбодрить цветок поможет теплый душ, который, к слову, будет «прививкой» от паразитов. Но не забудьте прикрыть пленкой почву в горшке, чтобы избежать перелива.

Если ухаживать за драценой без нареканий, создавать ей все условия для здорового роста, ваше жилище может украсить трехметровая красавица-пальма. Живет она долго, до нескольких десятков лет, и вполне может стать фамильной гордостью.

О пересадке и размножении драцены в домашних условиях смотрите в следующем видео.

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

• B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
• C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
• D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Принцип действия

Несмотря на внешний простой вид, автоматический выключатель однофазной сети является сложным устройством. Оно может быть электронным, но наиболее распространена классическая электромеханическая конструкция.

Клемма входа всегда находится сверху прибора. Она соединена с неподвижным контактом. Нижняя выходная клемма связана с верхней через подвижный контакт и тепловой расцепитель в виде биметаллической пластины. К ним подключено также электромагнитное отключающее устройство.

Подвижный контакт фиксируется пружиной в двух устойчивых положениях — во включенном и отключенном состояниях. Автомат устанавливается в рабочее состояние только вручную через рычаг. Отключение производится автоматически. Аппаратом также можно пользоваться как выключателем.

В нормальном режиме электрический ток поступает через замкнутую контактную группу автомата. При превышении номинала цепь перегружается. Если это происходит долго, биметаллическая пластина постепенно нагревается и изгибается, толкая рычаг механизма расцепления. Автомат при этом срабатывает, контакты размыкаются и цепь разрывается.

Если происходит короткое замыкание, срабатывает электромагнитный механизм расцепления, мгновенно отключая питание. При этом между контактами возникает искровой разряд, образующий электрическую дугу, которая гасится между пластинами в специальной камере.

Со временем контакты начинают подгорать. Автомат предназначен преимущественно для защиты проводки и часто применять его в качестве выключателя не рекомендуется. Для коммутации применяются рубильники.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Система отопления ленинградка в частном доме: схема и устройство
