Обращаем внимание на следующие данные автомата
Номинальный ток показывает значение рабочей силы тока ( в амперах). Когда происходит превышение данного значения, то автомат разъединяет контакты. Автоматы производят со стандартными номиналами: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100 А.
Класс срабатывания означает кратковременную допустимую величину тока, при которой автомат НЕ сработает. Есть следующие классы В С и D.
«B» применяется в сетях, с напряжением, от 3 до 5 значений номинального тока.
- Класс «C» используется в жилых и рабочих помещениях, где возможнен ток, превышающий значение номинального в 5–10 раз.
- Класс «D» востребован в сетях, где могут возникнуть токи, в 10–50 раз превышающие значение номинального.
Отключающая способность (кА) – это максимальная величина тока, которую может допустить автомат при коротком замыкании в линии, сохраняя свою работоспособность.
Ток отсечки для УЗО и АД. Эти показатели всегда написаны на приборе, цена такого прибора увеличивается с ростом параметров. Когда создается домашняя сеть рекомендовано использовать общий автомат (УЗО, АД) на входе цепи и отдельно ставить автомат (класс С) для каждой цепи потребителей.
Выбирая номинальный ток линейного автомата нужно принять во внимание:
диаметр и материал используемого кабеля:
Сложить мощность всех используемых электроприборов.
Важно! Для медного провода диаметром 2,5 мм допускается ток до 25 А, а если мощность используемых приборов при напряжении 220 вольт составляет менее 5,5 кВт, необходим автомат С25. Для автомата на вход нужно поставить УЗО (АД) с током отсечки:
Для автомата на вход нужно поставить УЗО (АД) с током отсечки:
- 30 мА – для сухих помещений;
- 10 мА – для влажных помещений.
Номинальное значение тока при этом должно быть на ступень выше линейного (по принципу ступенчатой защиты сети).
Конструкционные особенности
На практике применяют определение «предельной коммутационной стойкости». По этому показателю определяют устойчивость автомата к максимальным нагрузкам. Если указана одноразовая ПКС, значит защита сработает только один раз. Увеличивают ресурс техники модернизацией функциональных блоков. В частности, улучшают отвод тепла для сохранения целостности конструкции в режиме короткого замыкания и уменьшения негативного воздействия на контактные группы.
Рекомендуется обратить внимание на особенности конструкции, упрощающие монтаж и осмотр. В некоторых моделях для оперативного визуального контроля предусмотрены специальные отверстия
Обязательно следует учитывать близость трансформаторов и других потенциальных источников опасных бросков напряжения. Предельную отключающую способность автоматического выключателя выбирают с запасом.
Напряжение
230/400V — надписи номинального напряжения, где может применяться данный автомат.
Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.
Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.
Они и называются несколько иначе. Например ВА63 1П+N.
Значок волны означает — для работы в сетях переменного напряжения.
На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

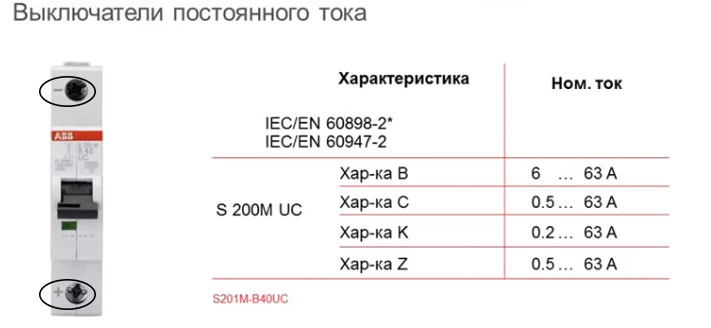

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).
Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.
Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.
Что приведет к неминуемому разрушению корпуса.
Маркировка автоматов
Маркировка автоматического выключателя
Каждый автомат имеет свою маркировку, которая представляет собой буквенно-цифровые и условные графические изображения, используемые для идентификации и доведения до потребителя его основных технических характеристик. Они необходимы для правильного выбора и дальнейшей эксплуатации автомата.
- наименование изготовителя или торговый знак;
- обозначение типа, каталожного номера или номера серии;
- значение номинального напряжения;
- значения номинального тока без символа «А» с предшествующим обозначением типа защитной характеристики (А, В, С, D, K, Z) и класс токоограничения;
- значение номинальной частоты;
- значение номинальной наибольшей отключающей способности в амперах;
- схема соединений, если правильный способ соединения не очевиден;
- значение контрольной температуры окружающего воздуха, если она отличается от 30 °С;
- степень защиты, если только она отличается от IP20;
- для выключателей типа D максимальное значение тока мгновенного расцепления, если он выше, чем 20In;
- значение номинального импульсного выдерживаемого напряжения Uimp.
Маркировка дифавтоматов аналогична маркировке АВ, но содержит дополнительные сведения:
- номинальный отключающий дифференциальный ток;
- уставки отключающего дифференциального тока (для ДВ с несколькими значениями отключающего дифференциального тока);
- номинальную наибольшую дифференциальную включающую и отключающую способность;
- кнопку с символом «Т» для эксплуатационного контроля работоспособности ДВ по дифференциальному току;
- символ «~» – для ДВ типа АС;
- символ для ДВ типа А.
Расшифровка обозначений автоматических выключателей
Наряду с маркировкой выключателей, необходимую информацию о характеристиках и типе АВ содержит его условное обозначение, которое требуется для оформления заказа на покупку АВ.
Условного обозначение автоматического выключателя имеет следующий вид: ВА47-Х1-Х2Х3Х4ХХ5-УХЛ3
Пояснения к условному обозначению АВ приведены в таблице.
Символ | Расшифровка |
ВА47 | Обозначение серии выключателей |
Х1 | Тип выключателя |
Х2 | Число полюсов |
Х3 | Буква «N» при наличии полюса без расцепителя |
Х4 | Тип защитной характеристики |
ХХ5 | Номинальный рабочий ток |
УХЛ3 | Обозначение климатического исполнения и категории размещения (по ГОСТ 15150) |
Примеры записи обозначений АВ:
- однополюсной автоматический выключатель с защитной характеристикой типа «С» на номинальный ток 16 A: Выключатель ВА47-29-1С16-УХЛ3
- четырехполюсной автоматический выключатель с защитной характеристикой типа «С» с незащищенным полюсом на номинальный ток 100 A: Выключатель ВА47-100-4NC100-УХЛ3.
Для изделий исполнения УХЛ3 диапазон рабочих температур составляет от минус 60 до +40 °С.
Советы по выбору автоматического выключателя
Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.
Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)
Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.
Важное значение имеет бренд, а также состояние проводки. Делать покупку рекомендуют в специализированном магазине
Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае
Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.
При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала
Как отмыть и очистить пригоревшую кастрюлю от нагара
Произвести очистку посуды от нагара можно, используя кипячение. Для этого нужно приготовить крепкий раствор соли (на один литр воды берется 5-6 столовых ложек соли). Потом готовый раствор залить в пригоревшую кастрюлю и кипятить в течение 40-50 минут. Подгоревшая пища должна легко отвалиться от стенок.
Почистить кастрюлю можно с помощью пищевой соды. Данный способ очень прост и безопасен для эмали. Для его осуществления нужно налить в кастрюлю воды (около одного литра), а когда она закипит, добавить несколько ложек соды. После закипания раствор следует покипятить еще час. Затем убрать с огня, но содовый раствор не выливать, а оставить постоять еще примерно часа два. В результате такой процедуры пригоревшая пища должна легко отстать от стенок кастрюли.
Отмыть эмалированные изделия с помощью столового уксуса – достаточно простой и эффективный способ. Для этого надо налить уксус таким образом, чтобы он полностью покрыл всю пригоревшую область. Затем надо оставить посуду постоять в течение примерно трех часов. Затем можно будет легко убрать остатки, так как в результате прошедшей химической реакции они будут хорошо отходить от стенок кастрюли. Также есть способ очистки уксусом, но уже при помощи кипячения. В кастрюлю наливают немного воды и в нее добавляют уксус. Потом ставят на маленький огонь. Практически сразу станет заметно, как остатки пригоревшей пищи отслаиваются от стенок.
Очистка подгорелой поверхности при помощи активированного угля подойдет для всех кастрюль. Как никогда актуален этот способ при подгорании молока. Для того чтобы осуществить такую чистку, нужно взять несколько таблеток активированного угля и растолочь их в порошок. Полученным порошком надо засыпать дно посуды – всю пригоревшую зону. Дать постоять 30-40 минут. Потом туда следует добавить чуть-чуть холодной воды и оставить еще на полчаса. После проведенных мероприятий нагар можно будет легко отчистить.
Очистка с помощью поваренной соли. Этот способ хорош тем, что соль всегда находится под рукой у хозяйки. Для такого способа очистки требуется всего лишь засыпать дно с нагаром достаточным количеством соли и дать постоять, потом долить теплой воды и оставить еще на 2-3 часа. В результате пригоревший слой размокнет и хорошо удалится со стенок.
Очистка при помощи молочной сыворотки. Такой продукт вполне реально использовать для эффективной очистки эмалированной посуды. Для этого потребуется поместить сыворотку в кастрюлю в таком количестве, чтобы ее уровень был немного выше загрязненной поверхности. Оставить для замачивания на сутки. Так как в составе сыворотки присутствуют различные кислоты, пригоревшая пища без труда отслоится от стенок кастрюли.
Очистка при помощи содо-солевой смеси. Для начала необходимо смешать пищевую соду и поваренную соль в равных количествах. Получившийся состав высыпать в очищаемое изделие и залить водой таким образом, чтобы можно было замесить своеобразную кашицу. Затем закрыть крышкой и дать настояться в течение суток. Спустя положенное время долить немного воды, дать смеси закипеть, поварить на слабом огне еще полчаса. Потом можно будет убрать с огня, дать остыть и омыть обычным способом.
Очистка посуды при помощи кофейной гущи. Оставшуюся после выпитого кофе гущу можно собрать и, распределив по пригоревшей поверхности, тщательно втереть в этот нагар. Обработав кастрюлю таким образом, оставить постоять примерно один час. Фрагменты пищи должны без проблем удалиться.
Бытовая химия
Очистка эмалированной кастрюли при помощи белизны. В посуду налить примерно поллитра теплой воды и добавить туда одну чайную ложку белизны. Полученный раствор оставить на сутки. Затем нужно вылить этот раствор и дважды перекипятить с чистой водой. После этого необходимо тщательно промыть ее под проточной водой, чтобы не допустить попадания данного химического соединения в пищу.
Химические средства лучше всего использовать в случае крайней необходимости, когда нет времени ждать эффекта народных средств. Ведь они очень концентрированы и обладают сильным действием. К примеру, «Шуманит» – химическое средство агрессивного воздействия. Он может быстро очистить даже самые застаревшие загрязнения. «Чистер» – наиболее дешевый вариант, но он не так эффективен для удаления толстого пригоревшего слоя
Фирма «Амвей» выпускает моющие вещества, известные своей эффективностью и, что особенно важно в случае с эмалированной посудой, мягким действием
Выбор
Критерии выбора автоматических выключателей:
- Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
- Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
- Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.
Схема подключения автоматов к проводке типовой квартиры
На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.
На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.
- Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
- Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.
Автоматы с разным количеством полюсов
Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).
Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты)
У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.
Конструкция автоматического выключателя
Вид спереди
Автоматические выключатели в стандартном модульном исполнении, шириной 17,5 мм:
Автомат ВА47-29 В6 TEXENERGO
Удобство, которое уже стало обязательным – окошко на передней панели, через которое видно индикаторный флажок.
Автомат TEXENERGO – индикатор включения на лицевой панели
Когда автомат выключен, он зеленый (безопасно), когда включен – красный.
Левая сторона
TEXENERGO – левая стенка, вид на штрих-код
Что мы тут видим? Круглая заглушка вверху слева – под ней находится отверстие для дополнительного сигнального или блокировочного контакта.
Отверстие под сигнальный контакт – выключено, включено
TAM14B06-1 – это артикул товара, в котором зашифровано краткое описание:
- TAM – название модельного ряда,
- 1 – количество полюсов,
- 4 – обозначение серии ВА47-29,
- В – тип время-токовой характеристики срабатывания расцепителей,
- 06 – номинальный ток теплового расцепителя (6А),
- 1 – видимо, версия.
Далее, первые три цифры на штрих-коде (468), означает, что страна-изготовитель – Россия. Видимо, тут некоторое допущение – Россия это родина бренда TEXENERGO и официальное местонахождение поставщика (Московская область, деревня Черная Грязь)
Также присутствует стандартная картинка, говорящая о том, что оптимальная длина оголенной части провода – 12,5 мм.
Правая сторона
С другой стороны – также отверстие для сигнального контакта, и более информативная картинка:
Вид справа – особенности подключения
Если снять заглушку с этого окошка, станет видно рычаг (коромысло), который приводит в действие механизм размыкания контактов.
Тепловой расцепитель в окошке воздействует на рычаг отключения автомата
Указано, что максимальное сечение для этого автомата – 16 мм². На сайте TEXENERGO указано сечение 25 мм². Думаю, и то и другое значение неверно – это экономически не выгодно, и технически нецелесообразно. Для данного номинала и серии на практике 6 квадратов хватит с головой.
Защелка для монтажа на ДИН-рейку сделана удобно – она легко фиксируется в открытом состоянии перед монтажом, и так же легко защелкивает автомат на ДИН-рейке.
Автомат TEXENERGO снизу – вид на защелку
Для примера – двухполюсный автомат:
Двухполюсный автомат С32, фиксатор ДИН-рейки открыт
Напоследок – про схему автомата, которая указана на верхней его части:
Схема электрическая защитного автомата – на верхней части корпуса
На схеме видно вверху вниз:
- верхняя клемма, обозначена цифрой 1,
- верхний неподвижный контакт с гашением дуги,
- нижний (подвижный) контакт,
- электромагнитная защита (прямоугольник),
- тепловая защита (дуга)
- нижняя клемма, цифра 2.
К слову, на сайте TEXENERGO указана схема с другим расположением защит:
Электрическая схема автомата
В принципе это неважно. Но если пойти на принцип, когда вскроем автомат, увидим, что сначала идет электромагнитный, а потом – тепловой расцепитель
Как на корпусе автомата.
Забегая вперед, вот части электромагнитного и теплового расцепителя, по которым проходит ток:
ЭМ и тепловой расцепители автоматического выключателя
Сверху вниз: подвижный контакт, катушка электромагнитного расцепителя, биметаллическая пластина теплового расцепителя, нижняя клемма.
Вы здесь
Выбор автоматического выключателя
Выбор автоматического выключателя проводят по его основным характеристикам:
Номинальное рабочее напряжение Ue (B) |
Указанное напряжение означает максимальное допустимое значение в течении длительного времени. При меньших напряжениях отдельные характеристики могут изменяться и даже улучшаться, например, отключающая способность. |
Номинальное напряжение изоляции Ui (кB) |
Характеризует изоляционные свойства аппарата, определяется в ходе его испытаний высоким напряжением (импульсным и промышленной частоты). |
Номинальное импульсное выдерживаемое напряжение Uimp (кВ) |
Номинальное импульсное выдерживаемое напряжение – пиковое значение импульсного напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений. |
Номинальный ток In (А) |
Это наибольший ток, который автоматический выключатель может проводить в продолжительном режиме при температуре окружающего воздуха 40°С по стандарту ГОСТ Р 50030.2-99 и 30°С по стандарту ГОСТ Р 50345-99. При более высоких температурах значение номинального тока уменьшается. |
Номинальная предельная наибольшая отключающая способность Icu (кА) |
Это наибольший ток короткого замыкания, который автоматический выключатель способен отключить при данном напряжении и коэффициенте мощности. Испытания на Icu проводятся по схеме O-t-CO, где О – отключение, t – выдержка времени, СО – включение с последующим автоматическим выключением. |
Номинальная наибольшая отключающая способность Icn |
По окончании испытания автоматический выключатель должен сохранять свои изоляционные свойства и способность к отключению в соответствии с требованиями стандарта. |
Отключающая способность |
На автоматические выключатели часто наносят |
Номинальная рабочая наибольшая отключающая способность Ics |
Это величина, выражаемая в процентах от Icu: 25% (только для категории А), 50%, 75% или 100%. Автоматический выключатель должен нормально работать после неоднократного отключения тока Ics при испытании в последовательности О-СО-СО. |
Номинальный кратковременно выдерживаемый сквозной ток Icw (кА) |
Это ток короткого замыкания, который автоматический Значение Icw указывается для тока, действующего |
Номинальная наибольшая включающая способность Icm (кА, пиковое значение) |
Это максимальное значение тока, который аппарат способен удовлетворительно выдерживать в условиях, оговоренных стандартом. Аппараты, не имеющие функции защиты (например, выключатели), должны выдерживать ток короткого замыкания, значение и длительность которого определяются параметрами срабатывания присоединенного аппарата защиты. |
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
https://youtube.com/watch?v=9bTw3wtgOWY
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Как рассчитать неустойку по договору
Выводы
1. Если нужно быстро подготовить деревянный дом к холодам, можно утеплить пол без демонтажа элементов конструкции. Для этого подойдут Пенофол или монтажная пена. 2. Для основательного утепления деревянного пола применяется технология создания двойного пола. 3. Основными вариантами утеплителя пола являются керамзит, пенополистирол, экструзионным пенополистиролом и минеральная вата. 4. Монтаж любого из указанных утеплителей не требует специальных навыков. Главное соблюдать все этапы создания теплоизоляционного пирога. 5. Наиболее экономичным способом утепления является применение керамзита или пенополистирола. 6. Утепление деревянного пола экструзионным пенополистиролом, несмотря на самую высокую цену, является наилучшим с точки зрения будущего результата.
