Деревянные межэтажные перекрытия

Виды балок перекрытия – преимущества и недостатки

Деревянные балки

Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.

Преимущества:

• удобство и простота монтажа;
• приемлемая стоимость;
• незначительный вес изделия.

Недостатки:

• высокий уровень огнеопасности;
• подверженность поражению жуком-короедом;
• возможное гниение конструкции с течением времени;
• конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».

Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.

В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

Стальные балки

Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.

Преимущества:

• допустимы пролеты большей длины, нежели при использовании балок из дерева;
• стойкость к воздействиям биологического характера и гниению;
• огнеустойчивость.

Недостатки:

• высокая цена;
• возможно образование коррозии;
• низкие звуко- и теплоизоляционные параметры;
• для монтажа требуется специальная техника.

Железобетонные балки

Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.

Преимущества:

• отсутствие прогибов;
• повышенная несущая способность;
• формирование длинных пролётов с различными формами.

Недостатки:

• сложность монтажа;
• потребность задействования специализированной техники.

Комбинированные балки

Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.

Преимущества:

• отличные прочностные данные;
• стойкость к деформированию;
• незначительный вес.

Недостатки:

• высокая цена;
• неудобство утепления плитным материалом.

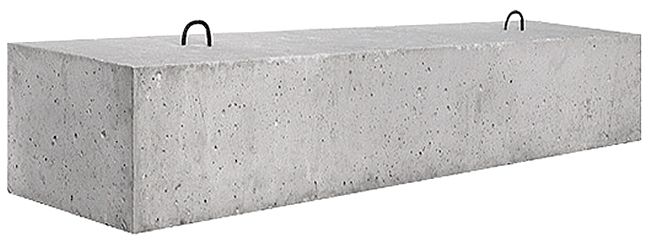

Общая информация о железобетонных балках

ЖББ, используемые в жилищном и промышленном строительстве, представляют собой бетонные конструкции, армированные стальными прутками и имеющие специальные приспособления (стропы) для их подъема и перемещения с помощью грузоподъемной техники. Ж/б балки, для изготовления которых используют бетон марок М300, М400 или М500, обладают повышенными прочностными характеристиками: поэтому они способны выдерживать существенные вибрационные нагрузки и изгибающие моменты.

К другим достоинствам ЖББ относят:

• их надежность и прочность;
• способность обеспечивать хорошую устойчивость возводимому зданию;
• длительный эксплуатационный срок, так как изделия, практически, не подвержены коррозии и гниению;
• их использование позволяет значительно сократить сроки строительства (благодаря простоте и скорости монтажа этих изделий);
• высокий класс пожароустойчивости.

Но ЖББ имеют и некоторые минусы. Это:

• Повышенная теплопроводность балок (по сравнению с деревом).
• Возможность образования трещин, в которые с течением времени попадает влага и начинается коррозия металла. Все это привлдит к выводу конструкций из строя, то есть, уменьшению их надежности.

Важно! Как правило, трещины образуются в ЖББ, при изготовлении которых использовали обычную арматуру. Если заменить ее на предварительно напряженную (то есть, растянутую еще до заливки бетона), то существует возможность увеличить срок эксплуатации ж/б изделий, а, значит, и всего здания в целом

Внушительный вес изделий. Поэтому для погрузки и разгрузки в обязательном порядке понадобится грузоподъемная машина.

Расчет

Ниже представлен простой пример расчета деревянных балок. Плотность хвойной древесины для обычных помещений должна составлять 500 кг. Во влажной комнате и в открытых уличных постройках этот показатель равен 600 кг. Устойчивость к продольной нагрузке составляет 10 тыс. мегапаскалей, а к поперечной – примерно в 50 раз меньше.

Проверка прочности балки производится по максимальному изгибающему моменту. Для этого нужно разделить напряжение на рассчитанный момент сопротивления. Должно получиться не менее 13 МПа. Для отбора сечения ориентируются на необходимый момент сопротивления

Важно знать, что, например, в случае деревянного дома, не говоря уже о более сложных конструкциях, лучше поручить все вычисления профессионалам

Особенности конструкции

Оптимальные варианты конструкций подбирают застройщики особыми методами. Обычно сравниваются цены, качество материала, возможные трудозатраты, сроки строительства. Этот элемент сооружения для нижних этажей является потолком. Для этажей, расположенных выше, балки – это пол. Требования у некоторых видов балочных перекрытий довольно жесткие. Например, когда нужно осуществить разделения помещений с температурной разницей. Функциональность у данных конструкций почти такая же, как у наружных стен.

Количество общих нагрузок на балочные перекрытия должно быть соразмерно эксплуатационным характеристикам здания. Если расчетные показатели не будут соблюдены, это может привести к дефектам, самый незначительный из которых – скрип полов. При грубых нарушениях работ произойдет обрушение здания при эксплуатации. Тип перекрытия должен быть правильно выбран. Только таким способом будет обеспечена надежность конструкции, а также комфорт при нахождении в жилье.

Используемые материалы

Применяются выравнивающие балки для опалубки с учетом материалов, необходимых для их производства:

• деревянная двутавровая балка для опалубки главным образом применяется для возведения малоэтажных объектов частного характера. Здесь применяется двутавр с ограничениями по нагрузке;
• детали из стали используют в случаях, когда нагрузочное воздействие превысит показатель, который способен выдержать двутавр из древесины;
• алюминий используется для создания больших выравнивающих форм;
• пластик – универсальный вариант материала;
• есть комбинированный вариант двутавровой балки, для изготовления которого используют древесину или пластик, обшитые листами металла.

Двутавровая балка с параллельными гранями полок нестандартных размеров

Номер балки	Размеры	Масса 1м, кг	Метров в тонне
h	b	s	t
Узкополочная балка
31У3А	309	102	6,0	8,9	28,5	35,1
31У4А	313	102	6,6	10,8	32,9	30,4
36У1А	349	127	5,8	8,5	32,9	30,4
36У2А	353	128	6,5	10,7	39,2	25,5
41У1А	399	140	6,4	8,8	39,5	25,3
41У2А	403	140	7,0	11,2	46,5	21,5
46У3А	459	154	9,1	15,4	68,8	14,5
61У1А	599	178	10	12,8	82,7	12,1
61У2А	603	179	10,9	15,0	93,1	10,7
Нормальная балка
31Б1А	310	165	5,8	9,7	38,9	25,7
31Б2А	313	166	6,6	11,2	44,8	22,3
31Б3А	317	167	7,6	13,2	52,5	19,0
36Б1А	352	171	6,9	9,8	45,1	22,2
36Б2А	355	171	7,2	11,6	50,7	19,7
36Б3А	358	172	7,9	13,1	56,8	17,6
41Б1А	403	177	7,5	10,9	53,7	18,6
41Б2А	407	178	7,7	12,8	59,8	16,7
46Б1А	457	190	9,0	14,5	74,5	13,4
46Б2А	460	191	9,9	16,0	82,2	12,2
61Б1А	603	228	10,5	14,9	102,5	9,8
61Б2А	608	228	11,2	17,3	114,3	8,7
Среднеполочная балка
20Д1А	207	133	5,8	8,4	26,7	37,5
20Д2А	210	134	6,4	10,0	31,5	31,7
25Д2А	258	146	6,1	9,1	32,9	30,4
25Д3А	262	147	6,6	11,0	38,8	25,8
Колонная балка
12KC	125	125	6.5	10.0	23.8	42.0
15K1C	150	150	7.0	10.0	31.5	31.7
15K1A	152	152	5.8	6.6	22.6	44.2
15K2A	157	153	6.6	9.3	30.1	33.2
15K3A	162	154	8.1	11.6	37.4	26.7
20K2A	203	203	7.2	11.0	46.0	21.7
20K3A	206	204	7.9	12.6	52.2	19.2
20K4A	210	205	9.1	14.2	59.3	16.9
20K5A	216	206	10.2	17.4	71.5	14.0
20K4C	200	204	12.0	12.0	56.2	17.8
25K1AC	246	256	10.5	10.7	63.5	15.7
25K4C	244	252	11.0	11.0	64.4	15.5
30K3C	294	302	12.0	12.0	84.5	11.8
31K1AC	299	306	11.0	11.0	79.2	12.6
31K3AC	308	310	15.4	15.5	111.4	9.0
35K3C	338	351	13.0	13.0	106.0	9.4
35K4C	344	354	16.0	16.0	131.0	7.6
40K9C	394	405	18.0	18.0	168.0	6.0

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

Двутавровые балки из OSB (ОСП)

Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

Примеры известных балок

Итак, что такое балка, мы уже разобрались. Данная форма рельефа характерна для степной зоны Украины и умеренных широт европейской части России. Давайте познакомимся с самыми известными примерами балок на территории этих двух государств.

Балка Северная Красная расположена на окраине украинского города Кривого Рога (см. фото). Ее общая протяженность – 36 км, максимальная глубина – 30-40 метров. Сегодня территория балки объявлена заповедной. На ее склонах имеются выходы железистых кварцитов, возраст которых оценивается геологами в 3-3,5 млрд лет.

Каменный Лог – одна из самых красивых балок России. Она расположена в окрестностях деревни Кошлаково Белгородской области. В пределах балки произрастают десятки краснокнижных видов растений – лен желтый и многолетний, ковыль перистый, тимьян меловой и другие.

Сотера – одна из живописнейших балок Крыма. Она находится недалеко от Алушты и села Солнечногорского

Балка привлекает внимание огромного числа туристов благодаря своим природным памятникам – уникальным «Каменным грибам» и водопадом Грейзер

Реставрация сколов и трещин

Если дома есть дети и животные, то появление сколов и трещин на паркете неизбежно. Отремонтировать такой дефект очень просто.

Место повреждения шлифуют и обезжиривают, затем покрывают шпаклевкой и ждут полного высыхания. После высыхания покрытие шлифуют повторно и покрывают декоративным лаком.

Совет! Небольшие царапинки и трещины на половицах можно заделать при помощи специальных карандашей на основе воска. Их выпускают в разных цветах, так что подобрать материал под цвет покрытия не составит труда.

Часто при сильном износе паркета между досками образуются щели. Для них существует специальная паста, которую через носик тюбика вдавливают в пустоты. Однако использовать такие составы можно лишь на зазорах менее 5 мм. Большие щели заделываются декоративной рейкой.

Сечение деревянных балок перекрытия

Двутавровые деревянные балки

Расчет шага укладки и сечения деревянных балок можно выполнить благодаря изменению длины балок. Обозначенные величины друг с другом связаны, поэтому расчеты проводятся с помощью одинаковых математических действий. Сама форма сечения может быть прямоугольной и округлой. Однако оптимальной считается именно прямоугольная.

Соотношение сторон прямых углов прямоугольника должно соответствовать 1:4:1, высота должна быть больше по размеру, чем ширина. Часто высота определяется толщиной утеплителя, который меняется при проведении работ. По высоте размеры могут находиться в пределах10-30 см, по ширине – 4-20 см. Если перекрытия монтируются из круглого бревна, то его диаметр должен быть 11-30 см.

Теперь рассмотрим расстояние между балками. Минимальное значение должно составлять 30 см, максимальное — 1,2 м. При расчетах необходимо учесть ширину подшивки и применяемого утеплителя. Если есть необходимость, выполняют подгонку, чтобы обеспечить более простой монтаж. В случае возведения каркасного дома шаг между балками приравнивают к расстоянию между стойками каркаса.

Укладка деревянных балок перекрытия требует точных и тщательных расчетов, без которых не имеет смысла начинать работу. Расчет деревянных балок перекрытия является довольно ответственным и важным этапом перед началом проведения всех работ. Именно от того, насколько правильно производился этот этап работы, будет зависеть надежность и долговечность итоговой конструкции. Все расчеты должны производиться профессионалами с учетом всех существующих утвержденных норм.

Общие характеристики горячекатаных двутавровых балок

Для этой продукции характерна прочность на изгиб и сжатие. Использование двутавра в строительстве позволяет избежать при эксплуатации зданий сдвигов, усадки, трещинообразования.

Горячая прокатка – основной способ производства двутавра. Процесс – высокопроизводительный и позволяющий получить хорошую точность размеров. Недостаток – наличие окалины на поверхности. Изготавливаются такие изделия на дорогостоящих и сложных в наладке рельсобалочных станах. В качестве заготовок (в зависимости от размеров конечной продукции) используются слябы или квадраты (для мелкого сортамента).

На прочностные характеристики изделий влияют:

• марка стали – для изготовления продукции ответственного назначения и/или предназначенной для работы в суровых климатических условиях применяют низколегированные стали типа 09Г2С;
• общая длина конструкции;
• тип поперечного сечения (с параллельными гранями полок или с уклоном внутренних граней);
• способ закрепления балки и вид нагрузки.

Основные недостатки проката с сечением Н-образной формы:

• склонность используемых марок стали к возникновению коррозии, что делает необходимыми защитные мероприятия – цинкование или окрашивание;
• несущая способность существенно снижается с увеличением длины пролета.

Обустройство в подвале

Чаще всего при устройстве схемы вентиляции в гараже с подвалом выбор падает на принудительную систему. Перед установкой необходимо определить, где будет располагаться вентилятор; в самом подвальном помещении или на крыше его ставить нельзя, поскольку при попадании воды внутрь он сломается. Многие модели, особенно очень мощные, отличаются шумным режимом работы, поэтому и в самом гараже их ставить нежелательно. Остается два варианта установки:

• На входной трубе в точке притока воздушной струи.
• Монтаж канального вентилятора.

Сначала требуется монтировать входную и вытяжную трубу, первая идет в подвал от земли, а вторая – через крышу гаража с подвального потолка. После этого внутрь встраивается вентилятор, пропускается провод, выполняется монтаж выключателя. Вытяжку желательно закрыть снаружи прочной металлической решеткой с мелкими ячейками, чтобы внутрь не попали насекомые или мелкие животные.

Некоторые советы домохозяйкам

Так как чугун сам по себе хрупок, то надо проявлять большую осторожность при обращении с такой посудой: она при относительно сильном ударе может просто расколоться. Надо избегать появления сколов на поверхности сковороды, так как именно в таких местах начинает металл ржаветь

Нельзя держать такую кухонную утварь во влажных местах, так как при взаимодействии с каплями воды из-за нарушения правил хранения металлических предметов часто появляется коррозия. После этого употреблять такую утварь можно только после устранения ржавчины.

Рекомендуем ознакомиться

Для правильного выбора сковороды из чугуна надо обратить внимание на вес изделия (настоящий металл тяжел) и на цену. Нельзя гнаться за дешевизной: такая сковорода быстро заржавеет, так как она будет содержать кроме чугуна и другие металлы, что приведет к раннему появлению коррозии

Но даже если утварь из настоящего чугуна, то при плохом уходе за ней все равно появится ржавчина, так как чугун имеет пористую структуру и если он не закрыт защитным слоем, то быстро ржавеет.

Это хорошо влияет на качество приготовленной в них пищи. Поэтому хозяйки отдают предпочтение именно чугунным сковородкам из всего разнообразия предлагаемой на рынке продукции этого класса.

Для того чтобы избежать быстрой порчи купленного предмета, надо с момента покупки чугунного изделия подготовить его к первому использованию и хорошо ухаживать за ним, чтобы не появилась ржавчина.

Подготовка только что приобретенной сковороды осуществляется согласно пунктам 3 и 4, описанным выше (устранение ржавчины). Поверхность предмета должна все время оставаться «жирной»: масляную пленку снимать не рекомендуется, надо только обмывать сковородку таким образом, чтобы на ней не мог в последующем образоваться нагар.

Находясь в любом уголке мира, вы получаете уникальный набор эксклюзивных услуг и привилегий

Консьерж служба

В любой точке мира в вашем распоряжении Консьерж-служба, которая предоставит консультацию и окажет помощь в решении самых разнообразных вопросов.

По вашей просьбе операторы службы забронируют номер в любом отеле мира, составят маршрут поездки, осуществят доставку цветов, посоветуют лучшие магазины, закажут билеты на спортивные, развлекательные и специальные мероприятия в любой точке мира.

Мы знаем, насколько ценно ваше время: с нашей службой вы сможете больше внимания уделять работе или отдыху, не отвлекаясь на решение повседневных вопросов.

Чтобы связаться с Консьерж-службой позвоните: 8 800 200 35 57 (бесплатный звонок по России) или +7 499 270 35 00. Для самостоятельного направления запросов в Консьерж-службу Mastercard можно просто написать на ExpobankWE@concierge-mc.com.

Программа доступа в бизнес-залы аэропортов Loungekey

Являясь держателем премиальной дебетовой карты Экспобанка, Вы получаете доступ в более чем 1000 бизнес-залов практически любого аэропорта мира, независимо от класса авиабилета. Посещайте залы ожидания сами или пригласив гостей бесплатно 4 раза в месяц*.

Условия использования:

1. Зарегистрируйтесь на сайте www.loungekey.com или скачайте мобильное приложение LoungeKey в AppStore или Google Play для более быстрого поиска бизнес-залов LoungeKey

2. Сообщите сотрудникам бизнес-зала, что желаете воспользоваться программой LoungeKey и предъявите вашу карту Mastercard, а так же проездной документ

3. Администратором будет совершена пробная операция по карте, для проверки ее активности, в ходе которой будет «заморожена» сумма в размере $1 (или эквивалент в другой валюте), которая автоматически «разморозится» в течение 30 календарных дней.

Узнайте подробности на официальном сайте https://www.loungekey.com/

* Плата за последующие посещения взимается согласно Тарифам.

Поддержка Персонального менеджера

К вашим услугам Персональный менеджер, который окажет содействие по вопросам вашего обслуживания в Банке.

Страховая программа для выезжающих за рубеж

Полис страхования на время поездок клиента за рубеж предоставляет компания Страховая компания «AXA Travel Insurance». Вы будете чувствовать себя уверенно, зная, что Вы и Ваши близкие обеспечены страховым покрытием. Поддержка квалифицированных специалистов, которые проконсультируют Вас по любым медицинским и юридическим вопросам. Для максимального комфорта во время поездок за границу в программу страхования Вашей безопасности входит также медицинское страхование, страхование от несчастного случая, страхование ответственности перед третьими лицами, страхование потери и несвоевременного прибытия багажа, задержки рейса или отмены поездки, в случае оплаты поездки по карте Экспобанк Премьер. Покупки, совершенные с использованием карты Экспобанк Премьер в любой точке мира, надежно защищены специальной страховой программой «Защита покупки». В случае повреждения, потери или кражи купленного товара, Вы имеете право на компенсацию или ремонт.

RU — Expobank LLC MasterCard World Elite

RU — Expobank LLC World MasterCard Black Edition

Двутавровые балки перекрытия из дерева своими руками

При изготовлении элементов для опорной балки лучше всего применять клееный брус, поскольку такая заготовка соответствует правильным геометрическим формам. При этом она лишена деформации, скручиванию и изгибу. Но можно применять брус и из любых хвойных деревьев, нужно лишь соблюдать главное условие при этом – качественное просушивание древесины.

Для самостоятельного изготовления двутавровых опор, кроме бруса, понадобятся следующие материалы и инструменты:

• Циркулярная пила;
• Клей по дереву;
• Рулетка;
• ОСП (ориентировочно-стружечная плита);
• Швеллер для равномерного сжатия заготовки;
• Хомуты.

Порядок изготовления

При изготовлении двутавровой балки из древесины своими руками, необходимо:

Шаг №1. Сделать расчет и подготовить 2 бруса нужного размера. Чем больше высота балки, тем больше по сечению должны быть заготовки, но в любом случае сечение может составлять не менее 40×60 мм.

Шаг №2. В середине изделий изготовить паз по ширине, равной толщине плиты, а глубиной – равной 10-15% от размера бруса. В домашних условиях сделать такое углубление можно на циркулярной пиле дисковой фрезой соответствующей толщины.

Шаг №3. Убедиться, что паз не имеет внутренних дефектов в виде «ершистости», искривлений, сколов.

Нанести клей по всей поверхности канавки.

Шаг №4. Вставить плиту в пазы верхнего и нижнего бруса.

Шаг №5. Сжать всю конструкцию через подготовленные швеллера (уголки) с помощью хомутов.

Шаг №6. Оставить в таком виде всю конструкцию на несколько часов до полного высыхания.

После приобретения должного опыта такие деревянные двутавровые балки можно будет изготавливать своими руками с хорошим качеством, и применять их во всевозможных перекрытиях.

Изготовление балки своими руками

Поддержите наш проект в соц. сетях!

Экспобанк с удовольствием представляет Вашему вниманию престижные банковские карты: Mastercard Black Edition и World Elite Mastercard

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 1\2 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Клееные балки деревянные

Такие балки перекрытия из дерева не имеют габаритных ограничений, так как предоставленная технология производства позволяет выполнить их достаточно большой длины.

За счет увеличенной прочности клееные балки употребляются в тех случаях, когда необходимо выдержать большую нагрузку на перекрытие.

Плюсы клееных балок:

• хорошая прочность; • вероятность перекрывать немалые пролеты; • легкость установки; • незначительный вес; • большой срок службы; • не имеет деформации; • хорошая пожарная безопасность.

Наибольшая длина предоставленного бруса составляет 20 метров.

Так как такие балки перекрытия обладают гладкой поверхностью, их нередко не зашивают снизу, и остаются они, таким образом, открытыми, организовывая в комнате достаточно модный дизайн интерьера.

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева. Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м

Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Устройство пола верхнего этажа

Схема теплоизоляции перекрытия пола второго этажа по деревянным балкам.

После устройства наката и укладки теплоизоляционного материала накладывается армирующая сетка и выполняется стяжка цементным раствором. Бетонная поверхность будет выполнять функции чернового пола. Для чердачного перекрытия на балки можно установить поперечные лаги и обшить пол шпунтованной доской.

Монтаж полов может производиться непосредственно на деревянные балки или на предварительно закрепленные к ним лаги. Первый способ устройства полов отличается лучшей прочностью конструкции, т. к. балки жестко опираются на несущие стены.

Работу по настилу покрытия по лагам выполнить проще, и такая структура пола в разы увеличивает шумопоглощение, способствует лучшей вентиляции древесины. Шумоизоляция увеличивается при устройстве «плавающего» пола. Конструкция не фиксируется жестко в стенах, что также повышает защиту от распространения звуков.

Настил может быть выполнен из ДСП или строганой половой доски, в качестве финишной отделки используется паркет, ламинат или линолеум. Потолок под перекрытием отделывают листами сухой штукатурки или оштукатуривают по грани.

Расходы на обустройство перекрытий могут составлять 15-20% от стоимости монтажа всех основных конструкций строения. Затраты на производство работ равны примерно четверти стоимости требуемых материалов. Поэтому использование деревянных балок в качестве несущих элементов и самостоятельное обустройство перекрытия помогут значительно снизить расходы на строительство.

Принципы расчета элементов перекрытия

Вспомогательная таблица для расчета количества балок.

Интервал между балками, их длина и размеры сечения выбираются в соответствии с параметрами перекрываемой площади. Учитывается максимальная нагрузка при эксплуатации, вид плит утеплителя, вес отделки потолка. Размеры балок могут быть увеличены в связи с особенностями дизайна помещений. Для межэтажных конструкций учитывается нагрузка от оборудования, мебели и людей.

Несущие элементы должны выдерживать нагрузку от 200 кг/м 2 с учетом их собственной массы. Исходя из конструкции строения, рассчитывается сечение и интервал укладки балок. Допустимый прогиб от указанной нагрузки составляет для цокольных перекрытий – 1/250 длины балки, для чердачных – 1/200. Ограничение по длине несущих деталей для межэтажных перекрытий равно 5 м, для чердачных – 6 м. Оптимальное соотношение высоты к ширине сечения прямоугольного элемента – 7:5, к длине балки – 1:24.

Балки из бревен способны выдерживать большие нагрузки, чем брус, но с увеличенным прогибом. Скрепление спаренных брусьев болтами повышает устойчивость к нагрузкам в 2 раза по сравнению с нескрепленными элементами. Для определения точных параметров несущей конструкции можно воспользоваться онлайн-калькуляторами или специальными таблицами.

Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными, а технология их сооружения зависит от вида и назначения перекрытий:

• Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
• Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
• Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия.

Утеплитель здесь является звукоизолирующим материаломИсточник tvoygarazh.ru

Утепление чердачного перекрытия потребует более толстого слоя теплоизоляции, который может быть больше высоты несущих балок. В таком случае их наращивают сверху либо укладывают поперёк них лаги, а между ними укладывают второй слой утеплителя.

Очень важно защитить его от намокания, изолировав от водяного пара, поднимающегося от жилых помещений и возможных протечек кровли. Для этого на деревянный настил чернового потолка, прибитый к балкам снизу, укладывают с нахлёстом пароизоляционную плёнку, затем утеплитель, а поверх него паропроницаемую мембрану, не пропускающую воду.

Видео описание

Как выполняется утепление чердачного перекрытия по деревянным балкам, можно посмотреть в видео:

Помимо практически невесомой минеральной ваты утепление перекрытия холодного чердака может выполняться и другими, более дешёвыми, но тяжёлыми материалами – керамзитом, глиняной обмазкой и даже сухой землёй. Главное – учесть их вес при выборе материала для создания настила и обеспечить его надёжное крепление.

Если есть желание не прятать балки, а использовать их в качестве декора потолка, то к ним по всей длине посередине или вровень с верхней гранью подшиваются черепные бруски, к которым крепится подшивка потолка.

Черепные бруски, закреплённые вровень с нижней поверхностью лаг, позволяют выполнить и качественное утепление перекрытия первого этажа дома без отапливаемого подвала. На них между балками укладывается накат из обрезной доски, обработанной антисептиком, затем слой гидроизоляции, утеплитель, пароизоляция и настил для пола.

Схема утеплённого перекрытия 1 этажаИсточник k-dom74.ru

Зашивать перекрытия можно как досками, так и любыми листовыми материалами: плитами ОСП, ДСП, фанерой.

Коротко о главном

Перекрытия – это не просто пол и потолок. Это конструкция, придающая дому дополнительную жёсткость, улучшающая звукоизоляцию между этажами и позволяющая уменьшить потери тепла. Зная, как подбирать для неё материалы, монтировать несущие балки, выполнять утепление чердака и пола над цоколем, вы сможете построить надёжный и тёплый дом для своей семьи.

Заключение
