Перекрытия из бетона

Глубина заведения на стены

Все перекрытия, независимо от способа монтажа, можно укладывать на фундамент или несущие стены из кирпича, ж/б панелей, газобетона или пеноблоков.

Важно знать, на сколько можно опирать пустотное железобетонное изделие. Эта глубина зависит от материала, из которого возведены несущие конструкции:

• кирпичные – от 9 до 12 см;
• панельные – от 5 до 9 см;
• газобетонные или пеноблочные – от 12 до 25 см.

Несоблюдение рекомендованной глубины укладки, чревато разрушением стен, из-за неправильно распределенных нагрузок. Недостаточная глубина приводит к раскрашиванию внутреннего слоя кладки и штукатурки, или к растрескиванию панелей. Излишнее расстояние, занятое под опору, приведет к разрушению внешней части стены.

Схема правильного и неправильного узла опирания на кирпичную стену:

Выдержка из СНИП

СП «Крупнопанельные конструктивные системы. Правила проектирования»

4.3.17 Глубину опирания сборных плит сплошного сечения на бетонные и железобетонные стены в зависимости от характера их опирания принимают не менее:

• 40 мм ― при опирании по контуру, а также двум длинным и одной короткой сторонам;
• 50 мм ― по двум сторонам и пролете 4,2 м и менее, а также по двум коротким и одной длинной сторонам;
• 70 мм ― по двум сторонам и пролете более 4,2 м.

Опирание многопустотных плит безопалубочного формования на стеновые панели производится по двум сторонам, то есть по балочной схеме с глубиной опирания не менее 80 мм для плит высотой 220 мм и менее, и не менее 100 мм для плит высотой более 220 мм.

Во всех случаях максимальная глубина опирания многопустотных плит безопалубочного формования принимается не более 150 мм.

Опирание по трем и более сторонам многопустотных плит безопалубочного формования (заведение продольной стороны плит в стены) не допускается.

Цены на бетонные плиты

Весь каталог изделий изготавливается конвейерным способом по технологии вибролитья и вибропрессования в точном соответствии с требованиями ГОСТ 12767-94 и строительных норм.

Полнотелые (обозначение – ПТС)

Это монолитная предварительно напряденная (с армированием) конструкция, которую используют в многоэтажном строительстве. Вес бетонной плиты составляет более 7000 кг, что обязательно принимается при расчете несущей нагрузки на основание и стены.

Индекс ПТС состоит из 2-х параметров, где цифра обозначает толщину изделия:

Индекс	1	2	3	4	5	6
Толщина, см	10	12	14	16	18	20

Буква в маркировке означает количество сторон, которыми бетонная плита опирается на основание или опоры:

Маркировка	Количество сторон	Типоразмер
ПД	2	2ПД-6ПД
ПТ	3	3ПТ-6ПТ
П	По всему периметру	Все размеры

Отдельно выпускается линейка ПТВс длиной 7 метров и шириной 390 мм. Этот вид изделий заказывают в тех случаях, когда стандартных типоразмеров недостаточно для возведения объекта.

ПД – на 2 стороны (выпускаются толщиной 2ПД-6ПД);

Маркировка	Длина, см	Вес, тн	Цена, руб.
ПТВс 24-4	239	0,48	1600
26-4	259	0,522	1740
28-4	279	0,562	1860
30-4	299	0,602	2000
32-4	319	0,642	2100
34-4	339	0,682	2250
36-4	359	0,722	2400
40-4	399	0,802	2600

Отдельно при заказе учитывайте дополнительные обозначения, индивидуализирующие характеристики материала:

• «М» — морозоустойчивость;
• «Л» — в качестве сырья использовался бетон легких марок;
• «С» — параметр сейсмоустойчивости;
• «З» — наличие закладных для перемещения и фиксации и пр.

Пустотелые (ПТМ)

За счет большого количества пустот изделие получается в 2 раза легче – 2700-3000 кг, и купить бетонные плиты такой модификации стараются в основном частные застройщики. В приоритете — малый вес, ровная поверхность, что облегчает отделку, большой ассортимент, высокая степень тепло- и шумоизоляции за счет пористой структуры. При этом не может использоваться как плита фундамента.

{add_n74}

Пк – пустотелые с двусторонним опиранием на опоры. С трехстороннм опиранием кодифицируются «Т», на четыре стороны – «К». Длина от 479 до 695 см, ширина 104-242 см.

Дополнительно участвуют в квалификации характер и размер полостей. В зависимости от диаметра, им присваивается индекс 1-7.

Толщина 22 см	Толщина 26 см	Толщина 30 см
Марка	Ø, см	Марка	Ø, см	Марка	Ø, см
1ПК	15,9	4ПК	15,9	6ПК	20,3
2ПК	14	5ПК	18	16 см
3ПК	12,7	ПГ	Овальная форма	7ПК	11,4

Бетонные плиты перекрытия массой до 3-х тонн (пустотелые) разрешено применять при возведении малоэтажных зданий (не более 3-х этажей). Это обусловлено особенностью изготовления ЖБИ – армируется не весь периметр целиком, а разными по толщине проволоками. Монолитные изделия имеют полноценное армирование.

Цены на бетонные плиты ПК

Марка ПК	Ширина, см	Длина, см	Масса, кг	Цена, руб.
21-15-8	149	208	970	4000
30-15-8	149	298	1425	4200
38-15-8	149	378	1750	6200
48-15-8	149	478	2250	6600
60-15-8	149	598	2800	7350
70-15-8	149	698	3270	10800
80-15-8	149	798	3730	18000
90-15-8	149	898	4190	19000

Дорожные бетонные плиты

Этот вид продукции изготавливается в ограниченном ассортименте. Конструктивно это предварительно напряженное ЖБИ толщиной от 14 до 18 см с закладными для монтажа и обязательно ребристой формы. Изготавливается из бетона тяжелых марок с добавлением пластификаторов, что увеличивает эксплуатационный срок и обеспечивает сейсмоустойчивость и сохранение геометрии при температурных пиках. Монолитная конструкция не впитывает воду, при значительном похолодании поверхность не растрескивается и не отшелушивается по бортам.

При эксплуатации может наблюдаться расширение пространства между плитами, для чего используются борта.

В соответствии с ГОСТ 17608-91 выпускаем следующие размерные ряды по длине.

Длина 6 метров, ширина:

• 17,5;
• 18,7;
• 35;
• 37,5 см.

Длина 3 метра, ширина:

17,5 см.

Длина 3,5 метра, ширина:

27,5 см;

Длина 1,75 м, ширина:

150 см.

В зависимости от длины, выбирают, какие именно купить – для дорожек, например от 1,75 до 3 метров. Помимо этого, различаются по времени использования – для постоянного настила или временных работ. Цена на дорожные лпиты договорная, свяжитесь с менеджером, чтобы уточнить стоимость и наличие товара на складе.

ООО «ЖБИ-Урал ТЕХ» является крупнейшим поставщиком ЖБИ . Также можно заказать товар с доставкой в любой регион России. Ознакомиться с ассортиментом и кодификацией изделий можно на сайте.

ВИДЕО: Как правильно укладывать плиты перекрытия

https://youtube.com/watch?v=O9s4VqV2goU

Что из себя представляет

Полки для ванных комнат: виды, материалы и стилевое оформление

Сборные железобетонные плиты перекрытия — маркировка.

Сборные железобетонные перекрытия имеют маркировку, которая включает буквы и цифры, говорящие, с каким типом изделия мы имеем дело, а также возможную допустимую нагрузку.

Первые цифры у ребристых плит показывают существование специального технического отверстия определенного диаметра. Обычно, в начале стоят цифры 1.2.3. Эти обозначения показывают на то, что используется отверстие размером 40, 70 и 100 см. Многопустотным изделиям свойственна подобная маркировка, только эти цифры означают размер отверстий 159, 140 и 127 мм.

Буквенные сокращения: ПК — пустотные плиты с круглым диаметром. ПНО — облегченное изделие. ПГ ПБ — беспалубная многопустотная, НВ, ВНК, ВНКУ — продукта со значительным количеством пустот. ПГ — серебристые плиты. ПФ, ПВ, ПС — изделия П — образной формы с вентиляционными отверстиями. ПР — обозначаются ребристые плиты. П, ПТВс — наименование сплошных до борных изделий. Если в центре стоит буква О, это обозначает, что у плиты наружность в виде свода. Буква указывает на число опор:Т-3, к-4 опоры.

Устройство опалубки для монолитного перекрытия

Поддерживающие балки и винтовые стойки для опалубки лучше всего арендовать. Так, в частности поступают и профессиональные строители, если устройство монолитных конструкций не является для фирмы основным видом работ и выполняется от случая к случаю.

Если аренда невозможна, для каркаса используем сосновый брус сечением 60х70 или больше. По окончанию монолитных работ, его можно будет пустить на лаги полов, либо стропильную систему крыши.

Для сплошной части используем ОСП3 толщиной 16 мм. Она дешевле, чем водостойкая фанера, обычно используемая на стройке, а после пойдет для устройства кровли, на стяжку по утеплителю, черновые полы и т.п.

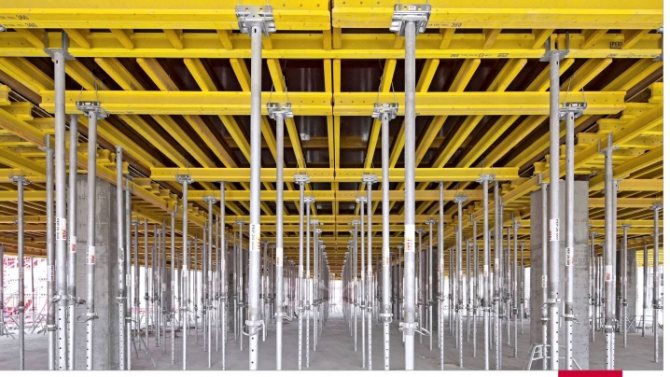

Схема расстановки балок и стоек при использовании инвентарной опалубки мы узнаем, когда будем её арендовать. Эта схема зависит как от нагрузки, так и типа оснастки.

Рекомендую: Маленькие пластиковые плитки для облицовки, как называются и как ими работать?

Если же мы используем брус, стойки выставляем рядами, на расстоянии метра друг от друга. Шаг стоек в ряду — 80 см. Поверх каждого ряда укладываем прогон из такого же бруса, прихватывая его к стойкам гвоздями. Всё выставляется строго по уровню.

Стойки, продольные и поперечные прогоны каркаса опалубки

По рядам прогонов укладываем поперечные лаги с шагом 50 см, на которые в свою очередь кладем листы ОСП, пришивая их гвоздями. Шурупы использовать не стоит, опалубку предстоит разбирать и делать это проще, если она собрана на гвоздях.

Квадратный метр бетона плиты, включая арматуру, весит около 340 килограммов. Плюс вес людей, укладывающих бетон. Нагрузка солидная, поэтому отнеситесь к устройству опалубки со всей серьезностью!

Удобоукладываемость бетона

Есть несколько ГОСТов, которые определяют, что такое класс бетона по удобоукладываемости. В зависимости от того, как бетонная смесь заполняет форму опалубки под своим весом, осуществляется выбор того или иного состав.

По плотности смеси разделяют на:

• Подвижные. Их показатели измеряют по осадке конуса.
• Жесткие. Такие смеси подвергаются испытанию на вибростоле. Определение свойств состава производится исходя из времени продавливания смеси.

ГОСТ 7473-94 определяет бетон по удобоукладываемости следующим образом.

Чтобы понять, как выбрать бетонный раствор исходя из этого параметра, рассмотрим таблицу.

Кроме классификации по удобоукладываемости, также необходимо учитывать ГОСТ 23732, согласно которому существуют требования, относящиеся к воде для затворения и к самой смеси.

Чтобы изменить показатели бетона всегда можно добавить в раствор пластификатор, который сделает ее более пластичным. В этом случае по удобоукладываемости бетон будет отвечать всем нормативам.

Продолжая рассматривать, чем еще отличаются марки бетона, остается только уточнить, какие бывают связующие компоненты.

Виды

Монолитное перекрытие в доме или на нежилом объекте может иметь балочное или безбалочное строение. В случае наличия опор балки и ригели, применяемые в конструкции плиты, становятся с ней одним целым. Безбалочные решения создаются без выступающих ребер, но у них есть участки, выходящие за 0,3 м от края пролета. В балочных вариантах находятся крестообразные или поперечные опоры ригелей.

Монтаж ЖБ по профнастилу регламентируется СНиП II-23-81 и производится в тех случаях, когда необходимо возводить здания и сооружения с широким диапазоном доступных нагрузок. При формировании монолита по профлисту необходимо обеспечить его защиту при помощи оцинкованного покрытия или полимерного напыления, чтобы коррозия не повредила материал в будущем.

При создании монолитных конструкций могут применяться заполнители из керамзитобетона, пенобетона и других измельченных фракций, повышающих шумоизоляционные характеристики. Чертеж в разрезе помогает определить толщину слоя заполнения и распределение всех компонентов внутри плиты. Деформационный шов в монолитном перекрытии создается при опорном типе монтажа, чтобы избежать растрескивания материала. На открытых площадках располагают усадочные и изоляционные полосы на расстоянии около 3 м.

Состав: специфика рецептуры

Плита перекрытия — это основная конструкция возведенного здания. Качество изготовленной детали напрямую зависит от сорта бетона и правильно подобранных ингредиентов во время замеса раствора для предполагаемой заливки.

Для получения качественного раствора рекомендовано пропорционально включать в замес необходимые вещества.

На качество материала для создания конструкций перекрытия влияют многие аспекты. Прочностные особенности материала напрямую зависят от марки и количества основных и вспомогательных ингредиентов. Немаловажный фактор — применение точно указанного в рецептуре объема воды, чрезмерное влагонасыщение приведет к тому, что бетон будет долго застывать, слишком малое грозит растрескиванием отстроенной конструкции в период эксплуатации. Непропорциональное включение других компонентов, таких как песок, щебень, гравий или портландцемент способствует быстрому износу отстроенного объекта. Бетон без щебня для производства перекрытий, что будут эксплуатироваться в специфических условиях, включает такие связывающие компоненты, как:

• гипс;
• разновидности жидкого стекла;
• металлургические шлаки от продуктов переработки;
• компоненты, содержащие щелочь;
• известь.

Состав смеси для деталей перекрытия определяет тип материала, который бывает:

• Тяжелым. Тип наполнительного ингредиента — щебень, гранит, известняк.
• Легким. Заполнитель пористой структуры для производства пенобетона и газобетона.

В состав растворов для организации элементов перекрытий, эксплуатация которых предполагает специфические условия, добавляются различные модификаторы, которые наделяют материал морозоустойчивыми и влагоустойчивыми эффектами. Марка бетона для фундамента габаритного здания проходит обязательную процедуру армирования, для одноэтажных помещений такой момент необязательный.

Укладка наплавляемого рубероида

Производство плит

Как производятся железобетонные плиты? Главное в производстве – бетон. Он получается путем смешения песка и щебня. Этот материал отличается высоким сопротивлением к сжатию, и способен легко растягиваться. Для повышения прочности используется арматура, изготавливаемая из композита и стали. Бетон для арматуры является антикоррозийным средством.

Щебень своего рода инертный материал, с которым цемент не вступает в какую-либо реакцию. Часто носит определение – заполнитель. Способен изменить структуру плиты.

Для производства железобетонной плиты берется щебенка разной фракции и мелкая, и крупная. На выбор влияет назначение изделий и задачи конструктора.

В качестве арматуры может применяться проволока или другая сталь. Арматура делится на два вида:

1. — рабочая, представляющая собой низ плиты, который работает на изгиб;
2. — монтажная – непосредственно скелет всей конструкции.

Оно может быть:

1. Опалубочным — базируется на применении готовых форм с предварительным установлением металлической арматуры и затем заливкой бетоном. Такой способ придает изделию прочность, качество плоскости, тепло и звукоизоляционные свойства, высокие эксплуатационные свойства.
2. Безопалубочным – изготовление проходит на конвейере, по которому беспрерывно перемещается железобетонная лента, накрываемая теплоизоляционным материалом и нагреваемая до нужной температуры. Затем лента разрезается на нужные фрагменты. Плюс данного способа в том, что можно выполнить любые по длине плиты.

Изготовитель обязан придерживаться ГОСТов:

• 26434-85
• 25912-2015
• 25912.0-91
• 25912.1-91
• 25912.2-91
• ГОСТ 25912.3-91

Технологический процесс

Работа начинается с создания чертежа, на основе которого создается изделие.

Процесс можно разделить на следующие этапы:

1. В форму изделия помещается каркас, выполненный из арматуры в виде ребристых стержней, которые предварительно натягиваются с применением электрического тока или домкрата.
2. Происходит крепление стержней на форму.
3. Затем наступает очередь конвейерной линии, стендов специального характера, роликового формирования.
4. Когда структура сформирована, плита подвергается тепловому воздействию в специальных камерах. Это позволяет повысить скорость затвердевания бетона. Плита в течение 10 часов приобретает прочность до 60 процентов, что равняется 25 суткам при обычных условиях.
5. После приобретения прочности, крепления на форме убираются.
6. Стержни сжимают так, чтобы сформировать нужное состояние для плиты.

Каждая компания изготовитель привносит что-то свое в процесс производства железобетонной плиты, чтобы выделиться большей производительностью и более привлекательной ценой.

Условия хранения

• — Хранить только в горизонтальном виде;
• — плиты не должны касаться грунта;
• — необходимо обеспечить надежное основание, которое не будет промокать и гнить;
• — высота основания должна быть достаточной, чтобы в случае проседания, плиты не достали грунт;
• — между плитами укладываются деревянные рейки в строгой последовательности одна над другой на расстоянии до 40 см от края;
• — допустимое количество плит в штабеле 10 штук.

Основные характеристики

Армирование плит

Арматура, которая воспринимать основные растягивающие напряжения от изгибающего момента, будет снизу. В тоже время, если пустотная плита изготовлена по опалубочной технологии, в опорной части где имеется максимальная поперечная сила, будут присутствовать поперечные стержни, чтобы воспринять данную поперечную силу

Обратите внимание, что в верхней части плиты может и не быть арматуры, а если и будет, то какие-то конструктивные сетки. Но основная арматура будет сосредоточена в нижней части

Существует две основные схемы разрушения плиты перекрытия:

• когда разламывается по середине
• разлом в опорных участках в виде наклонных трещин.

В плитах безопалубочной технологии вся арматура продольная, нет никаких сеток, нет поперечной арматуры. Основная арматура находится снизу и есть несколько стержней в верхней части. Это связано только с технологией производства. При резке появляется давление на изгиб верхней части и чтобы не появились трещины эта арматура и нужна.

Виды монолитного перекрытия из железобетона

Балочное перекрытие представляет собой плиту и балки (ребра). При больших пролетах (более 6 м) необходимы промежуточные опоры, которые выполняют в виде прогонов или колонн, выполненных из монолитного железобетона.

Кессонные перекрытия – одна из разновидностей балочного перекрытия. Оно представляет собой плиту и две взаимно перпендикулярных по направленности балки, находящиеся в нижней зоне. Такая конструкция создает снизу прямоугольные углубления, именуемые кессонами.

Если коротко сказать, то при расчете этого вида перекрытия производится перераспределение арматуры и бетона в конструкции (плита – ребра). Это позволяет получить экономию материала, осуществлять перекрытие больших пролетов. Но это тема уже другой статьи.

Кессонные перекрытия распространены в основном за рубежом при возведении зданий общественного назначения с подвесными потолками.

Монолитные безбалочные перекрытия из железобетона – это сплошная плита, опирающаяся на стены или колонны, которые находятся друг от друга на расстоянии 5 – 6 метров.

Толщина плиты принимается по расчету и варьирует в пределах 120 – 250 мм. Применение этих железобетонных перекрытий, опирающихся на колонны, позволяет добиться гораздо большего разнообразия объемно – планировочных решений.

Балконные плиты, выполненные совместно с монолитным перекрытием и являющиеся его частью, обладают большей прочностью и долговечностью по сравнению с их сборными аналогами.

Все элементы обоих видов перекрытий связаны едино между собой. Размеры сечения каждого элемента, потребное количество арматуры определяется расчетным путем в каждом отдельном случае.

Схема армирования углов ленточного фундамента

См. также

В Викисловаре есть статья «влажность»

Влажность пара

Как сделать стыки без трещин

Известная болезнь панельных многоэтажек — трещины на потолке на стыках плит сборного перекрытия, возникающие как при усадке здания, так и в процессе его эксплуатации. Этой неприятности не всегда удаётся избежать и при частном строительстве. Но попытаться можно. Залогом успеха послужат качественные плиты с запасом несущей способности, тщательное выравнивание опорной площадки и равномерное распределение нагрузки на перекрытие: нельзя строить на втором этаже тяжёлые кирпичные перегородки и устанавливать камины с облицовкой.

Что касается заделки стыков плит, то здесь важно использовать качественные материалы и не оставлять пустот, которые негативно влияют на изоляцию воздушного шума. Обычно в нижней части шва устанавливают трубчатый уплотнитель (в принципе, можно использовать и полиуретановую пену), а затем заполняют полость цементно-песчаным раствором марки не ниже М250, в идеале — приготовленным на основе напрягающего гидроизоляционного цемента. . Зазоры шириной более 25 мм выполняют по технологии монолитного литья с использованием съёмной или несъёмной опалубки и обязательным армированием

Зазоры шириной более 25 мм выполняют по технологии монолитного литья с использованием съёмной или несъёмной опалубки и обязательным армированием.

Бетонирование

Дальше заливают тяжёлый бетон с классом по прочности на сжатие не ниже В20. Заливка ведётся бетононасосом. Уплотняют и выравнивают бетон виброрейкой – электрической или бензиновой. Некоторые строители применяют глубинные вибраторы для бетона. Однако специалисты не рекомендуют делать это, поскольку есть опасность, что под давлением, создаваемым вибратором, газобетон «выдавит» за пределы армопояса по периметру перекрытия.

Бетон обретает марочную прочность через 28 суток после заливки. Однако демонтировать опоры и продолжить строительство здания можно по достижении бетоном 70% прочности. Летом это происходит примерно через неделю. Но нужно быть уверенным, что это произошло. Поэтому прочность измеряют специальным прибором, и только на основании его показаний приступают к дальнейшим работам. Ну или ждут 28 суток.

Со стороны нижнего этажа перекрытие можно легко отделать тем или иным материалом. Например, оштукатурить толстым слоем по сетке из стекловолокна.

Классификация бетонных конструкций

Как транспортировать и складировать железобетонные плиты?

Во избежание повреждения и образования трещин требуется соблюдать определенные правила при транспортировке и хранении ЖБИ. Перевозка плит производится на грузовых машинах. Идеальный вариант, если укладка будет выполняться прямо с автомобиля после доставки, что исключит необходимость складирования изделий.

Правила складирования плит:

• При транспортировке изделия должны быть уложены с применением прокладочных брусков с двух сторон, погрузка друг на друга не допускается.

  Фото 14. Правильная перевозка ЖБИ

• При складировании конструкций на длительное хранение укладка тоже должна быть произведена на деревянные бруски, расположенные на расстоянии не менее 200 мм от краев строго вертикально друг над другом.

  Фото 15. Правильное складирование изделий

• Особого внимания требует укладка нижней плиты – ее нужно расположит как можно выше над уровнем земли. Для этого можно использовать брус большого сечения либо бетонный столб с уложенным поверх него бруском.

  Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения

• Максимальная высота штабеля – 2,5 м.

Соблюдая эти несложные рекомендации, вы минимизируете риск повреждения плит перекрытия как при перевозке к месту строительства, так и при длительном их хранении на стройплощадке.

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4335 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 4988 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 6908 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 9328 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8133 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3557 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7740 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7675 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6208 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11442 руб/штПодробнее

Расчетные параметры

Чтобы не попадать в неприятные ситуации, тем более в выпуски новостей, надо уделять большое внимание расчету основных параметров. Величины конструкций перекрытия выбираются для всех конструкций особо

При этом учитывается длина пролетов, находящихся между стенами. Пространственная схема постройки позволяет высчитать массу, давящую на несущие конструкции. Исходя из этой массы, можно определить нагрузки, приходящиеся на отдельную плиту.

От получившейся разности надо отнять ориентировочную нагрузку, создаваемую мебелью, прочими конструкциями и бытовой техникой. После этого должен остаться солидный запас прочности. Обычно реальная нагрузка на единицу площади составляет в 2–3 раза меньше, чем закладываемое в проект значение. Такой подход позволяет исключить любые неожиданности в процессе эксплуатации.

Динамическая нагрузка рассчитывается уже с резервным коэффициентом 50%

Если нужно оценить пригодность старых конструкций, надо принять во внимание:

• нагрузочные возможности стен;
• текущее состояние строительных блоков;
• сохранность арматуры.

Размещая в старой квартире тяжелые мебельные изделия, большие чугунные ванны, надо учитывать предельный показатель нагрузки. Максимально точные результаты можно получить, привлекая специалистов. Профессионально выполненный расчет позволит избежать множества неприятных ситуаций. Что касается ширины и высоты плит перекрытия, то здесь тем более надо учитывать рекомендации профессионалов. В некоторых случаях можно на месте решать вопросы упрочнения плит перекрытий, используя их переопирание на временные опоры.

Распалубку перекрытий согласно установленным требованиям можно производить только после упрочнения бетона до 70% от проектного значения. В таком случае ставят единственный ярус стоек. К сведению: если нужна распалубка 50%, нужно ставить пару ярусов стоек. Пролеты длиной до 8 метров должны сооружаться с временной подпоркой в центре. Если длина пролета больше, то и подпорок нужно больше; а вот под плиты короче 3 метров поддержка нужна редко.

Монолитные железобетонные перекрытия

Монолитные железобетонные перекрытия актуальны, если требуется обеспечить общую жесткость строения. Их используют в домах сложной формы, где невозможно применение типовых сборных конструкций перекрытий. Монолитные перекрытия изготавливают непосредственно на строительной площадке в несколько этапов:

• устройство опалубки;
• армирование;
• замоноличивание конструкции;
• распалубка.

Готовая конструкция представляет собой бетонную плиту, усиленную арматурным каркасом.

Арматурный каркас монолитного перекрытия

Монолитные перекрытия, помимо выполнения своих прямых функций, перераспределяют нагрузку от пола на несущие стены. В них арматурные стержни размещаются в нижней части плиты. Каркас располагают на расстоянии 3–5 см от стенок опалубки, чтобы бетон мог заполнить это пространство. Плиту обычно укладывают на несущую стену. При этом ширина поверхности, на которую она опирается, должна быть не менее 10–15 см. Значимый недостаток монолитных перекрытий — большая материалоемкость и длительность изготовления: после завершения всех работ такое перекрытие должно набирать прочность еще не менее 28 дней. На его изготовление потребуется внушительное количество материала для изготовление опалубки.

Конструкция монолитного железобетонного перекрытия

Опалубка — форма (деревянная, металлическая или из полимерных материалов), определяющая конфигурацию будущей железобетонной конструкции, предназначенная для укладывания бетонного раствора и размещения арматуры. Она может быть съемной — устанавливаемой на период твердения бетонной смеси; несъемной — включаемой в конструкцию.

Преимущества монолитных перекрытий

Компания «Коттедж-Эксперт» возведет монолитные железобетонные перекрытия дома, коттеджа профессионально и с гарантией. На протяжении долгих лет мы занимаемся строительством домов в Москве и Подмосковье, имеем не только большой опыт бетонных работ, но и все необходимое для того, чтобы залить монолитные перекрытия качественно, в полном соответствии с технологией — инструмент, оборудование, технику, штат квалифицированных рабочих и, конечно, лицензию. Это будут надежные, прочные монолитные железобетонные перекрытия дома или коттеджа, цена которых значительно ниже, чем расходы на закупку, транспортировку, погрузочно-разгрузочные работы и монтаж готовых ЖБИ.

Стоимость монолитного перекрытия под ключ. Цена за м3

Толщина плиты перекрытия, мм	Стоимость под ключ, руб./м2	Стоимость под ключ, руб./м3	Стоимость работ, руб./м3
Толщина плиты — 150мм	3100 руб./м2	19100 руб./м3	3700 руб./м3
Толщина плиты — 200мм	3400 руб./м2	17300 руб./м3	3750 руб./м3
Толщина плиты — 250мм	3800 руб./м2	15600 руб./м3	3800 руб./м3
Толщина плиты — 300мм	4200 руб./м2	14200 руб./м3	3900 руб./м3
Выезд замерщика, консультации, составление сметы — бесплатно

Что касается прочности, то монолитные конструкции по этому показателю являются лидерами. А теперь маленький, но весьма приятный бонус этой технологии: нижняя поверхность перекрытия, в отличие от потолка из готовых плит, гладкая и цельная. Не нужно заделывать швы, не нужно выравнивать. После того, как бетон набрал прочность, можно сразу переходить к отделке, которая в силу указанных выше свойств монолитного перекрытия тоже обойдется дешевле.

Подведём итоги

Наверняка Уважаемому читателю стало понятно, что, хотя сборно-монолитные перекрытия и не лишены определённых недостатков, они довольно удобны в монтаже. К тому же, стоимость работ в итоге существенно ниже, чем при использовании плит или сплошного железобетона. Главное – не пытаться ещё больше сэкономить на покупке балок, изготавливая их самостоятельно (некоторые «мастера» из интернета советуют делать именно так). Ведь подобное снижение итоговой стоимости может вылиться в очень серьёзные проблемы. Скажем больше: это прямая угроза обрушения, что приведёт к увечьям, иногда даже летальным. Сам же материал перекрытия может иметь общий вес, однако следует рассчитывать последующую нагрузку, которая будет на него оказываться.

Наиболее лёгкое перекрытие без применения блоков. Прочность его оставляет желать лучшего, но для потолка материал вполне подойдёт

Надеемся, что информация, изложенная в сегодняшней статье, была интересна, а главное полезна нашему Уважаемому читателю. Все возникшие вопросы можно изложить в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит максимально развёрнуто и в предельно сжатые сроки. У Вас есть опыт монтажа сборных монолитных перекрытий? В таком случае просим им поделиться с начинающими домашними мастерами. А мы напоследок предлагаем Вашему вниманию короткий, но весьма информативный видеоролик по сегодняшней теме.

Watch this video on YouTube

Предыдущая Строительство BIM-проектирование: все за и против технологии визуального прогнозирования в строительстве
Следующая СтроительствоДома на вырост: необычное решение квартирного вопроса на Кипре
