Объем, вес и размеры бетонного кольца (жби, железобетонного)

Конструкция

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

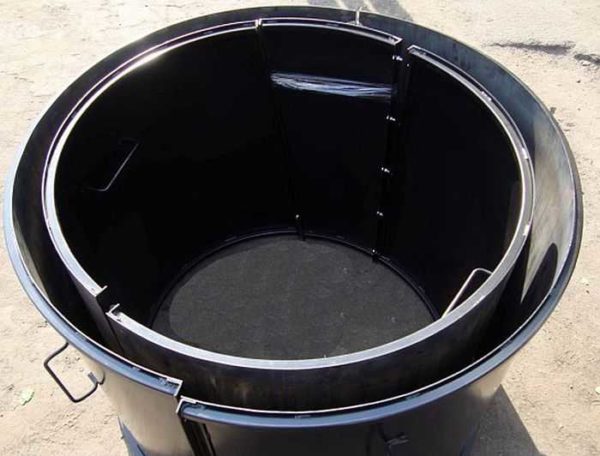

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Как клеить обои самому — пошаговая инструкция

Плюсы и минусы

Преимущества и недостатки у материала есть. Они важны на момент выбора. Предлагаем ознакомиться сначала с достоинствами:

Высокая скорость выполняемых работ. Например, вы решили обустроить сливную яму. Ранее для и ее устройства было необходимо выкладывать прямоугольное основание и стены из красного кирпича. Это уходило время, при условии, что вы работаете в одиночку. Сейчас, вы купили железобетонные кольца, наняли манипулятор, подготовили отверстие в земле при помощи экскаватора, доставили содержимое и произвели монтаж. На это уйдет не более 3 часов.
Устойчивость к влаге. Именно это и делает железобетонные кольца максимально выгодными для частных лиц и компаний. С их помощью обустраивают целые тоннели под землей, где потом прокладывают коммуникации. Используют колодезные кольца для обустройства септика, а также для приямка в скважине

Здесь оборудование и общее содержимое внутреннего объема будет защищено от грунтовых вод, что важно при эксплуатации.
Долгий срок эксплуатации. Даже если ваш септик постоянно будет содержать в себе воду, и вы не будете выкачивать ее в короткие сроки, ее переживайте, это нисколько не отразится на состоянии бетона

При качественном бетоне, герметичность сохраняет свои стопроцентные значения.
Доступная цена. Несмотря на ряд значимых преимуществ, за небольшие деньги вы сможете купить этот материал. Доставка тоже обойдётся недорого, поскольку аренда исходит из количества затраченных часов.

Среди недостатков хотелось бы выделить необходимость дополнительной герметичности шва. Как бы там ни было, одно кольцо укладывается на другое, и чтобы снизить уровень подтекания шва, его необходимо герметизировать. Герметизация необходима как изнутри, так и снаружи, где последнее предполагает укладку и дополнительную разработку грунта с целью получения доступа.

Для герметизации используется битум, а также каждый из швов необходимо промазывать цементом или клеем. Это позволит кольцам лучше сцепиться друг с другом. Последнее не даст возможности им сместиться в процессе эксплуатации под внутренним давлением воды.

Еще одним минусом можно считать то, что кольца поставляется без входных отверстий. Эти отверстия могли бы использоваться для укладки коммуникационных труб и кабеля. Их придется проделывать самому уже после монтажа всех ячеек блока. Монтируя трубы и части системы слива/перелива в септике, изделия из пластика необходимо фиксировать монтажной пеной.

Виды

Железобетонные конструкции различаются по типу конструкции на несколько видов.

• Вспомогательные. Такие бетонные кольца выполняют под заказ, когда необходимы нестандартные габариты изделия. Доборные и опорные кольца используются при установке сложнейших объектов, например, при постройке горловины колодца, когда устанавливаются дренажные системы. Данные кольца могут быть стандартизированными или квадратными.
• Стеновые. Такие кольца не имеют в наличие вспомогательных крепежных спецэлементов. Их в основном применяют для строительства горловин. Они отличаются простотой установки. Достаточно лишь уложить изделия друг на друга, а швы загерметизировать бетонной смесью. Минусом является слабая устойчивость конструкции, при малейшем сдвиге грунтов изделие разрушится.

• С днищем. Железобетонные конструкции с готовым водонепроницаемым дном используют для сооружения канализационных колодцев, камер отстойников, септиков. Днище препятствует попаданию грунтовых вод внутрь конструкции, а также просачивания вредоносных веществ в слои грунта.
• Опорные плиты. Имеют прямоугольную форму с отверстием для выхода, которое может быть круглым или прямоугольным. Они закрываются металлическим люком округлой формой или прямоугольной решеткой для стоков.

К дополнительным спецэлементам принадлежат следующие:

• крышка (плита перекрытия) с отверстием для люка, диаметр которого составляет 70 см;
• люк, выполненный из полимерного стройматериала либо из чугуна. Высота варьируется от 70 до 120 см;
• вставные элементы и секции применяют для наращивания новых и демонтажа старых конструкций;
• домик употребляется для внешней части сооружения, является защитой от попадания мусора и осадков;
• лестница предназначена для быстрого доступа для спецосмотра, профилактических действий и ремонтирования. В шахту монтируется лестница, длина которой составляет от 1 до 9 метров. В зависимости от сооружения она может быть водосточная, канализационная, стремянка.

Изготовление колец в домашних условиях

При невозможности покупки готовых изделий (например, везти далеко и дорого), кольца можно сделать самостоятельно. Для этого необходимо подготовить ингредиенты для бетона и материалы для сборки опалубки.

Бетон

Для приготовления бетона М200 (В15) понадобятся:

• Портландцемент ПЦ500 Д0 – 1 часть;
• Песок средней фракции, очищенный от примесей и глины – 4 части;
• Щебень мелкий фр. 5-10 мм – 4-5 частей;
• Вода – 0,5-0,7 частей от объема цемента;
• Пластификатор с3 – не более 7% от массы цемента.

Пластификатор вводят в воду до полного растворения. Не следует отказываться от использования присадки – с ее участием рабочий бетонный раствор получается пластичным и удобоукладываемым. Доведение его до нужно кондиции водой чревато потерей прочности и преждевременным разрушением стенок колодца.

Части удобно отмерять ведрами. Перемешивать компоненты необходимо в автономной бетономешалке.

Каркас

Армирующий каркас бетонного кольца состоит из основных частей – горизонтальных поясов из арматуры периодического профиля 8-12 мм и вертикальных связующих хомутов из проволоки d=6-8 мм.

• Горизонтальные пояса должны быть цельными, то есть их концы необходимо сварить. Расстояние между прутами в каркасе должно быть 20-30 см.
• Вертикальные прутки перевязывают горизонтальные пояса. Соединение элементов следует осуществлять посредством вязальной проволоки. Расстояние между вертикальными прутками – 30…40 см.
• К верхнему горизонтальному поясу следует приварить монтажные петли из арматуры 8-10 мм.

Опалубка

Самое сложное при подготовке к изготовлению жб колец – создание формы для их заливки. Есть несколько вариантов опалубки:

• Использовать листовой металл толщиной 3-8 мм. Способ имеет место, если есть оборудование для сгибания заготовок. Концы листов соединяют между собой, например, оконными петлями, которые впоследствии можно снять и использовать металл повторно в других целях. По верху формы делаются распорки для обеспечения жесткости опалубки. Понадобится изготовить 2 формы с разностью диаметров 3-4 см.
• Использование металлических бочек с толстыми стенками аналогично предыдущему методу. Емкости также должны отличаться диаметром, их необходимо разрезать вдоль и соединить разъединяемым соединителем для возможности снятия формы с готового бетона.
• Деревянная опалубка не даст идеальной округлой формы, получится, скорее, многоугольник в сечении. Доски или строительную фанеру нужно распилить лобзиком на узкие планки и составить из них окружность. Зафиксировать их положение помогут металлические стяжки снизу и сверху: для наружной опалубки по внешнему диаметру, для внутренней – планки насаживают на хомут по внутреннему диаметру для удобства снятия.

Соединение

В опалубку вставляют каркас, центрируют его по центру, поможет зафиксировать положение вязальная проволока. Затем заливают готовый бетон и оставляют его твердеть. Снять форму можно через 2-3 недели.

Особенности

Употребление сборного железобетона в промышленной и гражданской постройке позволяет сократить сроки сдачи объектов, при этом увеличивая производительность труда. Одним из распространенных стройматериалов считаются колодезные ЖБИ.

Области их использования самые различные:

• колодец с питьевой водой;
• очистительное сооружение;
• дренажный колодец;
• канализация.

Данное сооружение представляет собой конструкцию из металлического каркаса и бетона.

Высота колец может варьироваться от 10 до 90 сантиметров, а диаметр от 70 см до 2 метров. По ГОСТу для изготовления таких сооружений должен использоваться цемент М200–500. Продукция данных спектров подлежит маркировке. На устойчивом грунте можно монтировать колодец из колец, которые сделаны своими руками. Необходимо приобрести бетон с маркировкой М200, который изготавливают из цемента М400 либо М500. В качестве наполнителя используют чистый кварцевый песок.

Железобетонные конструкции обладают такими преимуществами, как:

• прочность и долговечность;
• 100% герметичность узлов соединений;
• простая установка;
• приемлемая цена продукции.

Единственным недостатком является вес. Чтобы установить изделие понадобится помощь грузоподъемной техники. Изготовление различных видов колец имеет некоторые нюансы. Не все модели поддаются армированию. Но изделия с каркасом из стали наиболее прочнее и устойчивее к различным нагрузкам.

Гидроизоляция подвала: материалы

Гидроизоляция подвала может производиться несколькими способами, обычно эта часть работ планируется еще во время проектирования здания. Список необходимых инструментов и материалов обычно формируется в это же время и зависит от того, каким способом будет производиться гидроизоляция, каков бюджет строительства, где будет располагаться постройка, какие геологические факторы будут воздействовать на нее в итоге.

Выбираем материалы

Таблица. Основные материалы, необходимые для проведения гидроизоляции.

битумная мастика

Гидроизоляционные смеси

Большинство материалов в готовом строении не используется – там уже будет сформирован черновой пол, который останется только изолировать от воды изнутри. В таблице же указан весь список основных материалов, которые используются при создании гидроизоляции с нуля.

Гидроизоляция битумной мастикой

Все материалы, предназначенные для гидроизоляции, можно разделить на несколько категорий.

Таблица. Типы гидроизоляционных материалов.

Рулонная раскатка

От того, насколько правильно будет выбран материал для гидроизоляции, будут зависеть долговечность и надежность итогового результата работы. На это будет влиять близость залегания грунтовых вод, глубина обустройства подвала, регион, в котором находится дом, материал фундамента, назначение помещения и многое другое.

Рулонные гидроизоляционные материалы

Армирование колодезных колец

Для придания бетонным кольцам дополнительной прочности, на этапе формования, изделия армируются. Укладка арматуры производится перед заполнения формы вибропресса или виброформы бетонной смесью. Как правило, для армирования используется сетка Вр с ячейкой 200х200мм, диаметром 4мм. Перед укладкой в форму, арматурная сетка вяжется в кольцо. Высота арматурного кольца должна быть меньше высоты готового изделия. Арматуру может прижать бетонной смесью к стенке формы, что в дальнейшем неизбежно приведет ее к коррозии и разрушению. Чтобы этого не произошло, на проволоку одеваются специальные пластиковые центраторы, называемые фиксаторами арматуры “Звездочка”.

Чем закрыть промежутки между столбами

Незаменимая классика

Основные этапы организации бизнеса по производству железобетонных колец

Процесс создания своей фирмы, независимо от направления деятельности, начинается с изучения ситуации на рынке, интересующей вас продукции. Вы должны знать своих конкурентов, их сильные/слабые стороны, изучить факторы, которые влияют на спрос и предложение, выяснить, как заинтересовать представителей целевой аудитории, чтобы они покупали кольца у вас и т.д. Следующие этапы организации бизнеса по изготовлению ЖБИ включают:

• Подготовку предварительного бизнес-плана.
• Регистрацию ИП или ООО.
• Решение юридических вопросов.
• Поиск помещения и персонала.
• Покупку оборудования.
• Заключение договоров с поставщиками сырья.

Занимаясь решением вышеуказанных вопросов, не забывайте о проведении рекламной кампании. Используйте для этих целей все возможные методы: создайте свой сайт, договоритесь с представителями местных теле- и радиокомпаний, подготовьте информацию о вашей продукции для печатных СМИ и тематических веб-ресурсов.

Достоинства и недостатки

Факт, что жб изделия часто используются при сооружении колодцев, говорит о том, что они обладают множеством преимуществ. Основные из них следующие:

• Высокая прочность. Они могут выдерживать воздействие различных негативных факторов, в том числе и воды, с которой им во время эксплуатации колодца часто приходится взаимодействовать.
• Быстрое сооружение конструкции. На создание колодца не требуется много физических усилий. Достаточно просто предварительно подобрать подходящие по размеру изделия, а потом поставить их в выкопанной яме друг на друга, используя в качестве соединительного компонента обычный цементно-песчаный раствор.
• Отличная герметичность, особенно в том случае, если кольца были дополнительно гидроизолированы. Благодаря этому они не пропитываются водой, а значит, она не может их разрушить, расширяясь и сужаясь под воздействием перепадов температуры.
• Изготовление из недорогих материалов с применением недорогостоящих технологий, поэтому цена их на рынке также невысока. Позволить себе использование таких строительных элементов может каждый, кто задумал соорудить у себя во дворе колодец.

Однако имеются у этих прочных изделий и недостатки. Самый серьезный из них заключается в следующем: хотя сам процесс создания колодца из таких колец проходит быстро и не требует больших физических усилий, все же в этом случае не удастся обойтись без специальной техники. Даже самое маленькое по размеру кольцо весит почти полцентнера. Поднять его невозможно и уж тем более правильно опустить в яму не повредив. Поэтому приходится арендовать специальное оборудование, с помощью которого легко можно переместить кольцо в любое место и правильно его установить.

Стандартные размеры железобетонных колец

Мнение эксперта: Бетонные кольца

Вся маркировка железобетонных колец является стандартной. Она состоит из букв и цифр. Буквы в маркировке ЖБ кольца означают сферу применения конструкции, а цифры – ее габаритные размеры. Расшифровка цифр совершается в дециметрах. Первая цифра в маркировке говорит о внутреннем диаметре изделия, а вторая цифра отвечает за высоту железобетонного кольца. Кольца отливаются на заводах из марки бетона М200-М500.

Что потребуется?
