А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.

Пошаговая инструкция

Рассмотрим порядок действий при подземной укладке кабеля:

• Выполнить подготовительные работы – определить путь трассы, приобрести кабель, защиту и необходимые дополнительные элементы.
• Произвести разметку. С помощью колышков отметить трассу, натянуть шнуры для более точного ориентирования.
• Выполнить земляные работы. Вынутый грунт складируют на краю траншеи. Её ширина составляет 20-30 см, стенки делают пологими для исключения осыпаний.
• Очистить траншею от острых камней, корней растений и прочих выступающих предметов.
• Сделать песчаную засыпку толщиной 10 см, выровнять и утрамбовать её.
• Уложить провод, помещённый в защитную гофру. Его не следует растягивать, укладывать свободно, волнами.
• Поверх засыпать ещё один слой песка, стараясь закрыть гофру.
• Засыпать в траншею вынутый грунт. Он будет осаживаться, поэтому надо создавать небольшой холм по всей длине траншеи.

Перед подключением надо измерить сопротивление изоляции. Должны быть нормативные значения между всеми жилами и между каждой жилой и землёй. Если обнаружатся отклонения, придётся все раскапывать и искать место пробоя. Если же все в пределах нормы, можно подключать кабель и начинать его эксплуатацию.

Кабель уложен и готов к засыпке песком и грунтомИсточник samelectrik.ru

Видео описание

Оригинальный и быстрый способ рытья траншеи показан в видеоролике:

Как быть, если требуется выполнить работы в зимнее время

Рассмотрим, как проложить электрический кабель под землёй на даче своими руками в холодное время года. Здесь возникают некоторые сложности. Например, невозможно определить уровень грунтовых вод. Глубина траншеи составляет всего 80 см, а это значительно меньше глубины промерзания грунта в большинстве регионов России (к примеру, в московской области по данным СНиП средняя глубина составляет 130 см).

Перед укладкой бухту провода надо нагреть в теплом помещении. Обойтись без подогрева можно, если температура на улице не ниже -5°.

Для земляных работ следует выбрать день со сравнительно высокой температурой. Перед началом рытья траншеи следует отогреть грунт, разведя костёр по всей длине трассы. Работа будет продвигаться медленно, поэтому придётся разделить её на несколько дней. Если расстояние велико, лучше отложить работы до наступления тёплых дней, временно провесив воздушную линию.

Рытье траншеи в зимнее время даётся труднее, чем летомИсточник svoyavoda77.ru

Видео описание

Специфика земляных работ ручным способом в зимнее время хорошо показана в этом видео:

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

• После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
• В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
• Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
• Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.

В траншее может быть уложено несколько кабелейИсточник dom-i-remont.info

Видео описание

Ещё один полезный видеоролик о подземной прокладке силового кабеля:

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров

Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Как сделать самодельный электрокотел для отопления?

Разрабатываем трассу

Трассу подземной прокладки кабеля от столба к дому вам начертят в проекте и все что вам останется — выполнить все указания. Но при разводке электричества по участку трассу приходится разрабатывать самому. Самый экономный вариант — прямая от одной точки до другой. Но реальная трасса такой практически не бывает. Чаще всего это ломанная линия, так как приходится обходить много препятствий.

Прокладка кабеля в траншее

Как прокладывать трассу

При планировании трассы надо придерживаться следующих правил:

• Избегать пересечения с другими кабелями. Если это невозможно, расстояние между кабелями должно быть не менее 15 см (один расположен выше другого). В месте пересечения на оба проводника надеваются жесткие футляры — из водопроводных пластиковых или асбоцементных труб. На проложенный ранее кабель можно надеть распиленную вдоль асбестовую трубу, затем ее соединить стяжками или скотчем. Учтите, что футляры должны на 1 метр выступать по обеим сторонам от места пересечения.
• При пересечении с водопроводными, канализационными, газовыми трубами расстоянием до кабеля должно быть не менее 0,5 м, если он укладывается без защитной оболочки, и 0,25 м, если в трубе или оболочке. Причем защитная оболочка должна выходить на 2 метра в обе стороны от места пересечения.

• Если прокладка кабеля в земле нужна вдоль трубопроводов (вода, канализация, газ), расстояние до них должно быть не менее 1 метра. При прокладке в трубах расстояние можно уменьшить до 25 см.

• Если подземная трасса электроснабжения идет вдоль теплотрассы, расстояние между ними должно быть не менее 2 метров. Причем теплотрасса должна быть хорошо изолирована.
• Обходить по периметру стоит площадки для парковки, места заезда машин (в том числе асенизаторских). Если обойти их не получается, надо или трассу прокладывать глубже, или использовать жесткий футляр.
• Большие деревья стоит обходить по большому кругу радиусом не менее 2 метров или прокладывать трассу так, чтобы до ствола было 2 метра. Есть еще вариант — на требуемой глубине под деревом вбить трубу длиной не менее 2 метров, через которую провести кабель.
• От места прокладки проводника до кустарников должно быть не менее 0,75 м.
• Если прокладка кабеля в земле должна проходить вдоль фундамента, расстояние до него должно быть не менее 60 см.

При соблюдении всех этих рекомендаций трасса на прямую линию будет не похожа. На участке размечаете ее (колышками, мелом, струйкой песка), еще раз проверяете соответствие требованиям, после чего можно копать траншею.

Рисуем план

После того, как вы примерно представляете себе трассу, перенесите ее на лист бумаги. На этом плане также должны быть основные сооружения, водопровод, канализация и т.п. После того как выкопаете траншею и уложите кабель (до начала засыпки), измеряете расстояние до всех «долгосрочных» объектов и переносите их на план.

Кабели разного назначения можно обозначать разными цветами

Профессионалы называют этот процесс «привязкой к местности». Этот план с расстояниями может впоследствии очень пригодиться — при перепланировке участка, планировании новых построек и т.п. Также он будет если возникнет необходимость ремонта линии передачи. По плану вы восстановите место прохождения трассы.

Виды бронированных кабелей

Существует достаточно большой ряд бронированной кабельной продукции, которая предназначается для эксплуатации в разных условиях (климатических и грунтовых).

• Для прокладки кабеля под землей, в которой присутствуют агрессивные вещества (солончак, болота, насыпной строительный мусор и так далее) лучше всего укладывать провод в свинцовой или алюминиевой оплетке. К примеру, кабель марки ААБл.
• На участках, где присутствует механические нагрузки, лучше всего использовать бронированный кабель для прокладки с проволочной защитой. К примеру, ПвКШп (здесь используется стальная проволока) или ПвКаШп с алюминиевой проволокой.
• Для стандартных грунтов можно использовать кабельную продукцию в пластиковой оболочке со стальной ленточной оплеткой, такую как ВБбШв или ПвБШв. Обе марки – медный образец.
• Для регионов Крайнего Севера рекомендуется использовать продукцию, которая может выдержать сезонные подвижки грунта. Тот же провод ПвКШп.

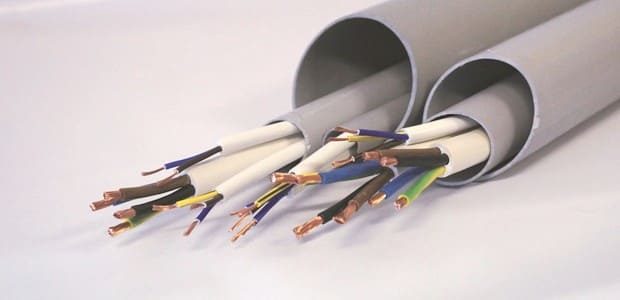

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

1. При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
2. Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
3. Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

• срок эксплуатации в нормальных условиях составляет до 50 лет;
• отдельные участки можно соединять без применения сварочного аппарата;
• имеют небольшой вес по сравнению с защитными футлярами из металла;
• не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
• не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
• сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
• не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

Прокладка бронированного кабеля в земле

Канава для проведения кабелей является альтернативой ВЛЭП. План укладки довольно простой, но имеет достаточно долгий и трудоемкий процесс работы.

1. При подготовке магистрали к укладке бронированный кабель для прокладки в земле проверяют на его целостность по всей поверхности. В случае, когда находят незначительные повреждения, их исправляют или изолируют, а при большем количестве повреждений меняют на новый. Также необходимо помнить, что работа ведется с жестким материалом, поэтому, чтобы не повредить его, устанавливают на раскатке и закрепляют на козлах.
2. Бронированный кабель для прокладки в земле нельзя укладывать без плана. Должна быть составлена специальная разработка участка, на котором будут проводиться работы. Такой план поможет понять общие сведения о выбранном для прокладки участки. Яма, как уже было выше сказано, должна быть не менее 65 сантиметров в глубину, а ширину рассчитывают, учитывая длину между кабелями и стенками траншеи.
3. Проводку песчаной или волокнистой подушки на самый низ траншеи производят ровным слоем. Дальше укладывают провод без растяжения – волнами.
4. Затем бронированный кабель для прокладки в земле дополнительно засыпают слоем песка не меньше 10 сантиметров. Потом верхний слой песчаной подушки закрывают кирпичом или камнем. Это необходимо, чтобы защитить токопроводящие жилы от неплановой деформации, когда проводят земляные работы рядом с местом прокладки.
5. После траншею засыпают дополнительным слоем земли 15-20 сантиметров, предварительно утрамбовав его.

Назначение бронированных кабелей

Для подводки можно использовать и стандартные, небронированные кабели. Они не имеют надежной защиты, поэтому укладываются в трубы, изготовленные из асбеста или полимеров. Это приводит к усложнению и удорожанию работ, тогда как применение бронированных изделий позволяет существенно ускорить укладку и снизить материальные затраты.

Современные силовые кабели представлены большим разнообразием. В их состав входят и бронированные кабели, получившие широкое применение в сфере энергообеспечения объектов промышленного и общегражданского назначения. Бронированные силовые кабели – БСК – отличаются внешним защитным покрытием повышенной прочности. Обычно для этих целей используется проволока или стальная лента, предотвращающая механические повреждения и действие агрессивной окружающей среды.
Бронированный кабель укладывается в землю, и подводится к зданиям, сооружениям, системам уличного освещения и другим объектам для подачи к ним электроэнергии. В отличие от воздушных линий, БСК, проложенный в земле, не подвержен влиянию дождя, снега, перепадов температур, порывистого ветра и других негативных факторов. Уложенный в траншею, он становится невидимым для окружающих и не портит внешний вид ландшафтного дизайна.

Существуют определенные марки БСК, наилучшим образом подходящие для прокладки в земле. На выбор конкретного изделия оказывает влияние тип и коррозийная активность грунта, а также общие условия эксплуатации. Например, при наличии кислых и влажных грунтов отмечается их высокая активность и разрушающее действие коррозии.

Некоторые кабели подвергаются растягивающим нагрузкам, для таких случаев выбираются марки с дополнительным запасом прочности. Конструкция бронированных кабелей полностью соответствует всем требованиям и техническим условиям, поэтому им не нужна дополнительная защита при выполнении монтажных работ.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
4. Меньше риск возникновения пожара.
5. Также уменьшается воздействие электромагнитных волн и грозы.
6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.


Настройка оборудования

Ранее, в первой части поста я уже рассказывал как правильно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников. Теперь мы рассмотрим как обжать 2-х парный кабель. Какая между ними разница? На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. А полностью четыре пары используются только для 1Gbit/s (1000 Mbit/s). Получается что при использовании 4-х парного кабеля в обычных негигабитных сетях, 2 пары из 4-х не используются. Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. А вот в масштабах крупных провайдерских сетей разница уже ощутима. Ну и в итоге, обычных пользователей подключают более дешевым кабелем. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже. На небольших длинах (до 50-70 метров) в качестве они не теряют. Как же в таком случае правильно обжать патч-корд?

Для начала надо определится в какие каналы на разъеме используются для 100 Mbit/s. Рассмотрим схему:

Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX, и соответственно 3 и 6 для приема —RX. Для обжима витой пары нам потребуется: 1. Сама витая пара 5 категории (cat 5) на 2 пары проводников. 2. Стандартный коннектор RJ-45. 3. Обжимной инстумент.

Типы соединения —кроссоверный или прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, так как витая пара на 4 провода (2 пары) в 99% случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента. Если Вам все же придется обжимать кроссовер, то на втором конце при обжимке патч-корда просто поменяйте пары местами. Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте. Затем расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре используются пары другой расцветки — не пугайтесь. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд. Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе. Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:

Как видите, в моем кабеле используются пары — бело-оранжевый/оранжевый и бело-синий/синий. После примерки, обрезаем лишнюю длину у проводков:

Должны остаться концы примерно по полсантиметра

Теперь осторожно вставляем проводки обратно в коннектор до упора. При этом надо постараться максимально загнать внешнюю оплетку под коннектор

Должно получится примерно вот так:

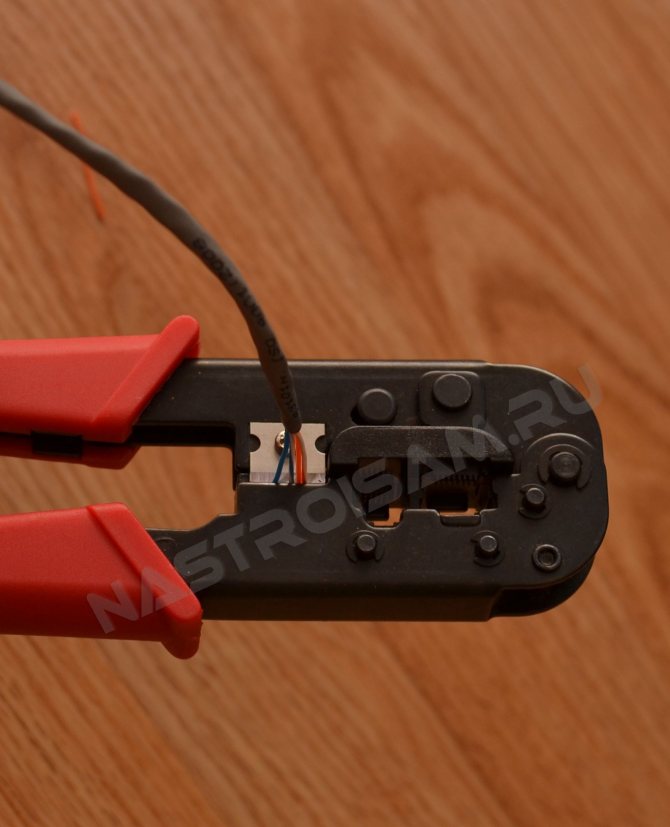

Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет. Аккуратно, чтобы витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:

Зажимаем до упора. Повторяем все те же действия с другого конца кабеля. Все, наш патч-корд utp 5e готов.
