Наконечники для проводов и кабелей

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ.
Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала;
  обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Где находится подшипник в стиральной машине

Спасибо, что прочли нашу статью!

Конструкция

В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил из разных материалов.

Последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 — 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
5. Нажать на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
6. Отрезок оплетки вернуть в место соединения, прогреть его строительным феном.

Вам это будет интересно Описание кабеля МКЭШ

Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:

• цилиндрической формы;
• вилочными;
• петлевыми;
• соединительными;
• ножевыми.

Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс-клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем. Монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.

При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.

Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:

• Дополнительную изоляцию. Обычно для изготовления ручек клещей используют пластик, но у некоторых моделей есть вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
• Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель, а также обходиться без дополнительного оснащения.

Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.

Некоторые считают, что обжать провод несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение.

Плотное прилегание наконечников к жиле можно обеспечить только матрицей. Тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Выбор правильного инструмента для выполнения работ

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

Реакция на объект

Где применяют наконечники для проводов под опрессовку

Говорить о сферах применения наконечников для проводов под обжим можно бесконечно. Чтобы не загружать читателя лишней информацией, рассмотрим только основные:

на производстве. Ни одно соединение силовых линий между собой или с электрооборудованием не обходится без опрессовки наконечников кабеля. Этим обеспечивается плотный контакт и, как следствие, надежная работа электроприборов и оборудования. Форма и размер таких элементов подбираются по сечению жил и материалу изготовления;
Главное достоинство таких соединений – надежность

бытовая сфера. Домашний мастер редко задумывается о пользе наконечников, а зря. Если разобрать любой бытовой прибор увидим, что ни одно соединение без них не обходится. В быту применяются отличающиеся от промышленных элементы. Но выполняют они ту же функцию: плотный контакт, нет нагрева и необходимости периодической подтяжки клемм.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Как использовать

Наконечники используются для многожильных проводов и опрессовки. Кабельная опрессовка выполняется пресс-клещами, гидравлическими клещами и пресс-клещами, чтобы опрессовывать наконечники. Перед ней выполняется три шага подготовки. Вначале измеряется глубина хвостовика, делается отметка на кабеле, очищаются жилы от слоя изоляции. Далее обезжирить провод и надеть наконечник. Потом поставить провод в пресс-клещи.

Обратите внимание! Первый обжим сделать с миллиметровым отступом. Второй на таком же промежутке

Затем рукоятку сжать до детального соприкосновения. Если хвостовик длинный, продолжить до цветной юбки. Нужно только вставить несколько проводов в один хвостовик. Затем опрессовать изделие.

Требуемые инструменты

В целом, кабельные наконечники — устройства для предотвращения ослабления соединения проводных контактов и, как следствие, чрезмерного нагрева проводников. Бывают алюминиевыми, медными, комбинированными, латунными и алюмомедными; для опрессовки, затяжки и пайки. Также продаются в форме кольцевых, рожковых, коннекторных, пластинчатых, штекерных, штифтовых и трубчатых моделей. Используются во всех электроприборах. Чтобы их правильно выбрать и использовать, нужно руководствоваться представленной выше схемой.

Вам это будет интересно Особенности ИКК

Инструмент для установки

Кабельные наконечники держатся на проводе за счет силы упругости. В трубку заводятся оголенные проводники, обжимаются. Обжим наконечников для проводов происходит при помощи пресс-клещей, которые называют еще кримпер. Часто можно услышать название «обжимник». Пресс-клещи могут быть механическими и пневматическими.

Пресс-клещи КВТ ПКВк-16у (74594). Предназначены для втулочных наконечников НШВ и НШВИ от 0,25 мм² до 16 мм² и НШВИ2 от 0,5 мм² до 6 мм²

В быту однозначно применяют механические, так как пневматика — слишком дорогое удовольствие. Заметим, что выбрать даже механический обжимник непросто. Разброс цен от нескольких сотен рублей до пятнадцати—двадцати тысяч. Понятное дело, что для дома не нужны слишком дорогие модели. В то же время необходимо чтобы они могли обжимать наиболее распространенные диаметры проводников. Поэтому в первую очередь смотрим, с какими сечениями проводов работает инструмент. Обычно градация идет такая: от 0,25 мм² до 6 мм², далее — от 6 мм² до 16 мм². Но можно найти и модели с более широким «захватом» — от 0,5 мм² до 10 мм². Вот этот инструмент для домашнего электрика как находка. Больше чем 10 квадратов провода в домашней проводке используют очень редко.

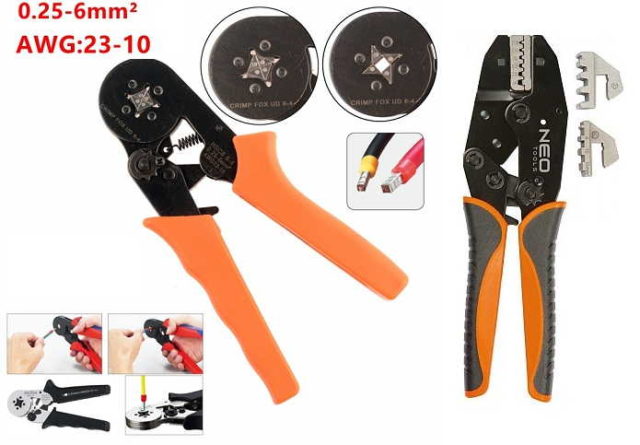

Два самых распространенных типа клещей для опрессовки наконечников

Механические клещи для обжима втулочных (гильзовых) наконечников популярны двух видов: с пружиной или со сменными плашками. Пружинные, в свою очередь, могут делать обжим в виде четырехугольника или шестигранника. У моделей со съемными плашками их вообще может быть великое множество — под разные типы наконечников. Шестигранные хороши с наконечниками импортного производства, в виде четырехугольника хорошо обжимают отечественные.

Форма плашки выбирается под тип устанавливаемого наконечника

Выбирать пресс-клещи для обжима наконечников надо по размеру проводов, с которыми будете работать. Обычно этот параметр указывается прямо в названии, так как именно он во много определяющий.

Для чего нужны наконечники для проводов

При использовании гибких многожильных или многопроволочных проводов или кабелей сделать соединение непросто. Например, надо вставить многожильный провод в винтовой зажим. Как ни старайся, часть проводков вылазит из-под винта. Удача, если есть прижимная пластина — с ней проще. Но даже если удастся заправить все проводки, под давлением винта со временем некоторые  могут обломиться. Даже не так. Они обязательно обломаются. Площадь контакта при этом уменьшится. Ни к чему хорошему это не приведет.

Один из примеров того для чего нужны наконечники на гибкие провода

Электрики старой школы для решения проблемы используют лужение. Провода обрабатываются канифолью и заливаются припоем. Вроде, хороший способ. Все провода «держатся» в кучке, имеют хороший контакт. Но припой имеет низкую температуру плавления, при нагреве он растекается и это может стать причиной повреждения. А греться соединение может сильно. Так что лужение тоже не самый лучший вариант.

Для решения проблемы используют наконечники для проводов. Их делают из хорошо проводящих ток металлов — меди и алюминия, реже — из латуни. Держатся кабельные наконечники за счет силы упругости. Их делают немного больше по размеру чем кабель/провод, а потом обжимают. Процесс называют  «оконечивание» или «обжим». Любой гибкий провод с наконечником на конце намного проще соединять. Надо только подобрать тип наконечника. Его подбирают под тип крепежа.

Частота

Частота металлоискателя является одним из основных свойств, которое определяет, с какой точностью можно обнаруживать объекты.

Как правило, одночастотный детектор, генерирующий высокочастотные волны, будет иметь более высокую чувствительность и обнаруживать небольшие объекты, в то время как одночастотный детектор, генерирующий низкочастотные волны, обнаружит большие объекты, расположенные на большей глубине. Это стоит учитывать при создании своими руками глубинного металлоискателя.

Правила опрессовки: возможные ошибки домашнего мастера

О совместимости металлов уже говорилось. Стоит добавить, что независимо от того, насколько плотным получилось соединение, если металлы различны, то со временем происходит окисление, что приводит к нагреву контакта. И чем выше температура, тем интенсивнее этот процесс. Такой вот замкнутый круг.

Неправильная обжимка кабеля. Изоляция зачищается вровень с краем трубки

Распространенная ошибка начинающих домашних мастеров – укорачивание гильзы. Несмотря на упрощение выполнение монтажа, площадь соединения уменьшается, что приведет к ослаблению контакта и нагреву. Опрессовывать следует специальным инструментом. Молоток и зубило здесь не подойдут. Несмотря на жесткость медного наконечника (типа НШП), зубилом можно его перерубить, а молотком плотного контакта не добиться. Диаметр гильзы должен быть максимально приближен к сечению жилы. Даже профессиональные электрики иногда не придают значения этому правилу, что в корне неверно.

Электрический мобильный пресс для обжимки на аккумуляторной батарее способен на многое

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля.

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

https://youtube.com/watch?v=fTk0Fj4leG8

Обжим одинарного наконечника

Чтобы сделать качественный обжим, рекомендуется следовать следующим рекомендациям:

1. Чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента.
2. Опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима.
3. если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений.
4. Можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром.
5. В завершение нужно проверить прочность контакта, немного натягивая элементы.

Выполняя опрессовку впервые, стоит потренироваться на ненужном куске провода. Лучше испортить один наконечник, чем весь провод.

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжеты устанавливаются сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный оконцеватель, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Чтобы не ошибиться с размером наконечника, отпраляясь в магазин лучше взять с собой кабель и на месте подобрать деталь нужного диаметра.

Как использовать

Наконечники используются для многожильных проводов и опрессовки. Кабельная опрессовка выполняется пресс-клещами, гидравлическими клещами и пресс-клещами, чтобы опрессовывать наконечники. Перед ней выполняется три шага подготовки. Вначале измеряется глубина хвостовика, делается отметка на кабеле, очищаются жилы от слоя изоляции. Далее обезжирить провод и надеть наконечник. Потом поставить провод в пресс-клещи.

Обратите внимание! Первый обжим сделать с миллиметровым отступом. Второй на таком же промежутке

Затем рукоятку сжать до детального соприкосновения. Если хвостовик длинный, продолжить до цветной юбки. Нужно только вставить несколько проводов в один хвостовик. Затем опрессовать изделие.

Требуемые инструменты

В целом, кабельные наконечники — устройства для предотвращения ослабления соединения проводных контактов и, как следствие, чрезмерного нагрева проводников. Бывают алюминиевыми, медными, комбинированными, латунными и алюмомедными; для опрессовки, затяжки и пайки. Также продаются в форме кольцевых, рожковых, коннекторных, пластинчатых, штекерных, штифтовых и трубчатых моделей. Используются во всех электроприборах. Чтобы их правильно выбрать и использовать, нужно руководствоваться представленной выше схемой.

Варианты исполнения

В зависимости от конструктивных особенностей наконечники для проводов под опрессовку могут делиться на одинарные и двойные. Визуально деталь представляет собой трубку, изготовленную из меди и обработанную по гальваническому методу. Один торец детали может оснащаться развальцовкой, это необходимо при работе с проводами, состоящими из большого количества маленьких проводков. Изоляция – манжета, изготовленная из полиамида.

По конструкции наконечники делятся на винтовые и требующие опрессовки. Особенность первых заключается в том, что кабель зажимается при помощи болтов. Использовать вторую разновидность предпочтительнее, если работа предстоит с одножильными проводами. В домашних условиях и быту чаще используют второй вариант, поскольку они также подходят для гибкого многожильного кабеля.

Также детали делятся на несколько видов в зависимости от способа подключения: угловые, вилочные и прямые, кольцевые, втулочные.
