Ручной бур для столбов: как изготовить полезный в хозяйстве инструмент своими руками

Подготовка материалов

Если вы решили сделать бур для столбов своими руками, то на первом этапе необходимо заняться подготовкой всего необходимого. Среди деталей следует выделить:

• гайку;
• сверло;
• тиски;
• отрезки металлической трубы.

Понадобится еще и болт М 20. Необходимо взять 2 диска, диаметром от 100 до 150 мм. Что касается сверла, то у него должен быть наконечник, диаметр при этом составляет 20 мм. Металлическая труба будет лежать в основе. Понадобятся два отрезка по 500 мм и один – на 400 мм. Лучше взять трубу с толщиной стенки 3,5 мм и наружным диаметром 40 мм. При таких параметрах готовое изделие получится прочным и сможет противостоять твердому грунту.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.

Линеечные ульи

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Особенности ручного бурения

Не всегда для водоснабжения небольшого загородного дома или дачи оправдано сооружение дорогостоящей артезианской скважины. Для сезонного водоснабжения небольшого частного домика или дачи будет вполне достаточно изготовления неглубокой скважины на песок или колодца.

Среди главных условий ручного бурения можно перечислить:

• залегание грунтовых вод на небольшой глубине (до 20 м);
• в составе грунта не должно быть скальных пород, то есть ручной бур может справиться только с песчаными и глинистыми почвами.

Для самостоятельного выполнения скважины или поиска воды для колодца подходит два вида бурения:

• ударно-канатное;
• вращательное.

Первый вид работ удобен тем, что для его выполнения не нужно использовать сложные специальные устройства. Достаточно изготовить простую буровую установку из подручных материалов. Более того бурить скважину можно в одиночку без привлечения помощников.

Суть метода ударно-канатного бурения в следующем:

1. Чтобы проделать скважину, со значительной высоты в неё сбрасывается увесистая труба с заострённым концом. Она привязывается канатом к раме.
2. Под тяжестью трубы часть грунта отделяется и попадает внутрь приспособления.
3. Затем бур снова понимают на поверхность и с высоты опять сбрасывают в скважину.
4. В ходе бурения ствол скважины постепенно углубляется, а почва накапливается в ударном устройстве.
5. Сделав несколько ударов, трубу необходимо извлечь на поверхность при помощи лебёдки и очистить от накопившего грунта. Для этого изделие оттягивается в сторону от скважины и прочищается ударами тяжёлого молота.
6. Бурить скважину таким образом продолжают до тех пор, пока не доберутся до водоносного горизонта по достижении нужной глубины.

Вращательное бурение подразумевает использование бура, который врезается в грунт и поднимает наверх породу в ходе своего вращения. Чтобы бурить таким образом, понадобится два человека. Они должны стоять по бокам буровой штанги и крутить её при помощи  металлической трубы или лома.

Для вращательного бурения обычно используют один из двух видов бура: спиральный, ложковый. Как их сделать, мы рассмотрим в нашей статье дальше. А о том, как правильно бурить скважину при помощи ручного бура, вы можете узнать из видео в конце статьи.

Деревянные дорожки на даче своими руками: пошаговая инструкция с фото

Acetic Acid and Acetates

When the negatively-charged acetate anion combines with a positively charged cation, the resulting compound is called an acetate. The simplest of these compounds is hydrogen acetate, which is commonly called acetic acid. The systematic name of acetic acid is ethanoate, but the name acetic acid is preferred by the IUPAC. Other important acetates are acetate of lead (or sugar of lead), chromium(II) acetate, and aluminum acetate. Most transition metal acetates are colorless salts that are highly soluble in water. At one time, lead acetate was used as a (toxic) sweetener. Aluminum acetate is used in dyeing. Potassium acetate is a diuretic.

Most acetic acid produced by the chemical industry is used to prepare acetates. Acetates, in turn, are primarily used to make polymers. Nearly half of acetic acid production goes to preparing vinyl acetate, which is used to make polyvinyl alcohol, an ingredient in paint. Another fraction of acetic acid is used to make cellulose acetate, which is used to make fibers for the textile industry and acetate discs in the audio industry. In biology, acetates occur naturally for use in biosynthesis of more complex organic molecules. For example, bonding two carbons from acetate to a fatty acid produces a more complex hydrocarbon.

Способы бурения, их плюсы и минусы

Общеизвестным, используемым издавна способом подготовки лунок под опоры забора, являются лом и лопата. Процесс трудоемкий и неэффективный – ямы получаются значительно большего размера, чем это необходимо, следовательно, увеличивается количество бетона и арматуры на фиксацию конструкции.

Виды буров для бурения ям под столбы

Все бытовые буры состоят из следующих элементов:

• исполнительной части (направляющая, шнек или фрезерные лопасти);
• штока;
• ручного или моторизированного привода.

Выбор устройства для выполнения задачи в конкретных условиях зависит от объема, временных ограничений и финансовых возможностей владельца огораживаемого участка.

Схема самостоятельного изготовления бура

Ручной бур

Простейший представитель буров. Привод представлен длинными ручками, перпендикулярно закрепленными в верхней части устройства. Внизу приварен исполнительный механизм в виде шнека или пары лопастей. Им можно пробурить отверстия, лунки и ямы практически в любой почве на глубину до 80 см. Работы проводят самостоятельно или с привлечением помощника.

Простейший ручной бур

Данное устройство положительно характеризуют такие качества:

1. Простота использования. Для его применения не нужны подготовительные мероприятия, а также особые знания – поставил на место и начинаешь крутить ручку.
2. Надежность. Простой инструмент сломать сложно, но если это случилось, при наличии сварочного аппарата и минимума слесарного инструмента ремонт проводится быстро.
3. Вес. Небольшие размеры и малый вес позволяют его перевозить в общественном транспорте, не создавая неудобств окружающим.

Шнековый и садовый бур для земли разной плотности

К недостаткам относят:

• ограничение глубины проходки и диаметра лунки;
• использование максимальных физических возможностей исполнителя;
• значительные затраты времени на бурение ям или отверстий.

Если предполагается установить небольшое количество опор на малую глубину, то следует остановиться именно на ручном буре – задача будет выполнена с мизерными сопутствующими расходами.

Бензиновый

Мотобур – оптимальное решение, когда бурение скважин под столбы проводят для ограждения участка, не подключенного к сетям электрического снабжения, а выполнить работу ручным способом не представляется возможным.

Его конструкция оснащена:

1. Приводом, представляющим собой двух- или четырехтактный двигатель внутреннего сгорания.
2. Редуктором, понижающим обороты вращения вала.
3. Шнековой насадкой, непосредственно совершающей проходку грунта.
4. Блоком управления режимами привода.

Использование автоматического оборудования существенно сокращает время на обустройство

Положительные характеристики использования мотопривода:

• глубина проходки до 3 метров;
• высокая скорость бурения даже на сложных грунтах;
• автономность системы;
• неприхотливость содержания.

Использование мотобура

К недостаткам относят:

• необходимость привлечения помощника;
• громоздкость конструкции;
• повышенные требования безопасности;
• расходные материалы в виде топлива и моторного масла;
• шумность.

Когда требуется установить только столбы для забора и в дальнейшем использование оборудования не планируют, то правильным представляется арендовать его на срок выполнения этих мероприятий.

Электрический

Этот вариант бура конструктивно отличает от предыдущего способ создания крутящего момента. Здесь используется электродвигатель, другие составляющие единичны.

Ямобур из электромиксера

К положительным сторонам использования таких установок относят:

1. Минимальный шум при работе.
2. Вес переносного инструмента меньше, чем у мотобура.
3. Нет необходимости иметь запас топлива и масел.

Электрический земляной буровой механизм

Недостатки:

• привязка к источнику электрического питания;
• при одинаковой мощности стоимость бензинового оборудования ниже;
• необходимость периодических перерывов для охлаждения привода.

Вместе с тем электрический бур прост в обслуживании, а подготовка к работе состоит только в подключении к электрической сети.

Гидравлический

Относят к категории профессионального оборудования, для бытовых нужд приобретают редко. Обладает рядом исключительных достоинств:

1. При небольших, в сравнении с другими приводами, размерами обладает большей мощностью.
2. Обороты исполняющей части регулируются плавно.
3. Предустановленная функция реверса (обратного вращения вала) облегчает прохождение сложных почв.
4. Не нуждается в прерывании работы для охлаждения устройства.

Переносной гидравлический инструмент

Винтовой инструмент

Принцип действия

Инструмент помещается вертикально над местом будущей желонки. Затем нужно надавить на ручки, чтобы острие трубы вонзилось в почву. Оказав физическое усилие, нужно начать прокручивать его вокруг оси в направлении, при котором спиралевидные пластины станут углубляться в породу.

Земля из отверстия в почве будет по пластинам постепенно доставляться к поверхности. Порода, лежащая на лопастях, будет оказывать дополнительное давление с погружением инструмента, что позволяет работнику меньше давить своей массой на ручки. При этом эффективность повышается, так как владелец меньше устает и может продолжать процесс дольше.

Изготовление шнекового инструмента

Чтобы сделать бур, понадобятся:

• труба длиной 1–1,5 м;
• труба меньшего диаметра или продолговатая металлическая пластина произвольной формы длиной до 0,5 метра;
• болгарка;
• сварочный аппарат;
• металлический конус с острым наконечником;
• прочные стальные листы;
• резина;
• промышленный клей.

Приварите конус к одному из концов длинной трубы. Это будет острие, врезающееся в почву. Затем с обратной стороны прикрепите вторую трубу или стальной прут, выполняющий функции ручки. Основание готово.

Следующий шаг – закрепление винтовых частей. Порежьте листовой металл болгаркой по заранее расчерченным формам так, чтобы его можно было изогнуть и одним из краев соединить с трубой. Ему нужно придать правильную форму и сваркой присоединить к основанию. В завершение необходимо позаботиться об удобстве – обрезинить ручку. Нанесите на нее клей, обмотайте плотно резиной и подождите, пока высохнет. Ручной бур для скважины готов.

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Литература

Основные принципы сборки

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин

В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Советы специалистов

• Для облегчения бурения скважины ручными инструментами можно использовать желонку. Она позволяет облегчить процесс подъёма грунта на поверхность, поскольку порода собирается в специальную ёмкость.
• Если ручной бур не получается поднять на поверхность, можно соорудить на возвышении из бочек или брёвен рычаг. Таким образом, процесс бурения не только облегчится, но и ускорится, ведь объём поднимаемого наверх грунта можно увеличить.
• Для уменьшения трудоёмкости работ и ускорения процесса бурения для кручения бура можно использовать специальные приспособления.
• Самодельные буры вам могут пригодиться и после сооружения скважины. Например, с их помощью можно рыть фундамент под столбы забора, делать свайные основания, сажать растения.

О том, как бурить скважину вручную, вы можете узнать из предложенного видео:

Свежие записи

Изготовление бура своими руками

Как же сделать бур своими руками? Чтобы изготовить спиральный бур, вам понадобятся инструменты:

• стальной стержень;
• болгарка;
• сварочный аппарат;
• рулетка;
• диск из твердого неплавкого материала.

Основой конструкции является режущая часть, или попросту бур

Последний разделите на две одинаковые части и наточите по линии окружности и распила. Чем лучше заточка, тем более эффективной будет дальнейшая работа с буром. Стержень натачивается с одного конца и на расстоянии 20 см от острого наконечника на стержень наносится насечка, по ней привариваются режущие грани под углом 20 градусов к центральной оси и 40 градусов друг к другу.

Общие рекомендации и советы

Ручной бур для домашнего применения несложно изготовить, так как конструкция этого устройства проста. Если учесть общие конструктивные особенности буров подгонка может стать необходимой в вопросах диаметра отверстия, глубины бурения, необходимости расширения внизу и особенностей грунта

Некоторые умельцы рекомендуют также обратить внимание на ряд факторов:

1. При работе на смешанных грунтах заострять зубцы рабочей части бура не следует.
2. Для работы с глинистой почвой лучше на конце наварить несколько зубцов для рыхления.
3. Грунт меньше осыпается при работе инструментом с малым зазором рабочей части.

Если принято решение приобрести бур в специализированном магазине нужно обращать внимание на прочность металла. Рукоятка должна быть удобной, но с возможностью наращивания, для увеличения вращательной силы

Диаметр рабочей части должен соответствовать целевому применению. Масса бура не должна быть большой – с легким инструментом легче работать.

Внимание!

Если инструмент предназначен для разового применения – лучше арендовать его или заказать работу у профессионалов.

Параметры отверстий

Приступая к работе, мастеру предстоит выполнить некоторые вычисления и определить:

Количество столбов

Чтобы не ошибиться на этом этапе, рекомендуется сначала подсчитать ширину секции. Значение этого параметра должно быть кратно длине сторон будущего забора и лежать в пределах от 2,5 до 3 метров. При меньших размерах секций неоправданно возрастает сложность и стоимость работ, при больших – ограждение будет недостаточно прочным. Учитывайте, что чем выше забор, тем чаще располагаются столбы.

Например:

• если забор будет иметь форму правильного прямоугольника со сторонами 50х25м, а его высота не превышать 2 м, то целесообразно делать секции шириной в 2,5 м, тогда всего необходимо 60 опор (4 угловых + 19 на каждой из длинных сторон + 9 на каждой из коротких сторон);
• если под ворота отводится одна из секций, а калитка является частью полотна створки, то никаких дополнительных опор не потребуется. Если же калитка стоит отдельно (самый распространенный вариант), то для нее нужна еще одна опора, и всего столбов будет 61.

Диаметр лунки под забор

Она всегда выполняется шире, чем опора, исключение составляют только случаи, когда столб забивается в землю. Обычно размеры отверстия в 2-2,5 раза превышают размеры столба.

При более широкой скважине опору будет сложно зафиксировать строго перпендикулярно для последующей заливки, перекос же обязательно даст о себе знать в дальнейшем. Кроме того, понадобится слишком много бетонной смеси. При чрезмерно узкой лунке качественно выполнить бетонирование будет вообще невозможно.

Глубина лунки

Значение этого параметра зависит от особенностей грунта на участке и от габаритов и веса самого забора.

Принимается во внимание:

• глубина промерзания почвы: дно лунки должно находиться на 10 см глубже этой отметки;
• уровень грунтовых вод: копать отверстие необходимо ниже данного значения;
• особенности климата, ветровые нагрузки, возможный вес снежного покрова;

Вес и высота забора

Для легких ограждений столбы вкапываются на треть длины (то есть, для забора высотой в 2 м столб необходимо заглубить на метр), для тяжелых каменных и кирпичных заборов добавляется еще 20-30 см. Необходимо также учитывать, что на дне каждой скважины следует создать щебневую подушку толщиной в 10 см.

Особенности ручного бурения

Обустройство глубинных скважин на загородном участке не всегда бывает целесообразным. Во многих случаях, когда грунтовые воды находятся сравнительно недалеко от поверхности, обеспечить снабжение водой жилого дома или дачного надела можно самостоятельно.

Подобный вариант позволяет сэкономить на привлечении к работе профессиональных бурильщиков со спецтехникой. Неглубокую водоносную скважину вполне можно пробурить своими руками. Всего лишь понадобится сконструировать самодельный бур для бурения скважин.

Следует учитывать, что не всегда имеется возможность пробуриться самому без обращения к специалистам, даже при относительно неглубоком залегании воды. Если между поверхностью и водоносным слоем располагается скальная порода, каменистая прослойка, или спрессованный гравийно-глинистый конгломерат, то пробуриться сквозь такой пласт ручным приспособлением будет проблематично, либо вообще невозможно.

Но, если вы счастливый обладатель участка с мягким или сыпучим грунтом, есть резон обустроить водозабор самостоятельно. Существует несколько основных технологий бурения, для которых используются и различные устройства:

• Ударная. Бур заглубляется в почву посредством падения с некоторой высоты, либо путём его забивания массивным молотом.
• Шнековая. Буровая штанга имеет на конце спиралевидный шнек, уходящий в землю при вращении.
• Роторная. В данном случае используется вращение штанги с одновременной размывкой грунта подаваемого в скважину водного раствора.

Роторная буровая установка весьма сложна по своему устройству и принципу действия. Для её работы необходимы узлы и агрегаты, которые невозможно сделать самостоятельно – насосы, помпы, вертлюги и т.д. Поэтому собрать подобное устройство будет весьма затруднительно рядовому домовладельцу. Гораздо проще создать буры для скважин на воду, действующие по ударному или вращательно-роторному принципу.

Этапы работ

Чтобы выкопать в земле лунку, придерживайтесь следующей последовательности действий.

1. Откопайте с помощью лопаты небольшой (верхний) слой грунта на 10-20 см. Так вы зададите предполагаемое местоположение будущей лунки.
2. Установите бур строго вертикально. Начинайте с его помощью прорезать пласт земли за пластом, сохраняя вертикальное положение. Оказывайте небольшой нажим на инструмент – без усилия со стороны мастера он не продвинется вглубь настолько быстро, насколько это нужно, чтобы работа шла эффективно. Слишком сильное нажатие и излишне быстрое продвижение бура вглубь грунта способны повредить режущую кромку посторонними крупнофракционными включениями. Быстро возрастающее сопротивление разрушаемого грунта «просадит» обороты двигателя.
3. Сделав несколько полных оборотов, выньте бур из земли, удалив разрушенный грунт и очистив режущие кромки от налипшей земли. Повторите два предыдущих действия заново.

Если бур не режет землю правильно и эффективно, как в начале работы, проверьте, не затупились ли режущие кромки. Затупление лезвий – частое явление на твёрдом грунте, в котором могут попадаться камни и другие посторонние частицы, отличающиеся от мелкой структуры глины.

1. С помощью электрического или бензинового ямобура бурение грунта значительно ускорится. Последовательность бурения под столбы или сваи здесь может быть следующей.
2. Установите рабочую часть (режущий инструмент), закрепив его хвостовик в зажимном механизме привода. Проверьте, не скривилась ли ось – при вращении искривленная ось «гуляет» в разные стороны, это легко проверить, обнаружив ритмичные отклонения верхушки бура в разные стороны. Расцентровку рабочего инструмента выдадут биения бура при бурении.
3. Установите привод с буром вертикально. Начинайте бурить.
4. Когда бур замедлит скорость оборотов до значения, при котором эффективность работы резко падает, включите режим обратного хода (реверс). Это даст возможность инструменту выйти из разрушаемого грунта. Обороты повысятся. Переключите мото- или электробур с заднего хода вновь на обычный и разрыхлите просверливаемый пласт.
5. Выньте из лунки разрушенную породу, очистите лезвия от налипшей земли. Продолжите бурение, продвигаясь дальше вглубь.
6. Повторяйте бурение до тех пор, пока лунка не достигнет нужной (по техзаданию) глубины.

Если бурить стало заметно труднее, а эффективность и скорость бурения заметно снизились, подливайте в лунку по 20-30 л воды. Затвердевший и чрезмерно утрамбованный вышележащими слоями грунт размягчится. Поскольку глина превращается в трудносмываемую грязь, полезно продолжить бурение одной и той же лунки спустя день-два – когда вода полностью впитается, а верхние слои глины не будут налипать на лезвия бура.

Шнековый бур, чаще используемый с мотоблоком или электроприводом, подобно сверлу, бурящему дерево или металл, выводит значительную часть грунта наружу самостоятельно. После установки в месте бурения и при дальнейшем продвижении вглубь его не стоит дёргать вверх, извлекая землю – этим недостатком обладают лишь простые буры, режущая часть которых изготовлена из двух половинок.

Слишком плотный грунт потребует сверления лунки на пониженной скорости – механизированный бур обладает несколькими скоростями. Соблюдая в точности технологию бурения лунок под столбы, мастер обеспечит высокое качество и долговечность столбовых опор для забора или небольшого сооружения. Отклонение от вышеописанных схем почти сразу приведёт к перекашиванию несущих конструкций.

Наглядное видео бурения и бетонирования столбов смотрите в следующем видео.

Г Владикавказ

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

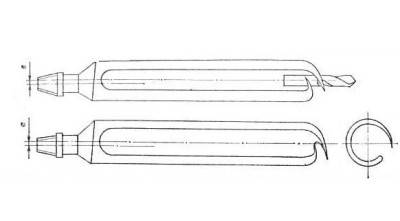

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия. Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Видеоматериал

Советы и рекомендации

Более продуктивная эксплуатация ручного бура будет достигнута, если сделать лопасти шнека съемными. Вдобавок сделайте сменные лезвия различных конфигураций и габаритов, и тогда ручной бур станет многофункциональным устройством, которое непременно не раз выручит в хозяйстве.

9 и 12-ти сантиметровые лезвия как нельзя лучше походят для бурения и размещения тоннелей для установки подземных коммуникаций, будь то подземная проводка для уличных светильников или трубы, выкопки ямок и лунок для теплиц, рассады и водных скважин. Ножи большего диаметра (17-25 см) пригодятся дачникам, решившим использовать бур для возведения столбов, а также небольших построек на территории загородного дома, например, беседки или качелей для детской площадки.

Последний совет: перед бурением ямы уберите или взрыхлите верхний слой почвы при помощи лопаты. После этого ручной бур значительно легче пойдет вниз.

Надеемся, представленные советы помогут вам быстро и качественно сделать функциональный и долговечный бур своими руками, который поможет соорудить не одну постройку на даче.

Советы профессионалов

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
Пологая спираль подходит для бурения ям небольшого размера.
Ручные буры для скважин и столбов, заборов следует выбирать внимательно

Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

Ссылки. Цикл статей по теме «разновидности готики»

Варианты насосов для радиаторов многоквартирного дома
