Устройство мембранного расширительного бака для отопления

Сочетание штор с тюлем

Где находится расширительный бачок

В разных моделях авто бачки располагаются в местах, наиболее удобных для функционирования системы охлаждения. Искать резервуар необходимо рядом с радиатором.

Материалом для изготовления сосуда служит прочная и полупрозрачная пластмасса. На одной части изделия обязательно присутствуют деления шкалы, позволяющие отслеживать уровень антифриза в системе. Последняя риска снизу обозначает минимальный уровень жидкости.

Максимальное количество тосола при холодном двигателе должно находиться на уровне чуть больше 30 мм над верхней риской на шкале бачка.

Основные проблемы и поломки расширительного бачка

Чаще всего автовладельцы жалуются на такую проблему как подтекание расширительного бачка. Она может быть связана с нарушением целостности резервуара (к примеру, после неудачной парковки или другого столкновения), а также с дефектами шланга, соединяющего расширительный бачок и радиатор.

Сильное давление внутри емкости сбрасывается при помощи специального выпускного клапана, расположенного на крышке бачка. Необходимо тщательно следить за состоянием крышки, очищать ее от накипи и следов коррозии, иначе клапан и вся система быстро выйдут из строя. Неисправный расширительный бачок становится причиной резкого падения жидкости в системе охлаждения двигателя, что крайне негативно отражается на его работе.

Виды и особенности баков

На рынке множество моделей

Как известно, система отопления может быть закрытой или открытой. Именно от этого и будет зависеть место монтажа расширительного бака.

В настоящий момент времени открытые отопительные системы практически не собираются. Их можно увидеть только в старых домах.

В открытой системе отопления расширительный бак является не чем иным, как ёмкостью с открытым верхом. На днище имеется резьбовое соединение.

Именно этим соединением бак и подключается к трубам отопления. И даже если вам никогда ранее не приходилось встречать такую устаревшую модель отопления, то логически будет предположить, что бачок должен быть смонтирован на самой высокой точке – вспомним законы физики.

В закрытой системе обогрева помещения, соответственно, бак закрытый. Его эксплуатация и монтаж имеют принципиальные отличия.

Конструктивно он имеет вид плотно закрытой капсулы, разделённой на две части с помощью резиновой мембраны. Именно поэтому некоторые специалисты в литературе называют этот процесс установкой мембранного расширительного бачка.

Внутреннее устройство баков закрытого типа

Бак закрытого типа можно установить в любом месте. Одно только, что нужно учесть – его нельзя устанавливать возле циркуляционного насоса.

Этого не следует делать потому, что в противном случае велика вероятность возникновения скачков давления во всей отопительной системе.

Как изготовить бак своими руками

Схема устройства котла.

Подобную емкость для воды и воздуха можно сделать своими руками. Изготавливается бачок из углеродистой стали. Для этого подойдет любая емкость объемом от 10-12 л. При этом нужно учитывать, что вместимость его должна составлять не менее 4% от общего объема циркулирующей в системе воды. Емкость тары можно определить путем заливки туда воды с помощью трехлитровой банки. Для бака можно использовать металлические фляги от лакокрасочных материалов

Очень важно, чтобы толщина стенок была не менее 2,5 мм. Автомобильные же топливные баки не совсем подходят для этих целей, так как их толщина невелика. Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей

Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм

Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей. Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм.

После того как выбрана емкость, необходимо ее очистить. Если в ней содержатся остатки горюче-смазочных материалов, нужно убрать их путем выпаривания горячей водой, щеткой. Емкость должна просохнуть. После этого потребуется приварить штуцеры. Штуцер желательно приваривать сбоку на высоте 4-10 см от плоскости дна. Это будет способствовать осаждению мелких частиц, ржавчины.Они нужны для присоединения бака к трубам. Бак нужно оснастить крышкой с помощью болтов или люком. Он нужен для того, чтобы можно было периодически очищать емкость. Для того чтобы определить уровень воды в баке, можно изготовить щуп. Для этого в баке потребуется сделать небольшое герметичное отверстие.

Схема размеры частей котла для самостоятельного изготовления.

Далее изготавливается штуцер из стали в соответствии с диаметром отверстия. Если штуцер будет ввариваться в расширительный бак, то потребуется пробка для закручивания из латуни или бронзы. Она обязательно должна иметь грани для гаечного ключа. Внутрь пробки кладется резиновая прокладка толщиной 4-5 мм. На самом щупе наносят деления и держат его вне бака. Для проверки уровня воды сперва нужно открутить пробку, опустить щуп в бак (щуп должен быть сухим), достать его и снова закрутить пробку. Резьбу на штуцере нужно смазать жиром или маслом, чтобы не было проблем с открыванием. Если бак возводится на чердаке, потребуется его утеплить. Снаружи и внутри бак покрывается масляной краской.

Разновидности наличников по конструктивным особенностям

Конструкция емкости

Форму бака можно принять круглой или прямоугольной, это не имеет особого значения. Просто прямоугольный резервуар сделать немного проще. В то же время при больших объемах жидкости квадратный бак потребует усиления стенок, что утяжеляет всю конструкцию. А ведь ее надо поднять на чердак. Круглый сосуд можно изготовить из трубы, но к нему сложнее приладить крышку, да и вместительность его будет меньше. Выбирать вам.

В общем случае бак представляет собой металлическую емкость с открытой верхней частью, закрываемой крышкой. В корпус изделия врезаны патрубки для присоединения отопительной системы и шланга перелива. Есть и более совершенная конструкция, где патрубков – 4, функции каждого из них обозначены на схеме:

Тут есть подающая и обратная ветка, присоединяемые к обратной магистрали, чтоб вода не застаивалась, а также контрольный патрубок минимального уровня. Последняя функция очень удобна в эксплуатации, не нужно лезть на чердак, чтобы убедиться в наличии воды. Правда, при таком варианте усложняется и монтаж, придется прокладывать своими руками дополнительные трубки через перекрытия.

Существует и другая конструкция самодельной емкости, хотя ее трудно назвать открытой. Внутреннее пространство бака не сообщается с атмосферой и заполнено водой только наполовину. Оставшаяся часть занята воздухом, играющим роль демпфера при расширении теплоносителя. Этот бак системы отопления имеет трубу для пополнения воды, слива и присоединения к сети трубопроводов. Конструкция показана на рисунке:

Изготавливать и применять такую емкость не стоит и вот почему. При работе системы внутри нее появится избыточное давление, так как выхода для воздуха нет, только аварийный клапан. Значит, под давлением начнется активная диффузия кислорода в теплоноситель, с чем постоянно борются производители полимерных труб. Насыщенная кислородом вода разрушает в первую очередь стальные детали котла.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

• Бачок закрытого типа.
• Бачок открытого типа.

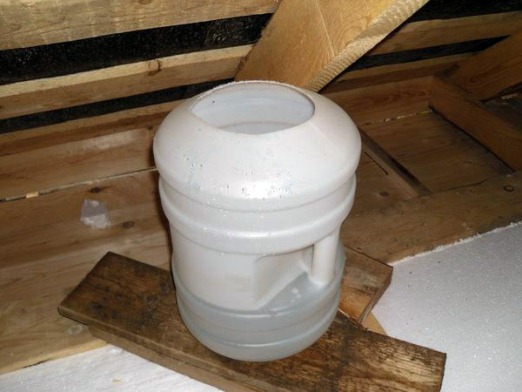

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

• Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
• Вода из такой системы может испаряться.
• Баки открытого типа быстро ржавеют при контакте с водой.
• Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

1. Бачок со сменяемой мембраной, также называемый фланцевым.
2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Установка расширительного бака в системе отопления открытого и закрытого типа

В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.

В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.

Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.

Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.

Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.

Назначение и особенности конструкции

В отопительных системах теплоносителями выступают жидкости, находящиеся в процессе слабого сжимания. Для безопасной работы отопительной системы необходимо использовать стабилизирующее устройство – мембранный расширительный гидробак, который способен принимать определённое количество жидкости в процессе увеличения давления и объёма, а потом возвращать её в циркуляционный контур при понижении данных показателей.

Мембранные расширительные баки обладают рядом преимуществ перед другими устройствами того же назначения, а именно:

• пригодны для любой воды, даже если в её состав входит большое количество кальция;
• безопасно применять для питьевой воды;
• обладают большим вытесняемым полезным объёмом, чем напорный бак без мембраны;
• нужна минимальная подкачка воздуха;
• экономично и быстро монтируются;
• низкие расходы при эксплуатации.

Однако у данных устройств тоже есть недостатки, а именно:

• большие размеры расширительного бака делают процесс установки довольно проблематичным;
• из-за отдачи теплоносителем своего тепла экспанзомату повышаются теплопотери;
• повышается риск образования ржавчины.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно). Сняв крышку, сожмем рукой любой шланг охлаждающей системы

Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Общая информация

Что такое расширительный бачок и для чего он нужен?

Само его название дает подсказку: для расширения. При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе. Тепловое расширение, помните? Вода или любой другой теплоноситель, нагреваясь, расширяются.

Как только усилие превысит прочность трубы или радиатора на разрыв… Бум!

Причина возможной аварии — в том, что вода, меняя свой объем при нагреве, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствуют.

Очевидное решение — создать в системе резервуар с легкосжимаемой субстанцией — воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.

Полезно: чтобы кислород из воздушного резервуара не способствовал коррозии труб, растворяясь в воде, в бачках для закрытых систем он отделен от воды резиновой мембраной.

Так выглядит это несложное устройство в разрезе.

Однако мы описали лишь одну из функций расширительного бачка.

Помимо закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бачок можно обнаружить:

• В открытых системах, контактирующих с атмосферным воздухом;
• В системах централизованного отопления с верхним розливом. Там расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления.

В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитками в случае центрального отопления — всего-то около двух метров. В системах отопления частных домов с естественной циркуляцией — и того меньше.

Уточнение: автору так и слышатся возгласы мало-мальски сведущих людей, которые в разгар отопительного сезона видели в элеваторном узле в 10 раз больший перепад. Типично 6 кгс/см2 на подающем трубопроводе и 4 — на обратном (1 атмосфера избыточного давления соответствует водяному столбу в 10 метров). Не путайте теплое с мягким: в отопительную систему поступает не вода с подачи, а смесь. Элеватор вовлекает в повторный круг по отопительной системе воду обратки, впрыскивая в нее через сопло струю более горячей воды с более высоким давлением с подающего трубопровода. В результате, как и сказано, перепад между смесью и обраткой не превышает 2 метров, или 0,2 кгс/см2.

При таком перепаде напор воды никак не сможет выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить некую емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, понятное дело, какие-то активные действия не нужны.

Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой — будет ждать, пока владелец дома откроет воздушный кран.

Поделки из бумаги в детском саду: «Осенние листья»

Симптомы неисправностей

Если автомобилисту удастся разобраться в характерных признаках неисправностей крышки расширительного бачка, для него не составит труда своевременно принять меры по их устранению.

В действительности диагностировать эти неисправности, касающиеся клапанной конструкции крышки от расширительного бачка, бывает не так просто. Признаки могут не проявиться сразу, а с более серьёзными симптомами последствий приходится бороться уже не простой заменой крышки, а кардинальными мерами и дорогостоящим ремонтом.

Есть несколько ситуаций, указывающих на то, что заглушка явно не работает и не справляется с возложенными на неё функциями.

1. Из подкапотного пространства начинает валить дым. Зачастую такое происходит в ситуациях, когда антифриз или тосол начинает выливаться и попадать на впускной коллектор, разогретый к тому времени до большой температуры. Но хорошо лишь то, что в подобном случае температура самого двигателя остаётся в норме. Этот симптом характерен при поломке клапана. В норме он должен спустить давление только тогда, когда оно увеличится до пикового значения. Но бывает так, что сброс начинается раньше. А потому из бачка выплёскивается жидкость охлаждения.
2. Двигатель перегревается, но при этом из печки поступает холодный воздух. При наличии подобных признаков наверняка вышел из строя клапан, отвечающий за контроль низкого давления. Его поломка ведёт к завоздушиванию системы охлаждения, воздушные пробки внутри которой провоцируют перегрев ДВС.
3. Следы жидкости охлаждения. Если вы заметили, что антифриз оказывается в районе хомутов, трубок или под радиатором, вероятно вышел из строя клапан. Он не даёт лишнему давлению выходить, а потому давление внутри системы повышается. Из-за этого срываются хомуты, разрываются трубки и выходит из строя радиатор.

Помимо непосредственно самой замены крышки на расширительном бачке, здесь также придётся заменить радиатор, хомуты, трубки, поменять уплотнители при необходимости. Бывает и так, что разрывает сам расширительный бачок от избыточного давления. Тогда уже нет смысла покупать новую крышку. Весь узел меняется в сборе.

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Размеры

Виды

Не стоит думать, что все расширительные баки обладают идентичными конструкциями и эксплуатационными характеристиками. На самом деле существует несколько разновидностей таких агрегатов. Каждая из них имеет определенные отличительные черты и особенности строения. Познакомимся с ними поближе.

В зависимости от определенного способа работы баки подразделяются на:

• отопительные емкости открытого типа;
• закрытые сосуды расширения.

Не самыми популярными считаются открытые варианты расширительных бачков. Эти агрегаты ставят в системах, в которых циркуляция жидкости осуществляется не в принудительном режиме (то есть, без использования помпы)

Главным минусом такого агрегата является то, что в нем теплоноситель связан с кислородом, а это провоцирует появление коррозии в отопительной системе. Если нет достаточной герметичности в баке открытого типа, то вода испаряется в разы быстрее, поэтому ее приходится постоянно доливать. По словам специалистов, монтировать подобный агрегат необходимо на самом высоком участке системы отопления. Нужно учесть, что проведение таких работ не всегда является доступным.

Закрытый (или мембранный) расширитель фиксируют в системе, где передвижение теплового носителя происходит в принудительном порядке – с использованием помпы. Сосуд закрытого вида обычно производят в форме резервуара из стали (в нем нет крышки). Он оснащается перегородкой внутри в виде мембраны из резины. Одна половина в подобной модели нужна, чтобы заполнить ее тепловым носителем, а вторая является местом для воздуха и азота.

Одной из сторон сам бак прикрепляется непосредственно к системе при помощи штуцера или фланца. Противоположная же сторона призвана закачивать воздух. Показатель давления в модели закрытого типа дает возможность автоматически изменять подачу теплового носителя в систему и сам резервуар.

Закрытые бачки подразделяются на:

• сменные;
• несменные.

Так, бачки сменного вида имеют более высокую стоимость, однако имеют существенные преимущества, к которым можно отнести:

• возможность смены мембраны, если она была повреждена или порвалась;
• возможность сэкономить на трубах, поскольку нет надобности монтировать закрытый бак в верхней части отопительной системы;
• сменные варианты отвечают за минимальные тепловые потери;
• поскольку тепловой носитель никак не «соприкасается» с кислородом, трубы и вся система в целом не подвергается образованию коррозии;
• мембрана может располагаться как вертикально, так и горизонтально;
• в данном случае нет связи со стенкой внутри бака из металла;
• мембраны можно заменить очень легко и быстро (делается это через фланец).

Несменные же разновидности емкостей стоят дешевле, но в них нельзя поменять мембрану, если это будет необходимо. Этот элемент в расширителе устанавливается максимально плотно и надежно прижимается к внутренним стенкам бачка. Повреждение или разрыв мембраны в данном случае может произойти только тогда, если система была запущена неправильно (давление растет слишком быстро и выходит за пределы нормы).

В зависимости от вида мембранной детали расширительные бачки разделяют на модели с:

• баллонной мембраной;
• диафрагменной мембраной.

Так, расширитель с баллонной мембраной является весьма прочным и надежным. Кроме того, он отличается внушительным объемом. При этом тепловой носитель никак не контактирует со стенками бака, поэтому появление ржавчины на таких изделиях исключено.

Плоский отопительный бак расширения оснащается разделяющей перегородкой, выполненной в форме диафрагмы.

5 Требования к монтажу

Установить своими руками мембранный бачок не так уж и сложно, привлекать для работы специалиста необязательно. Требования к монтажу предъявляются такие:

• устройство запрещается ставить в местах с минусовой температурой;
• его можно установить в любой точке отопительной системы до разветвления;
• крепление должно быть максимально надежным, поскольку когда емкость наполнится, она станет очень тяжелой;
• соединения должны быть герметичными;
• герметики использовать нельзя, поскольку из-за них между корпусом бака и мембраной трение будет ухудшено;
• сосуд не стоит ставить на выходной трубе в непосредственной близости от котла.

Если емкость имеет объем от 30 л и выше, ее запрещено прикреплять к несущим конструкциям. Чаще всего она оборудована специальными ножками и ставится на пол. При установке рекомендуется соблюдать такие советы:

• патрубок должен иметь окружность в три четверти, соответственно, в обратке должен присутствовать аналогичный резьбовой канал;
• монтаж осуществляется так, чтобы части системы или другие предметы не мешали работам;
• любая нагрузка на бак должна быть исключена;
• рекомендуется применять паронитовые прокладки, которые устойчивы к высоким температурам или давлению;
• чтобы регулировать или поддерживать давление в газовом отсеке, расширитель должен быть оснащен воздушным клапаном.

При установке нельзя допускать грубых ошибок, иначе оборудование не будет нормально функционировать. Наиболее распространенным просчетом является неправильное указание предельного давления в газовом отсеке, которое составляет порядка 90% от критического. Если это допустить, то мембрана не будет расширяться в сторону отсека. В итоге прорвется труба, из-за чего батареи отопления работать не смогут. Чтобы исправить ошибку, нужно поставить поверенный манометр. Также нужно убедиться, что в самом котле нет бака. Если после проведения расчетов будет установлено, что его объема мало, тогда потребуется дополнительная емкость.

Расширительный бак в системе отопления очень важен. От него зависит, насколько корректно она будет работать

Устанавливать его несложно, но нужно уделить этому процессу особое внимание, поскольку даже небольшая оплошность может вызвать в будущем аварийную ситуацию

https://youtube.com/watch?v=tElI70omvpY
