По какой схеме лучше подключить дроссель к люминесцентной лампе

Разнообразие выбора

Чтобы правильно выбрать балласт для ламп дневного света, нужно знать достоинства и недостатки существующих на рынке моделей. Как уже говорилось выше, на сегодняшний день выделяют следующие виды данной продукции:

• электромагнитный. Устройство электромагнитного типа встречается в в обычных ПРА.
• электронный дроссель. Его также еще называют дроссель электрический. На сегодняшний день он считается более совершенным вариантом. Они используются в ЭПРА;

Рассмотрим эти виды данной продукции более детально.Особенностью источников света, где используются электромагнитные виды дроссельных устройств, является их невысокая стоимость, а также простой монтаж и эксплуатация.

Электромагнитный балласт

Однако их недостатки значительно превышают эти преимущества. К недостаткам электромагнитных дросселей можно отнести следующие моменты:

• громоздкие размеры;
• создание шума во время работы;
• имеется эффект стробирования, что может негативным образом сказываться на качестве освещения;
• на такой балласт уходит примерно 25% мощности.

Поэтому такие устройства часто используются для создания уличного типа освещения.

Электронный ПРА

На сегодняшний день именно ЭПРА наиболее часто используются для включения люминесцентных ламп. ЭПРА стали массово появляться примерно 30 лет назад и на сегодняшний день они уже практически полностью вытеснили электромагнитные типы балластов и ПРА. Это связано с тем, что ЭПРА имеют следующие преимущества в эксплуатации:

• увеличенная световая отдача, которая стала возможна благодаря высокочастотному разряду;
• минимизирован эффект стробирования. Это позволило значительно расширить сферу применения данного типа осветительных приспособлений;
• отсутствие шума;
• отсутствие фальстарта;
• увеличение сроков эксплуатации;
• энергопотребление уменьшилось примерно на 30 %;
• КПД находиться примерно на уровне 97%;
• отсутствует необходимость компенсировать реактивную нагрузку.

Как видим, по своим характеристикам ЭПРА является самым выгодным типом устройства для ламп дневного света. Поэтому именно данный тип балласта и следует выбирать для внутреннего устройства люминесцентных лампочек.

Как правильно его использовать

Лампа дневного света — это небольшое газоразрядное устройство. Из-за особенностей конструкции лампы в сети, к которой она должна быть подключена, необходим ограничитель. Данным ограничителем выступает дроссель, но для начала его нужно научиться правильно использовать. Перед тем как самостоятельно создавать электрическую схему, нужно знать, что она может иметь различный вид, который зависит от таких параметров:

• тип подключаемого дросселя;
• количество ламп и ограничителей и метод соединения.

Данные параметры оказывают влияние на конечный вид электроцепи и подключение дросселя. Даже имея минимальные познания в электротехнике, можно без труда собрать несложную схему с несколькими элементами

Важно, чтобы подключение всех элементов было последовательным

Обратите внимание! Необходимо, чтобы мощность лампы была ниже, чем мощность дросселя. Пример использования

Пример использования

Электромагнитная пускорегулирующая аппаратура

Электронная пуско-регулирующая аппаратура представляет собой плату с напаенными на нее различными элементами. Самый простой способ проверки – это замена данного элемента на рабочий и включение прибора в сеть. Если лампа работает, значит, проблема была именно в балласте.

Прозвонить мультиметром всю плату с 2-ух концов не получится. Потребуется проверять каждый элемент по отдельности. Алгоритм работ будет следующим:

Предохранитель. Для того чтобы убедиться в его работоспособности понадобится проверить его целостность.
Конденсаторы. Повреждение данных элементов люминесцентной лампы можно определить визуально, по вздутию нижней секции «бочонков»

Также следует уделить внимание местам пайки, которые могут быть нарушены и как следствие, контакт будет потерян.
Транзистор. Эта деталь ЭПРА чаще всего перегорает из-за внезапных скачков напряжения в электросети

Проверить работоспособность транзистора можно с помощью мультиметра. Для его замены достаточно снять такой же с другой платы или приобрести его в отделе радиодеталей.
Диоды. Один из самых простых элементов устройства, который также можно прозвонить любым мультиметром с соответствующим режимом проверки.

Сравнить полученные прибором данные можно с таблицей сопротивлений взятой из интернета.

Схема лампы дневного света с дросселем

В каждом люминесцентном светильнике существуют посадочные места. Каждое из них оборудовано двумя разъемами, к которым подключаются штыри цоколя. Всего имеется четыре контакта, размещенные на концах колбы.

Через каждую пару контактов подается питание для спиралей, запускающих источник света. При подключении напряжения происходит их разогрев с образованием свободных электронов. Образующееся электронное облако существенно облегчает ионизацию инертного газа, насыщенного парами ртути. Благодаря высокой температуре катодов, испаряется ртутный конденсат.
Высоковольтный импульс, поступающий из дросселя, приводит к образованию тлеющего разряда. В дальнейшем его будет поддерживать уже сетевое напряжение. Тлеющий разряд, в свою очередь, приводит к появлению ультрафиолетового излучения, превращающегося в свет с видимым спектром. Этому способствует люминофор, нанесенный на стенки стеклянной трубки.

Иногда требуется подключить лампу дневного света без дросселя. Прежде всего, нужно создать тлеющий разряд. С этой целью на контакты кратковременно подается импульс высокого напряжения. Поэтому при отсутствии дросселя можно воспользоваться умножителем напряжения, собранного на диодах и стабилитронах. Данная схема функционирует следующим образом:

• Питание светильника осуществляется через мостовой выпрямитель.
• Ограничение рабочего тока производится с помощью вольфрамовой спирали, установленной в обычной лампе накаливания.
• Пусковое напряжение создается умножителем.
• Появляется тлеющий заряд, после чего умножитель отключается. Далее люминесцентная лампа светится самостоятельно за счет питания, поступающего из электрической сети.

Конструкция и принцип работы

Прежде всего поговорим о том, из чего состоит данный элемент цепи и как он работает. На схемах обозначение дросселя следующее:

Внешний вид изделия может быть таким, как на фото:

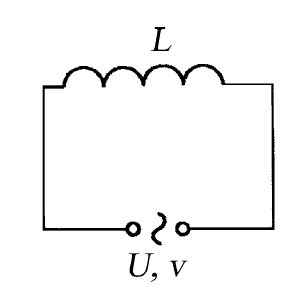

Это катушка из провода намотанного на сердечник с магнитопроводом, или без корпуса в случае высоких частот. Похож на трансформатор только с одной обмоткой. Краткий экскурс в физику, ток в катушке не может мгновенно измениться. Проведем мысленный эксперимент — у нас есть источник переменного тока, осциллограф, дроссель.

Во время начала полу волны мы наблюдаем нарастание тока с запозданием, это вызвано индуцированием магнитного потока в сердечнике. Происходит постепенное нарастание тока в обмотках, когда с источника переменного тока сигнал уходит на спад, мы наблюдаем спад тока в дросселе, опять же с некоторым опозданием, поскольку магнитное поле в магнитопроводе продолжает толкать ток в катушке и не может быстро изменить свое направление. Получается в какой-то момент ток из внешнего источника противодействует току, наведенному магнитопроводом дросселя. В цепях переменного тока назначение дросселя — выступать ограничителем или индуктивным сопротивлением.

Для постоянного тока данный элемент схемы не является сопротивлением или регулирующим элементом. Этот эффект используют для устройств, в электрических цепях, где нужно ограничить ток до нужной величины, при этом избежать излишней громоздкости и выделения тепла.

Интересное пояснение по данному вопросу вы также можете просмотреть на видео:

Наглядное сравнение, объясняющее принцип работы

Теоретическая часть вопроса

Неисправности в электронном балласте

В современных ЛЛ больше применяется электронная пускорегулирующая аппаратура (ЭПРА). Для ее проверки берется такое же заведомо исправное устройство с аналогичными параметрами и подключается с соблюдением схемы к проверяемой лампе. Если светильник нормально заработал, то причина неисправности в блоке.

Не стоит спешить выбрасывать старый блок. Вполне возможно, что всего лишь перегорел предохранитель (рисунок ниже – цифра 1). Он заменяется на аналогичный, с одинаковым диаметром, плавкой проволочки или вставки.

При исправном предохранителе мультиметром проверяются все резисторы, конденсаторы и прочие детали в схеме.

Электронный балласт

Когда нити накала еле светятся, это связано чаще всего с пробоем конденсатора между ними (цифра 2 на рисунке). Его меняют на аналогичный, но с рабочим напряжением около 2 кВ. На дешевых балластах часто выходят из строя конденсаторы всего на 250-400 В.

Могут выйти из строя транзисторы (цифра 3 на рисунке) из-за скачков напряжения. При работе сварочного аппарата или другой мощной нагрузке ЛЛ лучше выключать. Замену легко найти по аналогу, обозначение которого находится по таблицам или взять отработанный балластник.

Расшифровка первых букв иностранных производителей носит рекламный характер, что создает трудности в определении взаимозаменяемости ламп.

Балластник энергосберегающей лампы

После замены каждой радиодетали проверяется работоспособность электронного балласта путем последовательного включения с лампой накаливания мощностью 40 Вт.

Без нагрузки импульсное устройство ЭПРА быстро выходит из строя

Поэтому в схемах с электронным балластом особое внимание следует уделять отсутствию нарушений контактов

Поэтому перед включением ЛЛ надо обеспечить надежность контактов электрической цепи.

Импульсный блок питания отработанной энергосберегающей лампы вполне может подойти даже для большой ЛЛ. Нужно снять пластиковый цоколь и правильно подключить контакты колбы к нитям накала трубки.

При установке ЭПРА от другой лампы мощность блоков питания должна быть близкой по величине.

Не всегда удается найти для замены блока питания такое же устройство к встроенным потолочным светильникам на 4 лампы.

Потолочный светильник на 4 лампы

Провода нового ЭПРА нужно соединять с патронами ЛЛ по его схеме. Схему контактных соединений придется переделать. Сначала она собирается на скрутке с обычной изоляцией. При этом на один из концов следует предварительно надеть кусок термоусадочного провода – кембрика. После того как все лампы начнут загораться, изоляция убирается, провода протравливаются паяльной кислотой с последующей пайкой. При аккуратном и точном выполнении ничего сложного в такой работе нет.

Особенно электронный балласт боится, когда путают фазу и ноль.

Принцип работы

Подается питающее напряжение. В начальный момент электрический ток не протекает, так как среда обладает высоким сопротивлением. Ток движется по спиралям, нагревает их и подается на стартер. Появляется тлеющий разряд. После нагрева контактов биметаллические пластины замыкаются. Температура на биметаллической части падает и контакт в сети размыкается. Это приводит к тому, что дроссель создает необходимый импульс в результате самоиндукции, и лампа начинает светить. Дуговой разряд поддерживается за счет термоэлектронной эмиссии, происходящей на на поверхности катода. Электроны разогреваются под действием тока, величину которого ограничивает балласт.

Свет появляется за счет того, что на лампу нанесено специальное вещество – люминофор. Он поглощает ультрафиолетовое излучение и дает свечение определенной гаммы. Цвет можно менять, нанося на колбу различные по составу люминофоры. Они могут быть из галофосфата кальция, ортофосфата кальция-цинка.

Проверка дросселей

В случае если лампа вдруг перестала работать. Сначала необходимо убедиться в исправности балласта. Для этого дроссель извлекается из корпуса устройства для проведения диагностики.

Неисправности дросселей

Наиболее часто возникают такие поломки:

• Обрыв обмотки. Нередко такое случается с низкокачественными катушками, выполненными из недостаточно очищенной меди или алюминия;
• Замыкание витков. Данная поломка возможна, если изоляция проводников выполнена с использованием некачественного лака;
• Повреждение контактных клемм. Если контакты неплотно прикручены к площадкам, на них может появиться нагар, который будет препятствовать прохождению тока.

Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы

Проверка дросселей

Обрыв легко определяется с помощью тестера. Для этого щупами измерительного прибора, включенного в режим теста целостности цепи, касаются клемм балласта в режиме. Звуковой сигнал сигнализирует о том, что катушка исправна.

Межвитковое замыкание диагностировать труднее. Необходимо знать индуктивность исправной катушки. Данную информацию можно получить, изучив надписи на балласте, посетив сайт изготовителя или измерив данную величину у заведомо исправного устройства.

Также следует проверить, не пробивает ли обмотка на корпус, что также будет сигнализировать о неисправности катушки. Для этого одним щупом тестера в режиме теста целостности цепи прикасаются к корпусу катушки, а другим – последовательно к обоим контактам катушки. Звуковая индикация должна отсутствовать.

Замена

Чтобы заменить вышедший из строя балласт, его демонтируют из светильника. Для демонтажа необходимо снять декоративную панель и отражатель. Для того чтобы не повредить лампы, их рекомендуется тоже извлечь. Делать это следует аккуратно, чтобы не повредить хрупкие колбы.

Сам балласт закреплен с помощью винтов в корпусе светильника. Работать под потолком не всегда удобно. Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы.

Принцип работы

Необходимо сразу оговориться, что в основе принципа работы этого прибора лежит самоиндукция катушки. Если рассмотреть устройство дросселя, то это обычная катушка, которая работает по типу электрического трансформатора. То есть, можно смело применять в разговоре термин дроссель трансформатор. Хотя в конструкции лежит всего лишь одна обмотка.

По сути, катушка – это сердечник из стальных или ферромагнитных пластин, которые изолированы друг от друга. Это делается специально для того, чтобы не образовались токи Фуко, которые создают большие помехи. У такой катушки очень большая индуктивность. При этом она на самом деле выступает мощным сдерживающим барьером при снижении напряжения в сети, а особенно при его сильном росте.

Схема подключения

Но именно эта конструкция считается низкочастотной. Почему такое у нее название? Все дело в том, что переменный ток, который протекает в бытовых сетях – это широкий диапазон колебаний: от единицы до миллиарда герц и выше. Пределы диапазона очень велики, поэтому чисто условно колебания разделяют на три группы:

• Низкие частоты, их еще называют звуковые, имеют диапазон колебаний от 20 Гц до 20 кГц.
• Ультразвуковые частоты: от 20 кГц до 100 кГц.
• Сверхвысокие частоты: свыше 100 кГц.

Так вот вышеописанная конструкция – это низкочастотный дроссель трансформатор. Что касается высокочастотных приборов, то их конструкция отличается отсутствием сердечника. Вместо них, как основа навивки медного провода, используются пластиковые каркасы или обычные резисторы. При этом сам дроссель трансформатор представляет собой секционную (многослойную) навивку.

По устройству дроссель – это обычная катушка, которая работает по типу электрического трансформатора

Дроссели очень тщательно рассчитываются по задаваемым параметрам, которые будут поддерживать работу ламп дневного света. Особенно это касается начала свечения, где необходимо разрядом пробить газовую среду. Здесь требуется высокое напряжение. После чего прибор, наоборот, становится сдерживающим устройством. Ведь для того, чтобы лампа светилась, большого напряжения не надо. Отсюда и экономичность светильников данного типа.

Сердечник для дросселя

Материал для сердечника также представлен несколькими позициями. Его выбор лежит в основе габаритов самого дросселя. К примеру, магнитный сердечник – это возможность уменьшить размеры дросселя до минимума. При этом показатели индуктивности не изменяются.

Оптимальный вариант для высокочастотных приборов – это сердечники из магнитодиэлектрических сплавов или феррита. Кстати, именно сплавы позволяют использовать сердечники данного типа практически во всех диапазонах.

Размеры

Отделка в виде кирпичной кладки формируется из элементов разного размера. Толщина зависит от того, какое сырье используется в процессе производства. Поскольку наиболее востребованной считается клинкерная плитка, то чаще всего приходится иметь дело с толщиной, варьирующейся от 8 до 14 мм.

Габариты изделий полностью зависит от того, какой именно кирпич имитируется. Выделяются следующие разновидности:

• если производится имитация одинарного кирпича, то размер обычно равен 25х6,5 см;
• если имитируется полуторный кирпич, то габариты равны 25х7 мм;
• если создается вид двойного кирпича, то размеры равны 25х12 см.

Монтаж двух ламп

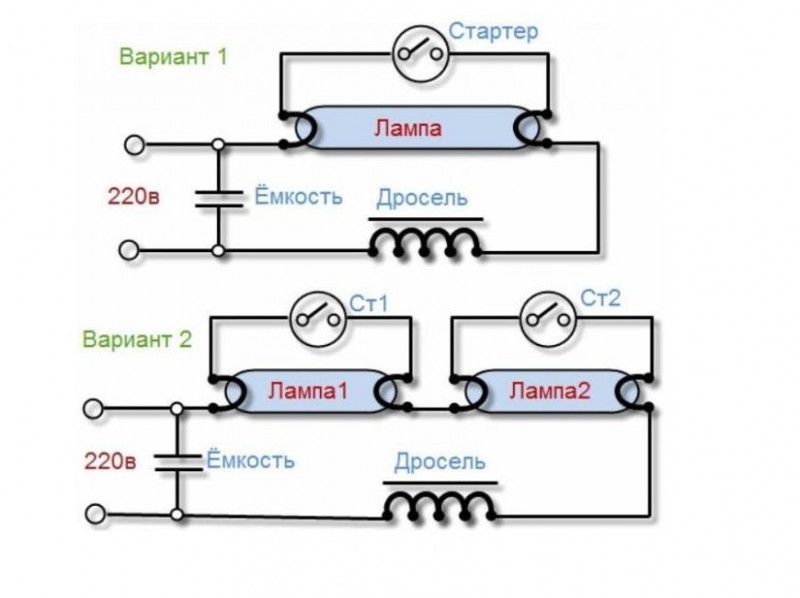

Варианты подключений

Какое бы количество источников света не требовалось включить в осветительную систему, все они подключаются последовательно. Для запуска двух ламп потребуется соответственно два стартера. Их подсоединяют параллельно.

Итак, опишем процесс подключения сразу 2 люминесцентных ламп:

1. Фаза вначале должна подходить ко входу дросселя
2. От него она должна поступать к первой лампе
3. Затем направляться к первому стартеру
4. Далее переходить на вторую контактную пару этого же источника света
5. Выходящий контакт соединяют с нулем
6. Точно в такой же последовательности подсоединяют вторую трубу. Первым – ПРА. Затем контакт второго источника света и т.д.

Если вы поняли принцип этой схемы, то легко сможете этим же способом подключить 3 или 4 люминесцентных лампы.

56 Самых лучших урожайных сортов огурцов для теплицы: описание и фото | +Отзывы

Дроссели и их назначение при использовании люминесцентных ламп

Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.

Для чего и зачем нужен в устройствах дневного света

Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.

Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.

Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:

• создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
• образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
• обеспечение стабилизации электрического разряда;
• способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.

Технические характеристики

Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.

Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.

Виды

Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:

• дроссель мощностью в 9 Вт — для энергосберегающих ламп;
• 11 Вт — для миниатюрных светильников;
• 15 Вт — для настольных светильников;
• 18 Вт — для офисных ламп;
• 36 Вт — для малых люминесцентных ламп;
• 58 Вт — для потолочных светильников;
• 65 Вт — для многоламповых потолочных светильников;
• 80 Вт — для большых люминесцентных ламп.

Устройство

Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.

Условные обозначения:

• EL — лампа;
• SF — стартер;
• LL — дроссель;
• 1, 2 — спирали лампы;
• C — конденсатор.

Отчего может греться

Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.

При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.

Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.

Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.

15,00

Неисправности и ремонт электромагнитного ПРА

Чаще всего, источником неисправностей, связанных с применением ламп дневного света, является электрическая схема включения ПРА и стартера.

Мгновенно определить причину неисправности достаточно сложно, однако, существуют характерные визуальные эффекты, позволяющие выделить среди причин, вызвавших дефект, неисправный дроссель.

К таким визуальным эффектам относятся:

1. “Огненная змейка”, вьющаяся по колбе. Ее появление свидетельствует о том, ток в лампе превышает допустимое значение, вследствие чего, электрический разряд стал нестабильным. Если при проверке вольт-амперной характеристики лампы, выявлены несоответствия заданным параметрам, то дроссель нужно менять.
2. Потемнение колбы в зоне выходных контактов. Если потемнела колба в зоне цоколя, значит лампа скоро выйдет из строя. Основная причина этого явления – несоответствие значений пускового и рабочего тока вольт-амперной характеристике. Это чаще всего связано с неисправностью ПРА.
3. Перегоревшие спирали. Чаще всего, спирали в лампе дневного света перегорают по причине сильной изношенности изоляции обмотки ЭмПРА.
4. Запах гари или появление посторонних звуков. Возможно межвитковое замыкание в катушке индуктивности.
5. Лампа не включается. Причиной также может быть неисправный ПРА, в котором произошел обрыв провода в обмотке. Правда этот вид неисправности встречается редко.

Проверку дросселя лучше всего проводить с помощью контрольного, заведомо исправного светильника. Для этого необходимо два провода, идущие от него соединить с цоколем проверочного светильника и включить эту конструкцию в электрическую сеть. Если люминесцентный светильник загорится в полную силу, значит дроссель исправен.

Ремонт

Самостоятельный ремонт ПРА рекомендуется проводить только специалистам, имеющим определенный опыт в осуществлении слесарных и электро-монтажных работ. Кроме того, необходимо наличие измерительных приборов и знание основных правил техники безопасности.

Приступая к замене или ремонту дросселя, необходимо отключить светильник от сети электропитания. Простое отключение его с помощью выключателя не избавит его от наличия напряжения на лампе.

Только после этого можно приступить к демонтажу ПРА и установке на его место нового. При этом, необходимо внимательно следить за тем, чтобы соединить провода в том же порядке, в каком они были подключены ранее.

ВАЖНО: схемы подключения конкретных моделей нанесены на их корпусах. Там же указывают рабочее напряжение и электрическое сопротивление обмотки индуктивности

Подключение ламп

Каждый светильник имеет посадочное место, снабженное двумя разъемами для подключения штырей цоколя. Всего для питания люминесцентного источника света необходимо четыре контакта, расположенных на обоих концах колбы.

Они выполняют следующие функции:

• Каждая пара контактов служит для питания спиралей, служащих для запуска люминесцентного источника света. Когда к ним подключается напряжение, они разогреваются, продуцируя свободные электроны;
• Облако электронов служит для облечения начала процесса ионизации насыщенного парами ртути инертного газа, которым наполнена колба. Также высокая температура катодов позволяет испарить ту часть ртути, которая конденсировалась;
• После поступления высоковольтного импульса из дросселя возникает тлеющий разряд, который потом поддерживается сетевым напряжением. В результате тлеющего разряда образуется ультрафиолетовое излучение, которое потом превращается в свет видимого спектра с помощью люминофора, нанесенного на стенки колбы.

Поскольку дроссель – это индуктивность, его подключение приводит к тому, что возникает сдвиг фаз между напряжением и током. Чтобы нивелировать негативное влияние катушки на питающую сеть, параллельно пускающему устройству включается конденсатор соответствующей емкости.

Как запустить лампу с использованием дросселя

Традиционная схема с катушкой широко используется уже более 40 лет. Она проста, но менее надежна, чем другие альтернативы (электронные пускатели).

Чтобы запустить люминесцентный источник с помощью дросселя необходимо собрать схему из стартера, лампы и корректирующего конденсатора:

1. Параллельно лампе включается стартер: его подсоединяют к верхней или нижней паре отводов по обе стороны колбы;
2. К одному из оставшихся отводов подключают дроссель питания;
3. Одна клемма сетевого источника питания присоединяется ко второй клемме катушки, а вторая – подает напряжение на оставшийся свободный отвод лампы.

Как запустить лампу без использования дросселя

Для возникновения тлеющего разряда необходимо кратковременно подать на контакты люминесцентного источника света импульс высокого напряжения. Если нет возможности использовать дроссель, то собирают умножитель напряжения на диодах или стабилитронах.

Схема собирается так:

1. Сама лампа питается от мостового выпрямителя;
2. Для ограничения рабочего тока применяют вольфрамовую спираль. Для этих целей можно использовать лампочку накаливания;
3. Для создания пускающего напряжения используется умножитель на диодах или стабилитронах;
4. После возникновения тлеющего заряда умножитель отключается. Люминесцентный источник света продолжает светиться, получая питание из сети.

Что такое дроссель и для чего он нужен?

В этой статье мы расскажем читателям энциклопедии домашнего мастера что такое дроссель и для чего он нужен. Drossel — это немецкое слово, которое обозначает сглаживание. Конкретно будем говорить об электрическом дросселе. Сейчас трудно найти электрическую схему в которой нет данного устройства, которое даже в цифровой век широко используется в технике. Он нужен для регулирования либо отсекания, в зависимости от назначения — сглаживать резкие скачки тока или отсекать электрические сигналы другой частоты, постоянный ток отделять от переменного.

Конструкция и принцип работы

Прежде всего поговорим о том, из чего состоит данный элемент цепи и как он работает. На схемах обозначение дросселя следующее:

Внешний вид изделия может быть таким, как на фото:

Это катушка из провода намотанного на сердечник с магнитопроводом, или без корпуса в случае высоких частот. Похож на трансформатор только с одной обмоткой. Краткий экскурс в физику, ток в катушке не может мгновенно измениться. Проведем мысленный эксперимент — у нас есть источник переменного тока, осциллограф, дроссель.

Во время начала полу волны мы наблюдаем нарастание тока с запозданием, это вызвано индуцированием магнитного потока в сердечнике.

Происходит постепенное нарастание тока в обмотках, когда с источника переменного тока сигнал уходит на спад, мы наблюдаем спад тока в дросселе, опять же с некоторым опозданием, поскольку магнитное поле в магнитопроводе продолжает толкать ток в катушке и не может быстро изменить свое направление.

Получается в какой-то момент ток из внешнего источника противодействует току, наведенному магнитопроводом дросселя. В цепях переменного тока назначение дросселя — выступать ограничителем или индуктивным сопротивлением.

Для постоянного тока данный элемент схемы не является сопротивлением или регулирующим элементом. Этот эффект используют для устройств, в электрических цепях, где нужно ограничить ток до нужной величины, при этом избежать излишней громоздкости и выделения тепла.

Интересное пояснение по данному вопросу вы также можете просмотреть на видео:

Наглядное сравнение, объясняющее принцип работыТеоретическая часть вопроса

Область применения

Дроссель предназначен для того, чтобы сделать нашу жизнь светлее. Конкретно в люминесцентных лампах он ограничивает ток через колбу, до нужной величины, избегая его чрезмерное увеличение через лампу.

Люминесцентный светильник в основном состоит из дросселя, стартера, люминесцентной лампы. В двух словах описание работы люминесцентного светильника происходит так:

Из сети ток через дроссель проходит на одну из нитей накала люминесцентной лампы, далее попадает на стартерное устройство, далее на вторую нить накала и уходит в сеть. В стартерном устройстве пластина из биметалла нагревается тлеющим разрядом газа, выпрямляется под действием тепла и замыкает цепь.

В этот момент начинают работать нити накала, на концах лампочки, разогревая пары ртути в колбе люминесцентной лампы. Через короткий промежуток времени, пластина в стартере остывает и возвращается в исходное положение.

Во время разрыва цепи происходит резкий всплеск напряжения в дросселе, происходит пробой газа в колбе люминесцентной лампы, и возникает тлеющий разряд, лампочка начинает светить, работающая лампа шунтирует стартер, выключая его из цепи более низким сопротивлением.

В электронных схемах современных экономических люминесцентных ламп тоже есть рассматриваемый в статье элемент, но из-за более высоких частот он имеет миниатюрные размеры. А принцип работы и назначение остались те же.

Также дроссель обязательный элемент в схемах ламп ДРЛ, натриевых ламп ДНАТ, металлогалогеновых лампочек CDM.

В импульсных блоках питания в схемах преобразователях назначение дросселя — блокировать резкие всплески от трансформатора, пропуская сглаженное напряжение. Грубо говоря в этом случае он играет роль фильтра.

С помощью дросселя можно улучшить дешевый или самодельный сварочный аппарат, установив его во вторичную цепь. Сварочный трансформатор собранный с дросселем будет варить не хуже фирменных аппаратов, дуга станет ровной и не будет рваться, шов будет равномерно залит.

Поджог дуги станет происходить намного легче и просадка сетевого напряжения будет меньше влиять на появление и горение дуги. Даже неспециалист сможет быстро достичь хороших результатов в сварке, делая всевозможные поделки у себя дома.

Вот мы и рассмотрели устройство дросселя, принцип работы и назначение. Надеемся, что теперь вы полностью разобрались, для чего нужен данный элемент схемы!

Будет интересно прочитать:
