Гидравлический дровокол

Модели гидравлического типа тяжелее при изготовлении. Для изготовления понадобиться схема гидравлического дровокола, при сборке необходимо учитывать множество параметров:

• Расположение чушки может быть горизонтальным либо вертикальным, в зависимости от типа материала.
• Габариты агрегата подбираются под средние размеры обрабатываемых заготовок.
• Размер гидравлического цилиндра и мощности привода зависят на силу раскалывания бревна.

Гидравлический дровокол своими руками

Изготовить гидравлический дровокол своими руками несколько тяжелее, чем остальные. Отличительными особенностями является равномерные детали на выходе, скорость раскола. Инструмент может использоваться как в домашних целях, так и при мелком производстве дров для продажи на рынке. Усилие, прикладываемое при процессе велико, поэтому материал при изготовке гидравлического дровокола своими руками должен обладать достаточной толщиной. Режущие ножи устанавливаются в форме квадрата или звездочки для распила чушки на несколько частей за один процесс.

Отделочные материалы

Механический колун для дров

Пружинный дровокол — это самое простое устройство для колки дров.

Основной элемент устройства — пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.

Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров. Если устройством будет пользоваться только один человек, то высоту можно сделать под свой рост. Дровокол позволяет работать одной рукой. Также можно установить специальный зажим для поленьев, так будет безопасней. Чтобы дровокол можно было передвигать, установите на станине колеса.

Когда дров нужно немного

В южных регионах и/или для обогрева подсобных помещений дров требуется немного. Нормальному мужику наколоть их вручную можно бы играючи, и пусть потом благоверная только попробует не подать стопаря к обеду. Но – проблема: правильный замах. Без него махать колуном выматывает и опасно, а выработать замах для колки дров не проще, чем навыки владения холодным оружием; см. напр., как колет дрова боец в «Семи самураях» Куросавы.

Ручной механический дровокол опять-таки вопреки распространенному убеждению, мало или вовсе не экономит мышечных усилий при колке дров, но позволяет достаточно безопасно производить ее, не владея замахом дровосека. Дополнительное его достоинство – он может работать как в гравитационно-инерционном, так и в нажимном режиме. Последнее позволяет потихоньку-полегоньку, но управляться с самыми упрямыми чураками практически любого диаметра. Главное, чтобы их спилы были параллельны и приблизительно перпендикулярны продольной оси чурбака, иначе работать будет много опаснее.

Устройство дровокола со скользящим колуном

Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; чем больше, тем лучше. Пригруз – смотря по своей силе, 10-50 кг. Если колун закреплен неподвижно, этот дровокол работает только как инерционный: рычаг поднимают за рукоять и с силой опускают на чурак. Если же колун можно перемещать по рычагу, то дровокол может быть и нажимным; плечо рычага при этом удлиняется трубой, надеваемой на рукоять.

В конструкции рычажного ручного дровокола есть ряд существенных нюансов (показано стрелками справа на рис.). Первое – колун. Простой клин из обрезка рельса малоэффективен и вязнет в дереве. Гораздо лучше такой дровокол действует с колуном Стрела (см. выше), тем более что его можно недорого купить готовый. Второе – пружина, она в этой конструкции наиболее травмоопасный элемент. Сила пружины нужна такая, чтобы свободный рычаг с колуном в крайнем дальнем положении удерживался примерно горизонтально. Закреплять пружину на пятках нужно так, чтобы она не сошла с них при полном размахе рычага; лучше все же пропустить в пружину качающуюся направляющуюся.

Устройство ручного механического дровокола

И последнее – если рычажный дровокол не крепится жестко к опорной площади, то его передние ноги нужно сделать длиной не меньше максимального плеча рычага + двойной диаметр наибольшего чурака. Как самому сделать рычажный дровокол с усовершенствованной кинематикой, см. след. видео:

Особенности применения

Такое устройство, как дровокол гидравлический, широко применяется на производственных цехах, в частных хозяйствах. Станки отвечают за раскряжевку, раскол брёвен. Те, кому приходилось заготавливать дрова вручную, знают, сколько свободного времени отнимает эта работа. Негидравлические установки значительно уступают в вопросах надежности и долговечности. Неравномерная нагрузка нередко приводит к преждевременным поломкам оборудования.

Другое дело дровокол гидравлический, сделанный своими руками либо собранный на заводе. Такие конструкции набирают популярность среди потребителей. Даже если нагрузка достигает десяти тонн, она подаётся постепенно. Поэтому масляный насос, двигатель выдерживают её без поломки. Если силы не хватит, цилиндр просто прекратит вращение. И поломка масляного насоса не произойдет.

Гидравлический дровокол своими руками

Достоинства и недостатки

Плюсов дровокола довольно много вне зависимости от того, используется модель фабричного производства или приспособление изготовлено в кустарных условиях. К числу достоинств относят:

• простоту в эксплуатации;
• долгий срок службы;
• возможность работы с приводом на 220 и 380 В;
• инструмент работает в любых погодных условиях, кроме, конечно, на открытой местности при дожде (электродвигатель может сгореть);
• эффективность дровокола неизменна вне зависимости от вида древесины;
• большую мощность раскола;
• обеспеченность инструмента двойной защитой, а также предохранительной муфтой и особым тепловым реле;
• низкое потребление энергии – не свыше 1,5 кВт в час (расход бензина составляет лишь 500 граммов);
• высокую скорость работы – полено длиной порядка 70 см раскалывается за 1-1,5 минуты;
• производительность, сравнимую с эффективностью гидравлического оборудования..

Из недостатков можно отметить только несоответствие европейским стандартам безопасности, но при правильном использовании и соблюдении всех эксплуатационных норм риск получения травмы не выше, чем при приобретении более дорогих импортных и агрегатов. И уж точно работа с инерционным реечным дровоколом таит в себе намного меньше опасностей, нежели рубка дров топором вручную

Как самостоятельно сделать дровокол?

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

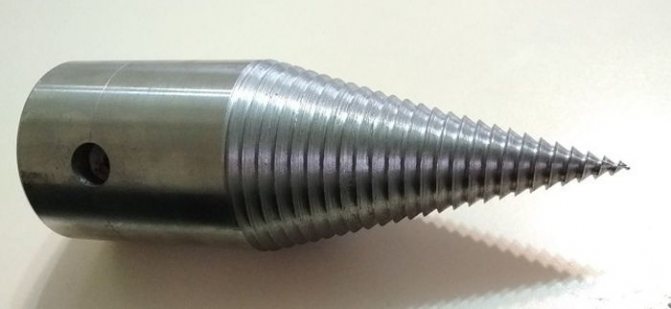

• конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
• вал;
• шкивы;
• звездочки;
• приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
• подшипники, оснащенные корпусами;
• металлический уголок или трубы;
• стальной лист толщиной 4 мм для формирования рабочей поверхности;
• металлические обрезки;
• электрический двигатель;
• электропроводка;
• УЗО;
• болты и гайки;
• магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
2. Из металлического листа вырезают перекрытие для стола и полку.
3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
5. На готовый каркас устанавливают столешницу и полку.
6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
11. Монтируют рассекатель.
12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

Чертеж для сборки гидравлического дровокола своими руками

1. Из прокатных материалов формируют станину.
2. Над балкой на высоте 5 см устанавливают гидроцилиндр.
3. На конце штока монтируют толкатель из листового материала.
4. Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
5. В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
6. Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

Реечный дровокольный станок

Намного проще сделать реечный дровокол. В его основе лежит мощная станина, к которой прикреплен клиновидный нож, электромотор и редуктор. Данный прибор состоит из следующих составных частей:

• Узел зубчатой передачи.
• Привод бензиновый.
• Шкив ременной передачи.
• Шестеренка с зубьями.
• Вращающийся шкив.
• Рейка с толкателем.
• Рукоять.
• Режущий колун.
• Рама с желобами.
• Редуктор.

Принцип действия: кладут бревно в специальное углубление, и за счет работы шкива оно подталкивается к рабочему ножу и распиливается.

Основные плюсы самодельного реечного дровокола:

• Имеет простую конструкцию сборки.
• Довольно долговечен.
• Может работать от привода 220 В и выше.
• Может расколоть любую древесину.
• Экономичен в эксплуатации, потребляет мало электроэнергии.
• Высокая производительность.
• Ни чем не уступает гидравлическому дровоколу.

Из недостатков можно отметить несоответствие устройства европейским стандартам безопасности. Но при грамотной эксплуатации риск получить травму минимален.

Чтобы ваша работа была выполнена качественно, необходимо правильно выбрать чертеж. В глобальной сети представлено множество вариантов дровокола реечного типа. Вы с легкостью подберете подходящий.

Современная интерпретация стиля

«Пастушьи домики» ценятся за сочетание изысканного внешнего вида и превосходных эксплуатационных характеристик. Одноэтажные дома в стиле шале, проекты которых представлены на строительных сайтах, отличаются от оригинальных построек:

Замена стенового материала. Канонические дома шале строились в основном из камня. В российских климатических условиях для возведения стен одноэтажного дома экономически оправдано использование современных стройматериалов; стиль поддерживается облицовкой цокольного этажа и углов камнем; второго (чаще мансардного) – деревянным брусом.

Декоративная штукатурка в отделке фасада шалеИсточник jacquelineblog.info

• Проекты с мансардой. Цокольный этаж облицовывают искусственным камнем, чтобы подчеркнуть стиль. Для возведения второго этажа используют не только брус, но и газобетон, кирпич или каркасную технологию. При этом наружная отделка должна быть только деревянной.
• Окна. Современные проекты характеризуются большим процентом остекления. Строения украшают большими, нередко панорамными окнами с улучшенными энергосберегающими свойствами. Если хозяева стремятся подчеркнуть неповторимый альпийский стиль, хорошим дополнением к окнам станут деревянные ставни.

С чего начать и как делать роспись по дереву

Мебель в стиле шале

Преимущества и недостатки использования дровокола

Перед изготовлением любого агрегата своими руками, стоит задаться вопросом, так необходим ли он в хозяйстве. Покупка или самостоятельное изготовка устройства потребует немало финансовых затрат и усилий, необходимо взвесить все достоинства и недостатки. К плюсам устройства относятся.

1. Физические нагрузки на человека. Оператор машины лишь производит загрузку, контролирует процесс, основную физическую работу выполняет механизм дровокола.
2. Устройство, которое включает в себя электропривод быстрее справится с поставленными задачами, нежели производить работы вручную.
3. Удобное использование сохраняют здоровье и физическую силу.
4. Простота эксплуатации, отсутствие применения физической силы дают возможность использовать механизм всем типам людей.

Применение дровокола

Недостатков при эксплуатации заметно меньше, но все-таки они присутствуют, как и у каждого устройства.

1. Сложная конструкция некоторых моделей. Для более равномерного полено в конечном результате используется гидравлический дровокол. Изготовить в домашних условиях своими рукам такой механизм накладно и отнимет достаточно времени.
2. Высокая стоимость готовых конструкций. Покупка готового дровокола сэкономит время на изготовку, однако стоимость некоторых моделей настолько высока, что не оправдывает себя при процессе использования.

Необходимо понимать, что для небольшого участка покупка оборудования не целесообразна. Имея четкое предназначение и постоянную реализацию дров стоит задуматься о покупке или изготовке своими руками дровокола.

Как сделать балдахин над кроватью своими руками?

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

• Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
• Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
• Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
• Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
• Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Это интересно: Водоэмульсионная краска для стен и потолков, технология нанесения — делимся опытом

Как выбрать самодельный дровокол: общие положения

Выбор схемы и типа привода зависит от того, в каких условиях и на каких объемах будет использоваться дровокол.

Для неопытного дровосека, перерабатывающего незначительное количество древесины для личных нужд, подойдет ручной древокол. Его устройство обычно очень простое, не требуется подача энергии.

Для небольших хозяйств и частных домов, отапливаемых дровяными котлами и печами, а также для приготовления пищи на огне удобны электрические винтовые или компактные гидравлические модели. Выбор типа энергии – электричество или бензин – зависит от его доступности.

Мощные модели с гидравлическим приводом и большой производительностью подходят для лесозаготовительной промышленности, предприятий, поставляющих дрова в продажу. Здесь самодеятельность уместна мало, для стабильной работы необходима покупка профессионального оборудования.

Рассмотрим основные материалы и инструменты, необходимые для изготовления дровокола своими руками, а также технологию их изготовления.

Как сделать нож для гидроколуна

Как описывалось выше, чтобы изготовить нож для дровокола своими руками берется металл не менее 3 мм. Также подойдет двутавровая балка. Некоторые умельцы даже делают из металла толщиной от 12 до 20 мм. Главное заточить хорошо.

Балку обрезаем болгаркой под нужный размер.

Далее все сваривается. Для того чтобы выдерживать углы в 60 градусов, можно вырезать из дерева ориентир. Как это выглядит можно увидеть на фото.

Центральный нож затачивается с обоих сторон. Остальные лезвия только с одно края. Но их тоже можно точить с двух сторон.

Вот как выглядит нож для дровокола, который режет сразу на 8 частей:

Его преимущество в том, что если опустить максимально вниз, то нижние лезвия скрываются и он начинает колоть на 6 частей.

А вот как выглядит нож для колки на 4 части. При опускании колит только на 2 части.

Видео о том, как выглядит колка на 8 частей.

Инструменты и материалы

Для изготовления лезвия потребуется следующее:

1. Болгарка. Подготовка лезвия старого топора или рессоры требует обпила и придания формы. Это можно сделать обычной ножовкой, но трудозатраты будут несоизмеримы. К болгарке потребуется отрезной круг. Так как придется работать с пружинной сталью, лучше взять диск с алмазным напылением.
2. Абразивы. Доводку металла придется делать вручную. Можно воспользоваться гравером с алмазными насадками и камнями. Если его нет, подойдет наждачная бумага, надфили и напильники.
3. Ножовка. Чтобы изготовить топорище, понадобится ручная пила. Расклинивание и подгон легче сделать на станках, но подойдут и обычные ручные инструменты.
4. Сварочный аппарат.

В качестве основы для рубящей части используются:

1. Старый топор. Их можно купить на барахолке или в металлоприемнике. Старые советские топоры изготовлены из хорошей стали, которая не скалывается от промаха по полену.
2. Рессора. Пружинно-рессорная сталь обладает высоким содержанием углерода. Практически не скалывается, способна выдерживать постоянные ударные нагрузки. При этом легко поддается термической обработке. Приспособление для колки дров своими руками из рессоры уместны, так как форму лезвия можно подбирать под собственные требования.

Топорище должно быть изготовлено из твердых пород дерева. Мягкая сосна, ель, пихта и лиственница не подойдет. Возможно выбрать:

1. Дуб. Можно взять то же самое полено, которое будет колоться. Дуб твердый, дешевый и доступный.
2. Бук. Древесина недорогая, но красивая. Обладает пористой структурой, поэтому легко распиливается, но хорошо держит форму.
3. Береза. Береза твердая, но колуны для колки дров обязательно требует пропиткой льняным или тунговым маслом.
4. Орех.

Бытовая техника

Бытовая техника в винтажном стиле — удовольствие не из дешевых. Поэтому, чтобы выдержать заданный стиль, стандартную технику прячут за деревянными фасадами в шкафах и нишах.

Если сделать невидимой технику не получается, стоит выбирать предметы, которые будут органично сочетаться с обстановкой по цвету. Об ослепительно-белой вытяжке или холодильнике придется забыть. Как ни странно, в интерьер альпийской кухни наилучшим образом вписывается техника в стиле хай-тек, цвета металлик. Поэтому рекомендуются все варианты металлических поверхностей: медь, хромированная сталь, латунь, бронза.

Бытовую технику подобрать не трудноИсточник d3ciwvs59ifrt8.cloudfront.net

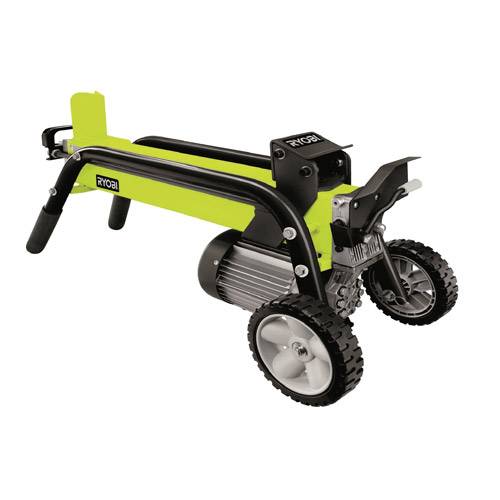

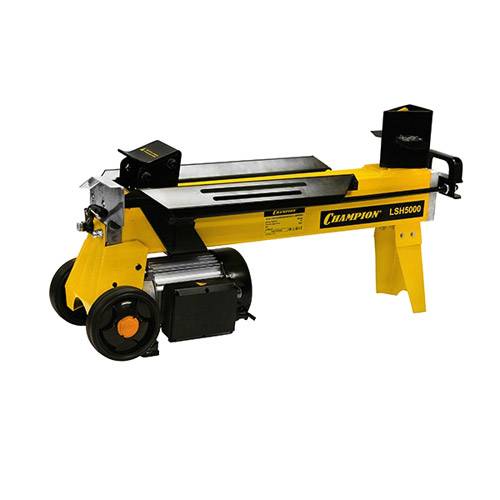

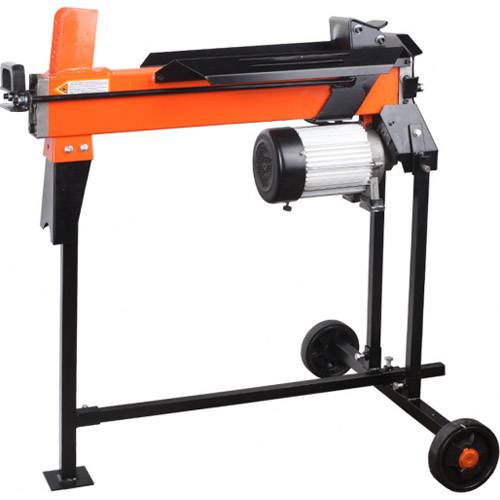

Фото гидравлических дровоколов

Как сделать нож для гидроколуна

Как описывалось выше, чтобы изготовить нож для дровокола своими руками берется металл не менее 3 мм. Также подойдет двутавровая балка. Некоторые умельцы даже делают из металла толщиной от 12 до 20 мм. Главное заточить хорошо.

Балку обрезаем болгаркой под нужный размер.

Далее все сваривается. Для того чтобы выдерживать углы в 60 градусов, можно вырезать из дерева ориентир. Как это выглядит можно увидеть на фото.

Центральный нож затачивается с обоих сторон. Остальные лезвия только с одно края. Но их тоже можно точить с двух сторон.

Вот как выглядит нож для дровокола, который режет сразу на 8 частей:

Его преимущество в том, что если опустить максимально вниз, то нижние лезвия скрываются и он начинает колоть на 6 частей.

А вот как выглядит нож для колки на 4 части. При опускании колит только на 2 части.

Видео о том, как выглядит колка на 8 частей.

Разновидности столов

Видео: гидравлический дровокол своими руками

Экономьте время: отборные статьи каждую неделю по почте

Гидравлический колун

Изготовления данного изделия самостоятельным образом намного сложнее, чем предыдущий тип. Гидравлическая часть является самой сложной частью. Она состоит из гидравлического цилиндра с толкателем. В его состав также входит узел управления потоками гидравлической жидкостью насоса. Еще один компонент – масляной бак вместе с насосом.

Отдельно все эти части покупают в специализированном магазине. Их цена доступная широкому кругу потребителей. В основе изделия состоит рама. Материал его изготовления должен быть максимально прочным. Только так он сможет выдержать механические воздействия.

Определенной схемы по поводу того, как сделать данную модель самостоятельно, нельзя выделить. Выбирая определенные исходные механизмы можно правильно сконструировать модель.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

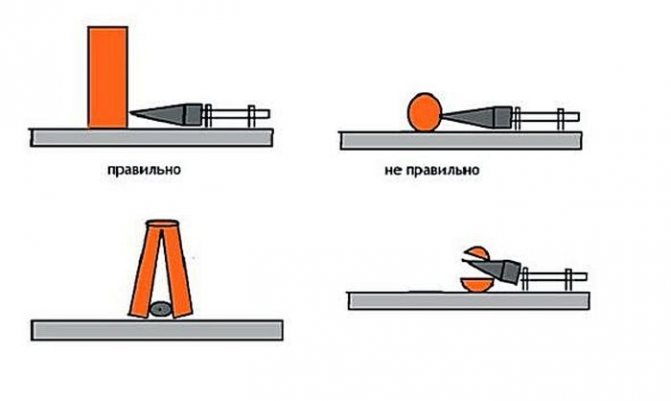

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Техника безопасности при колке дров

Стоит придерживаться следующих рекомендаций:

Работать нужно только в закрытой обуви, чтобы отскочивший кусок полена не травмировал ногу.
К конусному механизму бревна надо подавать вертикально.
Колку дров следует проводить вдали от домов, людей, животных, зон отдыха, чтобы не нанести вред усадьбе, окружающим.
Позиция кольщика должна быть устойчивой, ноги на ширине плеч.
При работе с винтовым дровоколом перчатки не используются. Вращающийся винт может зацепить перчатку и вместе с ней затянуть руку

Это же касается и свисающих частей одежды.

В самодельном винтовом агрегате важно предусмотреть аварийную остановку. Для этого его оснащают педалью или аварийной кнопкой

Причем просто отключить его от сети недостаточно, ведь вал и дальше какое-то время будет продолжать крутится. Нужен специальный электромагнитный тормоз в замкнутом состоянии.

Выбирая изделие для колки дров на дачу, предпочтение стоит отдать механическим видам или гидравлическим, работающим на бензине. Обойдутся они недорого, а производительность получится высокой. Альтернатива ‒ сделать один из этих видов самому.

Чем отличается заводская модель от самодельной?

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько  раз дешевле заводской. Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

В таблице представлены некоторые модели и их цены:

Изображение	Модель	Стоимость, руб.
	RedVerg RD-LS 25-37 E	14 970
дровокол RedVerg RD-LS 25-37 E
	Al-KO KHS — 5204	22 460
дровокол Al-KO KHS — 5204
	Ryobi RLS5A	23 720
дровокол Ryobi RLS5A
	Champion 5000	20 300
дровокол Champion 5000
	Patriot CE 5322	21 000
дровокол Patriot CE 5322
	MTD LS 550	230 000
дровокол MTD LS 550

Для коммерческого применения и для производства лучше приобрести заводской агрегат. Выбор разновидности двигателя, варианта расположения бревен и типы колуна зависят от персональных нужд и предпочтений. Модель ручной сборки можно со временем видоизменять и создавать более оригинальные устройства.

Итоги

А вы уже смастерили себе дровокол?

Конечно!Хочу попробовать

Создание приспособлений для заготовки дров займёт время, но позволит сэкономить средства и получить универсальное устройство. Для изготовления понадобятся доступные материалы, имеющиеся почти в каждом хозяйстве. Результат зависит от фантазии, смекалки владельца и навыков владения ручным инструментом.

• Какой триммер лучше: электрический или бензиновый? Обзор моделей и советы по выбору
• Культиваторы для огорода: бензиновые, электрические, ручные. Как выбрать лучший?
• Компостеры для дачи: лучшие модели, как выбрать. Делаем компостер своими руками
• Как выбрать генератор для дачи. Рейтинг моделей генераторов. Бензиновые, дизельные
