Как подсоединить две розетки от одного провода

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Размеры и характеристики

Характеристики детекторов важны. Они помогут сделать правильный выбор при покупке:

• Локализация объекта. Эта особенность позволяет приблизительно и неточно определить расположение кабеля под стеной. Особенно, проблемы могут быть тогда, когда поверх кабеля нанесена мокрая штукатурка. Поэтому подобные механизмы, стоимостью до 1000 рублей, если и применяют, то для поиска крупных объектов.
• Поиск на глубине. Этот показатель напрямую зависит от плотности. В основном, дело имеют с бетонными стенами, плотность которых тем больше, чем лучше качество бетона. Соответственно, чем выше плотность, тем хуже проницаемость и ниже глубина обнаружения. В стенах из пеноблоках, напротив, всегда лучше находится кабель даже на 10 см. С другой стороны, средняя глубина залегания редко превышает 3-4 см. Но прибор нужно всегда брать с запасом мощности.
• Автоматическая подстройка. Эта возможность позволяет убирать помехи, а также повышать/понижать интенсивность образования магнитного поля, распространения ультразвука или работу электромагнита. В какой-то степени это экономить энергию батарей, что продлевает срок их службы без замены. Современные приборы позволяют изначально выставлять тип материала стен, чтобы увеличить точность подстройки при работе.
• Поиск поврежденного участка. Другими словами – это обрыв. С цепью на 220 и 380 вольт это получится разве что тогда, когда нет короткого замыкания. В остальном, такая функция удобна для того, чтобы находить обрыв в теплом полу. Это поможет с минимальным количеством затрат на ремонт локализовать проблему и устранить ее в короткие сроки.

Что касается размеров, то они сугубо индивидуальны и зависят от конкретного производителя. Зачастую они не превышают 10-15 см в длину, 5-7 в ширину, удобно лежат в руке, весят не более 500 грамм. Их удобно транспортировать в кармане куртки или возить с собой в багажнике автомобиля.

Материалы и инструменты

Перед началом работ следует запастись всеми необходимыми материалами, комплектующими изделиями и инструментами.

Для монтажа понадобятся:

• Перфоратор или ударная электродрель для устройства посадочного места, куда будет устанавливаться подрозетник.
• Кабель для перемычек.
• Индикаторная отвертка. Необходима для того чтобы определить фазный и нулевой провод.
• Подрозетник, лучше Legrand, изготовленный из прочного огнеупорного пластика или металлический.
• Мультиметр. Нужен для замеров напряжения на участках электрической цепи, где планируется подключение.
• Моноблок, выполненный в виде двойной розетки.
• Отвертки с крестовой или плоской рабочей частью, в соответствии с используемыми саморезами.
• Саморезы или другой подходящий крепеж, используемый при установке розетки в установочную коробку.
• Острый канцелярский нож, с помощью которого осуществляется зачистка изоляции проводников.
• Изолента для защиты соединений и открытых частей.
• Гофрированная трубка. Ее использование не обязательно, но желательно для обеспечения дополнительной электробезопасности.

Поделки из бумаги в детском саду: «Осенние листья»

Подготовка перед монтажом новой розетки

Пробейте штробу (канал) для прокладки провода к розетке. Для этого используется перфоратор или штроборез. Заложите провод в штробу. Желательно использовать гофрированную трубу, это позволит при необходимости произвести замену провода без удаления штукатурки.

• Назначение и принцип работы дифференциального автомата: правила выбора, конструкция и особенности установки устройства

• Разновидности и схемы подключения ТВ-розетки: выбор, монтаж, подключение и размещение ТВ-розеток

• Для чего нужна термоусадочная трубка: виды, описание, применение, маркировка и принцип действия

После укладки провода заделайте штробу раствором. Подключать провод к распределительной коробке следует только после монтажа розетки. Далее необходимо подготовить посадочное место для розетки.

Двойная розетка может иметь 1 или 2 внутренних стакана. Соответственно потребуется подготовка необходимого количества отверстий. Для создания посадочных мест обычно используют специальную насадку для перфоратора – коронку.

Измерьте размер внутренней части розетки и сделайте отверстие подходящего диаметра, выбрав соответствующую коронку. При этом отверстие должно быть на 2-3 мм больше диаметра подрозетника. Глубина выемки должна позволять полностью спрятать внутреннюю часть розетки в стене.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике

Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант. Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу

Наконец ее суппорт соединяется саморезами с корпусом установочной коробки

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Правила выбора газового шланга

Отличия по системе фиксации

Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.

Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.

И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.

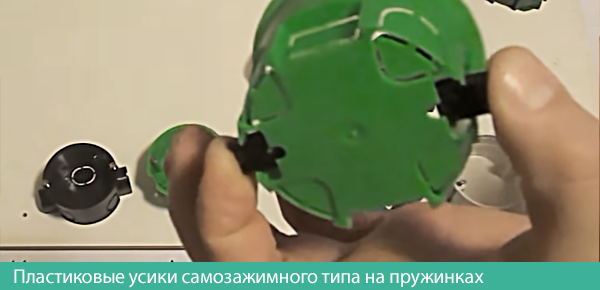

Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.

Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.

Краткий обзор характеристик и цен

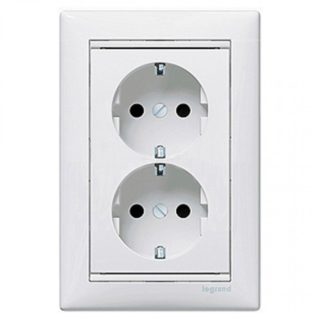

Legrand Valena

На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

• Legrand Valena — заземление, винтовые клеммы, 16 А, IP20, 375 руб;
• Legrand Valena Allure — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 650 руб;
• Legrand Etika — заземление, винтовые клеммы, 16 А, IP20, 185 руб;
• Legrand Quteo — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 220 руб;

• Legrand Quteo — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 525 руб;

• Schneider Electric Duet WDE000120 — без заземления, винтовые клеммы, 16 А, IP20, 110 руб;
• Schneider Electric Duet WDE000226 — заземление, пружинные клеммы, защитные шторки, 16 А, IP20, 130 руб;
• Schneider Electric W59 — без заземления, винтовые клеммы, 16 А, IP21, 100 руб;
• Schneider Electric Rondo RA16 — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 250 руб;
• Viko Yasemin — заземление, винтовые клеммы, 16 А, IP20, 85 руб.

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В) Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

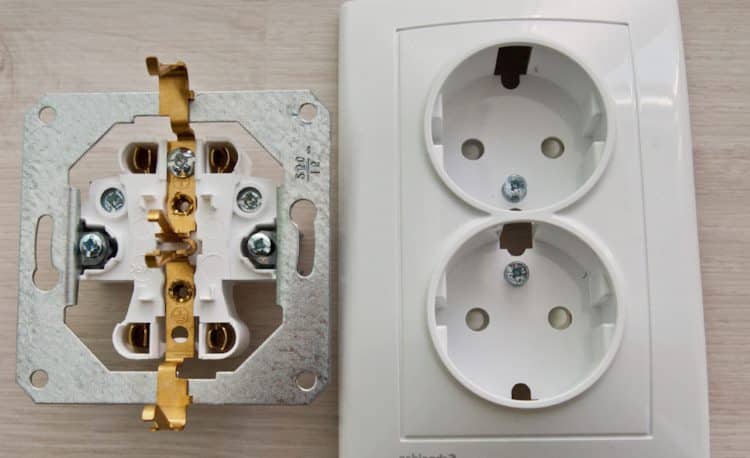

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Разновидности

Розетки классифицируются в зависимости от особенностей конструкции:

1. Закрытые и открытые модели. Первые рекомендуется использовать в комнатах для детей. Вторые же классические розетки без закрывающих шторок.
2. Варианты с заземлением или без него. В первом случае владелец дома обеспечит защиту от перепадов напряжения. Приборы будут в целости и сохранности.
3. Накладные и скрытые изделия. Первые устанавливаются взамен существующих розеток, а вторые монтируются во время ремонта, предусматривается их расположение еще при создании проекта.
4. Встречаются и запрограммированные модели, полярные или стандартные. Запрограммированные устройства включаются и отключаются согласно установленному таймеру. Но чем проще конструкция, чем меньше функционала, тем проще их установка. Выбор модели напрямую зависит от того будет ли монтаж производится своими усилиями или с помощью мастера.

Каждый тип со своей маркировкой, что позволяет подобрать подходящий вариант. Например, «А» указывает, что прибор американского производства, а вот «В» подтверждает наличие заземляющего контакта. Корпус каждой розетки выполнен из прочного термического пластика. С декоративной точки зрения используются вставки, изделия выполняются в разных цветах.

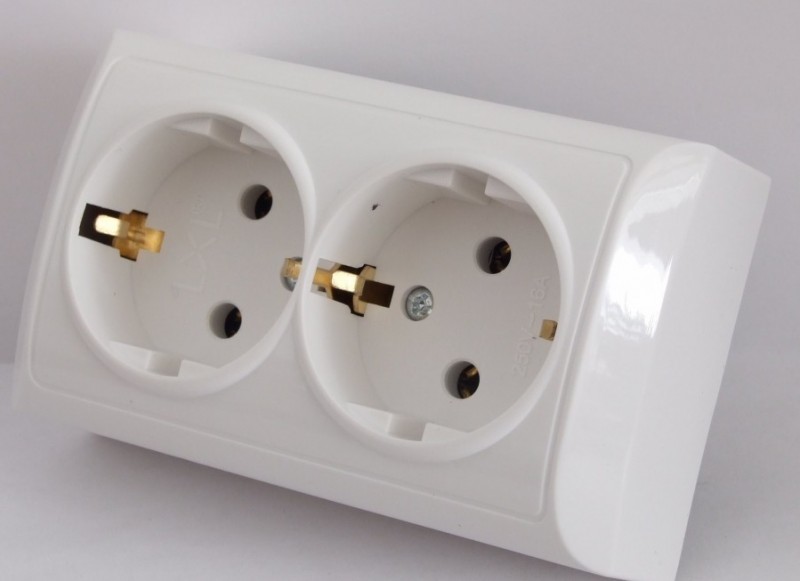

Накладная 2 х местная с заземлением

На корпус такой модели выводятся контакты, которые необходимы для защиты электроприборов. Защищает такая розетка и человека от возможного пробивания тока, который может случайно оказаться на пластиковом корпусе.

Для монтажа такой розетки не нужен дополнительный ремонт в квартире, она устанавливается взамен любой обычной модели.

Проходная сдвоенная с крышкой

Условия эксплуатации прибора тоже определяют его выбор. Корпус устройства с закрывающейся крышкой, что позволяет защитить контакты от влаги. Маркируется такое изделие IP-44

Если же розетка будет использоваться на улице, стоит обратить внимание на изделие с маркировкой P-55. Прочный корпус защищает от влаги и пыли

Внутренней установки

Внутренняя установка требует планирования размещения устройства еще во время ремонтных работ. В таких вариантах отверстия скрыты за шторками, которые в момент подключения сдвигаются в сторону. Такие розетки заземлены, ведь в помещении могут находиться детки. Только при одновременном нажатии срабатывают шторки. Даже если просунуть в розетку инородный предмет, она не сработает, потому опасности совсем не несет. Поэтому модели закрытого плана настолько популярны среди разновидностей двойных розеток.

Подготовительные работы

После выбора схемы подключения и места монтажа, потребуется выполнить еще несколько обязательных действий. В большинстве случаев моноблоки устанавливаются на место старого устройства. С этой целью потребуется демонтировать имеющуюся одиночную розетку и установочную коробку.

Перед началом демонтажа нужно обесточить квартиру с помощью автоматических выключателей. После этого розетку можно демонтировать. Эта процедура выполняется легко: от клемм отсоединяются проводники и выкручиваются лапки, фиксирующие прибор. Новая розетка тоже разбирается на основные конструктивные элементы.

Если монтаж двойной розетки в один подрозетник планируется на новом месте, в стене нужно просверлить новое отверстие. Для этого на перфоратор устанавливается коронка. Ее диаметр должен быть немного больше, чем подрозетник. Сверление бетона осуществляется в ударном режиме, кирпича и гипсокартона – в обычном. Отверстие должно быть такой глубины, чтобы подрозетник становился заподлицо с поверхностью стены. Остатки материала из середины аккуратно вычищаются молотком и зубилом, чтобы не повредить подведенный провод.

Далее все кабели заводятся в подрозетник через монтажные отверстия. Затем установочную коробку можно вставлять в посадочное место. Дорогие изделия крепятся с помощью боковых держателей, которые идут в комплекте или приобретаются отдельно. Модели попроще закрепляются с помощью шурупов.

Дополнительная фиксация обеспечивается алебастром, который закладывается в нишу перед установкой коробки. Одновременно производится выравнивание изделия с помощью строительного уровня. Излишки раствора убираются шпателем или ножом. После полного высыхания можно приступать к установке розетки.

Особенности подключения

Лучшее решение для покупателя газовой плиты — доверить установку профессиональному мастеру-газовщику. При таком подходе в полной мере гарантируется безопасность эксплуатации прибора, а при возникновении проблем будет действовать гарантия производителя. При самостоятельном подключении плиты владелец берет на себя всю ответственность и лишается гарантийного обслуживания.

Краткий порядок действий при подключении газового прибора:

1. Подготовительные мероприятия. Ознакомиться с комплектацией и докупить недостающее. При необходимости приобретаются следующие комплектующие: паронитовая прокладка, диэлектрик, заглушка, штуцер — уголок, переходник-футорка.
2. Монтаж начинают с установки всех необходимых передников и заглушки.
3. Диэлектрик вкручивают в газовый кран, и на него (или переходную футорку при наличии) накручивают шланг. При помощи рожкового ключа плотно затягивают соединение, стараясь не сорвать резьбу.
4. На выходе плиты располагают паронитовую прокладку и прикручивают второй конец шланга к прибору при помощи гайки.

5. По окончанию работ необходимо проверить плотность соединений при помощи мыльного раствора. Если при подаче газа мыло на стыках не пузырится, значит, нет протечки. Плитой можно пользоваться.

Установка выключателей

Существенных отличий в монтаже копруса выключателей нет, главное сориентироваться с различными моделями
кнопок, разобраться с защелкиванием пластиковой накладки под кнопками. Все эти мелочи легко осознать в
процессе

Мы же обратим внимание на другие моменты.

Вот первый момент, где порой «тупят» даже опытные мастера — если положение вкл/выкл на установленном
выключателе не соответствует привычному, откручивание и перекидывание проводов не поможет!. Нужно
банально перевернуть весь выключатель, а рамку с кнопками оставить как есть.

Для Русского человека привычное положение клавиш: когда верх клавиши утоплен — свет горит, утоплен низ —
свет выключен. Самое интересное, что видимо у европейцев наоборот: при установке выключателей, ориентируясь
по надписи на металле, при нажатой вверх клавиши свет выключен. Здесь два выхода — привыкать к европейским
стандартам или попросту устанавливать выключатели надписями вверх ногами! При этом крышки ставятся правильно
в обоих случаях и не нарушают эстетику.

Для устранения последних сомнений скажу: в одноклавишных выключателях абсолютно не важно, как подключать
два провода к двум клеммам!. Прошу не путать с двух и трех-клавишными выключателями! Исключение составляют
выключатели с неоновой подсветкой.

У многоклавишных выключателей провода путать нельзя. Один контакт всегда общий и несколько индивидуальных, их
количество соответствует числу клавиш. К общему подключается фаза, к остальным клеммам прикручиваются
соответствующие проводники. Чтобы наверняка знать, какой проводник какой лампочке соответствует, перед установкой,
при включенном электричестве следует аккуратно позамыкать фазу на другие проводники.

Часто бывает, что выключатели размыкают ноль вместо фазы. Манипуляциями с выключателями этого не исправить и
придется делать по обстоятельствам: общий ноль, а фазы это группы.

При установке выключателей с подсветкой следует знать несколько моментов. Подсветка может стать причиной
мигания или тусклого свечения светодиодных ламп. Если подсветка выключателя выполнена на неоновой лампе, а не
на светодиоде — клавиши будут светиться только при правильном подключении фазы — она должна попадать на
контакт с лампой. Другими словами, добиться свечения клавиш можно путем перекидывания проводов местами (не
актуально для многоклавишных).

Обустройство

Открытий тип предполагает прокладку по полу, стенам или потолкам. Можно также все аккуратно уложить в короба, трубы и под плинтуса. Большое количество розеток можно закреплять одинарным шлейфом параллельно или звездочкой через коробку распределения. Решается от того, сколько вы собираетесь расходовать кабеля, а также от мощностей всех электрических приборов в вашем доме.

Разводка проводов и подключение

Перед началом подключения необходимо очистить жилы кабеля от изоляции. Эта операция выполняется острым ножом. Длина провода не должна быть слишком большой, обычно она составляет не более 12 см. Сами жилы очищаются от изоляции примерно на 1 см. Если провода слишком короткие, то они удлиняются.

Пока не начался монтаж двойной розетки определяется маркировка кабелей по принадлежности. Коричневым или красным цветом окрашивается фазный проводник, реже его окраска бывает черной или белой. Нейтральный провод заключается в изоляцию голубого или бело-синего цвета. Заземляющий проводник всегда окрашен в традиционный желто-зеленый цвет.

Однако, иногда цветовая гамма нарушается, поэтому рекомендуется выполнить измерения. Для этого используется индикаторная отвертка, которая поочередно касается оголенных проводов. На фазном проводе световой сигнал загорается, а на нулевом такой сигнал будет отсутствовать.

Перед тем как начнется установка двойной розетки помещение нужно обесточить с помощью автоматического выключателя. При отсутствии возможности отключить лишь одно помещение, полностью обесточивается вся квартира. В месте выхода провода, где будет подключаться двойная розетка, необходимо еще раз проверить наличие или отсутствие напряжения.

Провода скручиваются между собой непосредственно внутри подрозетника. Соединение оголенных концов осуществляется методом пайки или с использованием специального латунного контакта. Во втором случае последующая эксплуатация розетки становится более безопасной.

Разводка и подключение проводов к розетке, оборудованной заземлением, выполняется по установленным правилам. Правые клеммы отводятся для фазного провода, а левые – для нейтрального. Подключение заземляющего кабеля выполняется на верхнюю и центральную клеммы розетки. В центральной клемме имеются усики, чаще всего выступающие за пределы корпуса. Крепление заземляющего контакта осуществляется по такой же схеме, которая используется для фазы и нуля.

Запрещается крепление на общую пластину фазного и нулевого провода, так как это приведет к короткому замыканию и выходу из строя всей электропроводки.

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

• открытый – предполагает прокладку проводов на поверхности стены;
• закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Советы по выбору двойных розеток

При выборе двойных розеток обращайте внимание на качество их исполнения. Изделие должно быть выполнено из достаточно толстого пластика, не иметь каких-либо дефектов, трещин и сколов

Обращайте внимание на контакты. Они должны быть произведены из толстого металла.

Проверьте контакты на гибкость, лучшей двойной розеткой будет та, контакты которой не гнутся, а пружинят. Если после изгибания контакт остался в изогнутом положении – это некачественная и небезопасная розетка. В качественной розетке после изгибания контакт вернется в исходное положение.

Также контакты можно проверить магнитом. В качественных розетках используются контакты из не магнитящихся сплавов. Если контакты магнитятся – это некачественная розетка.

Ключевой параметр – максимально допустимая мощность, проходящая через розетку. Учитывайте мощность подключаемых приборов.

Обычно бытовые розетки рассчитаны максимум на 3,5 кВт (16 А). Мощность приборов не должна превышать максимально допустимую пропускную мощность розетки.

Двойная розетка: комфорт и красота в доме

В помещении, где предстоит подключение сразу же нескольких электронных приборов, катастрофически не хватает розеток. Чтобы решить проблему, устанавливают двойную розетку.

Во-первых, это практично, а во-вторых –это более привлекательный вариант, чем подключение фильтра и других устройств. С каждым годом изделие совершенствуется и разрабатываются новые варианты с применением инноваций. Поэтому современный рынок предлагает большое разнообразие моделей, от чего и зависит вариант подключения приборов.

Это интересно: Управление люстрой и светильниками в спальне с двух мест — рассмотрим досконально

С металлической оплеткой

Имеет оптимальное соотношение цены, качества и долговечности. Шланг изготавливается из вулканизированной резины и армируется текстильной нитью. Внешняя часть представляет собой металлическую оплетку.

Один из самых распространенных вариантов, популярность которого связана со многими положительными качествами, в числе которых:

• высокий уровень надежности;
• простота монтажа;
• более продолжительный срок эксплуатации по сравнению с резиновыми изделиями;
• большой выбор длин и диаметров;
• допустимая температура имеет широкий диапазон от -35 до + 50 градусов;
• неприхотливость в эксплуатации.

С другой стороны, изделие отличается сниженным уровнем электроизоляции из-за оплетки из металла.

Порядок крепления подрозетника

Двойной подрозетник с подведенными к нему электрическими проводами прикрепляется к розетке посредством держателей, расположенных на боковых гранях. Эти приспособления не всегда входят в комплект устройства, и в таком случае их нужно приобретать отдельно. Существуют также модели без фиксирующих лапок, которые привинчиваются к розетке и стене с помощью шурупов.

Чтобы обеспечить высокую надежность крепления, лучше дополнительно воспользоваться цементным раствором или алебастром. Дело в том, что двойной подрозетник испытывает сильную нагрузку, и крепления устройства могут ослабевать и расшатываться в процессе его эксплуатации. Это приводит к вываливанию подрозетников с оголением проводов и возникновению опасных аварийных ситуаций.

Смешайте сухой алебастр с водой, чтобы получить густую однородную массу, напоминающую по консистенции сметану. Лучше всего разводить раствор небольшими порциями, работать с которыми будет более удобно. Поместите материал в то место, где подрозетник будет соприкасаться со стеной. Для обеспечения хорошего схватывания смеси с поверхностью предварительно смочите внутренние края ниши водой. Примерно через 20-30 минут после нанесения алебастра можно приступать к установке внутренней части устройства. Поместите «стакан» в подготовленную нишу, хорошо прижмите и выровняйте его положение, используя уровень и молоток.

Если между подрозетником и стеной образовались щели, заполните их остатками алебастра. Снимите ножом наплывы, пока гипс не обрел абсолютную прочность. Разместите в правильном положении розетку и, убедившись, что устройство находится в окончательном положении, закрепите его с использованием винтов. Если нужно скорректировать уровень, воспользуйтесь круглогубцами.

Остается только приложить сверху лицевую панель и зажать ее при помощи шурупов. Корпус будет закрывать неприглядную часть розетки и защищать ее от возможных повреждений. Как только розетка будет полностью установлена, включите автоматы на щитке и проверьте работу электрооборудования. Начать тестирование лучше с подключения небольших по мощности приборов, например, малогабаритной бытовой техники или настольной лампы. Это позволит системе набрать оптимальную мощность для работы в более серьезных условиях, а также избежать серьезных последствий при наличии ошибок в процессе установки розетки.

Заключение

Заключение

Подведём итоги, какие же модели топовые в отдельных категориях:

• лучший бюджетный прибор – ADA instruments Wall Scanner 50;
• оптимальное соотношение цены и качества – DIY duwi;
• лучший профессиональный сканер – CEM LA-1012.
