Установка розетки с заземлением

Различные варианты подключения блока розеток

Работы, связанные с электросетями и коммутационными приборами требуют специальных знаний и определенных навыков. Существует два способа подключения розеточного блока:

• последовательное, оно же шлейфовое;
• параллельное, другое название – звездой.

Схема последовательного подключения блока розеток

Отличительной особенностью такой схемы является то, что каждый элемент конструкции (электроточка) запитывается от предыдущего, а тот в свою очередь – от своего предшественника. Иными словами, розетки соединяются, как лампочки на гирлянде – к сети подключается только первая, а остальные коммутируются с ее контактами последовательным способом: фаза – с фазой, нуль – с нулем. Связующими звеньями в этой цепи выступают перемычки (шлейфы).

Обычная розетка рассчитана на токовую нагрузку до 16 А

Однако в предложенной схеме данный показатель не может быть применен для каждого разъема, так как здесь принимается во внимание общее суммарное значение силы тока на всех точках. Следовательно, такой вариант подходит для запитывания группы приборов с незначительной мощностью. Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать

Недостатком шлейфового варианта является зависимость элементов цепи друг от друга, а соответственно общая уязвимость – в случае обрыва или повреждения одной из перемычек, все последующие звенья перестают функционировать.

Схема параллельного подключения блока розеток

В отличие от предыдущего способа, соединение звездой подразумевает независимую подводку провода к каждой составляющей ячейке блока. То есть в распределительной коробке производится расщепление фазного и нулевого проводников на отводы (количество соответствует числу разъемов), которые направляются к соответствующим контактам прибора. Например, если устройство состоит из трех ячеек, то в кабель канал, проложенный от коробки до места монтажа, помещается три фазных и три нулевых провода.

Схема параллельного подключения

«Звезда» обладает тем преимуществом, что при повреждении или выходе из строя одного из элементов, остальные будут работать в прежнем режиме, обеспечивая электроэнергией свои потребители. Недостатком такого способа коммутации можно считать относительную сложность монтажа и сравнительную дороговизну проводки из-за необходимости использования дополнительных проводов.

Варианты конструкций

Производители предлагают классические венские стулья, сделанные из гнутой древесины, а также современные металлические модели. Они выполнены в той же конфигурации, но из более прочного материала. Такие стулья реже нуждаются в ремонте и восстановлении.

Обтекаемая и сглаженная форма конструкции этих стульев с разной цветовой тонировкой отлично вписывается в интерьер столовой, гостиной, детской или кухни.

Классические стулья бывают:

• без подлокотников с жесткими сиденьями;
• без подлокотников с мягкими сиденьями;
• с укороченными подлокотниками, которые соединены со спинкой;
• полукресла с широкой спинкой и длинными подлокотниками.

Монтаж розетки своими руками

Существует два типа прокладки линий, скрытая и поверхностная. Главным параметром при выборе, будет характеристики помещения в котором будет производиться монтаж.

Поверхностная проводка монтируется поверх стены, разными способами крепления. Плюсами такого варианта являются:

• При наружном монтаже потребуется меньше сил и денежных средств на косметический ремонт и сокрытие следов прокладки линии.
• Не придётся делать штробу в стене.
• Потребуется меньше времени для монтажа.

Недостатки:

• Отсутствие эстетики, при прокладывании линии поверх стены, даже при использовании коробов и кабель каналов.
• На такую проводку будут влиять внешние факторы и также имеется риск повреждения провода.

При обустройстве проводки открытым методом есть разные варианты прокладки провода, по поверхности потолка или стены, в специальных коробах, плинтусах и пластиковых или металлических гофрах.

Последовательное подключение розеток производится при помощи шлейфа или по методу звезды с помощью распределительной коробки. Выбор зависит от возможности кабеля, удобства монтажа и требуемой подачи мощности на электроприборы.

Для обустройства скрытой розетки для начала делается борозда в стене, куда устанавливают провод, далее производится монтаж подрозетника. Для его установки потребуется цилиндрическое углубление в стене, оно выполняется при помощи специализированного бура дрели, так называемой коронки. Для этого необходимо:

1. Произвести разметку местоположения будущего места установки розетки, соблюдая требования электробезопасности: от потолка минимум 150 мм, от мест установки газового оборудования до сетей электропитания — не менее 500 мм.
2. Закрепить коронку в дрель, и начать сверление по разметке.
3. Закончить процесс сверления, когда основание коронки упрётся в стену.
4. При помощи зубила либо перфоратора сделать выборку сердцевины отверстия.
5. Выровнять тыльную часть отверстия.

Далее, требуется произвести примерку подрозетника. В случае если он заходит в отверстие и держится плотно, нужно удалить заглушки и завести кабель внутрь, и после этого всю тыльную сторону подрозетника заполнить раствором алебастра и закрепить окончательно в отверстии до момента засыхания раствора.

Какой клей выдерживает большие нагрузки?

Обустройство

Открытий тип предполагает прокладку по полу, стенам или потолкам. Можно также все аккуратно уложить в короба, трубы и под плинтуса. Большое количество розеток можно закреплять одинарным шлейфом параллельно или звездочкой через коробку распределения. Решается от того, сколько вы собираетесь расходовать кабеля, а также от мощностей всех электрических приборов в вашем доме.

Безопасность и инструмент

1. Прокладка кабеля, установка точки питания проводятся после полного отключения автомата или пробок. С помощью индикатора убеждаются, что прибор обесточен. Лучше применять сразу два индикатора для гарантированного получения результатов проверки и во избежание нежелательных последствий.
2. Учитывают состояние распределительной коробки, к которой подведены исходное гнездо, сама точка питания. Повреждённые экземпляры в работе не используют.
3. Стену, где уже проложена проводка, не долбят, не сверлят, не режут.
4. Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
5. Любой контакт между отвёрткой и кабелем фазы или нуля приводит к замыканию в сети.
6. Розетки устанавливают на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
7. Рассчитывают мощность подключаемых устройств, сложив их вместе. Результат сравнивают с общей пропускной способностью сети.

Внимание
Монтаж проводки, сетевого гнезда своими руками производится при условии, что установка и настройка распределительного щитка в доме или квартире выполнялись профессионалом. Подключение без специального образования опасно для жизни

Для того, чтобы добавить розетку, потребуются

• маркер;
• линейка;
• уровень;
• пассатижи;
• отвёртки, одна из которых — с индикатором тока.

как установить розетку в гиспокартонеДля замазывания промежутка между стеной и коробкой понадобятся

• узкий шпатель;
• ёмкость для строительной смеси;
• грунтовка.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Пошаговая инструкция для подключения розетки с заземлением

• В первую очередь необходимо отключить помещение от электропитания.

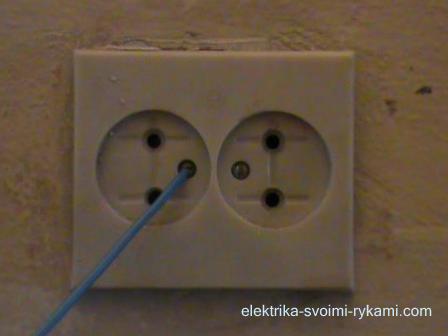

• Необходимо убедится, что электрический ток не поступает в сеть. Это можно сделать с помощью вольтметра или индикаторной отвёртки.
• Демонтировать старую розетку. Это делается следующим образом. Необходимо открутить винт который располагается в центре гнезда для вилки на корпусе изделия и снять крышку, ослабить винты зажимов крепления, вытянуть розетку из подрозетника и отключить или обрезать подключённые провода.
• Очистить подрозетник от мусора или при необходимости заменить на новый.
• Снять внешнюю изоляционную оболочку кабеля на 20 — 40 миллиметра от края. Зачистить от изоляционной оболочки жилы на 3-5 миллиметров (в зависимости от клемм).
• Подключить оголённые концы фазы и ноля к клеммам контактов для вилки и зажать винтами. Затем жёлто-зелёную жилу подключит к элементам заземления и так же зажимается винтами клеммы.

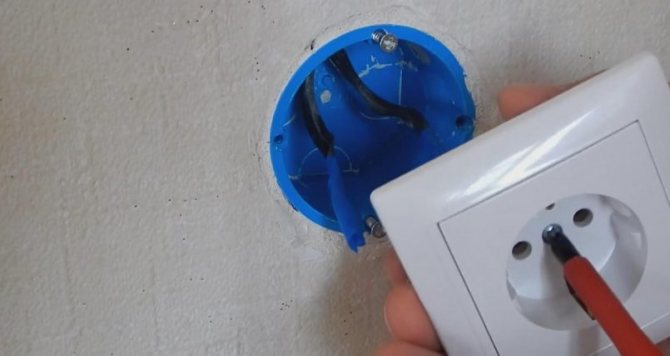

• Установить розетку на место и зажимая винты крепления добиться полной фиксации розетки в подрозетнике.
• Установить крышку корпуса.

Монтаж накладных розеток с заземлением отличается от вышеуказанного только методом крепления изделия к стене. В случае если в помещение заходит двух или трёх фазная проводка, то принцип подключения двойных и тройных розеток с заземлением немного меняется.

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

Прокладка проводов и кабелей осуществляется:

• по стеновой или потолочной поверхности;
• с использованием коробов;
• с применением труб;
• внутри электрических наличников;
• внутри плинтусов.

Открытая проводка

Подключать несколько быстроразъемных конструкций можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки.

Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Гнезда с заземлением

Патроны такого типа встречаются в современных домах и квартирах. В последние годы специалисты уделили много внимания безопасности при эксплуатации электрических приборов. Впоследствии появились гнезда с защищающей схемой.

Главная функция заземления — безопасность пользователя при скачке электрического напряжения. Когда вилка вставляется в оснащенное устройство, она сначала касается клемм, а потом подключается к электричеству. Если провод поврежден, ток не навредит человеку при прикосновении. Когда напряжение будет мощным, потребитель может получить удар током, но он будет очень незначительным, появятся лишь мгновенное неприятное ощущение и легкий испуг. Это малая часть вреда, который можно получить после соприкосновения с поврежденным проводом, подключенным к устройству без заземляющей схемы.

Разделяют 2 вида защитных структур:

1. Наружный (видимый)
2. Внутренний (невидимый).

Приборы с наружным видом имеют 2 металлических контакта, которых касается вилка при подключении. Расположены они по противоположным краям окружности. Прибор заземляется еще до того, как подключился к электрическому току. Проводник отводит на себя напряжение и не дает ему ударить человека.

Устройства с защитой имеют внутри 3 провода, вместо 2 стандартных. Заземляющим проводником, чаще всего, выступает медная проволока.

Розетки с внутренней безопасностью устанавливаются в помещениях со скрытой электропроводкой. Эта разновидность прибора встречает реже, только в недавно построенных домах и квартирах.

Чтобы узнать, оснащена ли электропроводка в помещении дополнительной защитой, необходимо обратиться к обслуживающему специалисту. Без заземляющей системы об установке оборудования с такой конструкцией не может идти и речи.

Самостоятельно устанавливать, менять или разбирать патроны запрещено, если пользователь не имеет знаний и навыков в этой сфере.

Когда запрещено подключать заземление к розеткам

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного. То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается, и он выглядит обесточенным, то есть безопасным.

Во-вторых, жилы проводов в щитке в старых зданиях с двухпроводкой как правило не отличаются по цвету. В связи с чем любой специалист по электрооборудованию, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? В этом случае при подключении просто задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Особенности приборов с заземлением

Розетка с дополнительной функцией заземления имеет ряд особенностей. Основная заключается в том, что первыми в работу вступают именно заземляющие контакты, а затем токопроводящие элементы. Внешне наружная розетка с заземлением отличается от обычной тем, что в ее конструкции присутствует контакт заземления.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

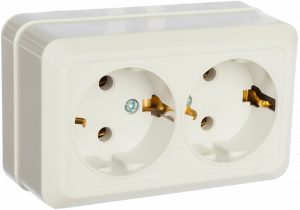

Накладная розетка с заземлением предназначается для открытой проводки. Поэтому, если в вашем доме присутствует открытая проводка, тогда этот вариант подойдет лучше всего.

Зачем нужна кромка

Многие считают, что этот элемент необходим исключительно для красоты и более аккуратного внешнего вида. В действительности же, кромка, конечно, выполняет декоративную функцию, но это не основное ее назначение. Главная задача кромки — это защита мебели от попадания влаги. Кухня — мокрая зона в доме, а потому здесь этот аспект особенно важен, и закрыть торцы с помощью такой хитрости — это необходимость. Кроме того, если торцы изделия будут прикрыты, то выделения формальдегида из материала ДСП не навредят здоровью человека.

В действительности же, кромка, конечно, выполняет декоративную функцию, но это не основное ее назначение.

Есть альтернативный вариант, который можно использовать вместо клеящихся кромок — это торцевые накладки. Их установка — достаточно простой процесс, но некоторые элементы в таком случае могут выглядеть лишними и навредить внешнему виду изделия.

Есть альтернативный вариант, который можно использовать вместо клеящихся кромок — это торцевые накладки.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление

Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т

д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Читать далее: Сколько ампер в розетке

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Устройство розетки

Принцип строения розеток с заземлением и без сравнительно одинаков. С одной небольшой разницей, во внутренних или накладных розетках с заземлением по бокам гнезда для вилки встроенные металлические контакты заземления.

Полное устройство розетки таково. На керамическом или трудно воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на основу крепятся элементы заземления и зажимы крепления к подрозетнику (в накладных приборах таких зажимов нет). И всё это закрыто трудно воспламеняемым пластиковым корпусом. Накладные розетки полностью, а внутренние только та часть которая не находится в стене.

Варианты самодельных устройств

Сборка детекторного устройства должна производиться по строго определенной принципиальной схеме. Один из вариантов подразумевает использование полевого транзистора. Акустический компонент схемы рассчитан на сопротивление от 30 до 60 Ом. Второй резистор рассчитан на сопротивление 2 МОм, предусматривается также 2 конденсатора — на 5 и на 20 мкФ.

Чтобы сделать устройство, нужно приготовить:

канифоль;

динамик сопротивлением 1,6-2,2 кОм;

собственно транзистор полевой (подойдут модели КП 103, КП 303, Кт 315).

Роль динамика очевидна — он станет издавать звук, усиливающийся при сближении с проводкой. Подключение аккумуляторной батареи к плате лучше делать через диэлектрический материал.

Есть и альтернативное решение — детектор, в котором используется куда меньшее количество деталей. Простота механизма однозначно будет его достоинством, ведь благодаря ей конструкция получается надежнее. Мало того, упрощение устройства позволяет легче его собрать и настроить перед использованием. Сделать простой самодельный детектор можно, используя:

• батарейку типа «крона» с клеммником;
• резистор, сопротивление которого составляет 1 кОм;
• кнопку с парой контактов;
• светодиод любого окраса;
• 3 двухполярных транзистора модели BC547 либо аналогичные транзисторы;
• проволоку из меди (сечение ее должно быть сравнительно небольшое);
• электрический паяльник;
• плату макетную;
• припой.

Иногда приходится делать искатели обрыва. Это весьма компактные приборы, а длина антенны у них составляет не более 0,05-0,1 м. Обязательно используется особо чувствительный датчик модели VT1. Когда затвор этого датчика оказывается рядом с проводкой, начинает светиться светодиод. КП 103 надо ставить строго горизонтально. Затвор придется загнуть, иначе над транзистором его не поставить.

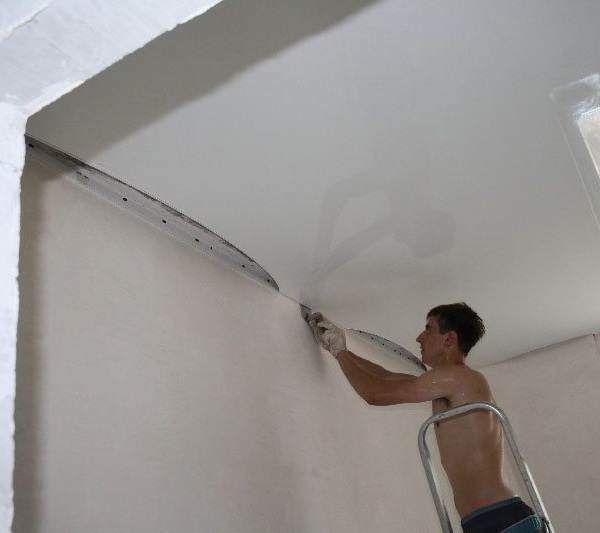

Монтаж потолка до обоев

Натяжные потолки до обоев для клиента выгодно делать по тем же соображениям, которые волнуют монтажников. Натягивая полотно после чистовой отделки стен, они могут:

• загрязнить их
• поцарапать
• заляпать

Ляпы остаются от пальцев монтажников. Дело здесь не в их нечистоплотности. Предстоит натянуть пленку. При недостаточном натяжении, она вскоре провиснет. Необходимую пластичность полотно получает при нагреве.

Температуру в помещении доводят до 70-ти градусов. Для этого используют тепловую пушку. Руки монтажников неизбежно потеют. А еще, именно из-за высокой температуры, в большинстве видео потолочники с обнаженным торсом.

Учитывая риски монтажа потолка после поклейки обоев, заказчикам выгодно искать бригады, у которых перфораторы с пылесосом. Он стоит не меньше самого инструмента. Поэтому с пылесосом перфораторы, зачастую, у фирм. Частники редко могут позволить себе такое оборудование.

Пылесос собирает пыль, которая сыплется из стен при креплении в них профиля. Особенно много грязи, если строение кирпичное, блочное. Тогда используются дюбеля. Чтобы их вогнать, долбятся стены. Если же они деревянные, или из гипсокартона, профиль можно сразу крепить на саморезы.

Стеновая крошка падает на пол, попутно оседая на обоях. Если они светлые, стены кирпичные, а у бригады перфоратор без пылесоса, уборки потом пруд пруди. Хорошо еще, если удастся все оттереть. А если нет?

Большинство фирм включают уборку после монтажа в договор. Но чистота с точки зрения бригады, и хозяев помещения, порой оказывается разной. Это конфликтная ситуация и затяжка сдачи объекта.

Если против стеновой крошки есть прием, а точнее, пылесос, то против жирных ляпов и царапин — нет. Ляпы на потолке бригады обычно протирают. На стенах и замечают не всегда, и убрать не всегда считают нужным.

Поцарапать обои потолочники могут стремянкой и специальным шпателем, которым заправляют натяжное полотно в стеновой профиль. Здесь уже не протрешь. Поэтому, заказывая потолок до чистовой отделки стен, потребитель избегает рисков испортить ее. Однако, есть минус.

Недочет в монтаже маскировочной ленты. Это гибкий плинтус. Он вставляется в зазор профиля, закрывая его просвет меж полотном и стенами. Если на них уже есть чистовая отделка, ленту монтируют во время установки потолка. Если обоев еще нет, плинтус не ставят.

Иначе, его повредят во время подрезки обоев или нанесения штукатурки. Поэтому ленту в мотке оставляют на объекте. Это снимает вопрос, можно ли клеить обои после натяжных потолков. Можно. Но маскировочную ленту потом приходится ставить отделочникам, хозяевам, или монтажникам потолков при повторном выезде на объект.

Демонтируем старую розетку

Перед тем как преступить к работе, нам потребуется отключить подачу электричества.

Теперь, мы можем перейти к демонтажу старой розетки.

Откручиваем защитную крышку розетки. Она крепиться к механизму винтовым соединением, в нашем случае винтика два.

 Перед нами механизм розетки.

Слева и справа находятся два винта, которые приводят в движение распорные лапки. С их помощью  механизм  розетки фиксируется в подрозетнике.

Сверху и снизу механизма расположены два контактных винта, с помощью которых подсоединяются провода и на которых собственно и находится напряжение.

Перед тем, как извлечь из подрозетника механизм и отсоединить провода, необходимо, с помощью указателя напряжения, убедиться в отсутствии напряжения, которое мы заблаговременно отключили, на токонесущих частях механизма.

Теперь, откручиваем винты распорных лапок и извлекаем механизм наружу.

Отсоединяем провода, отвернув контактные винты. Если провода крепились на винтах и  колечками, распрямляем их. Старая розетка демонтирована.

Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Фото соединения кабелей в распределительной коробке

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Монтаж встраиваемой розетки с заземлением

На первом этапе производится установка подрозетника, который может быть представлен моделями для гипсокартонных или бетонных стен. Помещение обесточивается, после чего производятся следующие действия:

• подрозетник размещается в заранее сделанном в стене отверстии стандартного размера;
• конструкции для гипсокартонных стен крепятся саморезами и пластиковыми зажимами, а для бетона используется способ вмораживания посредством алебастра или других штукатурных смесей;
• зачищается изолирующая часть проводов, выходящих из подрозетника на один сантиметр;
• откручивается винт и снимается крышка с основания;
• провода прикручиваются на клеммы.

Очередность подсоединения должна строго соблюдаться. Сначала выполняется подключение заземления, затем подключается «ноль» и оставшаяся «фаза».

Штробы в стене под электрическую проводу выполняются перфоратором, имеют глубину и ширину в пределах 2,5 см.

Все об оформлении стыков линолеума

Заключение

Подведём итоги, какие же модели топовые в отдельных категориях:

• лучший бюджетный прибор – ADA instruments Wall Scanner 50;
• оптимальное соотношение цены и качества – DIY duwi;
• лучший профессиональный сканер – CEM LA-1012.
