Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

Содержание:

Диван на кухню своими руками

Угол наклона скатов

Уклон двускатной кровли в строительстве задается на этапе проектирования. Конструкции с углом до 30° считаются пологими, 30-45° — со средним уклоном, 45-60° — крутыми.

На выбор наклона скатов определяющее значение оказывают:

  • Ветровые нагрузки. Чем больше подъем крыши, тем выше парусность и сильнее воздействие ветра. В районах, где часто бушуют ураганы, оптимальный угол 15-20°.
  • Снеговые нагрузки. Здесь зависимость обратная. Чем уклон меньше, тем больше осадков скапливается на кровле. Чтобы воспринимать вес снега, требуется более мощная конструкция, что нецелесообразно. В снежных регионах самый благоприятный наклон скатов около 25-40°.
  • Тип кровельного материала. Для каждого вида разработаны рекомендации о максимально и минимально допустимом угле монтажа. Если их не соблюдать, герметичность и внешний вид кровли могут пострадать.
  • Конструктивные особенности. В проектах домов с двускатной крышей и мансардой уклон скатов должен обеспечивать необходимую высоту помещения. Иногда крыша делается ломаной, чтобы слишком не поднимать конек.

Наиболее универсальный угол наклона двускатной кровли — 20-45°.

Существуют еще разноуклонные крыши, где каждый скат расположен под своим углом. Но такие системы нужно использовать очень аккуратно, поскольку в плане архитектуры они достаточно нестандартные, а монтаж их сложнее, чем симметричных конструкций.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.

Как сшить тапочки из старой дубленки своими руками?

Расчет двускатной крыши

Проектирование и монтаж даже простой крыши лучше доверить профессионалам, это поможет избежать разочарования и переплат. Самостоятельно можно рассчитать только основные параметры, такие как площадь крыши и общий вес кровельного «пирога», а все, что касается сечения и шага стропил, количества дополнительных элементов, в общем, все, от чего зависит безопасность постройки – должно рассчитываться квалифицированным специалистом и только им! Ниже приведены лишь основные принципы расчета.

  • В простейшем случае скаты имеют прямоугольную форму, а значит, площадь крыши определяется умножением длины стропила (с учетом карнизного свеса) на длину стены вдоль ската. Не забудьте умножить этот параметр на два – крыша ведь двускатная!
  • Для определения общего веса кровельного «пирога» нужно суммировать удельный вес всех используемых материалов – от древесины обрешетки до конечного кровельного покрытия.
  • Зная геометрические параметры «коробки» дома, а также угол наклона крыши или высоту конька, можно легко рассчитать длину стропил. К полученному значению нужно прибавить длину карнизного свеса, если он будет формироваться выступающими за плоскость стен стропилами, а не отдельными элементами – «кобылками».

При увеличении угла наклона ската растет и длина стропила. Чтобы сделать конструкцию достаточно прочной, проектировщик, скорее всего, заложит в смету пиломатериал большего сечения. При этом, чем круче крыша, тем меньше снеговая нагрузка, а значит, можно увеличить расстояние между стропилами без потери прочности. Так что увеличение сечения стропил не всегда приводит к удорожанию проекта.

Грамотно спроектированная двускатная крыша, смонтированная специалистами из качественных материалов, будет украшать ваш дом долгие годы!

Советы по экономии

Навигация

Коническая кровля

Конструкция конической кровли имеет форму конуса. Довольно редкий вид кровли, так как обустройство таких систем производится на домах круглой формы.

Конусообразные крыши могут быть полные и неполные.

Варианты проектирования

Чаще всего конические формы служат украшением. Они не несут функциональной нагрузки. Надо знать диаметр основания конуса, длину ската. При расчетах площади конуса определяется количество необходимых материалов.

Угол уклона

Угол уклона конусообразной кровли рассчитывается по формуле тангенса. При этом необходимо знать высоту конуса и длину стропильной ноги.

Стропильная система

Система каркаса конической крыши является висячей веерного типа. Используют дополнительные элементы: балки, раскосы, обрешетку, дополнительные брусья.

Стропильная система конической крыши

Монтаж

Монтаж производят, укладывая стропильные ноги в виде веера. Опираются они на прогоны, а также кольцевой элемент в вершине. Основанием служит мауэрлат. Далее основа собирается определенным образом с помощью дополнительных элементов.

В качестве кровельного материала рекомендуется вбирать мягкие виды кровли или черепицу в соответствии с особенностями площади покрытия.

Преимущества и недостатки

Противостояние любым погодным явлениям — один из плюсов конусной кровли. Повышенная прочность, оригинальность — несомненное достоинство такого типа кровли.

Сложность монтажа, большой расход материалов, невозможность установить мансарду в связи с отсутствием окон позволяет монтировать такие системы лишь для украшения кровли.

Коническая крыша

Погода и панели

Устройство двускатной крыши

Двускатная крыша представляет собой два наклонных ската, которые покрыты определенным кровельным материалом и два фронтона с торцов формой треугольника. Элементы двускатной конструкции:

  • стропила;
  • мауэрлат;
  • ригель;
  • лежень;
  • прогон;
  • подкос;
  • стойка.

Мауэрлатом называется квадратный длинный брус. Мауэрлаты должны быть надежно закреплены на несущих стенах дома, поскольку именно на них приходится основная нагрузка всей конструкции. Как правило, чтобы обеспечить конструкции прочность, они встраиваются в стену и обкладываются с трех сторон кирпичами.

Стропила являются распорками, установленными между коньком и мауэрлатами. Коньком называется брус, соединяющий каждую половину конструкции. А поскольку конек крыши дома — это соединительный элемент всего сооружения, он отвечает за его надежность. Именно поэтому брус для конька должен быть из крепкого и прочного дерева.

Чтобы исключить чрезмерное намокание стен, необходимо сделать навес, удлинив стропильными досками нижнюю часть конструкции с обеих сторон. Такой прием предотвратит попадание стекающей с крыши воды после дождя и таяния снега на стены дома.

Чтобы облегчить приходящуюся на конек нагрузку и придать ему надежность и прочность необходимо использовать дополнительный брус, который называется леженем. На него приходится вертикальная нагрузка общего веса от всего сооружения, так что лежень должен быть из прочного бруса достаточного диаметра.

Дополнительную поддержку и укрепление мауэрлатов придают затяжки. Затяжки являются поперечными горизонтальными брусьями, которые оберегают конструкцию от поломки и обвала несущих стен за счет продольных нагрузок.

Чтобы придать дополнительную прочность и исключить провисание стропил, необходимо дополнить конструкцию вертикальными брусьями, которые называются стойками. Они позволяют снять некоторую нагрузку со стропил и исключат деформацию крыши, появляющуюся по истечении времени.

Чтобы более точно понять картину конструкции двускатной крыши, можно ознакомиться с примерами и фото крыш, созданных своими руками.

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

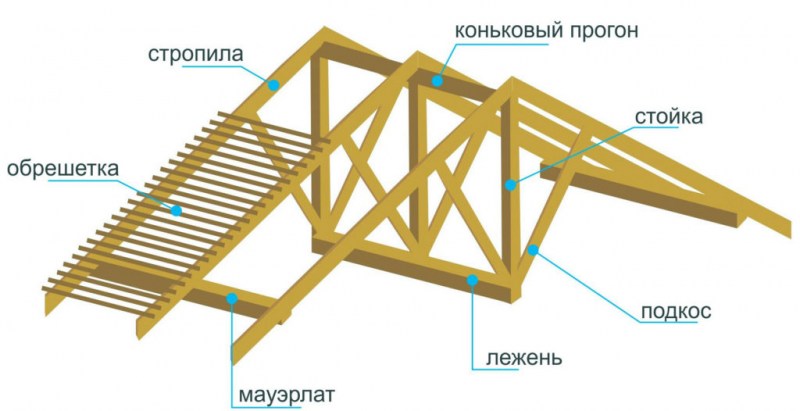

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Расчет крыши с двумя скатами

Выполняя расчет стропильной системы двухскатной крыши, следует уделить внимание используемому материалу (кровли), а также техническим требованиям в сфере архитектуры и строительства:

Угол наклона двухскатной крыши должен быть более 5°. В некоторых случаях этот показатель достигает отметки в 90°.

В той местности, где погодные условия не самые лучшие и постоянно прослеживаются дожди и снег, скаты делаются крутыми. В подобной ситуации угол выбирают в пределах 35-40°. Тогда это предотвращает задержку воды и снега на поверхности крыши.

Однако, с таким углом кровли невозможно возвести дополнительный этаж с чердачными помещениями. Выходом из ситуации послужит ломаная стропильная система крыши. Сверху такая конструкция будет пологой, а снизу с резким уклоном.

Пологие крыши активно применяются в местностях с сильными порывами ветра. При постоянном ветре уклон делают 15-20°, чтобы защитить покрытие кровли.

Оптимальным выбором будет что-то промежуточное, когда скат подбирается не самый крутой

Обратите внимание, чтобы наклон не был слишком пологим

Выполняя монтаж стропильной системы, сначала следует ознакомиться с основными элементами конструкции:

  • Мауэрлат — брус, крепящийся по периметру дома на верхнюю плоскость стен;
  • Опоры и стойки;
  • Лежни — опорная система брусьев, монтируемые на колонные или несущую систему перегородок;
  • Прогоны — элементы опоры, укладываемые вдоль оси конструкции крыши, используются стойки;
  • Балки перекрытия.

Двускатная крыша в самостоятельном исполнении: основы

Кровля с двумя скатами имеет треугольные фронтоны. Фронтоны – это торцевые части конструкции, которые образуют скаты.

Фронтоны – это торцы, которые образуют скаты крыши

Двускатная крыша состоит:

  • из стропильной системы;
  • мауэрлата;
  • ригеля;
  • подкосов;
  • стоек;
  • стяжек;
  • обрешеток;
  • упорных брусков и накладок.

Почему стоит выбрать именно такой тип кровли:

  • есть различные варианты конструкции;
  • просто рассчитать и установить;
  • вода стекает естественным образом;
  • протечки маловероятны, так как система целостная;
  • экономия средств и материалов;
  • есть возможность обустроить мансарду или чердак;
  • легко поддается ремонту;
  • прочная, устойчивая к износу.

О плюсах конструкции – в видеоролике:

Watch this video on YouTube

Типы систем:

  • Симметричная. Самая популярная, потому что простая и надежная. Симметрия помогает равномерно распределить нагрузку по всей поверхности на стены несущего характера. Выбирают любой материал (дерево, металл), вне зависимости от утеплителя. Есть запас по нагрузке. Стропила не прогибаются с течением времени. Из недостатков – нельзя обустроить жилой чердак или мансарду. Углы острые, из-за них возникают неудобства.
  • Ассиметричная. Один из углов – более 45 градусов. В таком случае можно обустроить полноценную комнату под кровлей. Но нагрузка на стены распределяется по-разному, поэтому необходим точный расчет.

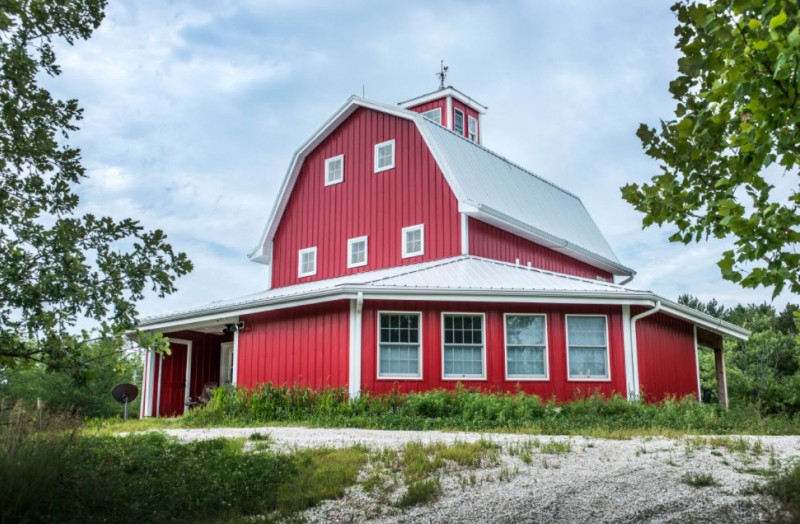

  • Ломаная. Предусматривает обустройство полноценной комнаты или чердака под ней. Осуществить расчеты очень сложно. Без помощи профессионалов сделать это практически невозможно.

Построить ломаную крышу без помощи профессионалов практически невозможно

Разновидности стропильных систем

Для двускатных крыш предусмотрены два основных типа стропильных систем в зависимости от типа укладки: наклонные и висячие.

Наклонные стропила подойдут для крыш практически любого размера. В их конструкции предусмотрена стойка и лежень. Последний, соответственно, принимает значительную часть нагрузки. А стропильные ноги надежно поддерживаются стойкой. Данная конструкция очень легко монтируется, но при этом имеет одно слабое место — элемент, который ее же и поддерживает (стойка).

Виды висячих стропил

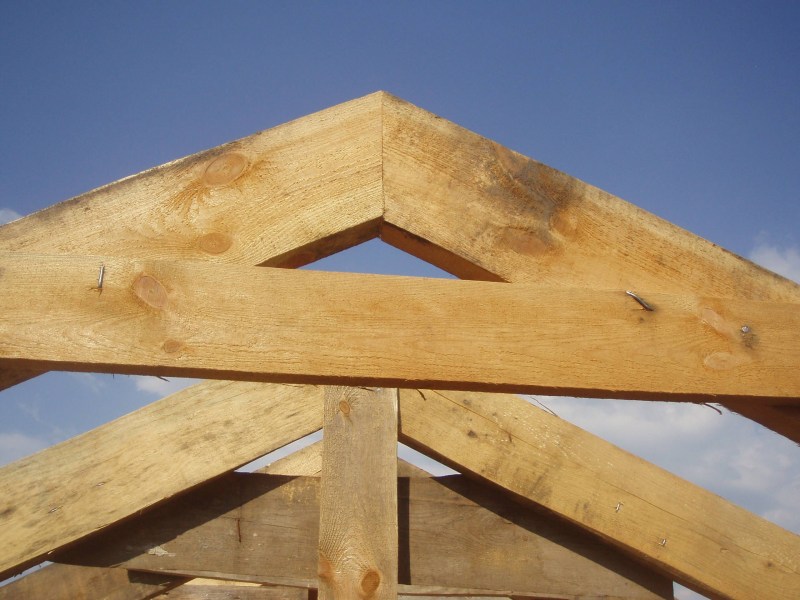

Висячие стропила. Актуально применять для крыш размером до 6 метров. Подобного типа конструкция воплотима в жизнь благодаря креплению ноги. Особенность конструкции состоит в воздействии распирающего усилия на стропильные ноги. Установленная между ними затяжка позволяет существенно снизит это усилие. В строительстве используют затяжки, изготовленные из дерева и металла. Очень часто на затяжки возлагают функцию несущих балок — для этого из устанавливают внизу.

Видео описание

Устройство висячей стропильной системы

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см. Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.

Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса. Стропила крепят к мауэрлату с помощью болтов или стальных накладок. Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними. После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Выбираем септик для высокого уровня грунтовых вод

Преимущества

Двухскатная крыша – простейшая кровельная конструкция, которая часто используется для сооружения беседок и навесов для отдыха. Она состоит из двух плоскостей, расположенных наклонно, которые называют скатами. В строительстве используется двухскатная крыша с симметричными или асимметричными скатами, с зашитыми и незашитыми фронтонами. Строители отдают предпочтение данному виду кровельных конструкция, так как он обладает следующими преимуществами:

Легкий вес. Двускатная крыша весит не очень много, поэтому для сооружения беседки не требуется заливать глубокий и основательный фундамент. В большинстве случаев достаточно залить 2-6 столбов из армированного бетона, чтобы конструкция стала устойчивой.
Простота в эксплуатации. Двускатная крыша, благодаря уклону скатов, не требует особого ухода, так как снежные массы и дождевая вода сходят с нее самотеком

Это качество скатных кровельных конструкций важно для регионов, где в зимнее время выпадает большое количество осадков.
Надежность. Крыша двухскатного типа более устойчива, чем односкатные аналоги

Она обладает меньшей парусностью, поэтому даже сильные ветра не срывают кровельный материал с поверхности.
Доступная цена. Двускатную крышу для беседки вполне можно соорудить своими руками, это экономит затраты на строительство. Обрешетка и стропила изготовляются из древесины, стоимость которой не изменяется годами.

Как выбрать: что учесть?

Стропильная система должна быть выбрана максимально правильно и четко.

При поиске подходящего решения нужно обращать внимание на следующие моменты:

  • прочность;
  • возможность подпереть скаты и кровлю в целом определенного размера и геометрии;
  • создание позитивного эстетического образа здания в целом.

Технические параметры имеют приоритетное значение. Даже самые красивые конструкции, соответствующие принципам дизайна, не проявят своих позитивных качеств, если они прослужат слишком мало. Опытные строители всегда анализируют среднегодовые и сезонные температуры, финансовые возможности застройщиков, предельно возможный темп ветра и тяжесть вышележащей кровли

Во внимание также принимают будущее использование подкровельного пространства, необходимый для него масштаб. Недооценивать ветер, снег и дождь нельзя, поскольку эти факторы могут оказать очень сильное воздействие на кровлю, а через нее и на стропила

Избежать ошибок можно, если посмотреть на уже построенные поблизости и длительное время эксплуатируемые дома. Точно воспроизведя конструкцию их кровли и взаимосвязанную с нею стропильную систему, можно наилучшим образом учесть местную специфику. Но не все идут по этому пути, иной раз ставится задача выработать исключительно оригинальный проект. Тогда придется тщательно собирать исходные данные, проводить скрупулезные расчеты. При отсутствии специальных знаний на помощь лучше привлечь квалифицированных исполнителей.

Проанализировав совокупную нагрузку, создаваемую ветром и снегом, можно обнаружить иногда, что те или иные части стропильного комплекса нуждаются в выборочном усилении

При оценке необходимого угла наклона кровли обращают внимание также и на вид используемого покрытия. Тяжелая металлочерепица или профнастил при очень большом уклоне может самопроизвольно сползать вниз, приходится дополнительно их крепить, усложняя себе работу и удорожая монтаж

Кроме того, отдельные материалы имеют склонность задерживать воду или пропитываться ей, бороться с этим можно только делая склон круче. Создание хорошей кровли и стропильной системы, удовлетворяющей столь противоречивым требованиям, не всегда доступно для неспециалистов.

Плюсы и минусы такой крыши

Двухскатная крыша имеет ряд достоинств и недостатков, большинство из них известны почти каждому собственнику жилья, другие же станут приятной неожиданностью и наоборот.

Преимущества:

  • Мансардный этаж не требует укрепления фундамента, так как очень легок по весу. Мансарду можно построить в готовом доме, достаточно лишь переоборудовать и утеплить крышу.
  • Легкая и быстрая установка.
  • Рациональное использование дополнительных квадратных метров.
  • Доступная цена, так как материалы, используемые для сооружения мансарды, имеют невысокую цену.
  • Небольшие финансовые затраты. Сооружение полноценного второго этажа гораздо дороже, чем строительство мансарды.

Также двухскатная мансардная крыша имеет и свои особенности, и недостатки среди которых:

  • Потребуется поднятие крыши, а это технически сложно и дорого.
  • Если увеличить угол наклона скатов, то необходимо большее количество материалов, а значит и стоимость повышается.
  • Тепловые потери, особенно они заметны в зимний период времени.
  • Существенный нагрев кровли крыши и мансардного этажа летом.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

  • Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
  • Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Устройство и конструктивные элементы двускатной крыши

Крышу, состоящую из двух скатов, представляют прямоугольные плоскости над несущими стенами постройки, соединенные наверху под определенным (весьма различным) углом.


Стропильная ферма двускатной крышиИсточник krovlya716.ru

Опорой построения служат стропильные фермы с функциональным назначением:

  • формирование каркасной основы крыши, необходимой для ровной поверхности скатов;
  • удержание наружных и внутренних покрытий;
  • равномерное распределение нагрузок на стеновые панели.

Даже это самое простое знание основ поможет лучше сориентироваться в денежных расчетах при проектировании кровли.

Особенности конструкции

Двускатная крыша состоит из двух наклонных плоскостей, которые называются скатами. Они соединяются в области конька и располагаются под углом друг к другу. Угол называется углом наклона кровли. От него зависят механические характеристики, функциональность и выбор кровельного покрытия. По торцам ската образуются треугольники, которые называются фронтонами.

Скелет конструкции состоит из следующих элементов:

  • стропильных ног;
  • мауэрлата;
  • стойки;
  • прогонов;
  • затяжек;
  • лежней;
  • подкосов;
  • обрешетки.

Что касается мауэрлата, то он представляет собой опорный брус, расположенный на верхней части противоположных стен. Он передает нагрузку от крыши на стену. На этот брус опираются балки перекрытия или стропильные ноги. Функцию мауэрлата в деревянной постройке играет верхний венец сруба. Если же речь идет о каменном здании, то мауэрлат устанавливается на верхний ряд кладки с помощью анкерных болтов.

Преимущества двухскатной конструкции

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.
