Каркасный дом по финской технологии. в чем отличие скандинавских каркасников

Отопление, вентиляция и другие коммуникации

Отопление как правило водяное, через систему теплых полов, заложенных еще на стадии фундамента.  Радиаторы могут стоять только на вторых этажах.

Теплоноситель может греться электро котлом или любым другим котлом для водяного отопления.  В последнее время так же стало весьма популярно использовать тепловые насосы всех видов. Тем более что их внедрение активно популяризируется на государственном уровне.

В небольших домах и на вторых этажах (вместо радиаторов) так же весьма популярны обычные электроконвекторы.

С водой и канализацией все понятно  — тут никаких особенных отличий нет.

Электрическая проводка  скрытая, проходит в зазорах с внутренней стороны наружной стены или над потолком.  Американский метод с засверливанием стоек и прокладкой проводки в них, обычно делается только в перегородках.

Как и в Америке, чаще всего никакие гофры и прочие защитные «чехлы» для проводки не используются. Хотя это зависит от производителя.  Насколько я понимаю, ставка делается на грамотный инженерный расчет электросети дома, со всей нужной автоматикой, качественным проводом и т.п.  Размер электрического щитка даже в небольшом финском доме, может поразить неподготовленный разум российского обывателя, привыкшего к «трем пробкам» рядом со счетчиком электроэнергии.

Электро проводка, никаких гофр и т.п.

Что примечательно, не смотря на такой «безалаберный» с точки зрения российского ПУЭ подход, статистика пожаров по причине нарушения электропроводки или поражения электро током — в разы меньше.  Так что…  не в гофре дело.

Система вентиляции обязательна. Российских маркетологов, спекулирующих на теме «дышащих стен» тут вряд ли поймут. Но реализация вентиляции может быть разная.

Например в максимальном варианте, это полноценная система приточно вытяжной вентиляции с рекуперацией тепла.

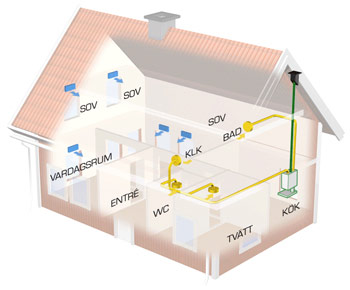

Разводка полноценной системы вентиляции

Но в домах попроще (особенно в норвегии и швеции) встречаются и более бюджетный вариант.  Приточные клапана прямо в стенах дома и централизованная механическая вытяжка из зон кухни, санузлов и саун.

Самый простой вариант вентиляции. Приток через «форточки» а вытяжка вентилятором или вытяжной установкой из зоны СУ и кухни

Такой вариант менее энергэффективен, зато гораздо дешевле.

Кошачий диванчик, собранный на ленточные бантики

Для пошива лежанки для котов своими руками необходимо взять:

• ткань двух цветов, можно использовать б/у;
• ленточки под цвет основных расцветок – готовые или сделанные самостоятельно из ткани;
• синтепон;
• швейный инструмент.

Мастер-класс: как сшить лежак для кошки

Выкройку нужно сделать, сохраняя предложенные ниже пропорции. С размерами спального места для животных определитесь самостоятельно, в зависимости от габаритов.

На выкроенных деталях обозначьте места для продевания лент.

Прострочите диванчик по периметру, оставив открытые участки по 12 см с каждой стороны для наполнения.

Выверните изделие.

Заполните все участки наполнителем, уделив особое внимание боковым стенкам, так как от их устойчивости зависит сохранение формы диванчика. Прострочите по периметру нижнюю подушку, зашейте ручным потайным швом оставшиеся открытые участки

Прострочите по периметру нижнюю подушку, зашейте ручным потайным швом оставшиеся открытые участки.

Подверните боковые стенки и свяжите ленточки, фиксируя соединение. Лежанка готова!

Каркас

В  отличии от Америки, в Скандинавии нет единых правил (строительного кода) регулирующих то, как должен быть реализован сам каркас.  Поэтому у конкретной фирмы, каркас может быть весьма специфичным. Но основные элементы выполняются так же как и в американском каркасном строительстве.   Основа каркаса, разумеется та же как и в любой другой цивилизованной стране — сухая строганная доска.  Деревянный брус используется крайне редко, только для решения каких то узко специфических специфических задач.  И то, скорее всего это будет не просто брус  а тот же клееный брус или ЛВЛ.

Из интересных особенностей именно финского каркаса можно выделить так называемый «финский ригель».  Доска (а чаще всего ЛВЛ брус) врезанный «на ребро» в стойки под верхней обвязкой.  Это решение позволяет обходиться без двойной верхней обвязки и оконных «хидеров» которые обязательны к применению в американском каркасном домостроении.

Еще одна особенность от американцев. Далеко не всегда используются сдвоенные и тем более строенные стойки в районе оконных проемов.  Вероятно это связано с тем, что в американском каркасе эти доски в основном используются для поддержки того самого «хидера», который в скандинавском варианте заменен на врезанные в стойки ригель.

Фирмы, делающие крупные панели типа оматало (финндомо), юккатало — используют подобие двутавровых балок для стоек, для борьбы с «мостиками холода». Или же комбинированные составные стойки, с «терморазрывом» из материала с низкой теплопроводностью.   Такие варианты повторить в кустарных условиях уже сложно. Это  решение для промышленного производства.

Типичный финский каркас — строганная доска, врезанный ригель по верху стены, одинарные стойки у оконных проемов

Можно ли внести свои изменения в скандинавский проект?

Можно, но очень осторожно.  Повторюсь, скандинавские проекты в большинстве своем уже продуманы до мелочей. Поэтому попытка самостоятельной «перепланировки» или изменения одного на другое,  может привести к тому, в итоге вы получите совсем другой дом.  И не факт что он будет такой же удобный и красивый как на изначальной картинке

Поэтому в идеале, надо искать проект который вам подойдет с минимальными изменениями. Или же очень хорошо отдавать себе отчет в том, что вы делаете и как это будет выглядеть в реальности.

Приведу небольшой пример.  Ниже на фото  «донор» и его реализация с некоторыми фасадными изменениями.

Изначальный внешний вид

Убрали широкие белые декоративные элементы, декоративную расстекловку, заменили доску на сайдинг.

Казалось бы всего ничего. Окна без «расстекловки» обшивку фасадной доской заменили на сайдинг,  убрали широкие белые декоративные элементы, немного уменьшили крыльцо.  Вроде мелочи. Но в итоге получился другой дом.  Не плохой — но именно что другой. Не такой как на картинке.

Строительство каркасных домов по финской технологии

Фундамент для каркасного дома

Исходя из того, что все составные в конструкции домов, сооружаемых с использованием финской технологии, очень легкие, отсутствует необходимость закладки глубокого и мощного фундамента. Исключение составляют неустойчивые грунты. В этом случае закладывается ленточный фундамент, но не глубокий или же, как вариант, столбчатый. При этом экономия стройматериалов весьма ощутима. При закладке ленточного фундамента используются растворы бетона либо шлакобетона, для столбчатого фундамента подойдет красный полнотелый кирпич либо бутобетон (бутобетонный фундамент). Одновременно с заливкой фундамента монтируются закладные детали, предусмотренные для дальнейшей обвязки каркаса стен.

Строительство первого этажа дома по финской технологии

1. Устройство перекрытия

Когда работы по устройству фундамента завершены, производится монтаж перекрытия первого этажа. Сверху на междуэтажное перекрытие укладывается так называемый черновой пол. Устройство которого, начинается с каркаса, монтаж выполняется балками сечения 245х100 мм. Ширина межбалочного шага не более 40 см. Черновой пол зашивается фанерой, имеющей толщину от 18 мм. Теперь можно приступить к строительству каркаса стен.

2. Сборка каркаса стен

Каркасные стены вначале собираются в положении лежа на полу. В качестве основы выступает обрезная доска сечением 150х50 мм (+/- 5 мм допускается). Для надежности узлы каркасного дома крепиться двумя способами.

Каркасный замок, вмонтированный в деревянный брус, дополнительно укрепляют саморезами, тем самым обеспечивая надежность соединений. Как известно, в первый год наблюдается усадка фундамента, что влечет за собой деформацию конструкций. Для предотвращения этого процесса необходимо использовать подвижные соединения.

Сборка каркаса стен дома по финской технологии

3. Обшивка каркасных стен

Затем каркас обшивается специальным листовым материалом (негорючая ветрозащитная паропроницаемая мембрана) толщиной 25 мм. Материал, из которого изготовлены эти листы, выполняет двойную функцию: повышает прочность конструкции и усиливает тепло- и гидроизоляционные качества стен за счет ветро- и влагонепроницаемости.

Обшивка каркасных стен дома по финской технологии

4. Установка каркасных стен

После этого выполняется установка стены в вертикальное положение и ее соединение с нижним перекрытием. Наиболее надежным является крепление бруса шпильками. Стены после установки соединяются между собой посредством болтов, проходящих через отверстия в угловых брусьях каркаса.

Строительство второго этажа дома по финской технологии

Сверху на стенах первого этажа монтируется межэтажное перекрытие. При этом следует учитывать, что пол второго этажа испытывает несколько меньшую нагрузку, чем пол первого этажа, поэтому сечение балки можно взять меньше, 245х50 мм. Чтобы пол был достаточно прочным, допустимый шаг балок не более 35 см. Черновой пол зашивается фанерой, имеющей толщину 18 мм. Монтаж стен производится аналогично первому этажу.

Строительство крыши и устройство потолка

Верхняя часть стен является основой для крыши, на которой будет собираться стропильная система. В качестве стропильной балки можно использовать брус размером 150х50 мм (если в плане дома не запланировано устройство жилого чердака или мансарды). Изнутри помещения балки обшиваются фанерой. Это черновой потолок. После делается подшивка потолка каркасного дома, которая может выполняться фанерой толщиной от 8 до 10 мм. На балки устанавливают стропила крыши, которые покрываются обрешеткой. Как оговаривалось ранее, крыша у финских домов двускатная. Кровельный материал, предусмотренный в проекте дома, прикрепляется к обрешетке.

Строительство крыши и устройство потолка дома по финской технологии

С целью обеспечения противопожарной безопасности и биозащиты, заранее перед началом строительных работ все деревянные части конструкции каркасного дома обрабатываются антипиреновым составом и антисептиками.

Отделочные работы

После того как монтаж кровли будет завершен, производится отделка дома блок-хаусом, который создает видимость цельных бревен. Как вариант, можно зашить вагонкой. Чтобы предотвратить скопление на внутренней стороне отделки конденсата, между наружной отделкой и ветрозащитным материалом оставляется пространство, служащее для естественной вентиляции.

Затем монтируются окна, выполняется разводка всех необходимых коммуникаций, утепляются стены и, как завершающий этап, производится окончательная отделка помещения.

Клееный брус для финского дома

Относительно новая технология возведения сооружений из клееного бруса.

Для правильной оценки характеристик этого материала стоит ознакомиться со способом его изготовления.

Делается клееный брус из хвойной древесины высокого качества. Заготовки распиливают и обрабатывают должным образом. Потом просушивают в специальных камерах. Шлифуют и склеивают. В завершение профилируют.

В итоге получается материал с большими по площади местами склеивания. А это только усиливает прочность брусьев, не дает им деформироваться. И еще служит отличной защитой от вредоносных грибков и бактерий.

Преимущества строительства деревянных финских домов.

Одноэтажные финские дома по ряду определенных причин строить гораздо выгоднее, чем другие деревянные сооружения:

• У финского дома присутствует каркас, который выполняет функцию несущей конструкции. Это дает больше возможностей для планировки.
• Конструкция легко и просто монтируется. Брус устанавливать удобнее, чем бревна.
• Нет необходимости тратить время на проведение усадки здания.
• Деревянный дом не нуждается в особенной отделке.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Типы финских каркасных строений

Дом может возводиться по нескольким технологиям. Различие состоит в комплекте строительных материалов, поставляемых на объект. Из чего может быть построен финский дом?

1. Из отдельных элементов, собираемых непосредственно на месте.
2. Из утепленных модулей с отделанным фасадом.
3. Из изготовленных уже на заводе стен. В этом случае на строительной площадке остается собрать из них дом, смонтировать перекрытия, установить крышу, перегородки внутри строения и подвести инженерные коммуникации.

Строительство дома по финской технологии

Основной материал для строительства каркасных домов  ̶  балки из строганой доски или клееный брус.

Клееный брус

Стена финского строения имеет довольно сложную конструкцию. Основные составные элементы стены здания:

• внешняя облицовка;
• зазор для вентиляции;
• диффузионная мембрана;
• каркас с утеплителем;
• пароизоляционная пленка;
• внутренняя отделка (черновая и облицовочная).

Стена финского строения имеет довольно сложную конструкцию

Дачные финские дома: проекты, выбор строительного материала

Проекты финских каркасных домов, которые будут использоваться как дачные, имеют ряд отличительных особенностей. Прежде всего, это общие размеры. Дачные здания, как правило, меньше, чем жилые дома. Второй особенностью является обязательное наличие открытых помещений в виде террас, веранд и балконов. Жилые дома тоже могут иметь такие сооружения, но они менее значительны в архитектуре постройки, чем в дачных домах.

Отличным недорогим вариантом дачного сооружения может стать каркасная конструкция с обшивкой из сэндвич-панелей. Возводится такое здание в короткие сроки, материал доступен. Важнейшими этапами при создании такого строения являются правильное составление проекта и выверенность размеров. Изменить параметры панелей в ходе строительства невозможно без потери качества и эстетичности. Особенностью данных домов является необходимость отделки – во всяком случае, внешней (внутренняя может не требовать обработки, что зависит от того, какое качество имеет твердый панельный слой).

Проект дачного дома 6х8 с мансардой: (прочитать подробнее)

Строения из бруса будут стоить дороже, особенно из клееного, но внешнее преимущество их бесспорно: натуральное дерево выглядит презентабельнее, органичнее вписывается в окружающую природную среду.

Проекты финских домов из бруса чаще всего предполагают наличие балкона и террасы в одной вертикальной зоне: крыша террасы является основой для балкона. Это придает легкости и декоративности строению в целом.

Дополнительно увеличить жилую площадь дома можно при помощи мансарды.На заметку! При желании самостоятельно возвести дачный дом из заводских заготовок обязательно следует уточнить их вес, чтобы правильно рассчитать необходимые физические ресурсы и вместо экономии не получить значительные дополнительные расходы на рабочую силу.

Производим расчеты для строительства финского дома

В частном строительстве, когда все этапы строительства продумываются и осуществляются узким кругом лиц, а иногда и одни человеком, есть несомненные плюсы. На этапе подготовки проекта дома вы можете учесть пожелания всех будущих жильцов, предусмотреть необходимые помещения, распланировать расположение комнат и их функционал.

В процессе планирования каркасного дома следует внимательно отнестись к таким немаловажным факторам, как климатические особенности региона и рельефность местности, состав и тип грунта, количество этажей дома и т.п. все эти показатели способны внести некоторые коррективы в план предполагаемого каркасного дома.

Проанализировав ряд этих факторов, вы сможете целесообразно подобрать материалы для строительства (древесина для стен, кровельный материал, вид утеплителя и т.п.), а также определиться с типом фундамента.

Рациональный подход и верный расчет помогут сэкономить средства, деньги и нервы. Кроме того верное проектирование позволит избежать ошибок и нарушения технологии. И строительство финского дома своими руками станет для вас настоящим удовольствием. Как сделать проект дома своими руками читайте на нашем сайте.

Материалы для строительства

Базовое требование к материалам для каркаса здания – низкий процент влажности.

Брусья

Для возведения каркаса применяется клееный брус

Для монтажа стоек каркаса используется клееный брус. Он проходит камерную сушку, не дает усадку, не деформируется. Сечение материала выбирается в зависимости от климата. Нижняя и верхняя обвязка выполняется из сухой строганной доски сечением 145×45 или 195×45 мм. Также пиломатериал может применяться для стоек. Брус потребуется при устройстве перекрытий, лаг пола. Для строительства подходит материал из хвойных пород древесины – сосна, ель, лиственница.

Плиты

Плиты МДВП для защиты стен от ветра

В качестве ветрозащиты устанавливаются мягкие древесно-волокнистые плиты (МДВП). Они обладают хорошими тепло- и шумоизоляционными свойствами за счет пористо-волокнистой структуры. Их применение повышает энергоэффективность жилья. Плиты являются дополнительным элементом, придающим жесткость конструкции. Лучшую продукцию предлагают марки Изоплат, Штейко, Белтермо.

Еще один популярный вариант – фасадные гипсоволокнистые плиты. Это влагостойкие, прочные, негорючие листы, обеспечивающие ветрозащиту. Фасадный гипсокартон экологически безопасен, прост в монтаже и паропроницаем. Популярным производителем материала является компания КНАУФ.

В некоторых случаях роль ветробарьера выполняет только специальная мембрана, а для жесткости устанавливаются фанера. Минусом конструкции являются низкие теплоизоляционные свойства. Такой вариант не подходит для домов в средней полосе и северных регионах, он применим для домиков с сезонным проживанием.

Этапы строительства своими руками

Построить каркасный дом можно без привлечения специалистов. Для самостоятельной работы необходимо изучить пошаговую инструкцию возведения зданий по финской технологии. Она включает несколько основных этапов.

Возведение каркаса

Гидроизоляция фундамента необходима, чтобы бетон не тянул влагу из почвы

После устройства фундамента выполняется его гидроизоляция для защиты от контакта с влагой. Строгих правил по сборке скандинавского каркаса нет, работа может начинаться сразу после монтажа основания или устройства чернового пола. Сборка отдельных рамок происходит горизонтально или стойки поочередно крепятся к доске нижней обвязки. Во втором случае их временно соединяют укосинами. Классический шаг стоек – 60 см. До начала стройки пиломатериал пропитывается антисептическим составом, предохраняющим от влаги и гнили. Стыковка опорного бруса происходит с вырезанием пазов и дополнительной фиксацией крепежом.

Верхняя обвязка каркаса одинарная, для распределения нагрузки стропил и балок используется ригель. Это доска, которая с внутренней стороны врезается во все стойки. Силовой элемент равномерно распределяет нагрузку, поэтому не требуется усиления над оконными и дверными проемами, а также привязки шага балок к расположению стоек. Еще одна деталь, отвечающая за прочность, укосина. Доска сечением 25×100 мм врезается в верхнюю и нижнюю обвязку под углом 45-60°. Для участка длиной в 6 м достаточно двух укосин, развернутых в разные стороны.

Устройство потолочных перекрытий и кровли

Потолочные перекрытия каркасного дома

Перекрытие или черновой пол первого этажа собирается из лаг. Это прочный брус, укладываемый с шагом 40 см. К нему крепится влагостойкая фанера толщиной 18 мм или черновые доски шириной 50 см. Пиломатериалы обрабатываются влагоотталкивающим составом. Для утепления пола используется минеральная вата. Материал размещается между лагами, сверху накрывается пароизоляционной пленкой. Финишный слой выполняется из досок.

Аналогично устраивается потолочное перекрытие: балки укладываются на верхнюю обвязку, к ним прибиваются доски, плиты ОСП или фанера. На балки устанавливаются стропила, набивается обрешетка с шагом, необходимым для выбранного кровельного покрытия. Строя финский дом своими руками, крышу застилают металлочерепицей, мягкой черепицей, устраивают фальцевую кровлю.

Утепление и изоляция

В качестве утеплителя применяются полужесткие плиты базальтовой ваты, которые не теряют форму и обработаны гидрофобизирующими пропитками. Изоляционный материал плотно укладывается между стойками. С внутренней стороны он накрывается пароизоляционной мембраной. На нее набиваются рейки размером 45×45 мм, между ними при необходимости устанавливается дополнительный слой теплоизоляции, он также накрывается пароизолирующим полотном. Горизонтальную поверхность чердачного перекрытия можно заполнить эковатой.

Внутренняя и внешняя отделка

Внешняя отделка сайдингом под дерево

Внешняя отделка зданий устанавливается с вентиляционным зазором, необходимым для отведения влаги из стен. На ветрозащитные плиты набивается брусок, используемый как обрешетка. Для защиты от вторжения грызунов на него в нижней части постройки набивается мелкоячеистая металлическая сетка.

Чаще всего фасад обшивают деревянными элементами – вагонка, блок-хаус. Иногда выполняется оштукатуривание и окрашивание наружных стен. На них наносится паропроницаемая штукатурка. Чтобы создать индивидуальный архитектурный облик жилища используется комбинированный вариант.

Популярный материал для внутренней отделки – листовой гипсокартон. Он устанавливается в один или два слоя. Также обшивка может осуществляться плитами ОСП. Это надежный и недорогой вид отделки, но предварительно стоит выяснить показатель эмиссии формальдегида. Если он превышает норму, то плиты вредят здоровью.

Скандинавская технология возведения и отделки каркасных домов

В Финляндии способ строительства жилых домов определяется не только климатическими условиями и национальными традициями, важным приоритетом является использование современных материалов и технологий, а также преимущество качества над скоростью застройки.

Традиционно основная часть конструктивных элементов постройки в Финляндии проектируется, производится и собирается в заводских условиях. В цехах делают раскрой, подгонку, а зачастую и полную сборку модулей, которые остается только установить на заранее залитый фундамент.

Одна из особенностей финских каркасников — отсутствие “хидеров” (header— вариант ригеля для снятия напряжений с верхних перемычек оконных и дверных проемов), двойных стоек и верхней обвязки стен. Жесткость конструкции обеспечивается всего одним ригелем, идущим по внешней либо внутренней стороне стоек сразу под верхней обвязкой. Укосины для диагональной жесткости монтируются только при строительстве домов в регионах с высокими ветровыми нагрузками.

Узлы финского каркасного дома

Конструкция кровель преимущественно самонесущая стропильно-фермовая, позволяющая рационально использовать внутреннее пространство мансарды.

Классическая скандинавская методика подразумевает применение:

• основного утепления. Слой каменной ваты толщиной 100-150 мм укладывают между стойками каркаса;
• перекрестного утепления. Еще один слой минваты, но уже толщиной 50 мм размещают по стойкам каркаса внутри дома;
• пароизоляционной мембраны между основным и перекрестным утеплителем.

Новый способ утепления каркасников отличается от традиционного:

• использованием ультрасовременных PIR-плит вместо каменной ваты для перекрестного утепления;
• отсутствием пароизоляционной мембраны между слоями как неактуального в данном случае материала.

Комбинированное утепление

Благодаря комбинированной теплоизоляции становится возможным достижение сразу несколько целей.

Улучшение энергоэффективности дома благодаря использованию PIR-плит с рекордно низкой теплопроводностью, как следствие уменьшаются затраты на отопление зимой и кондиционирование летом.

Исключение мостиков холода, возникающих между стойками каркаса и бруском, который используется во время утепления каменной ватой.

Сокращение затрат на строительство благодаря исключению из общей сметы пароизоляционной пленки. Плиты PIR кашированы с обеих сторон, и именно алюминиевая фольга выполняет функцию защиты утеплителя от конденсата.

Строительство экологичного и полностью безопасного для здоровья дома

Плиты PIR даже при нагреве не выделяют в атмосферу токсичные компоненты, что безусловно важно при внутреннем утеплении дома.

Экономия свободного жилого пространства. Пятидесятимиллиметровые PIR-плиты обладают степенью теплосбережения не меньшей, чем слой минваты в двое большей толщины.

Преимущества плит LOGICPIR
