Изготовление гусеничного хода для мотоблока

Траки для гусениц

Траки являются главной частью любой гусеницы. К счастью, необязательно покупать их в специализированных магазинах. Их достаточно легко изготовить самостоятельно из различных материалов. Главное, что нужно учесть, это уровень нагрузки, который планируется оказывать на мотоблок. Изготовить траки можно из:

• пластиковых труб;
• деревянных брусков;
• металлических траков.

Для изготовления траков из пластиковых труб понадобится водопроводная труба № 40. Она нарезается на отрезки, длина которых равна ширине гусеницы. После этого каждый такой отрезок разрезается вдоль на две половины. С этим поможет справиться циркулярная пила с диском для резки дерева.

Когда все траки будут готовы, их можно цеплять на основную конструкцию. Для этого используются мебельные болты № 6 и большие шляпки полусферической формы. Этими болтами каждый отрезок крепится к самой конструкции.

Таким образом, получается отличная рельефная гусеница для мотоблока, позволяющая проходить в сложных местах даже зимой.

Основным преимуществом гусеницы с деревянными брусками в качестве траков является доступность материалов, легкость всей конструкции, а также возможность быстро произвести ремонт.

Неудивительно, что самыми распространенными и надежными являются именно металлические траки для гусениц, ведь уровень их прочности достаточно велик. Чаще всего используются металлические трубы или профиль, который нарезается на отрезки подходящей длины и крепится к гусенице таким же образом, как это делалось в предыдущих способах.

Главным недостатком такой конструкции является большая масса и сложность ремонта. Если один из траков согнется во время работы, то придется потратить немало усилий для его замены.

Делать траки из железа рекомендуется только в тех случаях, когда мотоблок работает с большими нагрузками. В других случаях лучше прибегнуть к остальным способам.

Не так сложно изготовить гусеницу для мотоблока своими руками, хоть это и занимает достаточное количество времени

Важно отнестись к процессу с максимальной внимательностью и верно выполнять все расчёты. Также, необходимо оценить степень нагрузки, с которой работает мотоблок, и выбрать наиболее подходящие материалы для изделия

https://youtube.com/watch?v=TRCcf646ahQ

Чтобы увеличить проходную способность мотоблока и использовать его в качестве вездехода или снегохода, можно оснастить его гусеницами. Их можно приобрести уже готовые, но они дорого стоят, да и не всегда можно подобрать нужный вариант к своему мотоблоку. Существует несколько способов, как сделать гусеницу на мотоблок своими руками.

Воспользовавшись нашими рекомендациями, вы сможете легко превратить свой колесный мотоблок в гусеничный вездеход. При этом вам не понадобятся дорогие материалы и слишком много времени.

Изготовление гусениц для мотоблока

Нежелательно приспосабливать на агрегат гусеницу от колхозного бульдозера

• грязь;
• снег;
• лесная подстилка и т. д.

Гусеница из втулково-роликовой цепи и транспортной ленты

Лента в кольцо соединяется разными способами:

• с помощью шарнира, который схож с рояльной петлей;
• можно просто сшить края ленты, но этот способ считается ненадежным.

Для агрегатов, имеющих высокую мощность, применяется лента толщиной 7 – 15 мм. Она также используется для сельскохозяйственной техники. Но следует помнить, что ставить такую ленту необходимо очень аккуратно, так как вес у нее довольно большой.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Гусеница из шин

Получившаяся гусеница замечательно подойдет для мотоблока, потому что изначально имеет замкнутый контур, поэтому будет очень надежной. Среди ее недостатков можно выделить ограниченную ширину, но этого не будет, если использовать сдвоенный или строенный протектор.

Гусеница из ремней и цепей

необходимо при помощи грунтозацепов

Более надежной считается гусеница, которая сконструирована из старых, одинаковых цепей. На одну ленту будет необходимо две цепи. Берется изделие нужного размера, последние звенья разжимают и цепи сворачивают в кольца. После этого края зажимают и заваривают. Кольца-цепи скрепляют самодельными грунтозацепами, изготовленных из толстых стальных пластин, которые заранее просверливают. Их накладывают с двух сторон на звенья цепи и зажимают гайками и болтами.

Необходимые рекомендации

Прежде чем конструировать гусеницу своими руками, необходимо помнить, что если устройство будет слишком высоким, это повысит центр тяжести мотоблока. В результате возникает большой риск его опрокидывания на труднопроходимых участках дороги или резких поворотах. Для повышения устойчивости увеличивают вторую ведомую ось на несколько десятков миллиметров.

Не рекомендуется использовать для мотоблоков с самодельными гусеницами воздушное охлаждение мотора. Такой двигатель часто не справляется с повышенной нагрузкой. Лучше всего применять водное охлаждение мотора, потому что он реже перегревается и гораздо выносливее при длительной эксплуатации.

Таким образом, самодельные гусеницы, устанавливаемые на мотоблок, делают агрегат гораздо более легким в управлении, не позволяя ему застревать в труднопроходимых местах. При помощи такого дополнительного оборудования мотоблок способен выполнять различные функциональные задачи в любую погоду.

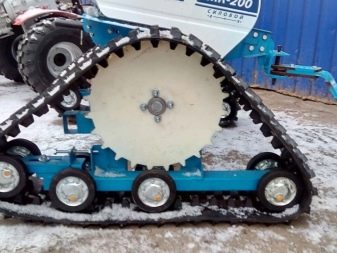

Принцип конструкции

Сейчас продаются как бы блоки на все четыре колеса авто, просто убираем стандартные колеса, прикручиваем специальные переходники на ступицы – одеваем гусеницы.

Нет, они не большие, а соответствуют именно размерам вашего авто, просто помещаются в стандартные арки колес, есть варианты даже на легковые автомобили, хотя это немного абсурдно.

Конструкция также проста, имеется треугольная металлическая мощная рамка, с пятью (иногда больше) парами катков внизу и одним большим сверху. На которые одевается гусеница, сделанная по специальной технологии (многие скажут — похожа на резину), однако это не совсем так, износостойкость и эластичность на высоком уровне, они остаются мягкими даже при минусовой температуре. Конечно состав материала вам никто не выдаст.

В верхний «большой» каток, устанавливается стандартная ступица колеса и сажается на жесткую сцепку, таким образом, ступица вращаясь будет передавать вращение всей конструкции, вот вам и вездеход готов. Большим плюсом остается то что можно поворачивать руль как на обычном авто с колесами, также когда нужно просто снимаем гусеницы и одеваем обычные колеса.

Какие могут быть разновидности гусеничной системы?

В одном случае модуль с гусеницами выполнен в виде оси. Снизу она дополнена четырьмя роликами. А уже с помощью роликов формируется нужное механическое напряжение гусеничной ленты. Слева и справа находится пара шестеренок. Попадая в пазы гусениц, они натягивают их и позволяют устройству двигаться.

Перемещение шестерней по горизонтали происходит за счет особого каркаса. Его прикрепляют на болты. Одна из сторон вала, оснащенного шестеренками, дополняется шестеренчатой передачей. По специальной цепи она транслирует усилие на гусеничный блок. В ходовой ленте встроены V-образные детали, острая грань которых смотрит по ходу мотоблока.

Есть и другое исполнение привода. На устройстве самой гусеничной ленты оно не отражается. Только колеса заменены на крупную шестеренку, крепящуюся на ось. В нижней части рама снабжается восемью роликами. Цель использования этих роликов — удержание ленты в натянутом виде и обеспечение бесперебойного движения.

Варианты изготовления

На фото ниже приведена возможная схема создания гусеницы для снегохода. Длина основного участка составляет 5,8 м. При этом используются катки величиной 0,07 м. Межосевое расстояние принимается равным 0,9 м.

Изготовление гусеницы для снегохода своими руками при наличии чертежей происходит весьма просто. Но если взять даже самую лучшую транспортерную ленту в чистом виде, то она будет быстро изнашиваться во время эксплуатации. Исправить положение помогает прошивка по краям толстой леской. Ничего оригинального тут придумывать не надо — придется только действовать так же, как при шитье обметывают края ткани

Именно периметр является самым уязвимым звеном, и неважно при этом делается ли гусеница на 1 метр, на 2 метра или какой-то другой длины

Полоса резины должна быть закольцована. Некоторые люди просто сшивают торцы, но подобная методика недостаточно надежна. Куда лучше будет задействовать шарнир, который подбирают под рояльную петлю.

Но некоторые люди отмечают, что для снегоходной гусеницы подойдет и резина, снятая со старого мотоцикла (выпуска до 1990 года). Правда, такой ресурс по очевидным причинам встречается уже редко. Альтернативное решение — сделать гусеничный движитель на основе ремней. К клиновидному полотну добавляют грунтозацепы собственной конструкции. Чаще всего на сцепление идут заклепки либо комбинация «гайка-болт».

Ремни оснащают еще на производстве отверстиями, которые несложно подогнать под главную звезду снегохода. Надо только оставить определенный промежуток между полосами. Крепление такой конструкции производится с помощью троса маленьких диаметров и иных прочных материалов.

Полезно рассмотреть и альтернативные решения (которых, на самом деле, очень много). По одной из схем также предполагается использование транспортерной ленты. Дополнительно потребуется профильная труба прямоугольного сечения. Для крепления применяют гайки, болты, граверы и шайбы. Начинают работу с самодельным движителем, формируя заготовки траков.

Их просто отрезают точно по ширине гусеницы при помощи УШМ. Когда черновые заготовки сделаны, им надо придать особую форму, опрессовывая на станке.

После этого наваривают ограничивающие клыки и арматуру, напоминающую литеру Y. Полученные экземпляры проверяют и подгоняют на том месте, куда они должны встать.

Собрать гусеницу самому, когда сделаны траки, уже не составляет особого труда. Надо только проделать в ленте отверстия при помощи заточенной на торце трубки. Боковину трубки оснащают тоже отверстием, которое помогает извлекать резиновую крошку и пыль. Траки сверлят электродрелью, на каждом краю должно быть два отверстия. Сборка с такими заготовками не составляет труда.

Но есть еще несколько тонкостей, которые необходимо учесть в любом случае. Если на первом плане будет повышенная проходимость, то нужно изготовить двухгусеничный снегоход, который к тому же устойчивее имеющего одну опору. Никакой практической разницы в работе нет, разве только придется сделать еще одну гусеницу дополнительно. Сами движители иногда приходится дорабатывать, выполняя шиповку саморезами. Такая процедура призвана повысить проходимость транспортного средства до максимума.

На снегоходе без шипов, как показывает практика, очень сложно заезжать на обледеневшие берега, на скользкие серпантины. Если процедура выполнена правильно, можно забыть о такой проблеме как минимум на один сезон. Правда, стоит учесть, что шипованные гусеницы хуже поворачивают, особенно на асфальте. Но безопасность в сложных условиях стоит того

Необходимо также уделить внимание задней подвеске, которая должна четко работать в связке с гусеницами

Связанные подвески применяют в спортивных и грузовых моделях. Но вот на глубоком снегу и при использовании длинных гусениц лучше подойдут несвязанные подвески. Такое исполнение усиливает тягу и отлично распределяет весовую нагрузку.

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует. Оптимальный вариант — не более 30 км/ч

Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Инструменты и материалы

В подавляющем большинстве случаев снегоходные гусеницы формируют из транспортерной ленты либо из покрышек. Но изготовление из покрышек сложное, долгое и слишком кропотливое. В некоторых случаях движитель снегохода производят из клиновых ремней. В различных вариантах гусеницы еще делают из цепи и из пластиковых труб.

Для работы понадобятся:

• большие ножи с хорошо заточенным лезвием;
• электрический лобзик с мелким зубом;
• болты;
• гайки;
• ключи гаечные;
• леска (помогает упрочнить края);
• трос либо похожий материал, помогающий упрочнять гусеницу;
• молоток и острый инструмент для подготовки отверстий;
• профильная труба прямоугольного сечения;
• гровера;
• шайбы;
• арматура.

Мастер-классы по изготовлению кресел качалок

На что еще следует обратить внимание

Конечно же, при выборе гусеничной приставки к мотоблоку стоит посмотреть и на то, при каких условиях она может эксплуатироваться. Такая информация предоставляться производителем и продавцом покупателю должна, конечно же, обязательно

Обратить внимание при выборе гусеничной приставки следует прежде всего на такие ее технические характеристики:

1. Максимальную высоту снежного покрова. Показатель это на самом деле очень важный. По слишком глубокому снегу мотоблок пройти, конечно же, не сможет даже с самой хорошей приставкой. Но, разумеется, лучше, если этот показатель будет как можно более высоким. К примеру, многие современные приставки дают возможность передвигаться по снегу глубиной до 50 см.
2. Максимальную высоту воды и грязи. Этот показатель, конечно же, также должен быть достаточно большим. У некоторых современных моделей он ограничивается лишь высотой установки двигателя. Но обычно этот показатель у приставок равен 45-50 см.
3. Грузоподъемность. Эта характеристика выбирается, конечно же, в первую очередь в зависимости от того, для каких целей используется в хозяйстве мотоблок. Но в любом случае двухсот килограмм для небольшого хозяйства обычно бывает достаточно.
4. Рабочую скорость передвижения мотоблока на гусеницах. У современных хороших приставок этот показатель обычно равен 18-20 км/ч. То есть передвигаться на дополненных ими мотоблоках можно достаточно быстро.

Удобство в сборке — также немаловажный показатель качества любой такой приставки. Установить гусеницы на мотоблок фермер, конечно же, должен иметь возможность самостоятельно. И чем меньше времени на эту процедуру будет тратиться, тем, разумеется, лучше.

Преимущества и особенности самодельного снегохода

Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции

Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Траспортная лента

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Автомобильные покрышки

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Схема

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Это интересно: Барбарис Тунберга «Атропурпуреа» — описание, посадка и уход

Из чего можно сделать?

Выбирая материал для гусениц, важно учитывать, что он не должен быть избыточно тяжелым. Так как сам мотоблок не обладает мощным двигателем, он банально не справится с увесистым материалом и, скорее всего, сломается

Гусеничный механизм, как правило, делается из мотошин, цепей, труб, ремней либо же транспортной ленты в комбинации с втулко-роликовой цепочкой.

Большинство мастеров создают гусеницы из автопокрышек – эти детали легко преобразовываются в требуемую конструкцию. Выбирать необходимо покрышки больших грузовых машин, учитывая имеющийся рисунок протектора и форму, ведь правильный рисунок улучшит сцепление с поверхностью. Лучше, если это будут запчасти, ранее принадлежавшие тракторам или иным крупногабаритным моделям.

Правильно подобранный протектор сможет хорошо контактировать и с мокрой землей, и с покрытой льдом, и с заснеженной поверхностью. Помимо материалов для гусениц, для конструирования полноценного устройства потребуется мотоблок с КПП, а также пара дополнительных колес. При необходимости к мотоблоку прикрепляется дополнительная телега и, по желанию, даже на полозьях, чтобы транспортировать грузы по глубокому снегу.

Популярные заводские модели

Данное агротехническое оборудование производят и отечественные, и зарубежные производители. Перечислим некоторые модели:

Гусеничная приставка Talon 380

Характеристики:

• высота гусениц — 300 мм;
• ширина гусеницы — 190 мм;
• общая длина — 1035 мм;
• общая ширина — 680 мм;
• колея гусениц — 300 мм.

Гусеничный модуль Talon WT к мотоблоку

Характеристики:

• Характер зацепления — цевочное
• Количество шагов — 62
• Масса гусеницы — 34 кг
• Размеры:
  • Длина — 154″ (3886 мм)
  • Ширина — 20″(500 мм)
  • Шаг — 2,86″(73 мм)
  • Высота грунтозацепа — 1,25″(32 мм)

Гусеничный привод “Рысь-500”

Гусеничный привод “Рысь-500”

Характеристики:

• Длина: 3937мм.
• Ширина: 500мм.
• Высота грунтозацепа 22,5мм.
• Производитель Композит.

Мотоблочная гусеничная приставка “Буран”

Мотоблочная гусеничная приставка “Буран”

Характеристики:

• Длина: 3686 мм.
• Ширина: 380 мм.
• Высота грунтозацепа: 17,5 мм.
• Производитель Композит.

Приставка “Муравей” к мотоблоку

Приставка “Муравей” к мотоблоку

Характеристики:

• Характер зацепления — цевочное
• Количество шагов — 44
• Масса гусеницы — 7,7 кг
• Длина — 2222 мм
• Ширина — 220 мм
• Шаг — 50,5 мм

Гусеничные приставки САМ

Гусеничные приставки САМ агрегатируются практически со всеми мотоблоками отечественного и зарубежного изготовители.

Характеристики:

Параметр	Значение
Производитель	«САМ» Нижний Новгород
Страна производитель	Россия
Применяемость	Ходовая часть
Совместимость	Мотоблоки
Подходит для	МБ Фаворит, Скиф
Рабочая скорость	15-18 км/ч
Длинна	1000 мм
Высота	340 мм.
Ширина	600 мм.
Вес	37 кг.

Характеристики:

Вес приставки без движителя:	37 кг.
Скорость передвижения:	15-18 км/ч
Расход топлива:	1.5-2 литра в час
Вес буксируемого груза:	200 кг.
Время полной сборки:	10 минут
Радиус поворота:	2 метра

Характеристики:

Параметр	Значение
Производитель	«САМ» Нижний Новгород
Страна производитель	Россия
Применяемость	Ходовая часть
Совместимость	Мотоблоки
Подходит для	Агат, Салют, Тарпан, Омич.
Рабочая скорость	15-18 км/ч
Длинна	1000 мм.
Высота	340 мм.
Ширина	600 мм.
Вес	37 кг.

Характеристики:

Длина гусеницы	2222 мм
Производитель гусеницы	ООО НПО Композит г. Курск
Ширина гусеницы	220 мм
Грузоподъемность:	200 кг
Максимальный расход топлива:	1,5 – 2 л/час
Габариты:	1000*600*340 мм
Вес:	37 кг

Характеристики:

Вес приставки без движителя:	37 кг.
Размеры без движителя:	1000х600х340 мм.
Скорость передвижения:	15-18 км/ч
Расход топлива:	1.5-2 литра в час
Вес буксируемого груза:	200 кг.
Время полной сборки:	10 минут
Радиус поворота:	2 метра
Габариты в упаковке:	75х400х200 + 2 гусеницы

Характеристики:

Время сборки	10 минут.
Скорость	15-18 км./ч.
Грузоподъемность буксируемых саней	200 кг.
Радиус разворота	2 метра.
Ширина гусеницы	220 мм.
Вес	37 кг.

Предлагаем таблицу соответствия гусеничных приставок САМ и марок мотоблоков:

Модификация приставки	Список совместимых мотоблоков или мотокультиваторов
СП-МБ-1	ОКА, КАСКАД, ЛУЧ,ФОРЗА,
СП-МБ-2	НЕВА
СП-МБ-СП-ПН	ПАТРИОТ, ДОКОТА, НЕВАДА
СП-МБ-С	САЛЮТ, АГАТ
СП-МБ-У	УРГА
СП-МБ-Ф	ФАВОРИТ, СКИФ
СП-МБ-Ц	ЦЕЛИНА

Выбор мотора

Перед окончательной сборкой позаботьтесь о тщательном выборе силового агрегата. Три рассмотренных варианта являются оптимальными:

1. Мотор с ручным управлением и тягово-сцепным устройством – идеальный выбор. Это могут быть МБ-2, МБ-1 или Нева. Среди отличительных характеристик стойкость к экстремально низким температурам и высоким нагрузкам, а также необычайная надежность.
2. Малым весом и простой конструкцией отличаются двухтактные мотоблочные моторы. Ключевое преимущество заключается в простоте ремонта.
3. Четырехтактные силовые агрегаты японских производителей с одним цилиндром также станут хорошим выбором. Они должны быть дополнены системой воздушного охлаждения. Среди преимуществ – стойкость к коррозионным процессам, устойчивость к перегреву и высокие технические характеристики.

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

• крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
• сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

• поз. 1 – гусеница;
• поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
• поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
• поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
• поз. 5 – амортизаторы;
• поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

• усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
• весовая нагрузка G;
• касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Это интересно: Как сделать грунтозацепы для мотоблока своими руками — рассматриваем вопрос

Конструкция мотоблока на гусеницах

Изготовить гусеничные мотоблоки вам поможет совершенно простая конструкция. Суть такой конструкции элементарна: к каждой стороне аппарата добавляется по дополнительному колесу. Таким образом, мы получим четырехколесный агрегат, на который далее наденем гусеницы.
Дополнительным преимуществом такого аппарата будет возможность снять дополнительные колеса. В результате вы всегда сможете вернуть обратно стандартный агрегат и успешно выполнять с ним вспашку огорода. Данное преимущество легко реализовать. Просто прикрепите дополнительные колеса к оси с помощью жесткой или гибкой передачи.

Как сделать самодельные гусеницы на мотоблок

Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельных гусениц

Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».

Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.

Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.

У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной  из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.
