Поиск обрыва кабеля

Причины повреждения

Если вы решили не дожидаться специалиста и найти обрыв провода самостоятельно, то с большой вероятностью у вас это может получиться, даже при отсутствии специальных навыков и инструмента. Однако прежде чем приступать к этим поискам вам наверняка будет полезно узнать о возможных причинах повреждения проводки. Несмотря на то, что таких причин не много, будет лучше, если вы заранее будете знать, к чему стоит готовиться после обнаружения проводки и места обрыва. В большинстве случаев многие причины обрыва провода носят «антропогенный» характер. То есть, дело здесь конечно заключается не во влиянии на экологию, но именно в человеческом факторе возникающих проблем.

Например, довольно частой практикой ранее являлась скрутка проводов, обматываемая на конечном этапе изолентой, что приводило к «долговечному и надёжному» соединению. Понятно, такой тип соединения, пускай и неприемлем, но всё же имел место, да и поныне может быть обнаружен в квартирах, где ремонт не проводился со времён выдачи дома в эксплуатацию. И несмотря на то, что они могут долго выполнять свою функцию, со временем такие соединения начинают сильно нагреваться, что может привести к неисправностям, а то и к пожару.

Другой, не менее редкой субъективной причиной возникновения обрыва, может стать сверление отверстий и забивание гвоздей в стены, понадеявшись на интуицию. Вы можете и не обладать рентгеновским зрением для предварительного определения местонахождения проводки, но, если вдруг в процессе проделывания отверстия в стене свет погас, значит вы попали в яблочко. Правда тогда и искать место обрыва долго не придётся. Только вот не исключено, что вы можете и просто слегка задеть провод, повредив изоляцию. Такой сюжет менее предсказуем, так как исчезновения света может и не последовать. По крайней мере моментального. С лёгкими повреждениями проводка может прослужить ещё какое-то время, однако потом неизбежно случится замыкание, а вы уже и не вспомните о том, что могло послужить причиной.

Самой сложной в плане локализации причиной обрыва проводки является банальное старение. Да, со временем провода изнашиваются, становясь более хрупкими, и возникновение обрыва может произойти абсолютно в любом месте. Учитывая абсолютную спонтанность возникновения проблем по этой причине, их обнаружение считается наиболее затруднительным, тем более потому, что никакие логические цепочки здесь построить попросту не удастся.

Сопутствующее оборудование при локализации течей на подземном водопроводе

Для получения наиболее достоверной информации при локализации мест утечек рекомендуется использовать портативные акустические течеискатели типа DXmic в паре с коррелятором.

Прибор такого типа (его также называют грунтовой микрофон) находит и замеряет шум на уровне земли. Для этого он оснащен микрофоном типа «колокол» для твердых грунтов и микрофоном типа «стержень» для мягких грунтов, усилителем и анализатором шумов, а также высококачественными наушниками. Предполагается, что прибор показывает максимальный уровень шума, находясь непосредственно над течью. Однако слишком высокий или слишком низкий уровень шума протечки не всегда позволяет точно локализовать ее при помощи грунтового микрофона. Для борьбы с посторонними шумами (от других источников) прибор оснащен усилителями основного сигнала и электронными фильтрами.

Все указанные в данной статье приборы дополняют друг друга, поэтому при решении вопроса, какой течеискатель выбрать для вашей службы диагностики, рекомендуется комплексный подход к данному вопросу – выберите оснащение данного подразделения несколькими типами приборов, а также переносными расходомерами с накладными датчиками. Лучший вариант – это оснащение службы диагностики сетей также и комплектом переносных датчиков давления, и системой телеинспекции трубопроводов, которая может помочь в особо сложных случаях пересечения трубопроводов разного типа в одном месте, либо при наличии вблизи места обследования постоянных источников шума, при которых ни один измеритель уровня шума не работает. При использовании в Москве течеискателей сотрудники службы диагностики не могли бы обнаружить до 15% утечек, если бы в их арсенале не было еще и телеинспекции. Кроме того, оборудование для телеинспекции трубопроводов позволяет выполнять поиск дефектов и на сетях наружной канализации.

Поиск и ремонт поломок

Для выполнения всех манипуляций нам понадобится:

• Вилка, провод и розеточная колодка.
• Отвертка.
• Пассатижи.
• Изолента.
• Термоусадка (можно и обойтись, если есть изолента).
• Нож.
• Мультиметр.
• Три иглы.

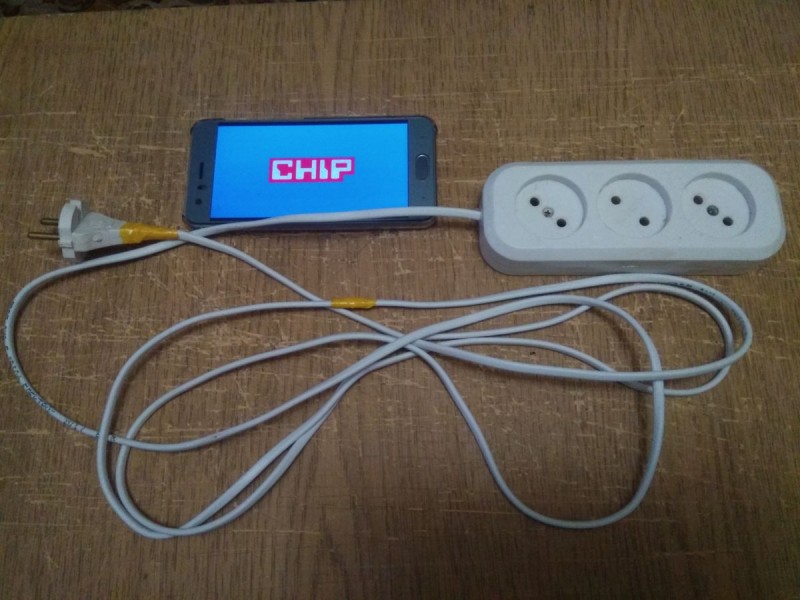

Сначала разбираем все и определяемся с неисправностями. Как видим, вилка у нас неразборная и ее проблема лишь в том, что изначально у ее основания отгорел провод (мы предварительно обрезали сгоревший участок). В колодке с пружинами все в порядке, но на входе также отгорел провод. А вот сам провод у нас где-то переломался и нам нужно найти этот участок.

Для поиска нам понадобятся три иголки и мультиметр. Вначале с помощью режима прозвонки проверяем, какая конкретно жила не работает. В нашем случае — это коричневая жила. Теперь нам нужно найти место пробоя. Для этого мы втыкаем одну иголку в жилу посередине провода и две другие в середину «половинок» провода. Теперь с помощью мультиметра прозваниваем.

Видно, что между первой и второй иголкой потерялся контакт, а значит пробой там. Теперь вынимаем третью иголку и втыкаем между ними, и продолжаем процедуру. Так, в буквальном смысле методом «тыка», узнаем место повреждения (нам хватило 5 раз). Теперь аккуратно разделываем изоляцию и устраняем неисправность путем скрутки с последующей изоляцией.

Теперь разделываем провода на вилке и подсоединяем наш провод. Качественно изолируем, чтоб не было пробоя.

Соединяем провод с розеточной колодкой. Присоединить провод можно двумя способами: пайкой (как это было изначально) или скруткой. Мы воспользуемся вторым вариантом, чтобы показать, как отремонтировать удлинитель без паяльника и припоя.

Зачищаем где-то по 4 см, чтобы можно было намотать на пластину. Кстати пластины свободно вытаскиваются, поэтому свободно берем одну пластину и крепим к ней провод. Провод в месте соединения обжимаем пассатижами. Должно получиться примерно, как на картинке.

Сразу скажем, что это вариант запасной, если нет паяльника под рукой. Если же ремонтируем более толстый кабель, рассчитанный на большую нагрузку, тогда паяем. Для окончательных манипуляций нам потребуется мультиметр.

Теперь собираем удлинитель и проверяем его: сначала прозванием, убеждаясь в отсутствии поврежденных участков, а затем подключаем к сети и проверяем напряжение. Наш удлинитель в рабочем состоянии.

Технические параметры трассоискателей и трассодефектоискателей

Трассоискатель и трассодефектоискатель может иметь различную форму, вес и стоимость. Погоня за миниатюризацией трассоискателя приводит к существенным проблемам в чувствительности и помехозащищённости прибора. Поэтому трассоискатели и трассодефектоискатели фирмы “ЭРСТЕД” сбалансированы по форме, весу и стоимости. Трассоискатель ТИ-05-3 и трассодефектоискатель ТДИ-05М3 нижнего ценового диапазона заслужили положительные отзывы на протяжении всего периода выпуска их серии. Однако наибольшей популярностью пользуется трассодефектоискатель ТДИ-МА среднего ценового диапазона, который осуществляет поиск повреждения кабеля даже в условиях аномальных помех от ЛЭП или железной дороги.

И конечно, поиск повреждения кабеля с помощью трассодефектоискателя затруднён без использования генератора. Генераторы подают в кабель ток согласованной с трассоискателем частоты. Именно поэтому, кабелеискатель может отличать свой кабель от другой трассы. По своей структуре, генераторы делятся на два типа, что удобно показать на примере генераторов :

• портативные генераторы ИЗИ;
• условно портативные генераторы ИЗИ-100.

Преимущества генераторов ИЗИ

Генератор ИЗИ является переносным прибором, которым легко автономно работать в полевых условиях. Генератор развивает мощность до 6 Вт, что является достаточным условием для поиска повреждения кабеля на расстоянии до 5 км. Генератор ИЗИ-100 является также переносным прибором, но он предназначен для работы только от сети 220 В. Развивая мощность до 100 Вт, этот генератор прекрасно подходит для определения места межфазного пробоя и короткого замыкания. Стоит упомянуть, что эти генераторы представлены в нижнем и среднем ценовом сегменте.

В заключении хочется пожелать удачи в поиске повреждения кабеля, поскольку грамотно подобранные приборы способны только облегчить эту задачу, в которой основную роль играет опыт.

Выявление неисправностей в проводке освещения

Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».

При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля. Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем.

Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

Если в поиске обрыва электрической цепи используется сканер скрытой проводки, все действия по обнаружению повреждения займут пару минут:

• Детектор скрытой проводки – небольшое по габаритам, буквально карманное устройство с высокой чувствительностью. С его помощью без без проблем можно быстро найти обрыв под толщей стройматериалов и отделки в 10-20 см.
• Сканеры скрытой проводки распознают не только проложенную в стене проводку, но и замоноличенные металлические и деревянные закладные, арматуру, направляющие. Чтобы устройство искало электрокабель, нужно выбрать соответствующую функцию.
• Приборы для поиска скрытой проводки снабжают дисплеями и устройствами звуковой сигнализации. Детектор покажет и обозначит звуком, как трассу, так и точку ее повреждения.
• Обозначенное детектором место надо отметить прямо по отделке. Затем следует отключить электропитание, после чего можно приступить к штроблению стен для ремонта проводки.

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

Выявление неисправностей в проводке освещения

Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».

При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля. Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем.

Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

Если в поиске обрыва электрической цепи используется сканер скрытой проводки, все действия по обнаружению повреждения займут пару минут:

• Детектор скрытой проводки – небольшое по габаритам, буквально карманное устройство с высокой чувствительностью. С его помощью без без проблем можно быстро найти обрыв под толщей стройматериалов и отделки в 10-20 см.
• Сканеры скрытой проводки распознают не только проложенную в стене проводку, но и замоноличенные металлические и деревянные закладные, арматуру, направляющие. Чтобы устройство искало электрокабель, нужно выбрать соответствующую функцию.
• Приборы для поиска скрытой проводки снабжают дисплеями и устройствами звуковой сигнализации. Детектор покажет и обозначит звуком, как трассу, так и точку ее повреждения.
• Обозначенное детектором место надо отметить прямо по отделке. Затем следует отключить электропитание, после чего можно приступить к штроблению стен для ремонта проводки.

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.

Что такое электронная маркировка?

В чем суть электронной маркировки кабеля? Все очень просто. Рядом с действующей коммуникацией изначально в период строительства закладывается специальный маркер – “апельсин” в защитном пластиковом кожухе.

Этот маркер легко определяется с поверхности земли зондирующим прибором. Поисковый инструмент генерирует сигнал, что вызывает в маркере ответные колебания определенной частоты, которые и фиксируются на экране.

Особенно такие штуки эффективны в местах установки муфт и на поворотах трассы.

На маркер не нужно подавать никакого напряжения и к чему-либо подключать.

Представьте себе, что отныне при трассировке линии вам больше не придется:

1Ехать в ТП или на подстанцию, дабы отключать и откидывать концы кабеля. 2Переключать потребителя на резервную КЛ.

3Подсоединять к жилам генератор.

4Беcпорядочно бродить в наушниках по городу и среди постороннего шума пытаться услышать писк от источника сигнала.

5Копать шурф, чтобы узнать глубину залегания.

Ваши трудозатраты при этом снизятся минимум на 50%. Вот реальный расчет и сравнение подобной работы, выполненной на одном из филиалов ОАО “МОЭСК”.

Срок службы маркера – от 50 лет и выше. Отдельные экземпляры можно закапывать на глубину до 2,4м и они будут прекрасно прослушиваться.

Правда их всегда рекомендуется закреплять с кабелем во избежание перемещения при движении грунтов.

Пятно сигнала от них на поверхности достигает 2 метров.

Возможные причины неисправностей проводки

Методики обнаружения повреждения

Для выполнения постеленной задачи необходимо знать техническую часть поисков и физические принципы, на которых они основаны.

Сам процесс делится на две составляющих:

1. Поиски зоны повреждения.
2. Поиски точки в установленной зоне.

Но отличными являются не только этапы работ, но и методы, используемые в них, по этому принципу они делятся на:

• относительные – петлевой и импульсный;
• абсолютные – методы шагового напряжения, индукционный и акустический.

Импульсный метод

Эта методика подразумевает использование рефлектометра. Инструкцию рассмотрим на примере РЕЙС-305, который является достаточно распространенным прибором.

Сам прибор основан на принципах зондирующих импульсов. Двигаясь на определенных частотах по проводнику, они встречаются с препятствием, после чего возвращаются назад. Расположив аппарат на одном из концов, можно определить точное расстояние до разрыва, воспользовавшись формулой: L=(tx/2)*υ, где L – искомое расстояние, tx время потраченное импульсом на дорогу в два конца, а υ – скорость с которой двигается импульс.

Этот способ отлично подходит как для поиска разрывов, так и для определения КЗ между жилами, суть проблемы при этом будет отображаться на дисплее прибора.

Методика петли

Не самый совершенный метод, его можно использовать только тогда, когда присутствует хотя бы одна целая жила, или рядом находится хотя бы один заведомо целый проводник. Петлевой метод предполагает измерение сопротивления постоянному току в искусственно замкнутой петле, длина которой известна выполняющему процедуру. Примером аппаратуры может служить Р333 – специальный измерительный мост.

Концы проводников сматывают, а другие подключают к устройству и считают результат по формуле: L=(2Lk*R2)/(R1+R2), в которой R1 – результат целой жилы, R2 – жилы с обрывом, а Lk – длина всего поврежденного проводника.

Акустическая методика

Данный подход не содержит в себе сложных физических вычислений, все намного проще:

• к поврежденному силовому кабелю подключают высоковольтный ток, используя для этого генератор высоковольтных разрядов;
• после чего берут прибор для прослушивания и идут по линии сети, для того, чтобы найти шум, соответствующий месту разрыва.

При всей видимой простоте у данного подхода есть три существенных недостатка:

• особенности грунта могут сделать выполнение работ невозможным;
• абсолютно не применим на глубоко пролегающих электросетях;
• переходное сопротивление не должно падать ниже 40 Ом.

Шаговое напряжение

Данное исследование основано на измерении разности потенциалов. При помощи генератора сквозь проводник пропускается ток, в месте разрыва он создает соответствующую разницу. Для нахождения конкретной точки два измерительных штыря устанавливают перпендикулярно друг другу: один ровно над проводником, а второй через метр от него.

Метод индукции

Этим способом можно быстро и надежно найти механическое повреждение, но у него есть один существенный недостаток – прожиг кабеля. Если этот момент вас не останавливает, то можно приступать. В качестве устройства можно взять ВУПК-03-25.

Через жилу пропускают ток высокой частоты, он образует электромагнитное поле, которое фиксирует приемная рама. На участке где измерения становятся нулевыми, произошел разрыв.

Устранение обрыва фазного и нулевого проводов

Выяснив точное место обрыва кабеля и определив его особенность (повреждение «фазы», «ноля»), можно приступить к его ремонту.

Для устранения поврежденного фазового провода, следует выполнить такие шаги:

Прежде всего нужно отключить фазный провод.
При помощи молотка или иного инструмента убрать штукатурку или иную отделку с поверхности стены. Необходимо освободить участок вдоль трассы примерно на 10-15 см, захватывая зону справа и слева от предполагаемого центра повреждения.
От сети требуется отделить поврежденную жилу, стараясь не задеть изоляцию на прочих кабелях.
Медную проводку лучше соединять пайкой. Для этого требуется взять дополнительный кусок подобного изделия, из которого выполняется ремонтная перемычка.
Желательно также предварительно надеть на жилу поврежденного кабеля поливинилхлоридную либо термоусадочную трубку

Концы перемычки скручиваются с концами перебитого провода, после чего соединения спаиваются.
На отремонтированное место плотно (в несколько слоев) накладывается изоляционная лента, после чего на нее осторожно задвигается трубка, одетая на провод. Это обеспечивает герметичность крепежа.

Алюминиевые провода хуже поддаются пайке, для которой к тому же требуется специальный припой и флюс. В этом случае самым надежным способом соединения будет клемма WAGO, при этом место ее крепления требуется обмотать изолентой и дополнительно покрыть герметиком.

Провода можно также соединить при помощи ответвительной коробки. Для этого с оборванного провода снимается изоляция, после чего его концы разводятся в разные стороны. При помощи перфоратора, оснащенного специальной коронкой в стене пробивается отверстие, размеры которого совпадают с параметрами ответвительной коробки.

Устройство вставляется в проем, после чего оно закрепляется алебастром. В коробку помещаются провода, при этом поврежденные жилы соединяются по цвету и обматываются изоляционной лентой. В заключении коробка с восстановленными проводами закрывается крышкой.

Если кабели помещаются в специальных трубках, поврежденные жилы следует осторожно вытянуть наружу, а вместо них при помощи протяжного приспособления вставить новые провода. При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу

Весь остальной процесс совпадает с описанным выше регламентом

При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу. Весь остальной процесс совпадает с описанным выше регламентом.

После любого вида ремонта штробы покрываются штукатуркой. Давать напряжение в отремонтированную проводку можно лишь после полного высыхания покрытия.
