Определение сопротивления петли фаза-ноль

Для обеспечения нормального функционирования электрических приборов и проверки автоматов необходимо периодически проводить замеры сопротивления петли фаза-ноль. Потому как первоочередными причинами поломок осветительных приборов являются перегрузки сети и короткое замыкание. Измерение сопротивления позволяет в кратчайшие сроки выявить неисправность и предотвратить подобную ситуацию.

Далеко не все знают, что представляет собой понятие «петля фаза-ноль». Под этой фразой скрывается контур, образованный в результате соединения нулевого провода, находящегося в заземленной нейтрали. Замыкание этой электрической сети образует петлю фаза-ноль.

Измеряют сопротивление в этом контуре следующими методами:

• падением уровня напряжения в отключенной цепи
• падением уровня напряжения в результате сопротивления возрастающей нагрузки
• использованием профессионального инструмента, интерпретирующего короткое замыкание в цепи

Второй способ используется чаще всего, так как отличается удобством, возможностью быстро измерить сопротивление, а также безопасностью.

Определение терминов

Итак, для начала следует разобраться в данных терминах и понять, зачем искать тот или иной провод. Необходимо вспомнить, что все электрические сети делятся на 2 категории:

• с переменным током;
• с постоянным током.

Ток представляет собой движение электронов по определённому сценарию. В первом варианте электроны осуществляют перманентное передвижение в некоем определённом направлении. А в случае с переменным, особенностью будет постоянная смена направления движения.

Теперь немного скажем о фазе, нуле и заземлении. Электроэнергия поступает в электросеть от трансформаторной подстанции, главным назначением которой является преобразование большого напряжения в 380 В. А к дому электроэнергия подводится либо по воздуху, либо под землёй через вводной щит распределения. Потом напряжение идёт на щитки, расположенные в каждом подъезде. И уже в квартиры идёт по одной фазе с нулём, то есть 220 вольт и проводник защиты.

Проводник, что обеспечивает подачу электрического тока потребителю, будет иметь название фазного. Внутри трансформаторной обмотки они соединяются между собой в так называемую звезду, что имеет общую нейтраль, которая заземлена на самой подстанции. Она обычно идёт к нагрузке по отдельному кабелю. Ноль, являющийся общим проводником, предназначается для реверсивного движения тока на источник электричества. Он даёт возможность выровнять фазное напряжение – разницу между нулём и фазой.

А заземление, которое в простонародье прозвали землёй, напряжения не имеет. Главной его задачей является защита пользователя от воздействия электротока при появлении неполадок с техникой, то есть при возникновении пробоя.

Технология укладки водяного теплого пола

Правила работы с индикаторной отверткой

При отсутствии заземляющего провода решить задачу, как определить фазу будет очень легко. Достаточно воспользоваться обыкновенной индикаторной отверткой.

В этом случае действия происходят следующим образом:

• Вначале обесточивается сеть путем отключения автомата. После этого на проводах острым ножом зачищается изоляция примерно на 1-1,5 см. Жилы нужно развести между собой, чтобы исключить случайное соприкосновение.
• Включается автомат и подается напряжение. Концом индикаторного устройства нужно по очереди коснуться зачищенных мест проводников. При попадании на фазовый провод светодиод начнет светиться.
• Обнаруженную фазу следует отметить, после чего вновь выключить автомат и сделать все запланированные подключения.
• Подключая освещение, выключатель нужно соединять с фазным проводом. Именно он будет обеспечивать разрыв контакта, выключение и включение осветительных приборов.

При работе с трехпроводной сетью все проводники могут оказаться одинакового цвета, поэтому нужно обязательно установить назначение каждого из них. Процесс обнаружения происходит в следующем порядке:

• Задача, как найти фазу решается теми же способами, что и в двухпроводной сети, после этого провод нужно отметить, отделив его от других проводов.
• Ноль и землю определяют мультиметром в режиме измерения напряжения. Один щуп касается фазного провода, а другой – нулевого и заземляющего, по очереди. Меньшее напряжение показывает нулевой провод.
• В случае одинакового напряжения измеряется сопротивление провода заземления. Оно должно быть не выше 4 Ом, а сопротивление нуля будет заметно выше.

Как определить фазу и ноль

Индикаторная отвертка

Работа с индикаторной отверткой (индикаторный пробник) для поиска напряжения

Что такое фаза, как определить фазу и ноль в электричестве

Цвет проводов фаза, ноль, земля

Как определить сечение провода по диаметру: формулы и готовые таблицы

«Ежик на грибной поляне»

Устройство бытовых электрических сетей

Поступление электроэнергии в любые жилые строения происходит через трансформаторные подстанции, которые изменяют поступающее высоковольтное напряжение, и на выходе оно уже имеет показатель равный 380 В.

Бытовые электросети современного образца выглядят и функционируют следующим образом:

1. Трансформаторная обмотка на подстанции имеет особый вид соединения, который придает ей сходство со звездой. Три вывода подключаются к одной общей точке нуля, а другие три на соответствующие клеммы.
2. Выводы, подключенные к нулю, соединяются и подключаются к заземлению трансформаторной подстанции.
3. В этом же месте общий нуль разделяется на рабочий нуль и специальный защитный PE-проводник.
4. Описанная система получила обозначение TN-S, но в старых домах до сих пор действует схема TN-C, которая отличается в первую очередь отсутствием защитного PE-проводника.
5. Фаза и нуль, после вывода из трансформатора, протягиваются к жилым домам для подключения к вводному электрощиту. Здесь происходит создание трехфазной системы напряжения с показателями 320/220В.
6. Далее разводка осуществляется по подъездным электрощитам, куда поступает напряжение с фазы 220В и защитный PE-проводник, если его наличие было предусмотрено.
7. Нулем в квартирной электросети будет являться проводник, который имеет соединение с землей в схеме трансформаторной подстанции и предназначенный для создания необходимого уровня нагрузки от фазы, которая также имеет подсоединение к трансформаторной обмотке, но с противоположной стороны. Главной функцией защитного нуля является отвод токов повреждений, которые могут возникнуть при аварийной ситуации внутри сети.
8. Происходит равномерное распределение нагрузки, это осуществляется благодаря наличию этажной разводки, а также подключению квартирных электрощитов к определенным линиям на 220 В внутри центрального распределителя в подъезде.
9. Система, по которой осуществляется подведение напряжения к жилому дому, с точностью повторяет векторные характеристики трансформаторной подстанции и также обладает формой звезды.
10. Сумма всех токов в трехфазной разновидности электросети складывается в соответствии с векторной графикой внутри нулевого проводника, после чего она возвращается на трансформаторную обмотку в подстанции.

Если внутри жилого помещения отключить все потребители электроэнергии и отключить их от рабочих розеток, то электрический ток внутри сети перестанет протекать даже при подведенном к электрощиту напряжении.

Описанная система устройства бытовой электросети является наиболее оптимальной из всех существующих на сегодняшний день, но и она не застрахована от возможных неисправностей. В большинстве случаев они связаны с нарушением соединений контактов либо обрывом проводников.

Сборка сайдинга

Монтаж сайдига своими руками продолжается. Переходим к последнему этапу – облицовке. При кажущейся простоте процесса, есть в нем несколько важных нюансов, которые влияют на качество конечного результата

Поэтому на них надо обратить особое внимание

Установка стартовых направляющих планок

Этот элемент облицовки должен быть установлен идеально ровно по горизонтали. Поэтому на угловую рейку, отступив от ее нижнего края 5 мм, вкручивается временно саморез. К нему привязывают прочную нить, которую тянут к противоположному углу здания. Выставляют ее по горизонтали и на этом уровне на угловом профиле также вкручивают саморез, к которому свободный конец нити привязывают.

Теперь нужно угловой профиль сайдинга приложить к углу дома и отметить их края на каркасе по уровню натянутой нити. Метки производятся карандашом или маркером.

Далее надо от края углового профиля отступить 6 мм по горизонтали, установить стартовую планку ниже нити, но своим верхним краем точно по ней, и закрепить к элементам обрешетки. Затем устанавливаются остальные направляющие по нити. Главное – оставлять между соседними планками зазор 1 см, который является компенсационным. То есть он дает возможность расширяться пластиковым изделиям под действием повышающейся температуры, не соприкасаясь друг с другом.

Есть другой вариант, в котором зазор между угловым профилем и стартовой планкой формируется за счет срезания гвоздевых (монтажных) полок. В которых сделаны отверстия для крепления. Их просто срезают на ширину стартового профиля, а последний ближе устанавливается к угловому элементы, но с зазором, равным ширине монтажной полки.

Монтаж углового профиля

Здесь сложностей нет, надо просто обратить внимание на два важных момента:

1. Нижний край угловой планки должен быть ниже стартового профиля на 5-6 мм.
2. Верхний край не должен доходить до софитов или другой облицовки карниза на 3-4 мм.

А так угловой профиль прикладывается к углу здания и крепится саморезами к обрешетке двух стен. Главное – выставить уголок точно по вертикали.

Длина угловых планок стандартная – 3 м. Если высота стены выше этого параметра, то придется монтировать два или три элемента. Устанавливают их внахлест относительно друг друга со смещением 2,5-3,0 см. Верхнюю укладывают поверх нижней. При этом монтажные полочки верхнего элемента срезают на длину 3 см. Обязательно между монтажными полками двух планок оставляют компенсационный зазор в пределах 8-10 мм.

Если в конструкции дома есть внутренние фасадные углы, то для них используются специальные угловые профили. Их монтаж производится точно так же, как и внешних уголков.

Как обойти окна и двери — обромление дверных проемов

Сложностей с проемами не должно быть. Для их оформления используют или специальные наличники, которые сегодня предлагают многие производители сайдинга, или стартовые профили. Их длина 3 м, так что одним элементом можно закрыть и оконный проем, и дверной. То есть ничего стыковать между собой не надо.

Боковые элементы выставляются по вертикали, верхние и нижние по горизонтали. Главное – верхняя планка должна собой перекрывать боковые, чтобы атмосферные осадки под облицовку не заливало.

Если окна и двери располагаются не в одной плоскости стены, то есть они утоплены в фасад, то для их обрамления используют специальный уголковый элемент. Он так и называется – оконный. Для этого по периметру окна впритык к рамам монтируют финишный профиль. В его паз будет заводиться шип углового элемента. А сам уголок крепится саморезами к металлическим профилям каркаса, которые были установлены по периметру проема.

Добавим, что ширина полок уголка на рынке представлена несколькими размерными параметрами. Это сделано для того, чтобы удобно было выбирать элемент в зависимости от глубины посадки окна или двери.

Монтаж сайдинга пошаговая инструкция

Монтаж сайдинга своими руками – процесс самый простой из всех вышеописанных. Начинать надо с угла дома. Панель вставляют боковым краем в угловой элемент, нижним в стартовую планку. Не поленитесь проверить его на горизонтальность.

Крепление производится саморезами по элементам обрешетки. Длина сайдинга варьируется в диапазоне 2,5-4 м, так что длину стены может одна панель не закрыть. Поэтому их стыкуют между собой специальным профилем. Его называют Н-профилем. В его конструкции два паза с разных сторон, в которые входят две соседние панели сайдинга. Сам Н-профиль крепится к каркасу точно так же, как и угловой. Кстати, его монтаж производят до начала установки сайдинговых панелей.

Таким способом собираются все ряды до последнего. При этом каждый третий ряд надо проверять на горизонтальность.

Теперь, что касается установки последнего ряда. Во-первых, около облицовки свеса кровли с отступом в 3 мм монтируют финишный J-профиль. Во-вторых, от него до края предпоследней сайдинговой панели замеряют расстояние. Хорошо, если это расстояние равно ширине сайдинга. То есть панель точно подошла, закрывая собой свободное пространство стены. Если размер меньше ширины панели, то его переносят на сайдинг, у которого под это значение подрезается верхняя часть с монтажной полкой.

По верхнему подрезанному краю делаются так называемые зацепы. По сути, это надрезы поперек длины панели длиною 2-3 см и шириною 2-3 см. Шаг зацепов – 20 см. Вырезанные полоски отгибаются наружу. Их назначение – войти в паз финишной планки и распереть ее, чтобы создать плотное соединение.

Все, можно считать процесс облицовки фасада дома сайдингом законченным. И несколько полезных рекомендаций.

12.04.2020

Как определить фазу и ноль мультиметром

Прибор, которым измеряют напряжение, ток и сопротивление, называется мультиметром. Чтобы выявить фазный и нулевой провод с его помощью, сперва нужно настроить устройство, для чего выбирают необходимый предел измерений. В случае с цифровыми приборами устанавливают 600, 750 или 1000 «~V» или «ACV».

Определение фазы производится следующим образом: один из щупов прибора подключают к контакту розетки или кабеля, а до второго щупа дотрагиваются рукой. При отображении на дисплее значения около 200 В это будет указывать на наличие фазы. Показания могут отличаться, что зависит от отделки пола, обуви и т.п. Если прибор отображает нули либо напряжение в пределах 5-20 В, значит, контакт соответствует нолю.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Самые доступные и распространенные способы

Наиболее простой способ, который позволяет точно определить фазный и нулевой провод, выполняется индикаторной отверткой. Ее можно купить или собрать самостоятельно. Схема такого устройства несложная, она представлена на рисунке ниже.

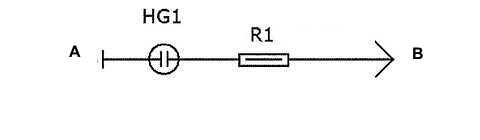

Схема детектора напряжения
