Как найти скрытую проводку

Как найти неисправность в проводке освещения

При повреждении сети на участке между световым прибором или выключателем с коробкой необходимо использовать индикатор – показатель напряжения с одним полюсом, – который укажет на наличие или отсутствие фазы.Если нет электричества в одной из комнат, сначала нужно проверить исправность лампочек и патронов.Когда они рабочие, то неисправность кабеля очевидна. Для того, чтобы найти место обрыва, сначала нужно открыть выключатель прибора освещения и определить индикатором фазу на контактах. При отсутствии фазы (проверяем при выключенном выключателе), значит поломка произошла на участке «выключатель — коробка».Если фазы нет на всех жилах, значит повреждение находится в зоне «светильник — коробка».

Иногда случается так, когда при отсутствии освещения и фазы в выключателе индикатор говорит о ее присутствии на приборе освещения. Это значит, что провода фаза-ноль стали на места друг друга.

Чтобы исправить такое повреждение, необходимо проложить путь фазной электроцепи по всему проводу: от коробки до прибора освещения и до выключателя.

Следует обнаружить место, где провода взаимосместились, разомкнуть их и скрепить правильно новым крепежом.

Для быстрого обнаружения места повреждения можно использовать детектор скрытой проводки – маленькое устройство, имеющее высокочастотную чувствительность. Он имеет свойства нахождения обрыва електроцепи даже под толстой отделкой до 20 см.

Во время поисковых работ обязательным условием является полное отключение электричества во всем помещении. Иногда требуется прожигание изоляционной ленты провода для снижения уровня сопротивления.

Знать расположение трассы электросети должен каждый владелец жилья

В большинстве случаев к поиску схемы расположения электрокоммуникаций в доме владельцы прибегают, когда уже возникли проблемы.

Между тем, об этом следует подумать и в других случаях:

Перед перепланировкой жилища

Во время перестройки помещения, при изменениях его конфигурации необходимо брать во внимание расположение электросети, чтобы не обесточить квартиру или дом. При установке светильников, навешивании картин, полок или натяжных потолков

При установке светильников, навешивании картин, полок или натяжных потолков

При проведении любых настенных работ нужно знать, где пролегает проводка, чтобы не повредить ее гвоздем или не просверлить.

Часто повреждение проводки происходит во время установки подвесных потолков. Углы, за которые крепится потолок, присоединяют к стене на саморезы, и часто эти крепления попадают на линию электропроводов.

После приобретения жилья

Схему расположения электроцепи необходимо иметь каждому хозяину. Поэтому ее следует составить незамедлительно после приобретения нового помещения. На плане должны быть указаны трассы электрокоммуникаций и точки расположения выключателей, розеток и распределительных коробок. В дальнейшем схема пригодится при расстановке мебели и во время проведения ремонта.

Искатель скрытой проводки своими руками

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

• транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
• светодиод HL–АЛ307Б или любой аналог;
• параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
• емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

• Т – КП103;
• HL – АЛ107БЛ (можно заменить аналогом);
• R1-2,0 кОм;
• R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
• R3- 1,0 МОм;
• С1 -5,0 мкФ;
• С2 – 20,0 мкФ
• SP – динамик с сопротивлением от 30 до 60 Ом;
• L – содержит от 20 до 50 витков провода диаметром  0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Список радиокомпонентов:

• катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
• Т1 – KT315 (буквенный индекс не имеет значения);
• D1, D2 – КР140УД1208;
• D3 –К561ЛЕ5;
• HL1, HL2 – КИПМОБ1Б-1К;
• VD1 – КД522;
• емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
• сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц.

Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Это интересно: Дифавтоматы и УЗО — в чем разница и что выбрать, как отличить визуально, как подключить (в том числе вместе), инструкция с видео

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

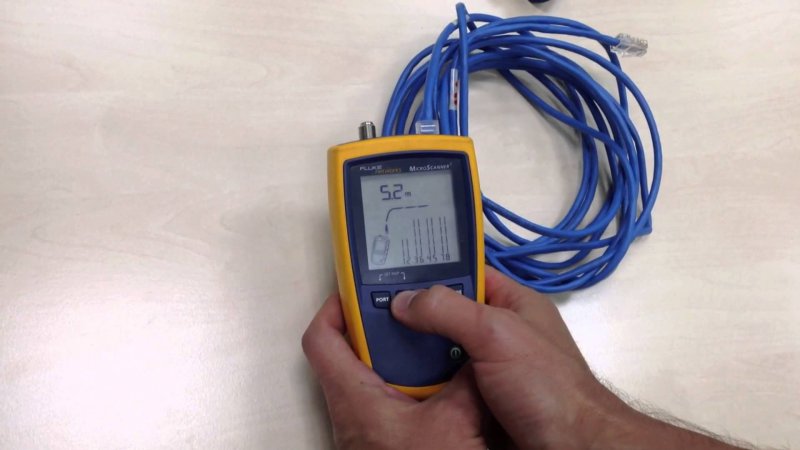

1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Поиск проводки

Детектор проводки — инструмент не самый распространенный, поскольку применяется крайне редко. И если его в домашнем арсенале нет, на выручку могут прийти другие приборы. Далее рассматривается несколько примеров поиска «подручными средствами».

Радиоприемником

Созданное электротоком магнитное поле искажает радиоволны, о чем приемник сообщит характерным треском.

Радиоприемник настраивают на частоту 100 кГц, подносят к стене в зоне, где ожидают найти провод, и ведут вдоль нее.

Провод проявляет себя тем явственнее, чем выше сила протекающего в нем тока, потому в розетку включают мощный прибор: обогреватель, пылесос, дрель и т.п. Нарастающая громкость треска в динамике свидетельствует о приближении к линии.

Аналогичный шум вблизи проводника с током производит катушечный микрофон, подключенный к магнитофону с колонками. Точность данного метода составляет +/- 15 см.

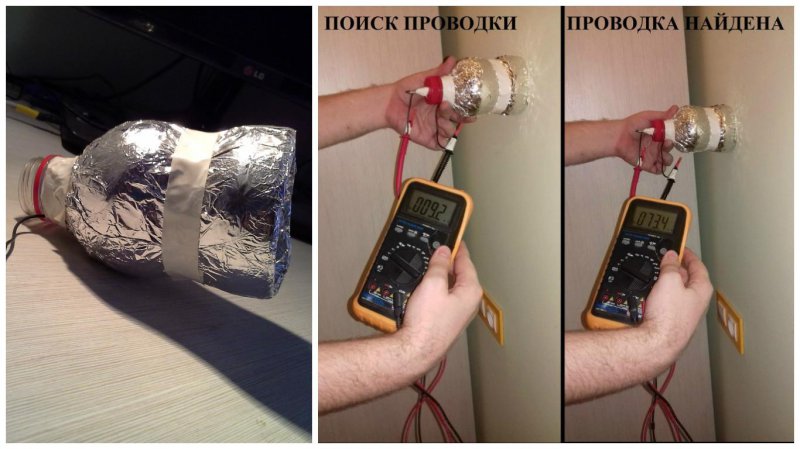

Мультиметром

Также действие магнитного поля проявляется в изменении сопротивления находящихся в нем полупроводников. Следовательно, в деле поиска проводки поможет полевой транзистор, например, 2SK241, КП103А либо КП303.

Порядок действий следующий:

• мультиметр переключают в режим измерения сопротивления (сектор со значком «омега» на лицевой панели) в диапазоне до 200 кОм;
• щупы прибора подсоединяют к истоку транзистора (средний вывод) и стоку;
• перемещают транзистор вдоль стены, отмечая изменение показаний на дисплее мультиметра.

Для повышения чувствительности прибора к третьему выводу (затвор), играющему роль антенны, присоединяют отрезок медного провода. По величине изменения сопротивления определяют близость линии.

Индикаторной отверткой

Наряду с энергонезависимыми индикаторными отвертками существуют энергозависимые — с питанием от батарейки. Они отличаются способностью определять фазу дистанционно, тогда как энергонезависимому индикатору нужен непосредственный контакт. Таким прибором можно нащупать провод под напряжением, если он находится близко к поверхности (до 1 см).

Кассетным плеером

В детектор проводки плеер превращают следующим способом:

• отсоединяют питание от моторчика: этим устраняются посторонние шумы и экономится заряд батареек;
• припаивают к головке гибкий провод, например, кабель USB (антенна).

Если теперь нажать кнопку «Play» и поднести плеер к проводу с протекающим током, раздается гул. Интенсивность его тем сильнее, чем ближе провод. Это очень слабый индикатор. Обнаруживает только провода, скрытые тонким слоем штукатурки (до 1 см).

С помощью слухового аппарата

Также детектором может послужить слуховой аппарат советского образца — марки АК-1 и аналогичные. В таком приборе предусмотрен режим «Телефон»: устройство воспринимает только электромагнитные колебания, что позволяет его владельцу говорить по телефону в шумной обстановке.

Слуховой аппарат АК-1

Активировав данный режим, слуховым аппаратом сканируют стену и по усилившемуся шуму определяют местоположение скрытого провода.

Существует новая технология изготовления кабелей, предусматривающая заделку в токопроводящую жилу особых маячков. При обрыве по их сигналам место повреждения обнаруживается очень легко и быстро. Технология проходит обкатку в странах Запада, у нас пока не применяется.

Цветные нити

Для декора цифр ко дню рождения очень часто используют обычную пряжу. Вариант достаточно быстрый и экономичный. Берем любые нитки, которые есть в доме (кроме тех, что предназначены для обычного шитья). Лучше взять хлопковые или шерстяные нитки, так как они более плотные. Обматываем нитками заготовку из картона в любом порядке. Можно сделать это по горизонтали, по вертикали, вязать нити хаотично, менять и смешивать различные цвета.

Умеете вязать крючком? Отлично. Украсив каркас пряжей, можно добавить пару-тройку вязаных элементов. Это могут быть цветы для девочек, любая вязаная игрушка – для мальчиков.

Способ 5. Специальные приборы

Вот мы и подобрались к самому безошибочному способу найти прямой электрический провод, если он проложен в стене методом скрытой проводки. Такие приборы называются тестерами и входят в базовый инструментарий любого электрика. Собственно, и вы сами можете приобрести один — и без всяких опасений заниматься переделкой проводки, основываясь на той информации, которую выдаст прибор. Вот список самых популярных моделей, которые помогут вам найти провод в стене и при этом их без труда можно отыскать в продаже:

• MS-158M — сложность работы с этим тестером обусловлена тем, что он реагирует, подобно металлоискателю, на любой металлический предмет;

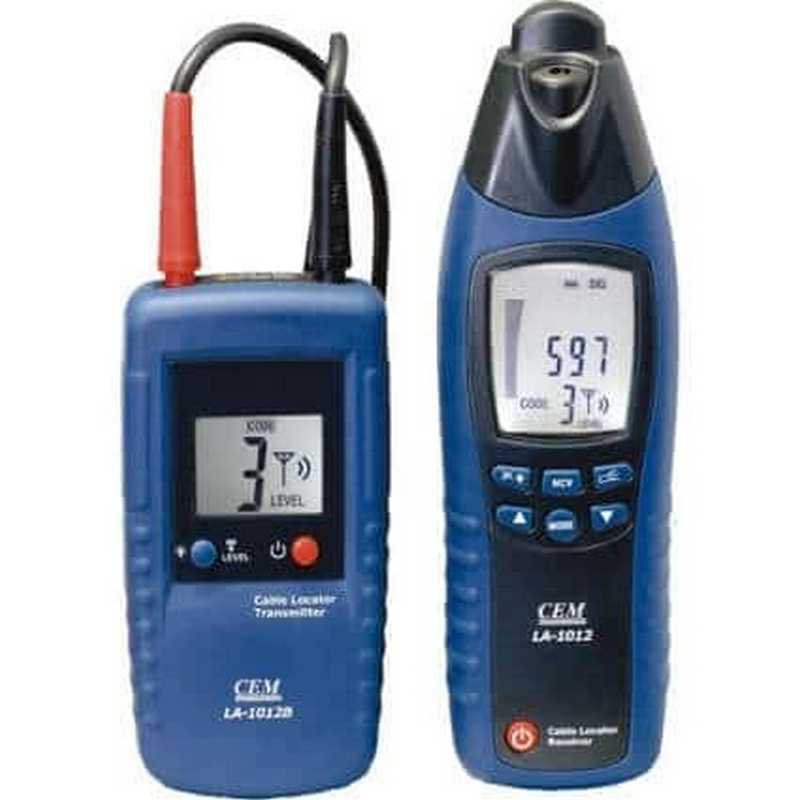

• LA-1012 — помогает найти проводку в стене, также сообщает конкретные данные о характере переменного тока;
• VP-440 — очень «способная» модель, которая станет палочкой-выручалочкой в том случае, если необходимо не только найти прямой электрический провод, проложенный в стене, но и определить место разрыва цепи;
• GVD-504A — популярный в народе прибор, также передаст всю необходимую информацию о характере переменного электрического поля.
• Е121 «Дятел» – используется для идентификации обрыва в цепи, обнаруживает кабели глубиной до 70 миллиметров.

Процесс обнаружения проводки в стене — на видео.

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг

Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

Детекторы проводки

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Декоративный камин из коробок «под кирпич»

Оформление в виде кирпича смотрится очень эффектно и позволяет на некоторое время забыть, что это фальшивый очаг. В данной пошаговой инструкции изготовления камина на Новый год своими руками из коробки каждый кирпич раскрашивают отдельно, получая вот такой интересный элемент декора, как на фото.

Чтобы смастерить новогодний очаг, нужно приготовить следующее:

• коробки подходящего размера – 1-2 шт.;
• шаблон круглой формы (крышка от сковородки, таз, стеклянная тарелка из микроволновки и пр.);
• акриловая или масляная краска;
• ножницы;
• нож;
• клей;
• карандаш либо фломастер;
• валик либо широкая кисть;
• краска белого, красного или черного цвета;
• при желании пергаментная бумага.

Ход работы:

Необходимо взять коробку большого размера, но, если не получилось найти, можно соединить две наименьшей величины. Затем отрезать отвороты и склеить их верхней частью друг к другу при помощи скотча.

Взять шаблон большой величины и с его помощью нарисовать нижнюю часть очага. Боковые элементы можно начертить по линейке либо вручную. Данную деталь нужно вырезать.

• Далее камин нужно покрасить белой краской. При желании можно воспользоваться аэрозольным баллонном, но тогда покраской нужно заниматься на улице, чтобы не выгрязнить помещение.
• Распыляя баллон, не следует держать его рядом с камином. Подходящее расстояние – 30-40 сантиметров от предмета. Также не следует красить только в одном месте, картон может намокнуть и стать волнообразным.
• Если не хочется красить, то покрыть белой краской очаг можно уже в конце, когда будут приклеены «кирпичики», но об этом позже. Для правдоподобности в краску можно добавить немного песка, чтобы  было похоже на раствор.

Из отрезанных в начале отворотов коробки следует вырезать различной величины «кирпичики». Углы можно сделать закругленными, но это уже на свой вкус и воображение.

 «Кирпичи» нужно покрасить.

Затем приклеить к очагу.

При желании и возможности можно сделать «угли» при помощи пергаментной бумаги, выкрашенной в черный цвет. Во внутреннюю часть камина можно поместить гирлянду и накрыть пергаментом. В качестве завершающего штриха можно использовать угли и дрова.

​

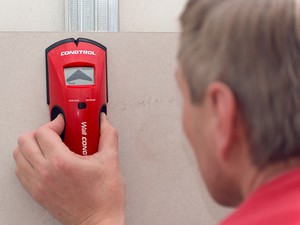

Процедура поиска проводки

При подключении проводов к сети переменного тока вокруг них образуется электрическое поле. Искатели улавливают его и с помощью специального встроенного усилителя преобразовывают в звуковой или световой сигнал.

Включение устройства происходит после нажатия кнопки, находящейся на корпусе. После включения прибора его необходимо откалибровать для получения точных показателей. Оператору требуется только поднести устройство к тому месту, где точно имеется невидимая проводка, остальной процесс калибровки происходит автоматически. Прибор сам настроит необходимую степень магнитной индукции.

После калибровки можно приступать непосредственно к поиску скрытой проводки: медленно, вращательно-поступательными движениями передвигаемся по искомой проводке вдоль стены, по наивысшему уровню звука или более яркому свечению диодной лампочки.

Помните, что калибровка на влажных поверхностях будет неточной, следовательно, и обнаружение трассы провода будет произведено с большой ошибкой.

Инструкция по поиску места обрыва

При выявлении неисправности необходимо сразу же принять меры по выяснению причины повреждения и поиску примерного места дефекта электросетей.

Прежде всего, нужно проверить, в каких комнатах имеются проблемы с подачей электрического тока.

Расплавленные выключатели или розетки говорят о том, что повреждение проводки случилось на примыкающих к ним участках электросети

Затем следует выяснить, затронул ли обрыв кабеля осветительные приборы или розетки, проверив их тестером. В зависимости от ответов на последний вопрос, следует действовать по инструкциям, которые приводятся ниже.

В этом случае неисправность может быть вызвана неисправностью фазового или нулевого кабеля.

Обрыв фазового провода

Прежде всего, необходимо определить, к какому автомату подключена поврежденная розетка. Выяснив источник питания, к которому подключен неисправный кабель, необходимо отключить электричество и отсоединить от щита все жилы: «ноль», «фазу», «землю» (если имеется).

Для того чтобы найти источник питания розетки, необходимо переключать автомат, одновременно проверяя индикатором наличие либо отсутствие фазы

Затем необходимо вооружиться мультиметром, с помощью которого следует последовательно проверить все соединения, прилегающие к поврежденному объекту, начиная от кабеля в щите.

Таким способом можно выявить зону поражения: обычно между двумя розетками присутствует два, а при наличии «земли» и три провода. Если на этом участке удается выявить лишь одну жилу (например, нулевую), можно смело предположить, что обрыв находится именно здесь.

Распределительные коробки часто бывают недоступны, поскольку скрываются под слоем отделочных материалов. При наличии доступа к подобным устройствам желательно вскрыть их, поскольку часто в них происходит повреждение жил.

Если при этом не будет обнаружено неисправностей, следует проверить индикатором неработающие провода, начиная со скруток, а также обследовать клеммник и разобранные скрутки.

Возможен вариант разводки, не предусматривающий установки распаечной коробки. В этом случае кабели беспрепятственно идут от одной розетки к другой, при этом в каждый подрозетник заходит два провода, составляющих 4 жилы. В этом случае для выявления дефекта требуется снять устройства, размещенные в начале и конце неисправного участка, после чего исследовать все провода мультиметром.

Повреждение нулевого провода

Поиск обрыва нулевого провода практически не отличается от работ по обнаружению обрыва «фазы», однако имеет определенные особенности.

О разрыве нулевой жилы на контактах розетки можно узнать, поднеся к этому месту индикаторную отвертку: она будет светиться на «фазе», однако покажет отсутствие «нуля». В данном случае бесполезно использовать для проверки напряжения мультиметр, поскольку этот прибор будет показывать произвольное значение от 0 до 220 В.

Важно соблюдать строгие меры предосторожности: из-за имеющейся фазы сохраняется опасность удара током даже при нерабочей розетке. В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Если для разводки электричества использован трехжильный кабель, в качестве крайней меры для передачи «ноля» можно применить жилу «заземления». Однако в этом случае функция «земля» будет отсутствовать в розетке: это нежелательно вообще и недопустимо, если речь идет о высокомощной бытовой технике, например, стиральной машине.

Преимущества вязаного коврика

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно сделать металлоискатель своими руками. Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти утечку тока, короткое замыкание и качество самой электропроводки в панельном доме

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Несколько слов о вентиляции в гараже

Какие бывают автоматы защиты

Рубрики

Обустройство

Открытий тип предполагает прокладку по полу, стенам или потолкам. Можно также все аккуратно уложить в короба, трубы и под плинтуса. Большое количество розеток можно закреплять одинарным шлейфом параллельно или звездочкой через коробку распределения. Решается от того, сколько вы собираетесь расходовать кабеля, а также от мощностей всех электрических приборов в вашем доме.
