Высота конька двускатной крыши: функции и назначение

Содержание статьи

Как правильно рассчитать высоту двускатной крыши?

При строительстве дома одним из важных пунктов является расчет нужной высоты крыши и ее будущая площадь.

Кровельная схема двускатной крыши достаточно проста: две плоскости «скаты» образованные брусом, опираются на несущие стены и образуют равносторонний треугольник, плоскости «скаты» располагаются друг напротив друга.

Чем ниже высота конька, тем меньше угол ската. А как следствие, большие шапки снега, угрожающие кровле и вашему спокойствию. Если двускатная крыша имеет очень высокий конек и большую площадь покрытия, то она может не устоять под сильными порывами ветра. А это грозит дому не очень хорошими последствиями. Как же рассчитать высоту правильно? В данной статье вы найдете ответ на важный и интересующий многих вопрос.

Что собой представляет двускатная крыша?

Имеется множество видов кровель, но основными из них считаются три формы: односкатная, двускатная (щипцовая) и четырехскатная. Самая распространенная из этих трех — двускатная. Из самого названия понятно, что крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны (завершение фасада дома, в данном случае треугольной формы). Следовательно, у двухскатной их два. На фронтонах обычно располагают слуховые окна. Они предназначены для освещения чердачного помещения и помогают визуально увеличить его площадь.

Как произвести расчет высоты крыши?

Конструкция стропильной системы двускатной крыши: все элементы крыши, соединенные между собой, представляют стропильную ферму, основой которого является один или несколько треугольников, в виде жесткой геометрической фигуры.

Чтобы правильно расчитать высоту двускатной крыши, необходимо определиться с углом наклона скатов. Нужно воспользоваться нормативными документами, регламентирующими данный вид работ. К таким документам относится Свод правил СП20.13330.2011. Он основывается на СНиП 2.01.07-85* «Нагрузки и воздействия». В документе доступна формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

После определения наклона можно переходить непосредственно к расчету высоты конька. Сделать это правильно поможет великая наука геометрия. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом a, который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α.

Второй катет b мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

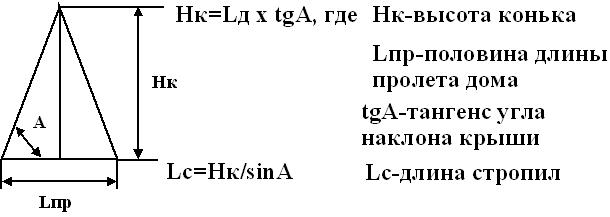

Схема расчета высоты двускатной крыши: для двухскатной крыши с углом наклона 45 градусов, высота конька равна половине ширины дома. Чтобы вычислить это показатель для других углов, необходимо половину ширины дома умножить на соответствующий коэффициент.

Зная все необходимые для расчета значения, мы без труда подставим их в формулу и получим нужную высоту конька.

Дано: Дом 6х9 м, угол наклона кровли — 40 градусов.

Ширину дома, равную 6, делим на 2, следовательно, катет b=3. Тангенс 40 градусов равняется 0,84.

Решение задачи: катет a=3*0,84=2,52 м.

Ответ: оптимальная высота конька составила 2,52 метра.

При проектировании своего дома не поленитесь решить такую несложную геометрическую задачку. Она поможет в будущем избежать всяческих проблем с главным компонентом вашего дома — крышей.

Как правильно рассчитать высоту двускатной крыши? Чтобы понять, как рассчитать высоту двускатной крыши, необходимо определить угол наклона и подставить его в геометрическую формулу.

Достоинства и недостатки материала

Особенности проектирования и основные параметры

Крыша защищает дом от влияния внешней среды, потери тепла и придает зданию законченный вид, поэтому важно правильно вычислять все размеры деталей, в том числе и высоту. Чтобы понять, как правильно рассчитать высоту крыши, необходимо знать следующие параметры:

Чтобы понять, как правильно рассчитать высоту крыши, необходимо знать следующие параметры:

• углы и количество скатов;
• тип;
• как планируется использоваться чердачное помещение;
• климатические факторы региона проживания (средняя скорость ветра, количество осадков зимой и т.д.);
• личные предпочтения;
• характеристики обрешетки, кровли и стройматериалов.

Следует также учитывать параметры ребра (конька) крыши, т. к. от него в большей степени зависит строение стропильной системы и обрешетки.

К тому же он оказывает влияние на общую высоту. Если не знать характеристики ребер, то будет трудно рассчитать оптимальную площадь кровли, и как следствие, количество строительных материалов для дальнейшей работы.

Вид утеплителя тоже оказывает влияние на параметры. При правильном выполнении всех расчетов можно построить не только прочную, долговечную крышу, но и сэкономить на закупке материалов.

Вы будете точно знать их необходимое количество и не придется переплачивать за излишки, которые потом не пригодятся.

Коньковый прогон используется в качестве стыка, соединяющего два ската кровли (как у двускатной крыши).

На него опираются стропильные стойки, обрешетка и кровельный материал с двух сторон, поэтому он должен быть самым прочным во всей конструкции.

Произвести расчет оптимальной высоты конька можно по следующему правилу: длина конька равна половине длины пролета дома, умноженной на тангенс угла наклона.

Также верный расчет высоты крыши невозможно сделать, если не знать ее тип.

Чтобы рассчитать высоту крыши дома, нужно обратить внимание на угол скатов и характеристики стропильной системы. В большинстве случаев угол ската варьируется от 8 до 45 градусов

Чем меньше угол, тем большая нагрузка приходится на стропильную систему (особенно в зимний период и при проведении работ на самой крыше), следовательно, потребуется дополнительное укрепление и корректировки в расчетах

В большинстве случаев угол ската варьируется от 8 до 45 градусов. Чем меньше угол, тем большая нагрузка приходится на стропильную систему (особенно в зимний период и при проведении работ на самой крыше), следовательно, потребуется дополнительное укрепление и корректировки в расчетах.

Однако при увеличении угла, возрастает стоимость постройки.

Размер стропил определяется из их сечения и длины: чем они больше, тем большую нагрузку способна выдержать система.

Расчет высоты односкатной кровли

Односкатная кровля в плане представляет собой самый настоящий прямоугольный треугольник. Те его стороны, которые образуют прямой угол, называются катетами, оставшаяся сторона – гипотенузой. Переводя с языка геометрии на язык строительства, мы увидим, что катеты – это длина стены здания и искомая высота кровли, гипотенуза – длина будущих стропил. Один из катетов – длина стены здания (а) — нам точно известен, также мы знаем и угол наклона (α).

Расчет высоты односкатной кровли

Теперь вспомним определение тангенса угла наклона – он равен отношению длины противолежащего катета к длине прилежащего. В нашем треугольнике прилежащий катет – это длина стены, а противолежащий – высота кровли.

Тангенсы углов собраны в таблицах Брадиса. Помните такие? Теперь за ними не нужно идти в библиотеку, как в школьном детстве – их можно просто скачать в интернете и найти значение тангенса для нужного нам угла! После чего просто перемножим найденный тангенс угла и длину стены здания – и получим высоту кровли.

Формула расчета высоты односкатной кровли

За наши старания мудрый дедушка Пифагор предлагает нам бонус – теперь по теореме, носящей его имя, можно легко рассчитать и длину стропил.

Квадрат гипотенузы равен сумме квадратов катетов, а значит, длина стропил (L) будет равна корню квадратному из суммы квадратов длины стены и высоты кровли.

Формула расчета длины стропил односкатной кровли

Важно: по этой формуле мы рассчитываем длину стропил до пересечения со стеной. Если по плану стропила заканчиваются ниже уровня крыши, образуя свес, то к полученному значению нужно прибавить длину этого свеса

Расчёт паро- и гидроизоляции

Необходимое количество материала для изоляции крыши от пара и влаги определяют, зная площадь кровельного ската.

При расчёте количества гидроизоляционной плёнки не следует забывать о том, что 15% материала уходит на создание нахлёстов

Представим, что перед нами стоит задача закрыть пароизоляционной и водонепроницаемой плёнками крышу с двумя одинаковыми скатами длиной 5 м и шириной 4 м. В этом случае вычислительные действия будут следующими:

1. S_c = 5 · 4 ·2 = 40 м² (площадь двух скатов кровли).
2. S = S_c · 1,15 = 40 · 1,15 = 46 м² (необходимое количество каждого изоляционного материала с учётом нахлёста, который должен составлять 15% от площади кровли).

Без расчёта площади, высоты, нагрузок и других параметров кровли уверенность в надёжности сооружения не придёт ни к одному хозяину дома. Все размеры будущей крыши надо знать заранее, чтобы не допустить никаких накладок.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Что собой представляет двускатная крыша?

Имеется множество видов кровель, но основными из них считаются три формы: односкатная, двускатная (щипцовая) и четырехскатная. Самая распространенная из этих трех – двускатная. Из самого названия понятно, что крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны (завершение фасада дома, в данном случае треугольной формы). Следовательно, у двухскатной их два. На фронтонах обычно располагают слуховые окна. Они предназначены для освещения чердачного помещения и помогают визуально увеличить его площадь.

Методы вычисления высоты и площади крыши

Выполнить расчет высоты конька и площади двускатной кровли и остальных сопутствующих параметров можно, не используя программу-калькулятор. Для этого требуется знание элементарных геометрических формул, которые, надеемся, вы не успели забыть с школьных времен. Самостоятельно рассчитать конек можно двумя простыми методами:

• Математический. Этот способ основан на формуле вычисления длины катета треугольника. Если представить двухскатную крышу в вертикальном разрезе, она образует равнобедренный треугольник. Высотой конька называют отрезок, которые идет от середины основания до вершины треугольника (крыши). Чтобы определить, чему равно это расстояние, нужно воспользоваться формулой:
  a= b x tgα, где
  a – высота конька,
  в – расстояние между скатами по карнизу,
  α – угол, образованный основанием крыши и скатом.
  Выполнив расчет высоты конька, можно вычислить площадь фронтона, а также, сколько пиломатериалов потребуется для его зашивки. Программа-калькулятор использует для вычисления математический метод.

• Графический. Графический метод основывается на построении масштабированного чертежа, отражающего длину и ширину дома, а также реальный уклон скатов двухскатной крыши. На листе бумаги вычерчивают фронтальную проекцию коробки дома, затем с помощью транспортира отмеряют угол между основанием кровли и скатом. Расстояние от карниза до конькового соединения измеряют линейкой и переводят, исходя из масштаба. Для графического метода определения высоты конька не требуется расчет, но ошибки при его использовании возникают не реже.

Особенности двускатной кровли

Распространенным вариантом служит – двускатная крыша с прямыми скатами (щипцовые). Уклон скатов составляет – 45 0 С из-за этого, присутствует противостояние к ветровым нагрузкам.

При своем желании, Вы можете оборудовать мансарду, применяя иные виды крыш. Это может быть – двускатная кровля с ломанными скатами. В ее верхней части, скаты – пологие, а в нижней – выполнен резкий уклон. Под крышами такого вида, нужно сооружать стропильную систему.

Иногда, следует использовать несимметричную двускатную кровлю, ее конек будет располагаться немного со смещением (относительно центра крыши). Схему нужно разрабатывать с учетами особенностей сооружения.

Двускатная кровля может быть – полувальмовой, в таком варианте, она будет отличаться скошенными кровельными элементами над фронтоном.

Услуги

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Несколько полезных рекомендаций относительно расчета крыши

Выбирая, к кому обратиться за помощью, помните, что вальмовая крыша – конструкция недешевая, поэтому не терпит ошибок и неточностей. Правильность проведенных вычислений должна быть гарантирована. Для новичков вычисления четырехскатных, вальмовых и шатровых крыш оказываются довольно сложными, поэтому их лучше доверить специалисту-проектировщику со стажем работы в данной сфере. Самостоятельно можно заниматься только вычислениями, касающимися односкатных конструкций для хозпостроек и гаражей, или простых двускатных, сооружаемых для покрытия небольшого дачного домика.

Расчеты параметров крыши – это важнейший этап,

касающийся сооружения кровли. Именно его результат и точность влияет на то, насколько надежным будет сооружение, как долго оно прослужит, будет ли иметь привлекательный и гармоничный внешний вид. Не нужно жалеть время и силы на то, чтобы перепроверить результаты и убедиться в их точности. Это гарантия того, что у вас будет самый прочный дом, рассчитанный на многолетнюю эксплуатацию и обеспечивающий комфорт, уют и тепло. Как рассчитать высоту крыши

Точные и правильно вычисленные данные помогут избежать лишних затрат на покупку материалов, а это — разумная экономия при строительстве.

Разновидности четырехскатных крыш

Крыши с четырьмя кровельными скатами имеют довольно много разновидностей, наиболее распространённые из которых следующие:

• вальмовые;
• шатровые;
• полувальмовые;
• ломаные.

Существуют и другие варианты четырёхскатных кровель, однако встречаются они значительно реже.

Вальмовые крыши имеют два треугольных торцевых и два трапециевидных ската. Торцевые скаты называются вальмами и простираются от конька вверху до карниза в нижней части. Подобная конструкция делает такую крышу оптимальным вариантом для быстрого схождения с нее осадков. В то же время, по причине технологических особенностей строения, расчет четырехскатной вальмовой крыши и монтажные работы по ее установке наиболее сложны для исполнения.

Скаты шатровых крыш представляют собой четыре треугольника с равными боковыми сторонами. Основания этих треугольных скатов образуют квадрат. Расчет площади четырехскатной крыши такого типа технически также довольно сложен, хотя и несколько проще по сравнению с предыдущим вариантом. Такие крыши достаточно часто делают на беседках. Перед тем, как сделать четырехскатную крышу для беседки, необходимо выполнить тщательные расчеты.

Довольно большое распространение имеет также другая разновидность четырёхскатных крыш – полувальмовые. Они представляют собой нечто среднее между вальмовой и обычной двухскатной крышей. Необходимо знать, как сделать расчет полувальмовой крыши правильно. Особенностью конструкции таких крыш является отсутствие острых углов, а фронтон у них выполнен в форме трапеции. Зная, как рассчитать площадь фронтона, можно сразу же заказать материал для обшивки фронтона. Функциональным преимуществом полувальмовых крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектировочно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать четырехскатную крышу такого типа, то следует учитывать погодные условия местности. Там, где часто имеют место снегопады, обустраиваются более крутые скаты и небольшие навесы, а в менее заснеженных регионах – наоборот.

Ломаные четырёхскатные крыши также встречаются довольно часто. Их особенность состоит в том, что геометрически их торцевые участки представляют собой ломаную линию, откуда и произошло такое название. Преимущество ломаных четырёхскатных крыш состоит в том, что они имеют привлекательный внешний вид и дают возможность максимально эффективно использовать жилое пространство

Немаловажное значение имеет и тот факт, что такие крыши имеют относительно несложную стропильную систему. В то же время вопрос о том, как рассчитать площадь четырехскатной кровли ломаного типа, достаточно сложен, и обычно производится профессионалами в строительном деле.
