Как правильно установить ворота и калитку

История

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Как проверить аккумулятор мультиметром

Подставка для салфеток из дисков

Характерные признаки облицовочных материалов

Среди огромного множества представленных в ассортиментах строительных магазинов материалов, получивших наибольшее распространение при обустройстве въездных ворот, следует выделить металл и дерево. В этом вопросе выбор того или иного сырья преимущественно зависит от финансовых возможностей хозяина.

Металл

Безусловно, преимущественное предпочтение в этой категории материалов отдается профлисту, поскольку он обладает рядом важных отличительных достоинств, однако, как и каждое сырье, имеет некоторые недостатки.

Достоинствами такого материала являются:

• прочность за счет жесткости первоосновы;
• умеренная стоимость;
• простота монтажа;
• устойчивость к пагубным воздействиям внешней среды;
• широкий выбор цветовой гаммы;
• продолжительность эксплуатации.

Недостатки:

• при легких повреждениях защитной оболочки листа, возможно появление коррозии;
• шумность при попадании атмосферных осадков.

Ворота из сетки рабицы

В представленной категории материалов можно выделить и такого представителя, как сетка- рабица. Ворота такого плана обладают высокой пропускной способностью света, у них малая парусность и имеют небольшой вес. Кроме этого, крепление сетки осуществляется в короткие сроки и без изнуряющих усилий.

Дерево

В настоящее время ворота на основе дерева – редкое явление. Это обстоятельство обусловлено бесконечным стремлением к безопасности и долговечности, которые с легкостью достигаются использованием металлических изделий. Выполнение каркаса для створок и облицовки из древесины, со временем приводит к провисам ворот и деформации всей конструкции за счет своей громоздкости и большого удельного веса. Безусловно, использование древесины в качестве основы для ворот, строительства дачных объектов и декораций участка выделяет натуральную составляющую внешнего вида и позволяет прочувствовать единение с природой, однако требует специальную обработку каждого элемента и последующий регулярный сезонный ремонт.

Среди достоинств такого сырья следует выделить:

• низкую стоимость;
• доступность материала;
• минимальное количество инструмента и расходных приспособлений, что существенно позволяет сэкономить бюджет;
• приятную эстетику;
• быстрый монтаж;
• легкость обработки.

Ворота из штакетника

Однако приятные положительные характеристики в значительной степени перекрываются отрицательными свойствами такого материала. Основные из них:

• непродолжительный период эксплуатации;
• невысокая прочность;
• подверженность к воздействию отрицательных факторов окружающей среды;
• боязнь резких перепадов температур и повышенного содержания влаги;
• склонность к воспламенению.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

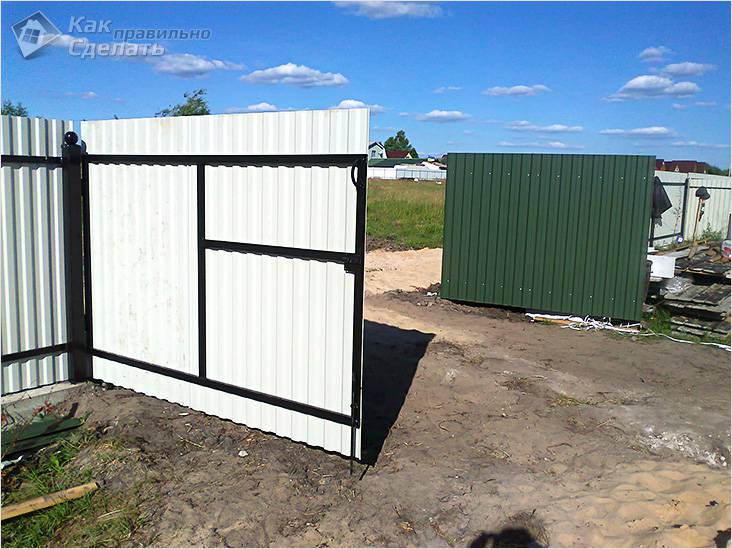

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см

При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Схема каркаса для ворот из профильной трубы

Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

1. 22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
2. 15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор. Для габаритных изделий рекомендуем учесть такие моменты:

Для габаритных изделий рекомендуем учесть такие моменты:

1. При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
2. В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
3. Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Что необходимо учесть при проектировании кухни

Занимаясь кухонным гарнитуром, учитывают стандарты и правила ее создания и проектирования:

• ширина двух фасадных дверок не превышает 90 сантиметров;
• способ открывания шкафчиков – горизонтальный или вертикальный;
• высоту нижнего яруса можно корректировать, но не более, чем на 5–7 сантиметров;
• на сколько столешница выступает над фасадом.

Если холодильник находится в кухне, его высота или габариты стиральной машины должны вписываться в интерьер. Если это встроенный вариант, вышина прибора может соответствовать высоте напольного шкафа, в котором он будет находиться.

Решить проблему без особых усилий может изготовление гарнитура на заказ. Если изделия приобретается, то необходимо сделать тщательное измерение помещения и техники, чтобы добиться соответствия.

Достоинства и недостатки

Основная функция и особенности кухонного фартука

Фартуком называют место кухни, расположенное между нижним и верхним рядами шкафчиков. Словом обозначают именно участок стены или его отделку, иногда — рабочую поверхность, зачастую — все пространство между рядами ящиков. Используют фартук для хранения кухонных принадлежностей и в качестве интервала для мебели, на которую может воздействовать жар от варочной поверхности и вода из мойки. Пространство между ящиками обычно выполняют в виде плиточного покрытия, которому не будут угрожать жирные пятна.

Без фартука не обойтись в тесных кухнях, потому что сплошная стенка забирает много пространства, и на разделочную поверхность его почти не останется. Зачастую предметы на верхних полках находятся на неудобном расстоянии, но над нижними ящиками запас приходится делать исходя из обязательных норм. Перечисленные нюансы означают безальтернативность двухъярусной мебели в маленькой кухне.

Напоследок о схемах водяного отопления

Для распределения тепла по комнатам загородного жилища применяется 4 основных схемы:

• двухтрубная тупиковая;
• однотрубная кольцевая, иначе – «ленинградка»;
• коллекторная (лучевая);
• самотечная или гравитационная.

Самотечная разводка с естественной циркуляцией воды от котла, насос работает при наличии электроэнергии

Двухтрубная схема отопления частного дома с газовым котлом наиболее универсальна и проста в монтаже. От источника тепла к батареям прокладывается 2 трубы – подающая и обратная, при необходимости система делится на поэтажные ветви, как показано ниже на рисунке.

Если вы планируете собрать схему самостоятельно, однозначно принимайте к исполнению двухтрубный вариант. Остальные типы разводок сложнее рассчитать и правильно смонтировать. «Ленинградка» ограничена числом радиаторов, магистрали лучевой системы необходимо прокладывать в полу. Плюсы и минусы различных схем детально разобраны в другом нашем материале и описаны мастером в видеосюжете.

Видео: как пользоваться холодной сваркой для металла

Онлайн-курсы

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

• если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
• при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Фундамент

Главная цель опорного основания – надежная фиксация всех составляющих элементов ворот. Как правило, фундамент представлен армированным прямоугольным бетонным блоком, размещенным по периметру предполагаемой установки возводимой конструкции. В нашем случае, заливка бетоном осуществляется в стороне от линии проезда, на внутренней придомовой территории. При варианте изготовления распашных ворот фундамент должен располагаться в сторону открывания створок для уменьшения нагрузок на петли в распахнутом состоянии.

Особенно остро встает вопрос качественной заливки бетонного основания при изготовлении ворот из металла, поскольку оно обеспечивает равномерное распределение давления металлических изделий на почву, предохраняя всю конструкцию от усадки и перекосов.

Фундамент для откатных ворот

Приступая к выполнению работ по обустройству этого элемента, следует ясно понимать, что какого качества будет фундамент, такое будет и функционирование ворот. При возведении массивных объектов рациональнее всего подготавливать глубинные основания, для небольших конструкций – облегченные опоры.

Отталкиваясь от приведенных выше рекомендаций, каждый владелец загородного участка сможет с легкостью подобрать наиболее подходящий для него вариант изготовления ворот и в кротчайшие сроки его реализовать. Любая выполненная собственноручно работа позволяет не только существенно сократить расходы на строительство того или иного объекта, но и четко представлять структуру каждого связующего компонента, что впоследствии значительно упростит возможные процессы обслуживания и ремонта.

Как ухаживать за воротами и калиткой, чтобы они не скрипели и не ржавели

Прошли времена, когда большинство строителей использовали для смазки петель одно единственной средство – солидол. Теперь в магазинах представлен большой выбор. Популярностью пользуются такие марки:

Раздвижные варианты

Раздвижные железные ворота своими руками сделать немного сложнее, чем распашные, но задача тоже выполнима, если подойти к работе с ответственностью. Такой тип ворот имеет несколько подвидов, каждый из которых подходит для определённых условий местности. Но все они подразумевают наличие свободного места вдоль забора, так как после открытия становятся практически впритык к забору, параллельно ему.

Раздвижные простые ворота бывают нескольких подвидов:

• откатные;
• консольные;
• подвесные.

Все они ходят по рельсе (направляющей), другому металлическому профилю или швеллеру. Подвесной вариант не очень популярен среди владельцев дачных коттеджей, так как подразумевает открывание ворот по установленной сверху направляющей конструкции. Таким образом, въезд габаритной техники ограничивается, а это не очень удобно в сельской местности.

Откатные ворота ходят по рельсе, установленной вдоль стены. Вариант тоже не очень популярный, особенно в снежных регионах. Ворота будут работать безотказно только в том случае, если в направляющей нет посторонних предметов и она полностью очищена от грязи и льда. В снежных региона при большом минусе такие ворота будут бесполезны. Их лучше устанавливать в южных областях.

Для обеспечения свободного открывания конструкции на столбе со стороны открывшихся створок устанавливают ролики и опорные скобы. Ролики также прикрепляются снизу. С их помощью створки передвигаются по направляющей.

Консольные конструкции – самые удобные, так как имеют несколько подвидов, из которых можно выбрать оптимальный. К воротам жёстко прикреплена балка, которая двигается в консольном механизме. Устройство очень надёжное, поскольку жёстко закреплено, и ему практически не страшны минусовые температуры.

Такие ворота более сложно изготовить и установить, но балка у них не касается земли, и, соответственно, на ней практически не намерзает лёд. Кроме того, есть необходимость в установке только одной мощной опорной стойки. Самодельные ворота будут сдвигаться в одну сторону, поэтому опора нужна именно с этой стороны. Консоль можно монтировать сверху ворот, снизу и посередине.

Не забываем про нюансы расположения балок

Расположение консоли в нижней части створок – тоже довольно удобный вариант, который не требует установки направляющей рельсы. Хотя нижнее расположение балки способствует загрязнению конструкции в большей мере, чем среднее и верхнее.

Верхнее положение полностью обезопасит конструкцию от загрязнений, но потребуется укрепление опорного столба и створок, так как нагрузка будет больше, что может привести к деформации в последующем.

Консольные варианты вполне можно сделать и самостоятельно, если есть определённый опыт работ. Необходимо разбираться в чертежах и иметь общие знания в физике и механике. Если ответственно подойти к производству, то можно сделать створки, которые не отличить от заводских моделей. Любые ворота можно сделать автоматическими. Для этого достаточно оборудовать их соответствующим приводом и можно будет открывать, не выходя из машины.

Монтаж откатных конструкций

Если сравнивать с распашными вариантами, то раздвижные установить значительно сложнее. Между воротами должны быть расположены кирпичные столбики, на которых монтируются ролики, опорные скобы и другие детали механизма.

К тому же монтаж откатных конструкций зачастую происходит вместе с автоматизированной системой открытия и закрытия. Установка привода тоже требует соответствующего опыта. Хотя можно обойтись упрощённым вариантом.

Если консоль расположена снизу, то швеллер, по которому будут ездить ворота на роликах, монтируется тоже снизу. А если посередине или сверху, то направляющая будет располагаться вместе с консолью и крепиться на опорных столбиках.
