Как подключить дифференциальный автомат

«Долгие Бороды — Валдай»

Лучшие однофазные счетчики электроэнергии

Классификация перегрузок привода стиральной машины

Стиральная машина выбивает пробки? Во многих случаях это вызвано неверной эксплуатацией техники и нарушением сроков ее регламентного обслуживания.

Чрезмерная загрузка стиральной машины

Менталитет пользователя «а почему бы не загрузить туда ещё одно полотенце» на практике не ускоряет, а замедляет стирку.  При перегрузке перемещение вещей в баке ограничивается и замедляется, поэтому удаление грязи происходит неудовлетворительно.

Мало того: вещи не получают достаточного количества стирального порошка.  Стоит напомнить, что моющее средство — это совокупность поверхностно-активных веществ, которые обладают свойством выведения грязи, жира (и, кстати, микробов) на поверхность ткани. Там эти вредные компоненты становятся достаточно скользкими, стряхиваясь с тканью и переходят в мыльный раствор. При перегрузке машины такого, увы, не происходит.

Перегрузка влияет не только на отстирываемые вещи, но и на механические элементы конструкции, типовые для стиральной машины. Особенно страдают подшипники двигателя и бака. Дополнительные нагрузки, на которые они не рассчитаны, приводят к заклиниванию и остановке вращающегося барабана, замена которого является дорогим удовольствием.

Неписаный закон гласит — заполняйте бак стиральной машины не более, чем на ¾ от рекомендуемого объёма, и эксплуатационные неудачи исчезнут сами собой. И используйте только те типы моющих средств, которые рекомендованы именно для автоматической стирки!

Плохое техническое состояние шланга омывателя

Долговечность шланга ограничивается не более чем пятью годами эксплуатации (всё зависит от интенсивности стирок). После этого использовать шланг небезопасно: он, как правило, ослабевает и может скрутиться под влиянием вибрации привода машины. Учтём естественный износ и придём к выводу: негерметичный шланг пропустит водный раствор внутрь корпуса стиральной машины, после чего причина короткого замыкания очевидна.

Перегрузка двигателя

Характеристиками любого типа электродвигателей для стиральных машин является определённое превышение значений пускового момента по отношению к номинальному. Однако при перегрузке пусковые энергетические параметры резко возрастают, что приводит к экстремальному («пиковому») потреблению тока.

Вообще моторы стиральных машин имеют прочную конструкцию и при надлежащем профилактическом обслуживании рассчитаны на длительный срок службы машины.  Выход двигателя из строя чаще всего происходит по следующим причинам:

Накопление грязи. Грязь может попасть в пусковой выключатель двигателя, вызывая замыкание подвижных контактов, или, наоборот, препятствуя надежному замыканию контактов.  В первом случае двигатель вообще не запускается, а просто громко гудит и потребляет исключительно высокое значение мощности.  Если автоматический выключатель не сработает, то такой режим эксплуатации двигателя сожжёт его обмотки.  Во втором случае соединение с высоким сопротивлением вызывает падение напряжения, которое не дает пусковой обмотке получить полное напряжение.  В любом случае, если ситуация продлится достаточно долго, обмотки двигателя сгорят.
Изношенные подшипники. Они увеличивают нагрузку на двигатель и приводят к его преждевременному выходу из строя.  Это касается любого типа подшипников — в приводе стиральной машины, в баке или подшипников скольжения в самом двигателе. Сгоревший двигатель обычно ремонту не подлежит.
Ремни привода стиральной машины. Это ремни с клиновым сечением, подобные тем, которые используются в некоторых марках автомобилей. Даже при нормальном использовании они со временем изнашиваются и требуют замены

При этом важно обеспечить правильное натяжение ремня, поскольку что слишком жёсткий ремень будет давить на подшипники скольжения двигателя, способствуя его повреждению.

Обозначив причины, перейдём к следствиям.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

• Корпуса, изготовленного из негорючего тугоплавкого материала;
• Клемм с маркировкой, предназначенных для подключения проводников;
• Рычага включения-выключения. Количество зависит от модели конкретного устройства;
• Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
• Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

• Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
• Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Литература

Фото обоев в зал

Принцип работы и конструкция

Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.

При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.

Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.

Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.

Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.

Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.

Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.

Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.

В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.

В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.

Таким образом можно отметить основные части конструкции:

• токовые клеммы;
• расцепитель:
• рычаг управления;
• регулировочный винт расцепителя;
• дугогасящая камера;
• магнитоэлектрические реле;
• дифференциальный трансформатор.

Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.

Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.

Принцип работы УЗО

Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.

В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты

В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.

Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.

Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.

Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств

В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.

Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.

Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.

Как выбрать автомат для электропроводки

Технические характеристики дифференциальных автоматов

Автомат для частного дома или квартиры выбирают в зависимости от его характеристик. Они указываются на корпусе устройства. К основным обозначениям относят:

• аббревиатура наименования – АВДТ;
• номинальные параметры тока – С (зависимости времени и тока), число (предельный ток, значение которого нельзя превышать);
• номинальное напряжение для бытовой сети – от 220 до 230 В;
• параметр тока утечки – 30 мА;
• символ, подтверждающий наличие функций АВ и УЗО.

Оптимальный электрический автомат с функциями АВ и УЗО для монтажа в щитке квартиры – однофазный, со значением 220/50. Для частного дома стоит купить трехфазный прибор со значениями 380/3

При покупке также стоит обращать внимание на другие критерии подбора

Ток короткого замыкания

Обозначение номинального тока дифавтомата

Для сетей освещения стоит выбирать модели с номинальными показателями 10-30 мА. Для одиночных цепей подойдет автомат на 10 мА, для групповой – на 30 мА. Устройства с номинальными параметрами от 100 до 300 мА ставятся на ввод.

Рабочий ток (номинальный)

Номинал – стандартный показатель, который принимает значение 6, 10, 16, 25 и 50 А. При подаче рабочего тока прибор остается включенным. На корпусе прибора эта характеристика имеет маркировку «С» с числовым индексом.

Ток срабатывания

Ток срабатывания отключения

В зависимости от величины тока срабатывания при подключении потребителей дифавтоматы подразделяются на классы:

• В – возможна перегрузка 3-5 раз;
• С – перегрузка происходит 5-10 раз;
• D – питание отключается и включается 10-20 раз.

Электропроводка с малым количеством маломощных устройств требует типа В. Для городской квартиры или дома подойдут автоматические выключатели С-типа. В промышленных цехах лучше устанавливать приборы D-типа.

Селективность

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком

Аналогично УЗО автоматы функционируют по принципу селективности – задержки по времени срабатывания. Поэтому выбор оптимальных автоматов для жилой квартиры должен основываться на избирательности отключения прибора от сети и электродинамике устойчивости защитной системы.

На дифференциальных устройствах бывают два обозначения селективности:

• S – задержка от 200 до 300 миллисекунд;
• G – задержка от 60 до 80 миллисекунд.

Число полюсов

Четырехполюсный дифавтомат для подключения в сети 380 В

На рынке присутствуют модели:

• 1-полюсные с высокой работоспособностью, рассчитанные на 10 тыс. срабатываний. К ним подключается только кабель, имеющий сечение 25 мм.
• 2-полюсные – подходят для двухпроводных сетей, обеспечивают защиту от превышения величины тока работы и расцепителя тепла. Срабатывают больше 10 тыс. раз.
• 3-полюсные – имеют нулевую последовательность и могут сработать при разнице показаний вторичной обмотки. Отличаются высокими пропускными показателями.
• 4-полюсные – нужны для обустройства трехфазной сети. Оснащаются 4-мя модулями и блоком дифзащиты.

Тип дифавтомата

От этой характеристики зависит, как электроавтомат отреагирует на токовую утечку. Существует две группы изделий:

• электромеханические – срабатывают при утечке независимо от сетевого напряжения;
• электронные – реагирую только при напряжении сети, в случаях обрыва нуля не защищают от утечки.

На схеме электронной модели есть картинка платы с усилителем-треугольником.

Производитель

Дифференциальный автомат Schneider Electric Easy9 1P+N 10А 30мА тип AC

Чтобы выбрать электрический автомат, ориентируясь на характеристики или бренд, нужно учесть тип жилья и финансовые возможности:

• в качестве временной лучше подбирать недорогую автоматику – Schneider Easy9, IEK, Legrand RX3;
• для квартиры подойдут Legrand TX3 и Schneider Merlin Gerin (DOMOVOI) и АВВ;
• электролинию загородного дома защитит ABB (DS201), Schneider Acty9, Legrand DX3.

Полезные советы

Если вы решили взяться за самостоятельное изготовление качественного и эффективного пескоструя, то вам стоит взять на вооружение некоторые полезные советы.

Специалисты, которые изготавливают подобное оборудование на дому, утверждают, что прибор будет работать гораздо дольше, если в нем будет присутствовать влагоотделитель. Если речь идет о самодельном поршневом оборудовании, то на входном такте рекомендуется установить систему, которая будет эффективно фильтровать масло.

В этом видео вы узнаете, как можно сделать небольшой, но мощный пескоструй своими руками.

Вместо заключения

Применение таблеток в ПММ взамен обычного порошка, безусловно, упрощает хозяйке эксплуатацию машины и позволяет использовать всего одно многокомпонентное средство вместо нескольких различных составов. Но не стоит забывать, что при этом снижается эффективность второстепенных добавок: соль не дает достаточного смягчения, ополаскиватель оказывается в воде еще на стадии мытья, а не в момент полоскания, да и дозировка от производителя может не подойти вашей технике. Впрочем, эффективность очистки посуды от этого не страдает, так что если вопрос удобства важнее экономии, есть смысл пользоваться таблетированными средствами.

Схемы подключения

Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.

Подключение диффавтомата с заземлением

Вводный автомат

Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.

Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:

• более низкую стоимость одного дифавтомата;
• компактность (один прибор всегда поместится в щите).

И следующие недостатки:

• при реакции на неполадки отключается подача тока на всю квартиру;
• ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Отдельный автомат

Вторую схему можно назвать «отдельные автоматы». В этом случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей или веткой сети, а также перед группой самих дифавтоматов. Например, отдельные дифавтоматы устанавливаются на группу освещения, розетки и стиральную машину. Это самый безопасный способ организации защиты электросети и её пользователей.

Подключение двух дифавтоматов

При монтаже такой схемы требуется выбирать общий дифференциальный выключатель с более высокими рабочими параметрами, чем у групповых автоматов. Так, к примеру, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой способ организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такого прибора происходит с небольшой задержкой, с помощью которой можно организовать процесс последовательного отключения автоматов.

Преимущества схемы:

• самый высокий уровень безопасности;
• в момент отключения точно известно, на какой из линий электросети произошла авария.

Недостатки:

• высокая стоимость комплекта дифавтоматов;
• конструкция занимает немало места в силовом щите;
• относительная сложность монтажа и чтения.

Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.

На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.

Конструкция и принцип работы УЗО

Устройство защитного отключения или УЗО – это коммутационный электротехнический прибор, прерывающий подачу тока при превышении дифференциальным током рабочей величины. Для выполнения этой задачи в него включены несколько элементов, выполняющих задачи по измерению/сравнению токов и размыканию/замыканию проводящих контактов

Обратите внимание, что в конструкцию УЗО не входят элементы, обеспечивающие непосредственную защиту проводки, цепи или самого устройства – оно лишь прерывает питание

Таким образом, можно назвать основные цели использования УЗО:

• защита пользователей электросети от травм, вызванных электротоком;
• предотвращение пожара в случае утечки тока.

В обоих случаях, прибор рассчитан на ситуации, когда изоляционный материал проводки или кабелей электротехники приходит в негодность и теряет герметичность, из-за чего ток начинает идти на корпус электротехнических приборов, токопроводящие предметы или возгораемые материалы.

В рабочем состоянии электросети ток проходит через датчик (трансформатор) и создает на его вторичной обмотке равные по силе магнитные потоки, компенсирующие друг друга. Реле отключения не срабатывает, так как ток вторичной обмотки близок к нулевому значению.

Как только проявляется утечка тока, возникает разница между величинами потоков и, соответственно, срабатывает реле отключения.

Как выбрать качественный материал для пошива одежды

Беседки с мангалом, барбекю и печкой. Строим функциональный павильон

Критерии выбора дифавтомата

Перед покупкой устройства необходимо определиться с его назначением. По номинальному току утечки для розеток и осветительных электросетей применяются дифавтоматы с номиналом 10−30 mA. Если сети объединены в группы, то используются на 30 mA, а для отдельных розеток на 10 mA. Дифавтомат, устанавливаемый на входе выбирается в диапазоне 100−300 mA.

Чтоб подобрать из всех разновидностей дифавтомат, который будет служить долго и качественно, нужно рассчитать суммарную мощность нагрузки, которую планируется к нему подключить.

Например, для подключения домашней электрической линии, к которой подключена стиральная машинка с мощностью 700 Вт и бойлер на 1,8 кВт, потребуется устройство с током (700 ватт + 1800 ватт) / 220 вольт = 12 ампер. Из модельного ряда устройств подойдёт автомат с номинальным током 16 А

При выборе необходимо обратить внимание на маркировку

Примеры обозначений

Расположение значков на лицевой панели зависит от производителя, но основные данные указываются однотипно. Строгого указания в надписях нет, поэтому в прайс-листах или каталогах, можно встретить разное обозначение. Вот так обозначает свои модели дифференциального автомата шведско-швейцарская компания АББ, специализирующаяся в области электроники: AC-C 2P 40A/30 ma тип 6M:

• AC-C — автомат селективный.
• 2P — однофазный двухполюсный автомат.
• 40 A — максимальный ток 40 ампер.
• 30 mA — чувствительность тока утечки величиной в 30 mA.
• 6M — типовой размер. Имеется крепление под DIN-рейку.

А вот как обозначает популярная немецкая фирма Хагер: Дифференциальный автоматический выключатель 1+N, 40A, 30 mA, С, 6 КА, A, 2 м AD990J:

• 1+N — однофазный дифавтомат, двухполюсный.
• 40 А — рабочая нагрузка.
• 30 мА — рабочий ток утечки.
• С — характеристика отключения.
• 6 кА — максимальная отключающая способность.
• А — чувствительность к синусоидальному и пульсирующему постоянному току.
• 2 м — количество мест, занимаемое на din-рейке в щите.
• AD990J — номенклатурный номер.

Цена дифференциального устройства зависит от производителя и рабочих характеристик. Чем значения показателей выше, тем дороже будет стоить автомат.

При покупке требуется различать УЗО от дифавтомата, так как их внешний вид схож. Внешние способы отличия в следующем:

• Название устройства. К сожалению, не все производители указывают название, но большинство отмечают его на лицевой стороне устройства или боковых гранях.
• Маркировка. Когда на устройстве обозначен один лишь номинальный ток, то это УЗО, а если вместе с величиной тока указан и тип характеристики, то это дифференциальный автомат, например, С16. Другой метод отличить устройство защитного отключения от дифавтомата — внимательно изучить надписи на корпусе прибора.
• На устройстве должна быть указана схема коммутации. Если на схеме присутствуют обмотки электромагнитного и теплового расцепителей, то это дифавтомат.

Какой тип работы лучше

Ответить на вопрос о том, какой лучше выбрать тип электронный или механический, довольно сложно. Преимущества электронного дифавтомата — цена, размеры и более точная чувствительность. Электромеханическое устройство отличается надёжностью и простотой конструкции. Но самый большой недостаток электронных автоматов в том, что если не будет питания, он не сработает.

Кажется, что если нет напряжения, то и его работа не нужна, но это в корне не так. В случае отгорания нулевого провода, света не будет, но опасное напряжение сохранится. В таком случае при утечке тока механический дифавтомат сработает, а электронный — нет. При этом электронный дифавтомат подвержен влиянию перепадов напряжения в сети и может выйти из строя.

На рынке присутствуют модели как отечественных, европейских, так и азиатских производителей

Но в первую очередь нужно обращать внимание на известные бренды, такие как ABB, Schneider Electric, Siemens, Hager. Продукция этих изготовителей всегда имеет сертификат качества и привлекательный гарантийный срок

Типы бетоноконтакта по покрываемым поверхностям

Краска + 3D-панели

Оформить заявку на кредит

Выбор дифференциального автомата для квартиры

Правильный выбор диф. автомата для квартиры, дома

Защита от короткого замыкания и перегрузки по току в электропроводке осуществляется автоматическими выключателями (АВ), а защиту от поражения электрическим током человека и утечку тока в электропроводке выполняют устройства защитного отключения (УЗО).

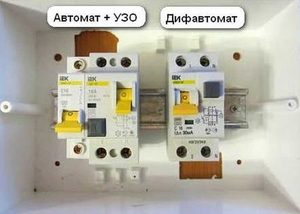

Отличие Дифавтомата от автомата и УЗО

Дифференциальный автомат несёт в себе две функции защиты AB и УЗО в одном устройстве. Отдельные устройства защиты АВ и УЗО, и дифференциальный автомат имеют свои преимущества и недостатки для разных вариантов применения.

В каких случаях выбирают дифференциальный автомат

В каждой квартире находится достаточное количество электроприборов. И все они должны иметь свою индивидуальную защиту. Если на электропечь, духовку, стиральную машину, посудомоечную машину, холодильник, бойлер, зал, спальни, детскую и т. д. поставить раздельные автомат АВ и УЗО, то какой по размеру будет электрический щиток. Вот в чём основное преимущество дифференциального автомата.

Также если УЗО требуется выбирать по току на 1-2 порядка выше чем номинальный ток автомата АВ, то дифференциальный автомат выбирается только на оптимальный ток защиты от короткого замыкания и перегрузки. И так мы остановились на выборе дифференциального автомата для квартиры или дома. Теперь необходимо определиться с характеристиками устройства в каждом конкретном случае.

Выбор оптимального тока. Величина тока дифференциального автомата выбирается в зависимости от нагрузки электроприбора, мощности освещения или сечения электропроводки. Существуют дифференциальные автоматы с токовыми параметрами C6, С10 (для освещения), С16, С25, С40, С50, С63, С80, С100.

Как узнать характеристики дифавтомата

Ток утечки — этот основной параметр защиты который выражается в миллиамперах (мА) и обозначается символом. Если диф. автомат ставится сразу за счетчиком, тогда ток утечки выбирают 300 мА для дома, или 100мА для квартиры. Для отдельных групп ток утечки выбирают 30 мА, а отдельных сетей 10 мА.

Выбор дифавтомата по току

По напряжению. Существуют дифференциальные устройства на 380 В и 220 В. Для трехфазной сети 380 В устройство имеет по четыре контакта вверху и внизу, один из которых рабочий ноль.

Выбор дифференциального автомата по току утечки

По типу. Делятся устройства по типу с током утечки АС и А. Автоматы типа АС используются для переменного тока утечки, а устройства типа А срабатывают от постоянного тока утечки. Таким образом, диф. автоматы типа А применяют для защиты электронных приборов, таких как телевизоры, компьютеры и даже посудомоечные или стиральные машины, где УЗО типа АС неэффективно реагирует на постоянный ток утечки.

Защита от обрыва нуля. Для правильной работы дифавтомата необходима сеть 220 В (фаза и ноль). Если по какой-то причине пропадёт фаза, то устройство не сработает, так как отсутствует ток утечки. А если оборвется ноль и появится ток утечки (сырые стены со старой электропроводкой, пробой изоляции проводов в электроприборе и т. д.), то защита УЗО также не сработает т. к. нет полного питания электрической схемы защиты.

Схема установки дифавтомата с защитным заземлением PE

Возникает опасность поражения электрическим током человека. Для исключения подобной ситуации дифавтомат должен иметь защиту от обрыва нуля. Если такой функции в защите УЗО нет, тогда нужно отдельно приобрести и установить реле напряжения с защитой от обрыва нуля.

Какого производителя дифавтоматов выбрать

Экономить на защите электросетей и защите от поражения током человека не стоит. Качественное устройство защиты прослужит долгие годы. Это гораздо выгоднее, чем устанавливать дешёвые не надежные варианты защиты и менять их каждый год. Популярные бренды — это ABB (Шведы со Швейцарией), Legrand (Франция), Schneider Electric (Франция), Siemens (Германия). Эти производители доказали надежность и качество своих изделий уже много лет.

Важно устанавливать защитное устройство в электрических сетях с защитным проводником PE. При появлении тока утечки через проводник PE, защита тут же сработает

А если использовать рабочий ноль N вместо PE, то ток утечки пройдет через человека на землю, что не очень приятно. Эффективность защиты в этом случае будет значительно ниже, чем в первом варианте.

Основные ошибки подключения

Как мы уже сказали, при неправильном подключении дифавтомата к сети могут возникнуть такие проблемы, как его ложное срабатывание либо вообще полный выход из строя.

Виновниками неисправностей могут быть следующие ошибки подключения:

1. Нулевой провод на выводе из корпуса соединен с остальными нулями. Как уже было сказано ранее, проходящие токи будут провоцировать устройство на ложное срабатывание.
2. Вводные L и N заведены снизу корпуса. Такая ошибка встречается очень часто на практике, свидетельствуя о невнимательности электрика, который совершал установку. Даже на передней панели дифференциального автомата нарисована схема, согласно которой ввод осуществляется только сверху.
3. Ноль соединяется с «землей». Такой вариант иногда используют в старых домах, где применяется двухпроводная сеть. Результат неправильного подключения – ложное срабатывание защиты.
4. Провод N заведен к электроприбору напрямую (мимо защиты). В этом случае также будет происходить срабатывание.
5. В схеме присутствуют несколько диф автоматов и при этом электроприбор подсоединен фазой к одному, а нулем к другому. Результат – отключение одного либо двух сразу защитных устройств.

Наглядно увидеть ошибки Вы можете на видео ниже:

Вот и все что хотелось рассказать Вам о том, как правильно установить и подключить дифавтомат своими руками.

Похожий материал:
