Как правильно подключить узо в щитке

Что лучше: УЗО или заземление

Как уже стало понятно, УЗО способно измерять ток утечки, но при ситуации, когда происходит пробой на корпусе прибора, если он не заземлен, и его никто не касается, то прибор будет думать, что никакой утечки нет. Она появится только при прикосновении, но это и будет фактом поражения электрическим током.

Говоря о том, что лучше, можно сказать, что данные методы защиты одинаково защищают человека от аварийных ситуаций, которые могут случиться в сети, а при совместном использовании еще и предупреждают его о том, что используемая электроустановка неисправна.

Подсоединить УЗО к схеме без заземления вполне реально

Можно ли ставить УЗО если нет заземления

Про важность монтажа УЗО в тех местах, где существует повышенная вероятность поражения электрическим током, говорят все мастера, и этим не стоит пренебрегать. Некоторые опытные специалисты утверждают, что подключение этого прибора без выполнения его заземления в двухпроводных электрических сетях невозможно

Это ведет к тому, что придется модернизировать домашнюю сеть, а стоит это дорого. К тому же придется вообще отказаться от устройств защитного отключения.

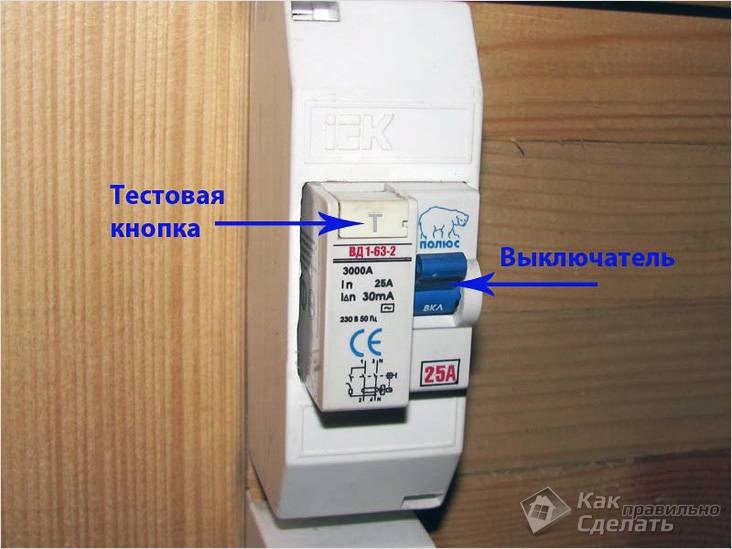

Внешний вид УЗО

Обратите внимание! Данное убеждение неверно, так как на устройстве защиты имеются всего два разъема для фазы и нуля, а заземление просто некуда вставить. Более того, конструкционные особенности этих приборов и их принцип работы позволяют им спокойно функционировать и без заземления

Подтверждением этого факта являются случаи, когда устройство защитного отключения подсоединялось к трехпроводной сети электрического тока и работало долго и безо всяких сбоев даже в тех случаях, когда заземляющий кабель был отключен или оборван.

Популярная схема подключения УЗО без заземления в квартире

ООО «Строительный двор»

Ввод СИП в дом — 25 глупых ошибок при подключении электричества.

Почему поросята плохо едят: основные причины, что делать в этой ситуации

Что такое утечка тока и чем она грозит

Известно, что за работу электрического оборудования отвечает ток, который движется по проводам. При наличии однофазной сети будет два провода: фаза и ноль. В сети с тремя фазами будет четыре провода: три фазы и один ноль. При любых обстоятельствах движение тока происходит по фазе, а возвращается назад он через ноль.

Если сказать по-другому, сколько электротока поступает в ваше жилище, столько же и уходит. Этот процесс может протекать без перебоев длительное время, к примеру до того момента, как соседи сверху вас затопят. Это приводит к тому, что промокнут не только перекрытия, но и проводка, тогда энергия с проводов начнет «стекать» вниз. Проблема заключается в том, что входящий по фазе электроток будет становиться выше выходящего через ноль.

Подобная неисправность провоцирует следующие последствия:

1. Высокий расход электроэнергии.
2. Возгорание.
3. Удар электротоком.

Наиболее распространенной проблемой является высокий расход электроэнергии. Получается, что жильцы платят за поступление тока, который, по сути, является бесполезным. Тем не менее, это не главная опасность, ведь место утечки постепенно перегревается. Результатом всего этого бывает возгорание, которое может произойти в неожиданный момент. Иногда это становится причиной гибели жильцов.

Следует рассмотреть и другой исход ситуации. К примеру, из-за поломки водонагревателя или стиральной машины под напряжением оказывается вся корпусная часть прибора. Если у оборудования отсутствует заземление (что бывает часто в квартирах старой планировки), то в случае прикосновения к нему утекающий ток пройдет через тело.

«Стройпарк»

Что нужно продумать заранее?

Если решение о выполнении ремонта этого типа принято, следует найти ответы на ряд вопросов:

1. Когда именно и кем будут проводиться работы?
2. Какой тип радиаторов нужно использовать?
3. Требуется ли замена труб, ведущих от батареи к стояку?
4. Сколько секций понадобится для каждой комнаты?

Лучше всего проводить такую переделку летом, потому что для начала работ следует получить разрешение местного ЖЭКа. Зимой чиновники дают такие разрешения крайне неохотно, потому что придется перекрывать общий стояк и на какое-то время оставлять без отопления и другие квартиры.

Но и вне отопительного сезона получить разрешение может быть сложно. Те, кто уже решал подобные задачи, говорят о необходимости ожидания в несколько дней, попытках попасть на прием к нужным сотрудникам и т.д. Некоторые столкнулись с давлением: им рекомендовали нанять именно сантехников из ЖЭКа для выполнения всех работ.

В этом вопросе ограничений не существует. Главное, чтобы замену батарей отопления выполнял опытный сантехник с соответствующей квалификацией. Выявить все огрехи, допущенные при неумелом монтаже, можно только во время эксплуатации.

Старые радиаторы со временем загрязняются изнутри и снаружи, чистка не всегда помогает решить проблему недостаточного обогрева, замена – более эффективный вариант

Лучше всего отправляться в ЖЭК летом, а не осенью, на которую приходится пик очередей. К этому моменту все необходимые материалы нужно купить, провести предварительную сборку радиаторов, подготовить инструмент, договориться с бригадой, если это необходимо.

Если дом подключен к системе центрального отопления, следует обратиться в службу эксплуатации, чтобы согласовать переделку. Здесь могут выполнить необходимые расчеты, чтобы точно назвать количество секций радиаторов, а также прояснить другие технические вопросы.

Запорные краны, которые устанавливают на “подаче” и “обратке”, необходимы, чтобы в любое время можно было перекрыть воду, и снять батарею для ремонта или замены

Отсутствие правильных расчетов может привести к разбалансировке домовой отопительной системы.

Предварительно для расчетов понадобятся сведения, которые есть в ДЭЗе:

Чаще всего старые батареи заменяют новыми современными моделями, обычно алюминиевыми или биметаллическими. Хотя в продаже имеются также чугунные, медные и стальные изделия. Тип радиатора нужен при выполнении расчетов.

Выбирая подходящий радиатор для дома или квартиры, необходимо ориентироваться на его основные характеристики, которые подробно указаны в техническом паспорте изделия

Понадобятся такие показатели как давление, которое может вынести прибор, максимальная температура теплоносителя, теплоотдача и другие данные. Их обычно можно найти в техническом паспорте.

Если замене подлежат не только радиаторы, но и ведущие к ним трубы, следует выбрать подходящий материал. Обычно это сталь, металлопластик или полипропилен. Некоторые мастера настоятельно рекомендуют использовать для централизованных систем только стальные коммуникации.

В зависимости от выбранного типа труб понадобится соответствующее оборудование для их сварки. МП и ПП трубы монтировать проще, чем сталь. Для работы с металлом нужен не только сварочный аппарат, но и приспособление для нарезки резьбы. Поэтому, если старые трубы достаточно чистые, рекомендуется их оставить, а заменить только батарею.

Старые чугунные радиаторы хорошо сохраняют тепло, но медленно его отдают, кроме того, они тяжелые, что усложняет монтаж, поэтому биметаллические и алюминиевые модели популярнее

Слабое место металлопластиковых конструкций – соединения. Их нужно выполнять очень тщательно, ошибки в монтаже часто приводят к протечкам. Популярность МП-труб объясняется их относительно невысокой ценой. Пластик дороже, но надежнее, если сварка выполнена правильно, герметичность соединений будет очень высокой.

Под выбранный радиатор нужно подобрать подходящие крепежные элементы. При этом нужно учесть и тип радиатора, и материал стены, на которую будет выполняться установка: кирпич, бетон и т.п. Обычно батареи комплектуются кронштейнами подходящего типа.

Для установки одного радиатора обычно используют два кронштейна вверху и один – внизу. Их положение тщательно проверяют уровнем, чтобы во время монтажа батареи исключить вероятность перекоса. Впрочем, некоторые модели ставят с легким уклоном, чтобы обеспечить отведение воздуха, попавшего в систему. Если количество секций больше двенадцати, может понадобиться еще один верхний кронштейн.

Зачем нужен

Монтаж таких устройств необходим по нескольким причинам. Главным образом, он был разработан для защиты. Отчего? Во-первых, УЗО защищает людей от поражения их током, особенно в тех случаях, когда в электроустановке существуют неисправности. Во-вторых, устройство срабатывает и отключает ток по причине случайного или ошибочного соприкосновения с токоведущими частями электроустановки, на случай когда происходит утечка тока. И, в-третьих, предотвращается воспламенение электропроводки в случае замыкания. Как видно из перечисленного, этот автомат на самом деле выполняет важнейшую функцию.

УЗО

Сегодня можно встретить дифференциальные автоматы, особенность которых заключается в объединении автоматического выключателя и УЗО. Их преимущество заключается в том, что в щитке они занимают меньше места. Во всех случаях при подключении все контактные соединения должны подводиться к нему не снизу, а только сверху. Одна из причин заключается в более эстетичном виде. Но существует куда более весомая причина. Дело в том, что УЗО способен снижать коэффициент полезного действия работы всех бытовых предметов. Более того, при ремонтных работах электрик не запутается, и ему не придется изучать сложные, запутанные схемы. Итак, теперь пришло время рассмотреть варианты подключения.

Особенности эксплуатации отапливаемой бани

Если домостроение возведено на газифицированном участке, есть смысл организовать дежурное отопление в бане с использованием газового котла. Расход газа при этом будет незначительным, и водопровод в бане зимой не будет замерзать, если держать котел в период между помывками в режиме зажженного фитиля.

Стандартный газовый котел потребляет в этом режиме не более 2 м газа в сутки, что не приведет к финансовому краху домовладельца. Если баня имеет 3 стандартных помещения – моечно-душевое, парное и раздевалку, и при этом надежно утеплена, то температура внутри них даже в сильные морозы не опустится ниже +10 °C, что исключит промерзание и разрыв водопроводных труб, а хозяева получат дополнительные удобства:

• отсутствие необходимости в обезвоживании водопроводной системы;
• быстрый прогрев банных помещений при подготовке к мытью;
• возможность использования помещения бани для хранения различных морозостойких материалов;
• возможность установки накопительного резервуара для создания запаса воды.

https://youtube.com/watch?v=5rJvlAuuP_0

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

ООО «МКС»

Пошаговая инструкция, как подключить одножильный провод

После того, как приобрели УЗО и все необходимые приборы для монтажа, можно приступать к работе. Необходимо помнить, что все этапы монтажа нужно проводить последовательно и принять все меры безопасности.

Практические советы

Опытные электрики рекомендуют монтаж проводить в такой последовательности:

• обесточить щит. Проверить наличие тока при помощи индикатора;
• нужно позаботиться о том, чтобы никто неожиданно не включил электричество;
• оборудование должно быть крепко защелкнуто на дин-рейке;
• подключать устройство рекомендуют электрики по такому принципу – вверху все входящие провода, а снизу – исходящие. Данная общепринятая схема поможет избежать неразберихи при замене оборудования;
• на проводке при подсоединении не должно быть перегибов;
• лишние части кабеля отсоединить кусачками;
• на 10 мм удалить с кабеля аккуратно изоляцию;
• кабель установить в необходимые клеммы и закрепить. Необходимо следить за силой зажима – сильно закрученные клеммы быстро приведут к поломке рубильника;
• включить подачу электроэнергии;
• проверить доступ напряжения в рубильник при помощи индикатора.

Распространенные ошибки

Иногда случается так, что автовыключатель электроэнергии не выполняет свои функции, поэтому приходится переустанавливать заново. Чтобы избежать неисправностей, нужно не допускать таких ошибок в монтаже:

• изоляция с провода попала под контакт. Если не снять изоляцию до монтажа, это повышает риск короткого замыкания, которое приводит к пожару;
• подключение в одну клемму нескольких проводов с разным сечением. В этом случае хорошо затягивается только жила большого сечения, а тонкие жилы имеют плохой контакт, который приводит к оплавлению корпуса и пожару. Это происходит при подсоединении различных приборов к рубильнику. Чтобы избежать этого, нужно применять перемычки между кабелями и устройствами. Они делаются из проводов такого же сечения;
• не соединять вместе медные и алюминиевые провода. Устройство придет в негодность по причине окислительного процесса при соединении двух металлов;
• не стоит подключать ровный провод в клемму, а нужно загнуть его крючком, что увеличит площадь контакта и повысит производительность устройства, также такой кабель сложнее выдернуть из устройства.

Что такое модуль упругости бетона?

Базовые принципы работы дифавтомата

Дифавтомат оборудован двумя расцепителями:

• электромагнитным – выполняет отключение электричества от общей сети при возникновении короткого замыкания;
• тепловым – срабатывает, если возникла перегрузка в защищенной схеме.

В дифавтомате датчиком, реагирующим на утечку тока, является трансформатор, работающий на базе изменений дифтока в проводниках, передающих электроэнергию на специальную защитную установку. Помимо возможности обесточить поврежденную линию сети, дифавтомат предотвращает возникновение пожаров, которые могут быть вызваны возгоранием заизолированных проводников и некоторых устройств.

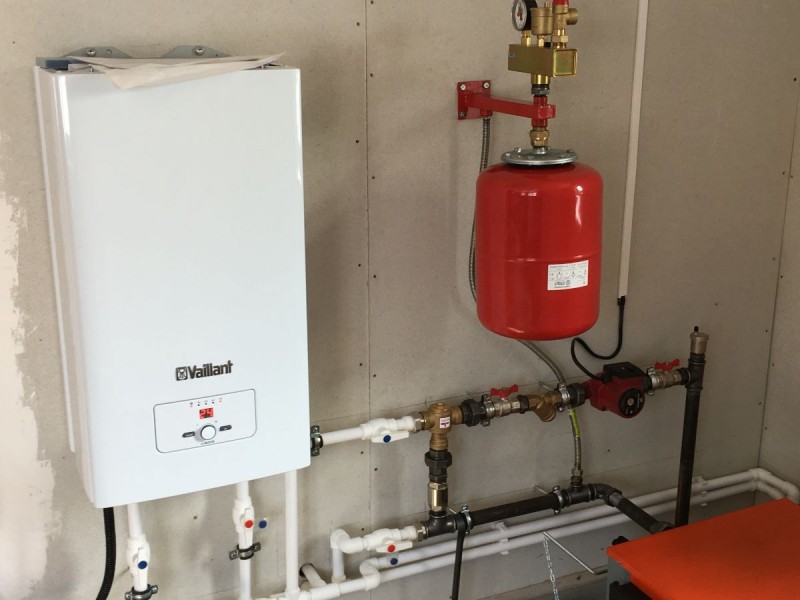

Разновидности электрокотлов, их достоинства и недостатки

Востребованность котлов отопления на электричестве дала толчок к разработке новых типов, которые кардинально отличаются между собой по принципу действия.

ТЭНовые

Первая разновидность электрокотла. Нагрев теплоносителя выполняется одним или несколькими ТЭНами. ТЭН состоит из следующих элементов:

• Внешняя оболочка: сталь, титан, сплавы на основе меди или алюминия;
• Внутренний элемент нагрева – нихромовая проволока.
• Диэлектрик (керамические гранулы или кварцевый песок) – отделяет спираль от оболочки.

Устройство очень быстро выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке при помощи циркуляционных насосов. Большинство моделей мощностью до 12 кВт выполнены в настенном варианте от бытовой однофазной электросети. Более мощные устройства имеют напольный монтаж и требуют трёхфазного электроснабжения.

Преимущества. Нагревательные элементы ТЭНа не имеют непосредственного контакта с теплоносителем. Они отделены от него толстым слоем диэлектрика и прочной внешней оболочкой. Это минимизирует вероятность короткого замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недостатки. По аналогии с кипятильником на ТЭНах в результате работы образуется накипь, существенно снижающая эффективность нагрева. Чтобы снизить интенсивность образования налета используется дистиллированная вода или специальный антифриз.

Электродные

Принцип действия электродного (ионизационного) котла следующий. В ионизационную камеру выведены два электрода, создающие разность потенциалов. В роли теплоносителя используется электролит с высоким содержанием солевых примесей. Именно в связке с таким теплоносителем и нужно делать подключения электрокотла к отоплению. Имея высокое сопротивление, теплоноситель быстро нагревается под воздействием электрического тока. Для выхода котла на номинальную мощность необходимо всего несколько минут. Перемещение теплоносителя может осуществляться только принудительно, посредством циркуляционного насоса.

Преимущества. Высокая степень автоматизации, используя внешние датчики, можно контролировать не только температуру теплоносителя, но и воздуха в обогреваемом помещении. Высокая надежность, одно из ключевых преимуществ ионизационных котлов. Они имеют минимальное количество деталей, которые, практически, не ломаются. При утечки теплоносителя исчезает электропроводная среда и устройство просто отключается. Такие котлы рекомендуется устанавливать в местности с нестабильным электрическим напряжением, так как они способны успешно функционировать даже при 180В.

Недостатки. Высокая стоимость теплоносителя и необходимость его тщательной подготовки, желательно, перед каждым отопительным сезоном.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Дизайн ванной в квартире со стиральной машинкой

Видео описание

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.

Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.

Если у вас есть опыт подключения УЗО к однофазным сетям без заземления, пожалуйста, поделитесь им с нашими читателями

Расскажите, на какие моменты обязательно нужно обратить внимание, возможно вы знаете какие-то тонкости подключения о которых мы не упомянули в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей
