Как правильно изготовить колпак на трубу дымохода своими руками, используя чертежи

Зонт или дефлектор

Строительные нормы указывают, что установка дефлекторов на трубы от газовых котлов строго запрещена. Причина в возможном образовании льда на горизонтальных участках трубы, что приведёт к ухудшению тяги. Дефлектор является усугубляющим фактором, из-за которого процесс обмерзания будет проходить быстрее. Для выходов от газовых котлов можно использовать только примитивные зонты, предотвращающие попадание мусора и осадков.

Флюгер с интересным дизайном, который может разрушить дымоходИсточник каминыч.рф

Форма устанавливаемого колпака зависит от формы дымохода. Если в доме применена система дымоходов-сэндвичей, то дымники оборудуются специальной юбкой для обеспечения теплоизоляции. В кирпичных трубах достаточно оборудовать колпак основанием для защиты кирпичей от воздействия осадков. Дефлекторы допускаются к установке на металлических трубах котлов, которые работают на твёрдом топливе.

Стоит отказаться и от флюгеров. Такие конструкции постоянно испытывают давление ветра, что создаёт вибрацию, постепенно разрушающую кирпичные трубы. В итоге быстро изнашивается не только колпак, но и сам дымоход.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Смотреть видео:

Безопасность эксплуатации

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• усиление тяги в трубе для эффективного прогорания топлива в печи;
• эстетичное дополнение дизайна здания;
• продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

• сталь листовая;
• листовой алюминий;
• медный металлопрокат;
• нержавеющая сталь в листах;
• цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключается в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

• колпак с открывающейся крышкой;
• плоский дымник для трубы;
• колпак с флюгером;
• колпак многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

• двускатные;
• пирамидальные;
• конические;
• вальмовые;
• шпилеобразные;
• плоские.

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые

Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции

Как сделать своими руками

По сути, такое сооружение не является верхом инженерной мысли, и вполне доступно к самостоятельному сооружению даже простому человеку, когда-либо державшего в руках линейку и ножницы по металлу.

Среди различных советов и рекомендаций по сооружению подобного устройства прислушаться следует ко многим, но начинать работу следует с самого простого – сделать рабочий чертеж и желательно модель из бумаги.

Чертежи

Самым простым и надежным вариантом для самостоятельного изготовления является колпак в виде грибка с четырьмя сторонами – такая конструкция довольно проста и не требует больших затрат как при изготовлении, так и при установке.

Основным элементом здесь является плоскость сторон. Чаще всего делаются замеры наружного размера дымохода.

Основными данными для разработки чертежа является:

1. Высота грибка.
2. Длина ребра соединения сторон пирамиды.
3. Длина стороны по основанию.
4. Периметр дымохода по внешнему обмеру.

По сути, такой колпак является пирамидой с четырьмя сторонами, посаженной на основание – прямоугольника, равному площади сечения трубы и с периметром, соответствующим периметру трубы.

Последовательность разработки рабочего чертежа может быть следующая:

1. Снятие размеров с дымоходной трубы.
2. Определение размеров колпака.
3. Изготовление рабочего эскиза изделия.
4. Создание рабочего чертежа.
5. Склейка масштабной наглядной модели из бумаги.

В обязательном порядке при расчете проводится проверка всех данных перед переносом на металл.

В качестве основы можно выбрать варианты колпаков для самостоятельного изготовления, которые представлены на различных сайтах для домашних мастеров. Но и при этом нелишне делать масштабную модель.

Пошаговая инструкция

Для изготовления простейшего дымника понадобятся:

1. Листовой металл толщиной 0,5-0,8 мм.
2. Заклепки для заклепочника.
3. Заклепочник.
4. Ножницы по металлу.
5. Дрель с набором сверл.
6. Молоток.
7. Деревянные бруски для гибки металла.
8. Струбцины или другие зажимы.

Этапы практической работы будут следующими:

1. Рабочий чертеж переносится на листовой металл.
2. Проводится раскрой металла.
3. По линиям сгиба подгибаются края, делаются монтажные отверстия.
4. Детали скрепляются заклепками.
5. Верх устраивается на стойки и соединяется с обводом трубы.
6. Полученная конструкция крепится на дымоход.

При изготовлении данной конструкции наилучшим вариантом является окрашенный металлический или оцинкованный лист. После соединения всех деталей для улучшения антикоррозионных свойств покрытия рекомендуется дополнительно окрасить внутренние поверхности колпака грунтовкой по металлу.

Также рекомендуется при установке на дымоходную трубу закрыть канал дымохода тряпкой чтобы избежать попадания внутрь канала частиц мусора и отколовшегося кирпича.

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

• круглыми;
• квадратными;
• прямоугольными.

Основные варианты конструкций дымников:

• колпак-домик с четырехскатной крышей;
• домик с щипцовой крышей;
• дымник с полукруглой крышей;
• колпак с конусообразным зонтом;
• с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

• искрогасителем;
• кованым орнаментом;
• флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

• листовая оцинкованная сталь;
• нержавеющая сталь;
• медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика

Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы. Указанные разрезы необязательно делать поперечными

Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

• Лист оцинкованного металла, меди или нержавейки;
• Картон и маркеры;
• Ножницы по металлу;
• Приспособления для сгибания листа;
• Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона

Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам

Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде

А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Способ монтажа

Разнообразие конструкций

Козырьки существуют различных видов:

1. В форме «домиков», в которых плоский верх и четырехскатная крыша.
2. В той же форме «домика», у которого крыша четырехскатная щипцовая.
3. С верхом в форме полусферы.
4. Верх – это крышка, которую можно полностью открыть.
5. Верх с флюгером.

Формы дефлекторов бывают различными:

1. Шатровые.
2. Сводчатые (полуцилиндрические).
3. Четырехскатные.
4. Шпилеобразные.
5. Двускатные.
6. Четырехщипцовые.
7. Плоские.

Дефлекторы, в которых плоский верх, выполняются из меди и применяются зачастую на сооружениях в стилевом решении модерн. Для сооружений в европейском стиле характерны флюгарки-полусферы.

Благодаря щипцовым крышам дымников, дымоходы надежно защищены от атмосферных осадков, а также способствуют прекрасному проветриванию дымоходов.

Если же устанавливать козырек со встроенным в него флюгером, дополнительно возможно сделать заслонку, позволяющую выход дыма во время ветров совершенно без препятствий.

При наличии открывающейся крышки также без затруднений производится чистка каналов. Причины для их засорения могут быть разными:

1. В период сильных ветров вовнутрь дымохода попадает ветер, «давящий» на выходящие из него газы. Следовательно, тяга очень падает, а на стенах выводного канала скапливается большое количество дыма.
2. Изначально неверно рассчитан диаметр трубы.
3. Высота трубы слишком мала, а размещение ее – совершенно в неправильном месте.

Виды колпаков на дымоход

Сегодня застройщикам доступно огромное разнообразие вариантов колпаков для дымохода, от бюджетных моделей из жести до витиеватых многоуровневых изделий с элементами ковки из меди.

Медный оголовок на трубу – относительно долговечный, но дорогойИсточник avito.st

Выбор того или иного варианта зависит от трёх факторов:

1. Финансовые возможности. Сделать своими руками простой колпак из оцинкованной стали можно не дороже 1000 рублей, в то время как изысканный колпак из меди с украшениями и флюгером может обойтись в несколько десятков тысяч рублей;
2. Конструкция отопительной системы. Планируя оголовок на трубу, учитывают её диаметр и особенности. Слишком высоко поднятый колпак не воспрепятствует проникновению в трубу птиц со всеми вытекающими последствиями, а слишком низко посаженный неизбежно отразится на силе тяги не в лучшую сторону.
3. Общая концепция архитектурного проекта и личные предпочтения. Главный принцип архитектуры – гармония, поэтому на скромной одноэтажной постройке вычурный колпак на кирпичную трубу дымохода будет смотреться громоздко и неуместно, аналогично тому, как испортит вид фасада кустарный колпак на трубе элитного особняка.

Классический колпак на дымоходную трубу напоминает по виду домик с покатой крышей и он смотрится весьма изящно. Весьма популярны сегодня навершия с округлой крышей, которые можно встретить в старой Европе.

Простейший колпак на круглый дымоходИсточник tildacdn.com

Отечественные застройщики бюджетного сегмента предпочитают конусовидные козырьки с регулирующимся диаметром основания, что даёт возможность сделать их размер универсальным.

Что касается новомодных кованых зонтиков на трубу дымохода, то при всей их привлекательности, важно понимать, что прогорят они ровно с такой же скоростью, как и менее дорогостоящие, хотя и глаз порадуют в разы больше

№5. Какие функциональные зоны выделить в ванной?

СТРОИТЕЛЬНЫЕ СМЕСИ И РАСТВОРЫ

Почему приходится менять колпаки на трубе дымохода

Ни один, даже самый дорогостоящий колпак на печную трубу не будет служить вечно и рано или поздно потребует замены. Причиной этому является воздействие высоких температур на уязвимый метал. На выходе температура дымового потока превышает 150 °C – 180 °C и постоянное воздействие его на стенки козырька приводит к его прогоранию. Лист из оцинкованной стали выдержит не более 3-5 лет, либо 7-10 при условии оборудования его отражателем. Для сравнения, роскошный колпак для трубы дымохода из меди прослужит до 50 лет.

Роскошный кованый колпак на дымоходИсточник metkolor.ru

Изумительной красоты хрустальная жеода, которую легко соорудить из простого стекла и цемента

Изготовление своими руками

До того как сделать грибок на трубу своими руками, необходимо выбрать модель. Начинающим мастерам рекомендованы стандартные схемы колпаков.

В работе потребуются:

• листы стали;
• ножницы для работы с металлическим сырьем;
• линейка либо измерительная рулетка;
• листогибы;
• маркеры;
• листы картона;
• сварочный прибор и т.д.

Защитный грибок монтируют в несколько этапов:

• замеры;
• составление чертежа изделия;
• перенесение данных на металлический лист;
• создание заготовок;
• сборка.

Работы начинаются с измерений габаритов дымоходной трубы и разработки чертежей элементов конструкции на листе картона либо плотной бумаги. К стандартным размерам необходимо добавить до 5 мм для комфортного размещения изделия на трубе.

После проверки точности мерок данные переносятся на материал, линии отмечаются маркером. Ножницами по металлу вырезаются заготовки для изделия.

Элементы располагают на ровной поверхности. Листогибом последовательно формируются линии, отмеченные на полотне, до требуемого конструкцией угла (средний показатель 90°). В местах для соединения выполняются по 3 проема на расстоянии около 15 см. Элементы фиксируются заклепками.

Из металлических листов создаются кронштейны. Элементы привариваются к зонту и фартуку. Места соединений обрабатываются грунтовкой для металла.

В завершение колпак покрывается антикоррозийным составом и краской в 1-2 слоя. Конструкция высушивается в течение 1,5-2 часов и крепится к основанию трубы.

Мастер класс от Дачного мастера как сделать колпак для дымоходной трубы

Декоративная подсветка

Она необходима для выделения и зонирования комнаты, что важно при сочетании нескольких стилей декора в одной тематической композиции, придания ярких акцентов дизайну.

Световое зонирование современной ванной комнаты в доме проводится благодаря декоративному освещению и оформлению разных поверхностей.

Необычная полка в ванную с подсветкой, настенное зеркало подсвечено по периметру или стена из декоративной плитки, будут смотреться изысканно и презентабельно в помещении, помогая создать интимную атмосферу.

Как изготовить козырек

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

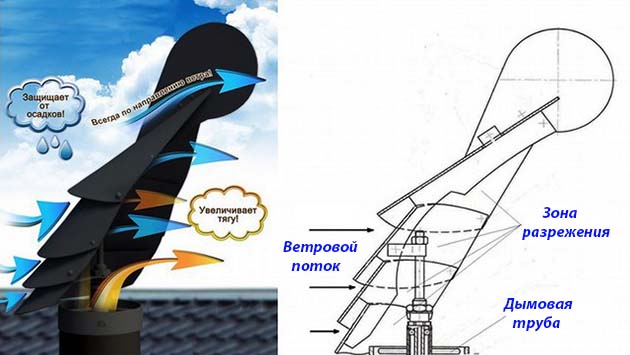

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Чем лучше клеить пенопласт?

Каким клеем клеить пенопласт? Разобраться с этим поможет приведенная ниже классификация.

• 1)    Препараты на водной основе – характеризуются продолжительным периодом высыхания и невозможностью работать при отрицательных температурах.
• 2)    Смеси, имеющие в своем составе эпоксид, полиэфир, эластомер и силикон. Отличаются ускоренным застыванием.
• 3)    Жидкие гвозди – при точечном креплении прочно и надежно сцепляются с поверхностью.
• 4)    Клей пена для пенопласта используется для экспресс-монтажа. Рекомендуется применять препараты на основе быстроиспаряющегося растворителя.
• 5)    Клей универсальный.
