Сэндвич-труба для дымохода своими руками

Установка сэндвич дымохода — советы для новичков и полезные хитрости +119 фото

Качественный дымоход даёт не только вывод дыма на улицу, но и обеспечивает безопасность дома и людей.

Сэндвич-дымоходы имеют наивысшую пожароустойчивость, теплоизоляционный материал держит трубу достаточно холодной, а идеально подогнанные между собой секции соединяются без щелей, через которые может «сифонить» дым.

Внешне сэндвич труба сделана из нержавеющей стали, которая отлично справляется с атмосферным воздействием: дымоход будет как новый ещё лет 20.

Почему дымоход называют сэндвич?

Сэндвич-дымоходы делаются метровыми секциями, где каждая из них состоит из трёх слоёв: внутренний, наружный и между ними изоляционный.

Для внутренней части дымохода берётся жаропрочная нержавеющая труба, в состав которой входит молибден. Она прекрасно переносит нагревание, а антикоррозийные свойства отлично справляются с конденсатом.

Наружный слой в сэндвич-дымохода не подвергается нагреванию как внутренняя труба, поэтому в менее дорогих дымоходах для наружного слоя используется оцинкованный металл, а в более дорогих также используется нержавеющая сталь, которая более долговечна.

Изоляционный слой делается из базальтовой ваты или минерального волокна. Такие материалы долговечны, огнеупорные и хорошо справляются с теплоизоляцией. В зависимости от диаметра дымохода, изоляционный слой может быть от 25 до 60 мм.

Сэндвич-дымоход состоит не только из метровых прямых секций, в состав конструкции также входят различные переходники, колена, «ревизия» – секция, которая имеет окно для чистки сажи, козырёк с искрогасителем, различные крепёжный кронштейны и хомуты.

Монтаж сэндвич-дымохода

Конструкция такого дымохода довольно проста, поэтому с ней может справится даже тот человек, который далёк от строительства.

Начинается всё с разметки, нужно будет определить, где нужно делать отверстие в стене для вывода дымохода, а также отмерить и подобрать достаточное количество секций, поскольку дымоход для хорошей тяги должен быть длинной не менее 5 м.

Отверстие в стене делается немного больше, чем диаметр трубы дымохода, для того чтобы было место для дополнительного изоляционного слоя между стеной и дымоходом – это особенно важно, когда стены деревянные. Снаружи на улице, возле отверстия в стене, устанавливаем так называемую «ревизию», поскольку в ней собирается сажа, которую нужно чистить, закрепляем «ревизию» в самой нижней части конструкции дымохода

К крепежу «ревизии» нужно отнестись ответственно, используя крепкие кронштейны, поскольку на ней будет лежать почти весь вес дымохода

Снаружи на улице, возле отверстия в стене, устанавливаем так называемую «ревизию», поскольку в ней собирается сажа, которую нужно чистить, закрепляем «ревизию» в самой нижней части конструкции дымохода. К крепежу «ревизии» нужно отнестись ответственно, используя крепкие кронштейны, поскольку на ней будет лежать почти весь вес дымохода.

После нужно подсоединить топку к «ревизии». Так как диаметр трубы топки и дымохода может отличатся, нужно использовать переходники.

Первичная труба, которая подсоединяет топку и «ревизию», идёт без изоляционной ваты, поскольку в этом месте, из-за близкого расстояния к топке, очень высока температура, от которой изоляция может окаменеть и даже привести к пожару.

Дымоходную трубу в стене обкладывают базальтовой бумагой и закрывают плиткой, кирпичом, деревянной или металлической панелью.

После снизу вверх, начиная с «ревизии» нужно протянуть секции к крыше дома. Каждая секция на конце имеет разный диаметр трубы, поэтому они соединяются последовательно, в одну сторону и в одном положении. Ещё один крепёжный кронштейн крепится на краю крыши. В верхней части дымохода обязательно должен быть козырёк, для того чтобы внутрь не попадали осадки.

Соединяются секции между собой хомутами (они идут в комплекте), а щели между секциями заполняются специальным слоем огнестойкого герметика. Соединять секции между собой нужно очень тщательно, поскольку плохая герметичность уменьшит тягу.

Установка сэндвич дымохода – советы для новичков и полезные хитрости 119 фото В этой статье вы узнаете как происходит установка сэндвич дымохода шаг за шагом, и как без лишних усилий это сделать самому! Фото примеры в галерее…

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание
Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

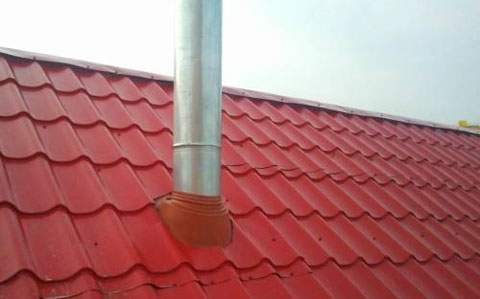

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

Совет
Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

https://youtube.com/watch?v=O4asQV68dpM%3F

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

1. Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
2. К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
3. Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
4. Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

1. К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
2. На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

• с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
• с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

1. «По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
2. «По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

1. Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
2. Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
3. Узкая сторона одной детали заводится в раструб другой до упора.
4. Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
5. Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Составляющие системы дымохода

Естественно, система для отведения дыма не может быть выполнена только из прямых труб. Она должна огибать встречающиеся на ее пути элементы конструкции здания, проходить через кровлю и перекрытия. Она собирается из секционных фрагментов, которые состыковываются между собой дополнительными элементами. Дымоход составляют такие основные элементы: сендвич-трубы элементы-тройники для соединения конструкции дымохода с печной или каминной топкой, для осуществления изгиба канала хода дыма применяют модели на 15, 30, 45 и 90 градусов, сборник конденсата для отвода влаги, скапливающейся на стенах дымоходного канала из-за перепада температур, элементы прохождения кровли для преодоления конструкций кровли с организацией качественной термо  и гидроизоляции, ревизионный тройник с дверкой для контроля чистоты канала отвода дыма и очистки сажи, устье для верхнего края конструкции дымохода, опорная консоль, служащая основанием под настенный или напольный тип канала, стеновой хомут для надежной фиксации дымохода относительно стены.

Система дымохода состоит из следующих основных элементов:

• сендвич-трубы
• тройники – элементы для соединения конструкции дымохода с топками печей и каминов, для разветвления канала дымохода
• колена – для осуществления изгиба канала дымохода используют различные модели на 15, 30, 45 и 90 градусов
• сборник конденсата – для отвода влаги, скапливающейся на стенках канала дымохода в результате перепада температур
• элементы прохождения кровли – для преодоления конструкций кровли с организацией качественной термо- и гидроизоляции
• ревизионный тройник с дверцей – для контроля чистоты дымового канала и его очистки от сажи
• устье – для оборудования верхнего края конструкции дымохода
• опорная консоль – для обеспечения напольного или настенного основания под дымоход
• стеновой хомут — для надежной фиксации дымохода относительно стены;

Структура сэндвич-дымохода

Установка дымохода на крыше

На следующем этапе сборки обустраивают проход через крышу.

Монтажные работы осуществляют согласно следующей схеме:

1. В крыше проделывают отверстие и затем его укрепляют.
2. В него помещают элемент, который получил название крышная разделка. Он облегчает выполнение работ, связанных с обустройством прохода (детальнее: «Как сделать проход трубы через потолок – пошаговое руководство от мастера»). Угол наклона дымоотводящей конструкции делают согласно углу расположения кровли. Система должна плотно соприкасаться с основанием крыши. Нужно завести края разделки под отделочный материал или конек кровельной системы.
3. Отверстие с обратной стороны отделывают листом металла.
4. На крышную разделку помещают и фиксируют регулируемый фартук, придающий дымоотводящей конструкции абсолютную герметичность.
5. Потом к фартуку монтируют сэндвич трубы и прочие элементы дымохода, находящиеся выше поверхности крыши.
6. До того, как закрепить сэндвич трубу на стенке или крыше саморезами, все элементы дымоотвода между собой соединяют.

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

1. Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
2. Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
3. В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
4. Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
5. Короб заделывается огнестойким материалом для термоизоляции.
6. Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходникИсточник rinnipool.ru

Видео описание

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

• Качество стали, из которой выполнено изделие. Оно влияет на такие показатели как жаростойкость и срок службы.
• Теплоизоляционный материал и плотность его наполнения: Он должен выдерживать температуру нагрева не менее 700 °C.
• Качество сварных швов. Для печей (котлов) на твердом топливе отдавайте предпочтение изделиям с лазерной сваркой — она обеспечивает необходимую герметичность труб. Если шов «катанный» — это трубы под дымоходы газовых котлов.

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более банных  использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов — оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя — более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и для печей отопления, работающих на дровах или угле.

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Для дымохода от банной печи предпочтительнее вариант —  обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м.  Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Толщина слоя утеплителя составляет от 25 до 60 мм. Понятно, что чем больше, тем лучше. Для банных печей в качестве теплоизоляции должна быть использована базальтовая вата. Именно базальтовая. Стекловату (это тоже минеральная вата) брать нельзя: она выдерживает до 350оС. При более высоких температурах спекается и теряет свои свойства. В дымоходах же от банных печей температуры часто бывают выше и 500-600оС (зависит от типа топки и интенсивности горения) — не редкость.

Для определения длины дымохода нужно учесть следующие правила:

Высота дымохода зависит от места выхода его через кровлю

• дымоотводящий канал должен быть длиной 5 метров и более, если меньше — необходимо подключить электрический дымосос;
• над плоской крышей труба должна возвышаться не менее чем на 50 см;
• при расположении трубы менее 1,5 метра от конька, высоту ее следует принять на 500 мм выше конька;
• при размещении дымохода на расстоянии от конька 1,5–3 м, ее можно устанавливать в уровень с верхней границей крыши, а если больше 3 метров — ниже ее уровня с уклоном не более чем на 10 градусов;
• если рядом расположены или примыкают постройки выше бани, необходимо вывести трубу выше этих пристроек.

Соблюдение этих правил поможет вам безошибочно определить длину дымохода. Теперь разберемся подробнее с особенностями его установки.

Установка и монтаж

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Переход дымоотводящей конструкции через стену

Монтаж сэндвич трубы, проходящей через ограждающую конструкцию, производится в определенной последовательности:

1. В месте, где запроектирован переход, разбирают небольшой участок и хорошо укрепляют. Это делают с целью обеспечения надежной фиксации дымохода. Для укрепления стенок задействуют особые элементы — их продаются в специализированных магазинах. Можно пользоваться брусками.
2. К подготовленному отверстию прикрепляют кронштейн, снабженный полозьями, которые предназначаются для обеспечения беспрепятственного прохождения трубы через стенку.
3. К кронштейну прикрепляют переходник или тройник – к нему потом подсоединяют сэндвич трубы.
4. Сначала место расположения дымохода в стене отделывают фанерой, потом на нее прикрепляют лист асбеста, а уже поверх него укладывают отрезок оцинкованного металла. Для защиты крепежных деталей от коррозийных процессов, их покрывают лаком для обработки металлических поверхностей.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки. Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

• точечныевентиляционныетрубыдолжнырасполагатьсянарасстоянии60 кв. мдруготдруга;
• количествовентиляционныхтрубопределяетсяисходяизсложностиконструкции;
• расположениенесколькихтрубдолжновыстраиватьсяпооднойлинии;
• меставыводавентиляционныхтрубнеобходимоплотноизолировать;
• неследуетрасполагатьтрубудальше60 смотконька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

• дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
• длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Элементы модульных систем

Для составления монтажной схемы, покупки комплектующих и последущей сборки надо понимать, какие детали используются в двухконтурном дымоходе. Перечислим основные элементы, сопровождая фотографиями:

• прямые секции сэндвич-труб длиной 25, 50, 100 см;
• тройники под 45, 90°;
• колена 90, 45, 30 и 15 градусов;
• переходы с одностенной трубы на двухконтурную – «старт сэндвич»;
• шиберы поворотные (заслонки);
• конденсатосборники и различные оголовки;
• потолочные проходные узлы (сокращенно ППУ);
• площадки опорные, кронштейны;
• крепления – хомуты обжимные, под растяжки;
• элементы герметизации скатной кровли под названием мастер-флеш или «крыза»;
• заглушки торцевые, юбки.

Двухслойные трубы соединяются с другими фрагментами методом раструбно-профильной стыковки. Более доступным языком соединение называется «шип–паз» или «папа–мама», кому как нравится. При изготовлении каждой фасонной детали (кроме торцевых) с одной стороны предусматривается шип, с другой – паз.

Схема установки дымовой трубы вдоль наружной стены загородного дома

В качестве примера предлагаем рассмотреть схему сборки пристенного дымохода-сэндвич начиная от котла:

1. К выходу теплогенератора через муфту присоединяем одностенную трубу, потом монтируем стартовый переходник на сэндвич.
2. К переходу подключаем прямую секцию двухконтурной трубы, выходящую на улицу. Там она вставляется в тройник.
3. Ниже тройника располагаем ревизионный участок, затем опорную площадку и сборник конденсата. Конструкция становится на стеновой кронштейн.
4. От тройника поднимаемся прямыми участками, каждые 2 метра крепимся к стене раздвижными кронштейнами, стыки элементов обжимаем хомутами.
5. На конце дымохода устанавливаем конус без зонта (для газового котла), простой колпак либо дефлектор.

Когда нужно обойти свес крыши, используем 2 отвода под 30 или 45 градусов. Конец дымохода крепим растяжками, чтобы не раскачивался ветром, как сделано выше на фото. Профессиональный монтаж сэндвич трубы для стальной печи смотрим на видео:

Этапы монтажа дымохода из термотруб

После заключения договора, разработки проекта и его утверждения заказчиком строительной компанией будет проложен дымоход в стене или крыше поэтапно:

• На печной патрубок надевается переходник. Он смазывается герметиком, способным выдерживать температуру минимум 1000 градусов. Переходной элемент для надёжности закрепляется с помощью хомута из металла.
• Устанавливается отрезок одностенной трубы, чтобы предотвратить перегрев сэндвича, который при воздействии высокой температуры превращается в камень. Это приводит к выходу из строя дымохода.
• На одностенную трубную деталь монтируется каменка или металлическая ёмкость для подогрева воды.

Металлический бак для подогрева воды в бане над печьюИсточник pechimax.ru

• Если выполняется установка дымохода через стену в деревянном доме, бане или другом строение, создаётся с 3-градусным уклоном в сторону улицы участок дымоотвода длиною не более 1000 мм.
• В стене подготавливается отверстие для вывода дымохода. Его диаметр всегда больше сечения сэндвич трубы. Если стена создана из горючего материала, тогда зазор между дымоотводящим каналом и несущей конструкцией составляет минимум 200 мм. Часто создаётся квадратное отверстие размером 400*400 мм.
• Стенки проёма закрываются базальтовым картоном.
• Устанавливается проходной узел дымохода через стену в заводском исполнении.

Проходной блок в виде коробаИсточник masterweld.ru

• В проходной блок вставляется сэндвич-труба.
• Пустое пространство детали для проходки заполняется минеральной ватой.
• Узел прохода трубы через стену закрывается декоративной розеткой или пластиной из металла.
• Видимые щели заполняются с помощью герметика.

• Закрепляется кронштейн с опорной пластиной на внешней поверхности стены в месте выхода дымохода. Производители нередко изготавливают этот узел вместе с ревизионным элементом.
• Выполняется крепление дымохода вдоль стены в вертикальном направлении. Сэндвич трубы соединяются между собой «по дыму» и «по конденсату». В первом случае изделия раструбом надеваются на суженные торцы, а во втором – стыки выполняются наоборот.

Способы соединения труб «по дыму» и «по конденсату»Источник obustroeno.com

Разобраться в принципах создания соединений «по дыму» и «по конденсату» поможет видеоматериал:

Монтажный процесс завершается установкой конуса требуемой высоты и выбранного оголовка. Если последний участок имеет большую длину, на нем закрепляется хомут с проушинами. Это изделие позволяет зафиксировать конечный отрезок дымохода с помощью растяжек, которые закрепляются на неподвижных прочных деталях крыши.

Специальный хомут под растяжкиИсточник yandex.net

Заключение

Сэндвич трубы позволяют смонтировать профессионалам практичный и эффективный дымоход от печи. В зависимости от планировки бани установка его основной части выполняется внутри или снаружи строения.

Продуманная конструкция двухконтурных труб с теплоизоляционным материалом позволяет быстро собирать дымоход по заранее разработанной схеме как конструктор. Тем более производители выпускают все необходимые сэндвич-элементы для сборки дымоотводящего канала.

Для создания эффективного сэндвич-дымохода требуется пригласить специалистов, обладающих навыками, аккуратностью и опытом выполнения работ на земле и высоте. Помощь профессионалов позволит собрать систему, которая не станет причиной пожара.

Источник
