Короб для труб в туалете

Игра теней: необычный абажур из картона и ткани

Как самостоятельно сделать сантехнический шкаф из рулонных жалюзи в туалете?

Как сделать короб в ванной для труб

В зависимости от того, как проходят трубы в ванной или в туалете, выбирают и способ маскировки. Закрыть можно либо всю стену целиком, либо только участок с трубами. Первый вариант более привлекателен, а чтобы по максимуму использовать полезную площадь, в образовавшейся нише сооружают полки для важных мелочей.

Есть два варианта короба для труб в туалете или ванной комнате:

1. Каркасный способ. ПВХ-панели и гипсокартонные листы не выдерживают ударных нагрузок, обрешетка придает коробу необходимую прочность. Кроме того, у обшивки небольшая толщина, соединить короб безкаркасным методом не удастся.
2. Бескаркасный способ. Влагостойкая фанера, плиты ОSВ, экструдированный пенополистирол подойдут для такого короба.

Перед созданием короба замеряют габаритные размеры участка ванной или туалета, который нужно замаскировать

Из влагостойкого гипсокартона

ГКЛ идеально подойдет для разборного короба для труб в ванной, так как этот материал устойчив к появлению грибков. Листы используют, чтобы закрыть как горизонтальные, так и вертикальные трубы. Гипсокартон обладает термо- и звукоизолирующими свойствами. Экологичен и не горюч.

Перед заделкой коммуникаций составьте план помещения в масштабе, где будут предусмотрены все детали, и рассчитайте количество необходимого материала. В процессе работы потребуются: перфоратор, шуруповерт; рулетка, молоток, саморезы, обойный нож.

1. По уровню проводят вертикальные линии с 2-х сторон (отступая от трубы и счетчика 3 см) и закрепляют профиль.
2. Устанавливают заготовку из гипсокартона толщиной 10 мм.
3. Стыки между стеной и коробом закрываются декоративным плинтусом или шпаклюются. Основную поверхность облицовывают или окрашивают.

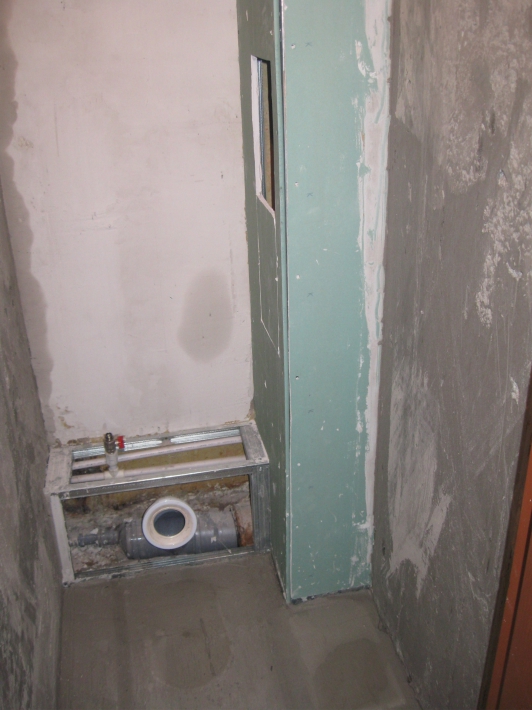

Гипсокартонный короб – самый распространенный вариант заделки труб

Из пенополистирола

Панели из полистирола выполняют роль гидро- и шумоизоляции. По поверхности панелей легко можно выполнить чистовую отделку, а создаваемая из панелей конструкция может быть любой формы. Этот материал не имеет запаха и не является легко воспламеняющимся.

Еще один плюс – возможность панелей выдерживать нагрузки на излом. Поверхность панелей абсолютно ровная. Установка короба из полистирола возможна без сооружения каркаса.

1. Монтаж начинается с разметки и установки опоры.
2. Далее панели сверху и по бокам смазывают клеем, подгоняют и устанавливают.
3. Последний этап: гаечным ключом регулируют высоту ножек.

Долговечны и устойчивы к влаге, они не впитывают неприятные запахи и легко моются.

1. Делаем необходимые замеры, создаем разметку, в профиле сверлим отверстия под саморезы. По меткам выкладываем профиль.
2. Затем делаем отверстия в базовой поверхности, для крепления используем дюбеля.
3. Следующий этап – сборка каркаса из профилей.
4. К готовому каркасу крепят финишную планку с помощью пресс-шайб.
5. После отрезают от листа планки нужного размера и крепят в торец.

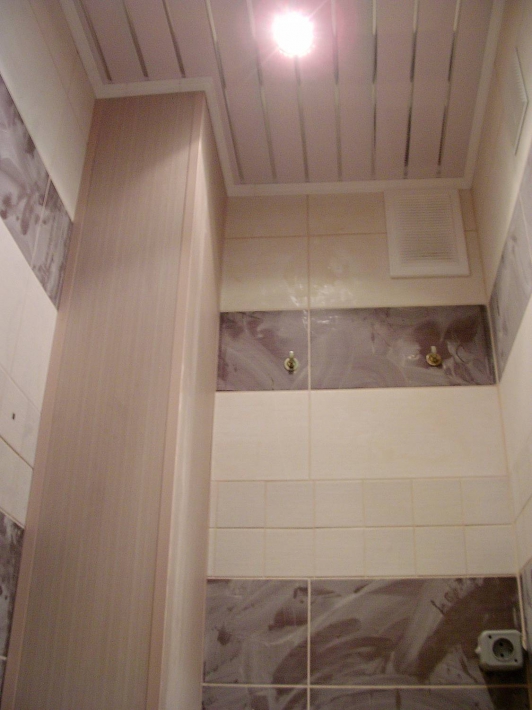

Короб из ПВХ-панелей в ванной – бюджетный вариант маскировки вентиляционной трубы

Из плит ОSВ

Плиты ОSВ3 выдерживают краткий контакт с водой, для улучшения защитных свойств нуждаются в покраске или в пропитке.

Плиты ОSВ4 не только прочны, они обладают особой устойчивостью к влаге в течение продолжительного периода, не нуждаются в дополнительных методах защиты.

Листы с толщиной менее 16 мм используют там, где нет больших нагрузок на конструкцию. Для съемного короба в ванной для труб такой материал вполне подойдет.

Материал свободно поддается обработке, его всегда устанавливают на металлический каркас из профилей.

Расстояние между трубами и коробом не должно быть меньше 3 см

Варианты конструкции

Конструкция, которая будет скрывать коммуникации, выбирается в зависимости от некоторых факторов:

• величины и характера направленности труб;
• расположения труб относительно друг друга;
• присутствия вспомогательных приборов и кранов;
• общей обстановки в помещении.

Короб

Представляет собой несложную конструкцию, с созданием которой справится даже новичок. Каркас создается из металлопрофиля или деревянных реек. Далее основа обшивается материалом, которой был выбран. Возможна полная или частичная обшивка в зависимости от наличия приборов учета или кранов вблизи стояка. В этом случае необходимо оставить окно, чтобы был доступ к ним.

Каркас короба можно обшить ПВХ-панелями, влагостойкой фанерой или гипсокартоном. Гипсокартон обычно декорируют теми же материалами, что и основные стены. Существуют готовые варианты короба. Но этот вариант может быть более дорогим. Делая короб самостоятельно, есть возможность сразу учесть все нюансы. В то время как готовый короб придется подгонять под нужные параметры.

Конструкция короба представлена несколькими конфигурациями.

• Фальшстена. Хорошее решение, чтобы спрятать сразу несколько труб, расположенных рядом. Выглядит эстетично, но занимает много места.
• Квадратный. Может располагаться как вертикально, так и горизонтально, скрывая фановую трубу. Подходит для комнат, в которых трубы расположены в углу.
• Косая фальшстена. Средний вариант между предыдущими. Конструкция крепится под острым углом к боковой или задней стене. Так же, как и фальшстена, позволяет спрятать несколько труб, но значительно экономит место.
• Многоуровневый. Устанавливается в случае хаотичного расположения труб в туалете. Для экономии пространства создают короба в местах локализации коммуникаций.

Встроенный сантехнический шкаф

Конструкция с дверцами на стене за унитазом называется сантехническим шкафом.

Используя такой способ маскировки, решается сразу несколько задач.

• Появляется дополнительная ниша для полочек, на которых могут храниться чистящие средств и принадлежностей.
• Наличие дверок не затрудняет доступ к счетчикам, фильтрам, коллекторам и трубопроводу.
• В случае прорыва труб шкаф не затруднит доступ к месту аварии. Замена приборов учета в туалете с сантехническим шкафом не составит неудобств.

Выбор материала для изготовления дверей достаточно велик. Особенно популярны фанера, ПВХ-панели, ДСП, металлические, деревянные или стеклянные дверцы. Нужно выбирать материал, который впишется в общий стиль интерьера. Например, в туалете, декорированном пластиком, будут уместны пластиковые дверки. А для загородного деревянного дома подойдут дверки из дерева.

Не нужно забывать об удобстве расположения дверей в шкафчике. Они должны располагаться на подходящей высоте, чтобы не закрывать доступ к нужным развязкам труб. Подходящими должны быть и ручки на дверцах.

Монтаж распашных створок в сантехническом шкафчике происходит, как у любых других дверей, их закрепляют на петли к основанию. Обычные дверцы подойдут для просторного туалета. Более тесные комнаты лучше снабдить компактными дверями-гармошками, раздвижными моделями или шторкой.

Скрытая установка — штробление

Штробление – это альтернатива декоративным типам маскировки труб. При скрытой разводке предполагается зашивка деталей в специально пробитых канавах, которые называются штробами. Такие технологические отверстия выполняются при помощи штробореза или перфоратора. Трубы, спрятанные в стяжку пола, тоже относятся к скрытой прокладке. В этом случае разводка заливается раствором бетона.

Слабой стороной метода считается трудоемкость, затратность и недоступность труб. Можно зашить трубы самому, но придется изучить много литературы, чтобы все получилось правильно. Применение скрытой установки возможно не везде. Способ будет хорош в частных домах, построенных из кирпича или цельных блоков, а также в многоэтажных домах со стенами увеличенной толщины. В других местах этот метод будет идти вразрез со СНИПами. Штробы значительно ослабляют несущие стены, которые и без того сильно нагружены.

Существенно усложнить монтаж могут некоторые требования:

• зашивать можно только неразъемные трубы, к другим необходим свободный доступ;
• в стене, на которой будут проводиться работы, не должны проходить электрические провода;
• необходимо учитывать линейное расширение материла труб;
• приходится пользоваться хомутами для того, чтобы была хорошая звукоизоляция.

Маскировка горизонтально-ориентированных труб

Обычно трубы горячего и холодного водоснабжения размещаются в санузле горизонтально. Закрыть их так, чтобы обеспечить беспрепятственный доступ, можно, используя ДСП, пластик или фанеру.

Выполняется зашивка труб в туалете в виде ступеньки, под которой и находятся трубы. Получившаяся поверхность может использоваться, как полочка, к примеру, для туалетной бумаги или других предметов.

Делаются замеры, по которым нарезается материал. «Ступенька» скрепляется шурупами. Чтобы конструкция обрела устойчивость, между трубами и стеной вставляют доску, которая верхней частью соприкасается с внутренней поверхностью горизонтального щита. Их скрепляют между собой длинным шурупом. Возможно дальнейшее покрытие конструкции краской, лаком или оклейка пленкой, обоями.

Существует немало способов, помогающих скрыть трубы в туалете. Главное, в погоне за красотой и эстетичностью внешнего вида санузла, не переусердствовать и не нарушить работоспособность системы.

Второй способ спрятать в короб

Часто вариант с декорированием труб попросту не подходит – слишком много труб и расположены они не самым удобным образом. Здесь придет на помощь другой метод маскировки – обустройство короба, внутри которого и будут находиться все трубы.

Этап #1. Выбираем форму и размер конструкции

Форма и размер будущего короба, за которым будут прятаться трубы в туалете, полностью зависит от особенностей трубопровода. В каждом конкретном случае будут свои нюансы.

Количество труб в каждом санузле индивидуально. Равно как и их расположение – вариант размещения короба полностью зависит от этого фактора

Это же касается и размеров короба – чем меньше труб, тем проще их будет замаскировать.

Самое основное условие – выдерживать расстояние в 3 см от самой крайней точки наиболее выступающей трубы или прибора учета воды, если такой установлен в туалетной комнате.

Удобный вариант, когда все коммуникации расположились вдоль одной стены туалета – так работать предстоит лишь с этой частью помещения

Расположение трубопровода вдоль одной из стен туалета является наиболее удобным вариантом. При желании все коммуникации удобно будет замаскировать, поставив фальш-стену из гипсокартона. А сверху можно будет декорировать тем же отделочным материалом, что и остальные стены в комнате.

Помимо фальш-стены форма короба для маскировки труб может быть:

• прямоугольная или квадратная протяженностью сверху-вниз или слева-направо;
• угловая или сложной формы в виде многоугольника, чтобы максимально сэкономить полезное пространство туалетной комнаты;
• ступенчатая, когда в одном помещении установлено несколько коробов различной высоты;
• круглая.

Сложнее всего реализовать многоуровневую ступенчатую конструкцию – предстоит сначала сделать набросок на бумаге и рассчитать протяженность каждого из коробов. Затем просчитать количество требуемых материалов и, купив все необходимое, приступать к монтажным работам.

Галерея изображений Фото из Прямоугольная форма короба Сложная форма короба для труб Многоуровневый вариант короба Круглая форма короба

Этап #2. Изготовление короба

Конструкцию для маскировки трубопровода в туалетной комнате можно изготовить своими силами или пригласить мастеров.

Если в помещении идет полномасштабный ремонт с привлечением строительной бригады, то следует с ними сразу же обсудить вопрос о сооружении короба, за которым спрячутся трубы.

Вне зависимости от типа материала, выбранного для обустройства короба, не следует забывать о ревизионном окне – доступ к трубам должен быть максимально простым

Среди материалов, используемых в изготовлении коробов, чаще всего следующие:

• пластиковые панели;
• влагостойкий гипсокартон;
• влагостойкие панели МДФ или фанера;
• сантехнические ролеты, рулонная штора, жалюзи.

Если гипсокартон требует дополнительной отделки плиткой, обоями или прочим материалом, то все остальные варианты используются в качестве финишного покрытия.

Галерея изображений Фото из Расцветки пластиковых панелей Гипсокартон для короба Панели МДФ для короба Сантехнические жалюзи для туалетной комнаты

Чтобы установить панели или жалюзи, предстоит соорудить каркас. Для этого используют металлический профиль или деревянный брусок. Также пригодятся саморезы, строительная сетка и шпатлевка для выравнивания стыков. Из инструментов – уровень, рулетка, шуруповерт, болгарка, карандаш

Прежде, чем приступить к монтажу стен короба, лучше вырезать детали из картона и проверить, все ли так, как запланировано

Когда материал выбран, нужно соорудить каркас, закрепив металлические профили или деревянные бруски саморезами. На эту основу предстоит монтировать панели или листы гипсокартона.

Если короб обшит гипсокартонными листами, то его сверху предстоит облицевать плиткой, наклеить мозаику или обои – тот же материал, что и на стенах туалетной комнаты

Что такое светодиодная лента 24В

Со светодиодными лентами сейчас все уже знакомы и при упоминании данного названия сразу становится понятно, о чем идет речь. Если давать определение светодиодной ленте на 24В, то это особая тонкая печатная плата шириной от 8 до 20 мм с контактными площадками с одной стороны, к которым припаиваются SMD светодиоды и токоограничивающие резисторы.

Светодиоды на такой плате размещаются на равном удалении друг от друга. Для подключения всех светодиодов на длинной светодиодной ленте на 24В имеются два контакта, к которым с соблюдением полярности и подключается напряжение 24В.

Технология сборки конструкций из ГКЛ – пошаговая инструкция

Общая технология сборки каркасов состоит из трех основных этапов работ:

• Создание каркаса.
• Обшивка каркаса снаружи гипсокартоном.
• Финишная отделка поверхности короба.

Рассмотрим эти этапы подробнее.

Изготовление каркаса

Короб для труб представляет собой две взаимно перпендикулярные плоскости, прикрепленные к стене и к полу (для горизонтальной разводки) или к двум смежным стенам (для вертикального стояка). Поэтому каркас также делается из двух перпендикулярных друг другу решеток, закрепленных на соответствующих поверхностях стен или пола. Порядок сборки каркаса обусловлен конфигурацией помещения и особенностями расположения трубопроводов.

Сначала необходимо прикрепить к несущим поверхностям стен или пола основные направляющие, к которым будут присоединены стоечные элементы, соединенные ребром из еще одного основного профиля. Они соединяются с помощью специальных саморезов, в участках стыка боковые полочки подрезаются ножницами по металлу и отгибаются для более плотного соединения элементов. Если используются деревянные бруски, сначала собирают две решетки, которые затем одной стороной крепятся к стене, а другой — к полу (или смежной стене, если требуется закрыть стояк).

Деревянный каркас для короба

Пошаговый порядок действий:

Шаг 1. Поверхности освобождаются от посторонних предметов (крючки, вешалки, зеркала и т.п.).

Шаг 2. Производится тщательная разметка каркаса. Положение всех линий контролируется строительным уровнем или отвесом. Расстояние до края каркаса определяется по участку, где трубы дальше выпирают из стен, плюс 5 см на ширину направляющих или деревянных брусков.

Производим разметку

Шаг 3. При помощи электродрели или перфоратора подготавливают гнезда для установки дюбелей. Шаг установки крепежных элементов определяется размерами и расположением короба, но не реже, чем 0,7 м.

Делаем отверстия под дюбеля

Шаг 4. На боковых стенках металлических основных направляющих делают надрезы в местах присоединения поперечин.

Шаг 5. Основные направляющие устанавливают на стены и фиксируют саморезами.

Фиксируем направляющие

Шаг 6. Устанавливают заранее нарезанные поперечины.

Шаг 7. Обе стороны решетки соединяют внешним ребром из основного профиля, в котором заранее сделаны надрезы для крепления поперечин.

Металлический каркас для вертикальных труб

Монтаж необходимо произвести максимально прочно и аккуратно. Необходимо учитывать, что любая ошибка, допущенная при сборке каркаса, впоследствии отразится на внешнем виде короба. Перекосы станут заметны при укладке кафеля или стеновых панелей, имеющих четкие геометрические формы.

Саморезы по металлу с наконечником под сверло

Установка гипсокартона

После завершения сборки каркаса приступают к обшивке его гипсокартоном. Прежде всего, надо нарезать куски материала, соответствующие сторонам короба. Следует учесть, что первый будет в точности повторять форму каркаса, а ширина другого увеличится на толщину листа. Правильнее всего отрезать и сразу прикрепить один из кусков (либо горизонтальный, либо тот, на котором нет ревизионных люков), чтобы размер второго куска измерить без ошибок.

Для резки гипсокартона используют ручную ножовку с мелкими зубьями и небольшим разводом, электролобзик, иногда — обычный канцелярский нож. Им надрезают лист по линейке, надламывают по ровной кромке стола и окончательно отрезают по линии разлома.

Резка гипсокартона канцелярским ножом

Полученная кромка редко бывает идеально ровной, поэтому ее дополнительно обрабатывают рубанком или специальной теркой. Во время резки и обработки поднимается большое количество гипсовой пыли, поэтому работать следует в защитных очках и респираторе. Кроме того, нельзя работать в помещениях, где установлены компьютеры — мелкая гипсовая пыль фатальным образом действует на вентиляторы, полностью лишая их работоспособности, заклинивая подшипники.

Крепление материала к каркасу производится на фосфатированные саморезы по гипсокартону. Они черные с мелким шагом резьбы. Воспользоваться обычными шурупами по дереву также можно, но надо быть внимательнее на завершающей стадии — шаг резьбы у них больше, поэтому шляпка может слишком глубоко зайти в поверхность ГКЛ. Расстояние между соседними крепежными элементами рекомендуется делать в диапазоне 10-15 см.

Саморезы по гипсокартону

Гнездо для установки ревизионного люка или окошка для снятия показаний счетчиков прорезают по месту. Сначала размечают поверхность и сверлят отверстия по углам. Затем из них по разметке выпиливают отверстие, размеры которого соответствуют величине рамки люка.

Нюансы сооружения короба

Делая короб, закрывающий трубы, нужно не только позаботиться о его внешнем виде, но и уделить внимание функциональности

Водопровод

Чтобы обеспечить доступ к вентилям, счетчикам воды, редукторам и другим элементам сети водоснабжения, необходимо предусмотреть наличие технических проемов. Для этого нужно в гипсокартоне вырезать отверстие, что можно сделать или до закрепления листов, или после сборки конструкции. При маскировке водопроводных труб люк можно располагать на боковой поверхности короба, так он будет не очень заметен. В местах выхода коммуникаций за пределы конструкции из гипсокартона делают отверстия, которые по своему размеру должны быть больше диаметра труб. Для предотвращения передачи вибрации зазор заполняется полосой вспененного полиэтилена или другим подходящим материалом.

Канализация

Если короб в ванной сооружают для маскировки канализационной сети, то необходимо предусмотреть люк для доступа к ревизии. Она представляет собой муфту на трубе с отверстием, которое закрывают крышкой, или отводом. Ревизия предназначается для прочистки засоров канализационной сети. Следует также обеспечить доступ к месту соединения внутренней системы удаления бытовых стоков и центрального стояка.

Люк в этом случае лучше располагать на фронтальной поверхности короба, а закрыть его можно с помощью дверок из пластика. Можно сделать крышку и своими руками, вырезая ее из гипсокартона и облицовывая керамической плиткой, которая идентична отделке ванной.

Дверцу можно поместить сбоку, если она будет служить для регулирования состояния вентилей и труб. Отверстия для труб в коробе следует делать немного большего размера. Пространство между ними заполняют вспененным полиэтиленом или паклей.

После установки короба ванная комната будет выглядеть намного привлекательнее. Уровень шума от труб при этом намного снизится

Важно сделать так, чтобы короб не мешал техническому обслуживанию труб. При горизонтальном расположении трубы в ванной на каркас нужно прикрутить сначала вертикальную, переднюю панель

После этого установить горизонтальную так, чтобы она перекрывала кромку предыдущей.

Такая мера сделает короб из гипсокартона для труб менее уязвимым для брызг при приеме душа и прочих гигиенических процедурах. Облицевать ГКЛ или фанеру можно кафелем. Плитка надежно защитит материал.Для монтажа листовых материалов на каркасе, сделанном своими руками, следует нарезать их по меркам, снятым с него, — это длина и ширина каждой плоской детали. Чтобы сделать короб из гипсокартона в ванной, желательно использовать целые листы, чтобы получалось как можно меньше стыков.

При приобретении материала следует обращать внимание на цвет листа – влагостойкий гипсокартон имеет зеленый цвет внешнего бумажного слоя.В завершении финишной отделки устанавливается ревизионный люк. Его монтаж выполняется при помощи штатных крепежных лапок

Необходимо чтобы люк по габаритам совпадал с оставленным под него отверстием, и его размер был достаточным для проведения сервисного обслуживания.

• подготовить помещение;
• начертить план короба;
• нанести разметку;
• сделать необходимые подсчеты;
• купить весь необходимый материал;
• приготовить инструмент.

1. На стены наносится разметка по уровню.
2. Затем сооружается металлический каркас из профилей для короба из гипсокартона.
3. Прикручивается гипсокартон.
4. Монтируется люк.
5. Выполняется финишная отделка.

В зависимости от расположения короба под трубы в ванной монтаж обшивки будет отличаться в каждом случае. Диктуется это нюансами стыкования панелей из ГКЛ или фанеры. Сборка же пластиковых деталей производится по своей, особой технологии.

Перед заделкой труб нужно произвести необходимые измерения и уточнить место расположения короба. В местах ненадежных соединений, к счетчикам и вентилям, нужно предусмотреть съемную часть или дверцу. Не помешает план помещения в масштабе, на котором будут размечены все конструктивные детали.

В процессе измерений не забывайте о толщине отделочного материала. Еще один часто применяемый материал для скрытия коммуникаций – панели из ПВХ. Пластиковый короб для труб в ванной чаще всего сооружают в том случае, если обшивка стен и/или потолка выполнена или планируется осуществляться пластиком.

Рассмотрим, как правильно сделать пластиковый короб своими руками при скрытии канализационного стояка в хрущевке. Если через короб проходят трубы, которые не планируется закрывать (например, трубы отопления или полотенцесушитель), то для их аккуратного обхождения поступают следующим образом:

Примерный поэтапный план создания короба в туалете

Независимо от выбранного вами материала, начальным этапом будет создание конструкции из деревянного бруса или металлопрофиля.

1. Нужно сделать разметку, учитывая то, что стенки короба должны располагаться на расстоянии 5-10 сантиметров от труб.
2. Профиль прикрепляют к стенам дюбель-гвоздями, используя для этой цели перфоратор.
3. После этого от них откладывают уровни на потолке и полу, прикрепляя их аналогичным способом.
4. Завершается создание каркаса прикреплением углового профиля, который крепится блошками к верхнему и нижнему, а потом соединяется с профилями стен с помощью дополнительных кусков.
5. Производится монтаж короба из гипсокартона в туалете с помощью саморезов или прикручиваются пластиковые панели.

В первом случае гипсокартон необходимо разметить и разрезать на куски, которыми будет зашиваться каркас. В процессе используются саморезы 27 мм, которые прикручиваются через каждые 30 сантиметров. Лишние части на стыках можно подрезать малярным ножом или ножовкой.

Перед тем, как сделать короб из гипсокартона в туалете, нужно учесть, что он обойдется дороже, чем в случае с панелями. Но его плюс состоит в том, что можно выбрать любой вариант отделки, включая краски, обои и плитку.

Конечная стоимость работы сильно зависит от количества необходимого гипсокартона, которое, в свою очередь, зависит от расположения труб и выбранной конфигурации.

Средняя цена гипсокартонного короба на заказ близится к отметке 3000 рублей без отделки.

Стоимость облицовки будет зависеть от материала и площади: к примеру, при выборе плитки – от 600 рублей за м. кв.

Вариант с гипсокартоном также отличается большей трудоемкостью, чем короб в туалете из панелей ПВХ. Процесс обшивки достаточно прост – панели крепятся блошками к горизонтальным профилям саморезами, как и в случае с гипсокартоном. Стоимость такой обшивки у специалистов близится к 500 рублей за метр кв.

Короб из ПВХ панелей с сантехническим люком

Есть еще один вариант, который прекрасно подойдет обладателям маленьких и тесных санузлов – можно скрыть трубы с помощью жалюзи. которые продаются практически в любом магазине. Бесспорное преимущество метода в том, что доступ к трубам и счетчикам остается свободным. Как вариант — установка рольставен. Цена на специальные сантехнические рольставни составляет примерно 3000 – 3500 рублей.

Как скрыть трубы своими руками

Рассматривая поэтапно, как и чем закрыть трубы, чтобы к ним был доступ, следует остановиться на способах маскировки.

Короб из ПВХ-панелей

Короб можно выполнить как из пластика, так и из гипсокартона. Однако в первом случае получается сразу готовая конструкция. Особенно такой вариант актуален, если в качестве отделки санузла используются ПВХ панели.

Монтируют короб следующим образом:

1. Проверяют трубы на предмет качества соединений.
2. Обрабатывают антисептиками стены и потолок в месте монтажа конструкции.
3. Крепят обрешетку.
4. Устанавливают пластиковые панели.

Чтобы была возможность доступа к трубам, счетчикам или запорным механизмам, устанавливают готовый сантехнический люк.

Более подробно об изготовлении короба можно узнать из видео.

Короб из гипсокартона

Для работы понадобятся такие инструменты и материалы:

• ножовка по дереву;
• электролобзик;
• электродрель и сверла;
• ножницы по металлу;
• саморезы;
• гипсокартон.

Инструмент выбирают, исходя из материала, который будет использоваться для каркаса. Если в конструкции задействуются деревянные элементы, их заранее обрабатывают защитными средствами от влаги. В остальном процесс монтажа каркаса состоит из таких шагов:

1. При помощи лазерного уровня, карандаша и угольника наносят разметку на полу и стенах для крепления направляющих.
2. Подготавливают направляющие и соединительные планки. Для этого нарезают металлопрофиль на отрезки нужной длины.
3. Производят крепление направляющих вдоль стояка, используя дюбели и саморезы.
4. Монтируют закладные элементы в профиль. Делается это для того, чтобы была возможность фиксации люка, гипсокартона и фанеры.
5. Устанавливают люк. Для этого на вертикальных стойках закрепляют поперечины с закладными. Затем монтируют сам люк на саморезы к закладным.
6. Крепят фанеру. Ее используют для увеличения жесткости гипсокартона в том случае, если планируется навешивание полок на короб.
7. Обшивают короб с торцевой стороны гипсокартонном.
8. С фронтальной части короба крепят ГКЛ.

Дальнейшие работы направлены на подготовку поверхности гипсокартона к отделке, т.е. грунтование. Причем обработка грунтом необходима независимо от типа отделки – под плитку или покраску. Если всю работу выполнить качественно, то конструкция получится надежной, а люк будет практически незаметным.

Трубы в ванной комнате или туалете можно зашить гипсокартоном, но при этом оставить к ним доступ, сделав одну из секций съемной на магнитах либо на петлях.

Встроенный сантехнический шкаф

Монтаж дверок сантехнического шкафа выполняют по аналогии с любыми дверьми: на основание (раму) навешивают петли. Обычные створки можно задействовать для просторного санузла. Для маленькой комнаты подойдут компактные двери-гармошки.

Рольставни

В отличие от смотровых люков, рольставни более практичны. Благодаря такой конструкции можно быстро получить доступ к скрытому пространству. Для монтажа рольставней понадобятся:

• электродрель;
• рулетка и уровень;
• крепеж;
• комплект для рольставней.

Предварительно подготавливают поверхность стен, чтобы расстояние между ними по высоте было одинаковым. Затем монтируют рольставни в каркас из металлических профилей, который аналогичен конструкции для пластиковых панелей. В целом установку выполняют в такой последовательности:

1. Устанавливают направляющие и верхний короб.
2. Крепят ламели на барабанный вал.
3. Когда установлена последняя ламель, проверяют конструкцию на закрытие/открытие.

Рассмотрев наиболее распространенные способы, как спрятать трубы в туалете с доступом к ним своими руками с фото-примерами и пошаговыми инструкциями, можно будет заметно преобразить интерьер санузла, сделав его современным и привлекательным. Выбирая способ маскировки труб, следует исходить из общего дизайна, бюджета и личных предпочтений.

Разметка

Производится непосредственно на потолке, полу и стенах туалета.

Точная разметка-залог крепкой и долговечной конструкции

Делается она таким образом:

• находится самая выпирающая точка на коммуникациях, от которой отступают 3-5 см и отмечают черточку карандашом;
• затем берется лазерный уровень и проводится ровная полоса между потолком и полом, проходящая по этой отметке. Если под рукой нет уровня, можно применить отвес с красящей нитью;
• такие же действия производятся на противоположной стене;
• разметка вокруг инсталляции производится с отступом от рамы на 5 см;
• затем производится разметка горизонтальных поверхностей, для этого нам понадобится уголок;
• проставляем уголок к стене на пересечении с полом и проводим линию, перпендикулярную вертикальной отметке под углом 90 градусов;
• такие же действия производим с другой стороны;
• на потолке делаем то же самое;
• проводим параллельную линию над инсталляцией, по уровню с отступлением в 4 см.

Разметку можно считать выполненной. Приступаем к монтажу металлического каркаса.

Нанесенная разметка на стены, пол и потолок
