Создание самодельной лебёдки с ручным приводом своими руками

Мощная дисковая пила для интенсивных работ Интерскол ДП-190/1600М

В топ циркулярных пил по дереву вошла самая дешевая модель российской торговой марки с литой подошвой. Работать можно «из коробки» — диск в 36 зубьев установлен на посадочное место 20 мм при комплектации изделия.

Интерскол ДП-190/1600М

• мощность – 1600 Вт;
• скорость вращения – 4800 об./мин;
• диаметр диска – 190 мм;
• глубина пропила – 65 мм.

Возможна установка втулки-переходника для использования дисков 30 мм, но ее надо приобрести отдельно. При покупке дополнительного режущего элемента надо знать, что минимальный диаметр должен быть не менее 170 мм, а толщина не более 2,5 мм. При замене диска вал можно заблокировать специальной клавишей – так удобнее.

Из особенностей надо отметить систему плавного пуска электродвигателя – опасный рывок при начале работы исключен. Угол пропила можно регулировать до 45 градусов, глубина реза также регулируется в меньшую сторону.

Для исключения вероятности застревания диска сквозные пропилы лучше выполнять с расклинивающим ножом, для выпиливания пазов его можно снять. Руки защищает нижний пластиковый кожух, автоматически закрывающийся с помощью пружины.

Корпус полностью металлический. Климатическое исполнение позволяет использовать электроинструмент при температуре от -10 до +40 град.С, что допускает работу зимой в гараже или плохо отапливаемом производственном помещении.

Нельзя хранить или пилить при влажности выше 80% или в условиях осадков – защиты от попадания влаги внутрь корпуса нет. От перегрева двигатель предохраняет электронная система защиты.

Плюсы и минусы самовытаскивателей

Отношение владельцев внедорожников к самовытаскивателям неоднозначно. Кто-то считает их вполне достойной заменой лебедки, другие напротив – крайне негативно отзываются об этих приспособлениях. Попробуем выделить основные плюсы и минусы, которыми обладает самовытаскиватель на УАЗ или другой внедорожник.

• простота и надежность конструкции;
• дешевизна или легкость самостоятельного изготовления;
• занимает немного места в багажнике;
• не требует специального крепления и профессиональной установки;
• при правильном использовании сила тяги ограничена только мощностью двигателя.

Возможно, устройство обладает и другими достоинствами. А теперь перечислим очевидные недостатки самовытаскивателей:

• риск повреждения автомобиля (особенно рулевых тяг);
• ограниченная функциональность (лебедку можно использовать для множества других задач, помимо вытаскивания автомобиля);
• неравномерность наматывания троса;
• неудобство использования (лебедкой вытащить авто проще).

Список может быть также не полным, возможно у самовытаскивателей есть и прочие недостатки.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Упрощение сборки устройства

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Можно использовать в хозяйстве покупные подъемники, но, как правило, лебедки нужны там, где магазины далеко — и всегда срочно. Стоит поискать в гараже какие-нибудь детали для выхода из ситуации.

Кто из автовладельцев в одиночку или с пассажирами, которые не в состоянии оказать действенную помощь, не попадал в ситуации, когда заканчивается дорога? Вот тут и задумаешься о лебедке. Как хорошо, когда она под руками. А ведь не всегда в этом случае нужно иметь исключительно высокотехнологичный механизм, чтобы решить проблему даже в одиночку.

Рассмотрим варианты простых и самодельных лебедок. Но только сразу оговоримся, что в этой статье речь пойдет о лебедках, создаваемых для облегчения жизни именно автолюбителям.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.

Советы по экономии

Все о сборке деревянных строительных лесов

Как отрегулировать температуру в холодильнике Zanussi ZFK 20/8 R

Размеры

При выборе белых межкомнатных дверей нужно обратить внимание на размеры проема с коробкой и размеры полотна. Они бывают стандартными и нестандартными

Стандартные габариты дверей, безусловно, удобны тем, что в случае необходимости дверь можно заменить на другую без особых проблем и подбора.

В практике чаще всего встречаются следующие размеры дверей: в санузлах ширина от 55 до 70 см, высота – от 190 до 196 см. В кухнях ширина от 70 до 100 см, в жилых комнатах – от 80 до 100 см, высота – 200 см. Глубина дверной коробки обычно стандартная – 7,5 см. Если ширина от 100 до 140 см, то устанавливают двухстворчатые двери.

Иногда стандарты берутся из ГОСТа, но на сегодняшний день этот метод применяется редко. В случае нестандартных габаритов полотна изготавливаются по индивидуальному заказу. Такие двери стоят дороже стандартных. Помимо индивидуальных размеров, можно выбрать определенный дизайн и форму полотен. Это поможет сделать помещение уютным.

Автомобильная ручная лебедка: характеристики, разновидности, стоимость

Вообще ручные лебедки предназначены, в первую очередь, для перемещения и подъема различных грузов. Но и с вызволением застрявшей техники они прекрасно справляются. Купить их можно в хозяйственных и строительных магазинах, рынках и супермаркетах, а также в торговых точках, специализирующихся на внедорожной тематике.

Недорогая китайская рычажная лебедка

Стоимость колеблется от 600-700 рублей за простую китайскую лебедку до 4000 и более. При этом даже самой дешевой лебедкой (на фото) можно легко вытащить квадроцикл или, как в случае на фото, трайк. Также недорогая ручная лебедка подойдет для Нивы или другого легкого внедорожника. Конечно, качество дешевого китайского изделия оставляет желать лучшего, но для не очень частого использования вполне приемлемо.

Трицикл средней степени засаженности

Все ручные лебедки можно разделить на две основные категории: рычажные (на фото) и барабанные. Перечислим характерные особенности рычажных ручных лебедок:

• невысокая стоимость;
• короткий трос;
• значительная тяга при сравнительно небольшом усилии;
• небольшая собственная массы и размеры;
• простая конструкция.

Теперь поговорим о барабанных:

• более высокая стоимость по сравнению с рычажными;
• длинный трос;
• немного меньше тяга при том же усилии;
• более сложная конструкция;
• значительные размеры и масса;
• часто для работы барабанной лебедки необходима ее жесткая фиксация.

Как видим, рычажная лебедка дешевле, проще и удобнее в эксплуатации. Но это лишь мое субъективное мнение, т.к. сам пользуюсь лебедкой этого типа.

Лопата как якорь для лебедки

Как выращивать вешенки в домашних условиях

Плюсы и минусы поликарбоната в изготовлении теплиц

Популярность поликарбоната объяснима его характеристиками:

• хорошая светопропускная способность;
• пониженная теплопроводность;
• износостойкость;
• морозостойкость (до -40С);
• легкий вес;
• отсутствие электропроводности;
• хорошая термопластичность;
• возможность вторичной переработки;
• пониженная травмоопасность;
• устойчивость к коррозии, плесени;
• срок службы до 15 лет.

Парники и теплицы получаются с оптимальными свойствами. Растения смогут брать свет, нужное тепло, не перегреются и не переохладятся. Конструкцию достаточно просто собрать самостоятельно. Форму меняют термической обработкой – риск возгорания минимален, поскольку воспламенение происходит только при 120С. Лист сложно разбить, даже в случае успеха он не разлетится на острые осколки. Такую теплицу можно оставлять на зиму без страха появления трещин, использовать как дополнительное место хранения дачных аксессуаров.

К недостаткам относятся:

• легкость повреждения абразивными средствами;
• деформация на сильной жаре;
• разрушение структуры от высоких доз ультрафиолета.

Все минусы корректируются правильным местом установки теплицы, щадящим уходом, нанесением специальных пленок на поверхность.

Преимущества и недостатки самодельной лебедки

Главным достоинством самодельные лебедки является ее высокая ремонтопригодность. Мастер знает все места креплений, а также обладает чертежом, по которому было сделано устройство, поэтому отремонтировать аппарат не составит труда. Даже если было поломана готовая деталь, то, зная конструкцию, ее можно заменить буквально за несколько минут.

Другим преимуществом устройства является невысокая стоимость. Лебедка может изготавливаться из имеющихся в гараже деталей, поэтому их стоимость не учитывается при разработке проекта. Индивидуальная конструкция позволит установить лебедку на любой автомобиль и любую его часть. Специальное крепление обеспечит надежную фиксацию на транспортном средстве либо в гараже.

Самодельные лебедки часто устанавливаются на джипах или вездеходах, что обуславливается условиями эксплуатации по пересеченной местности. Имея под рукой лом, трубу, трос и пару карабинов можно сделать самодельную лебедку даже в неприспособленных для этого условиях.

К недостаткам самодельных лебедок можно отнести их длительность создания. Качественная лебедка, которая изготавливается самостоятельно, может потребовать несколько часов или дней для ее создания. Потребуется использовать профессиональное оборудование и расходные материалы высокого качества. Если все условия будут соблюдены, то автолюбитель получит качественный аппарат, который будет ему служить на протяжении не одного десятилетия.

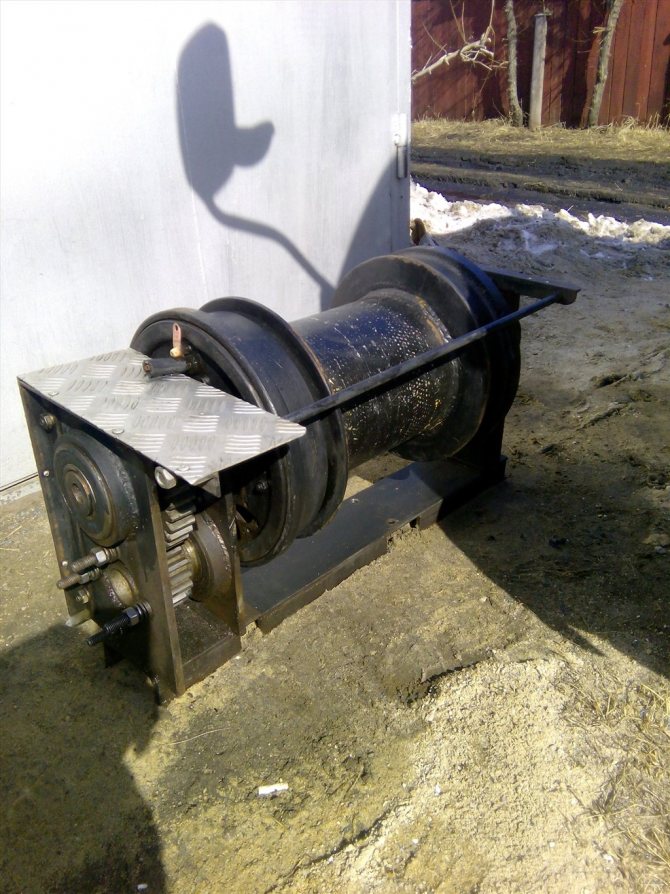

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Универсальные отопительные котлы для частного дома

Этот вид оборудования для подачи тепла в частный дом стал просто гениальным изобретением современности, поскольку дает возможность отопления с применением разнообразных видов топлива.

Древесина, газ, солярка, уголь, электрическая энергия или разнообразные пеллеты — всё это может стать прекрасным тепловым источником. Если вы захотите дополнительно сэкономить, то всё что нужно — просто запастись другим топливом и немного перенастроить сам котёл.

Различают несколько популярных видов такой техники:

• «газ-дизель» — самое доступное и удобное в использовании решение;
• «газ — твёрдое топливо» — оптимальный вариант для местности, где в скором времени планируется строительство газопровода;
• «электричество — твёрдое топливо» — лучше всего подходит для отопления дачи;
• «газ — дизтопливо — электричество» — даёт возможность использования практически любого вида горючих материалов.

Каждый из вариантов имеет свои принципы работы и конструкционные особенности, но в любом случае проблем с использованием таких котлов не должно быть, напротив, их многофункциональность является весомым преимуществом.

Вам будет полезно почитать о том, как правильно сделать освещение и водопровод из скважины в частном доме.

Личная жизнь

Преимущества

Наливной пол от компании Weber обладает многими преимуществами, что делает его конкурентоспособным и привлекательным для покупателей.

Среди них:

• Прочность. Подходит как для квартиры, так и для помещений с большой проходимостью, например, торговых центров, автостоянок или мест общественного питания.
• Быстрое застывание. Заливка занимает не больше 3 часов, через сутки можно осуществлять шлифование.
• Влагостойкость. Представлены варианты для влажных помещений: кухня, ванная, туалет.
• Минимальная усадка.
• Низкий расход и повышенная растекаемость.

Выбор редакции

Дополнительные элементы

В качестве оснащения используются тросы различного вида. Стальной вариант долговечен и имеет высокую прочность, но при разрыве несет большую опасность для находящихся поблизости людей. Специализированные тросогасители применяются для предотвращения подобных ситуаций, при отсутствии такого устройства возможно использование любого материала.

Кевларовый трос обладает меньшей прочностью, но он не способен причинить вред окружающим во время разрыва. Среди достоинств стоит отметить удобную эксплуатацию при отрицательных температурах, так как синтетика не подвержена замерзанию, а также влагостойкость и отсутствие растяжения даже при многократном использовании.

Следуйте за FT

Прочие идеи изготовления лебёдок

Для умельцев в любой безвыходной ситуации имеется минимум два выхода. То же самое и с лебёдками.

Все идеи с различными механизмами крутятся вокруг одного главного принципа – на вращающийся барабан наматывается трос, на другом конце троса висит груз. А как крутить барабан – существуют сотни способов. Его можно вращать рукояткой, рычагом с храповым механизмом, различными двигателями. В старину для привода барабана использовали животных. Все различия в конструктивном исполнении и в применяемых технологиях.

При эксплуатации лебёдок главное внимание следует обращать на их прочную установку. В качестве привода подобного механизма для мелких грузов можно использовать шуруповёрт или мощную электродрель

В качестве привода подобного механизма для мелких грузов можно использовать шуруповёрт или мощную электродрель.

Случаи, когда используется ручная лебедка

В том случае, когда нельзя применить электрическую лебедку, то ручная подойдет как раз для этих же целей. Пользоваться таким устройством намного сложнее, но зато барабанная ручная лебедка, не зависит от источника электропитания. Чаще всего это бывают лебедки с зубчатым механизмом. Есть тяговые и монтажные принципы работы этих устройств.

Одни накручивают трос на вал, а вторые работают с помощью ремня. Те, у кого есть автомобиль, применяют ручные лебедки, когда нет места на капоте для установки электрической. Храповики которые имеются у ручных механизмов, используются чтобы фиксировать трос.

Устройство инфракрасного пола (видео)

Советы по сборке

​Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

• Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
• Следуют чертежу.
• Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
• Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
• Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

Лебедка из троса и куска трубы

Вариант простейшей лебедки, изготовить который можно в буквальном смысле из подручных материалов и за несколько минут, популярен у автолюбителей. Эта конструкция представляет собой трос, жестко закрепленный на отрезке трубы, надетой на ось. Ось вбивается в землю или закрепляется иным способом. Под нижний виток троса подсовывают любой рычаг: черенок от лопаты, трубу, прочную жердь. Вращая рычаг так, чтобы трос наматывался на трубу, вы сможете сдвинуть достаточно тяжелый предмет, например, застрявший автомобиль. Это устройство нельзя назвать полноценной лебедкой, однако ее функции оно выполняет.

Привод

Механизм ручной лебедки чаще всего оснащается зубчатым или червячным привод.

Основным элементом зубчатого привода является зубчатое колесо. Зубья цепляют находящиеся рядом шестерни, которые имеют соответствующие выемки и механизм вращается. Взаимно простое число зубьев на сопряженных элементов позволяет равномерно распределить нагрузку и уменьшить их истирание.

В червячном приводе вместо зубьев используется винт с резьбой, называемый червяком. Он также взаимодействует с зубчатым колесом. Такая конструкция обеспечивает более плавную работу механизма и эффективное увеличение крутящего момента. Но и трение в ней выше, а следовательно – быстрее происходит износ основных элементов.

Механическая

Не надо путать подобное устройство с ручными механизмами, рассмотренными выше. В данном случае подключается автомобильная лебедка непосредственно к двигателю с использованием коробки отбора мощности. Один из ее вариантов показан на фото

Достоинством такой лебедки является высокое тяговое усилие и надежность, вот только жаль, что использовать ее на большинстве машин нельзя. Дело в том, что только отечественные военные УАЗы комплектуются коробкой отбора мощности, да еще некоторые модели, например, Тойоты или Ниссана. Однако стоит отметить такой ее недостаток, как возможность использования только при запущенном двигателе, если он заглох, то не будет работать и подобная автомобильная лебедка.

Самодельные лебедки

Трещотка от Камаза Многие ли знают, как сделать лебедку из тормозной трещотки? И собственно, что представляет собой эта самая Трещотка?

Во многих грузовиках (у нас популярны изделия для Камаза) применяется самовыравнивающий механизм для регулировки тормозов, в простонародье – тормозная трещотка. Внутри приспособления расположен червячный редуктор.

Остается приспособить к концевику червячной пары рукоятку, а к основной оси барабан – и лебедка готова. Передаточное отношение 1:20. Барабан можно насадить на штатную тормозную ось, обрезав ее болгаркой. Если применить блочное соединение с одним коленом – мощность удвоится. Не забываем смазывать – и приспособление прослужит вам долгие годы.

Такая лебедка в гараже не поможет вам вытащить двигатель, но сэкономит массу сил при ремонте. Особенно полезно это приспособление для подъема тяжелых предметов из ямы.

Видео – как сделать своими руками лебедку из трещетки для Камаза.

Бензопила в лебедке Если вы заняты строительством дачи, где пока нет электричества – можно соорудить лебедку из бензопилы своими руками. Изначально такое приспособление придумали лесорубы, для облегчения процедуры обвязки срубленных стволов.

На фото изображена классическая «Дружба» со снятым корпусом. К ведущей звездочке подсоединяется мотоциклетная цепь. Барабан изготовить не трудно. К нему крепится большая звездочка от колеса того же мотоцикла.

Получаем двойной редуктор – собственный на бензопиле, и цепной из двух звездочек с передаточным отношением порядка 1:10. Такая конструкция будет служить долгие годы, продлевая жизнь компонентам, из которых была сделана.

Ручная рычажная лебедка Простейшим приспособлением для перемещения грузов является рычажная лебедка. С ее помощью можно затянуть груз в кузов, перетащить волоком тушу убитого на охоте зверя, вытащить застрявший автомобиль.

Приспособление не сильно дорогое, однако даже китайские образцы стоят определенных денег. Для любителей делать вещи своими руками, предлагаем чертеж рычажной лебедки, из которого предельно ясен принцип ее работы.

Внутри рамы закреплен барабан, со звездочкой храпового механизма. На рычаге расположен упор, который вращает звездочку. Чем длиннее рычаг – тем большее усилие вы прилагаете. Это лишь малая часть конструкций, которые можно изготовить из подручных материалов. Возможно, вы придумаете что-то совершенно оригинальное.

Мансарда под ломаной крышей: выгодно или нет

Заключение
