Виды металлических лестниц
Содержание:
- Этапы выполнения работ
- Двухмаршевые лестницы: плюсы и минусы
- Делаем каркас своими руками
- Ограждения наружных лестниц: дизайн
- Изготовление лестницы из профильной трубы на второй этаж своими руками
- Проектирование и расчеты
- Ступени для уличной входной лестницы
- Основные элементы
- Изготовление каркаса
- Нормы для лестниц
- Возведение бетонных лестниц
- 4 Винтовая конструкция для небольших помещений
Этапы выполнения работ
- Подготовка (нарезка) заготовок по размерам
- Изготавливаем кронштейны (кобылки), элементы для закрепления проступи и подступенков к косоуру
- Установка и закрепление косоуров по месту
- Сварка лестницы, а именно соединение кронштейнов с косоуром
- Сварка ступеней и балюстрад (ограждение лестничной конструкции) к каркасу лестницы
- Зачищаем поверхность конструкции от острой кромки и заусенцев
- Финишный этап – грунтовка металлических элементов и покраска
Подготовка косоуров начинается с выбора профиля, самый распространенный это швеллер или двутавр, но это не весь перечень доступных конфигураций, на рисунке ниже предоставлены различные варианты.
Для обеспечения безопасности и прочности конструкции, при изготовлении косоура учтите, чтобы полки выбранного профиля (двутавра или швеллера) оставались целыми, например, проступь будет выступать за полку, то необходимо подрезать проступь, а не полку.
Определившись с вариантом профиля, выбираем материал изготовления проступи. Оптимальным считается рифленая листовая сталь, она исключает вариант поскользнуться на ступенях и упасть, но ее лучше использовать если лестничная конструкция располагается внутри здания. Для уличной (наружной) лестницы не рекомендуем ее использовать, так как выпавший снег слеживается на сплошной проступи и ступеньки становятся скользкими. Для наружных ступеней лучше использовать решетчатый настил или рифленую арматуру, она приваривается с зазором в 5 – 8 мм друг к другу, что позволяет проваливаться снегу.
Приступаем к следующему шагу – изготавливаем кронштейны (кобылки). Они выполняются из металлического уголка или полого прямоугольного профиля (на изгиб он прочнее, чем уголок). Также из профиля можно изготовить основание проступи, но в целях экономии лучше основание сделать из арматуры.
Выбрав металл по форме (уголок или прямоугольный профиль) подрезаем стыковочные углы под 45 градусов и соединяем два элемента таким образом, чтобы у нас получился Г-образный угол и свариваем их. Расчет изготовления идет два кронштейна на одну ступень (конструкция лестницы на двух косоурах).
Устанавливаем и привариваем косоуры к опорам. Если в доме бетонный пол, то нижнюю опору можем установить прямо в бетон. Верхнюю часть косоура привариваем к опорной балке, закрепленной к перекрытию между этажами стальными анкерами. Если лестница располагается вдоль стены, то ближний косоур закрепляем анкерами к стене, для усиления лестничной конструкции.
Производим разметку на косоурах и привариваем кронштейны. Совпадение кронштейнов по горизонтальной плоскости проверяем уровнем. Между косоурами привариваем основание для проступи. Основание изготавливается также из стального уголка, прямоугольного профиля или арматуры.
При установке и закреплении кронштейнов для первой ступени (снизу) будьте внимательны и учтите высоту с учетом чистого пола, чтобы высота верхней точки первой проступи равнялась 18 см (оптимальный размер).
Следующий шаг закрепляем ступени к кронштейнам и основанию. Соединение производится двумя способами, с помощью сварки или болтов если ступени изготовлены из металла, а для деревянных ступеней используем винтовое соединения.
Привариваем ограждение с боков лестницы таким образом, чтобы не уменьшать ширину лестничного марша.
Заключительным этапом строительства лестницы металл зачищаем в местах сварки, от заусенцев, зазубрин и острых кромок, обрабатываем грунтовкой, производим покраску металлической части конструкции. После высыхания краски устанавливаем деревянные ступени, и вот наша лестница из металла своими руками готова.
Двухмаршевые лестницы: плюсы и минусы
Металлическая лестница с площадкой — конструкция, имеющая два пролета. Задача горизонтального элемента — разграничение уровней этажей, создание условий для комфортного подъема, придание помещению логической завершенности. В списке плюсов:
- Значительная экономия свободного пространства. Есть возможность разворота под любым углом. Наиболее популярны 90 и 180°, но эти величины могут быть изменены по желанию хозяев.
- Уменьшение опасного наклона лестницы. Они оптимальны для семей с маленькими детьми, с пожилыми людьми, для которых крутые ступеньки нередко становятся очень серьезным препятствием.
- Возможность сделать двухмаршевую лестницу там, где простая конструкция попросту не сможет поместиться.
Недостатки двух маршей и площадки — большая сложность расчетов, высокая стоимость, если сравнивать с простыми одномаршевыми конструкциями.
Делаем каркас своими руками
Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.
Маршевая лестница
Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.
Кстати, закрепить ступени можно при помощи двух способов:
- Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
- Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.
Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.
Каркас для винтовой лестницы
Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:
- Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
- Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.
Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.
Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.
Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.
Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.
Когда установка будет завершена, выставьте ступени по спирали на нужный шаг и угол, а для того, чтобы конструкция была прочной и надежно зафиксирована, сварите ее между собой при помощи перемычек. Проступи следует установить и закреплять после грунтовки и окрашивания всех элементов лестничной конструкции из металла.
Как сделать антикоррозийную обработку
Чтобы обеспечить для своей лестницы долговечность и большой срок эксплуатации, следует правильно ее обработать.
Антикоррозийная обработка будет состоять из таких этапов:
- Конструкцию следует обезжирить.
- При помощи преобразователя обработать ржавчину.
- Загрунтовать все.
Ограждения наружных лестниц: дизайн
К выбору оформления для перил стоит подходить повнимательнее. Именно их дизайн обычно определяет внешний вид лестницы в целом. Деревянные ограждения часто делают резными. Очень красивы также кованые металлические перила. Неплохо смотрятся и оцинкованные современные стальные ограждения в сочетании, к примеру, с такими материалами, как поликарбонат или ударопрочное стекло.
Для украшения боковых монолитных стенок бетонных маршевых конструкций часто используются плитка или керамогранит. Иногда лестницы наружные стационарные этой разновидности оформляются также с применением натурального камня. Обычно это или гранит, или мрамор. В очень дорогих домах отделка бетонных перил может производиться с использованием яшмы, змеевика, оникса и т.д.
Изготовление лестницы из профильной трубы на второй этаж своими руками
Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.
Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.
Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно
Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.
Нарезка заготовок
Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

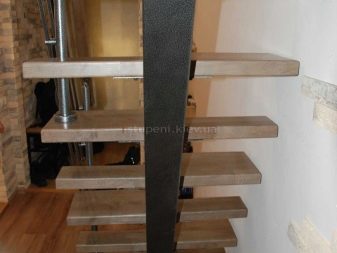

Схема модульной лестницы на хребтовом косоуре
Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.
Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.
Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом
Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.
Монтаж несущих опор
Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.
Просторная маршевая поворотная лестница с площадкой
На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.
Заготовки для ступеней
Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.
Маршевая поворотная лестница на металлическом косоуре
Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».
Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.
Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.
Обработка металлического каркаса
После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.
Металлическая лестница в стиле «минимализм»
Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.
Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.
Проектирование и расчеты
Первый этап — определение типа конструкции и параметров будущего сооружения. Главные из них — количество маршей, высота самой лестницы, пролетов и ее ступеней, их ширина, размеры лестничной площадки, проема под лестницу.
- Сначала замеряют высоту лестницы — расстояние по вертикали между чистовыми полами первого и второго этажа. Потом рассчитывают то расстояние по горизонтали, которое будет занимать площадка.
- Затем измеряют дистанцию между началом и концом пролета по горизонтали, отнимают от него длину площадки. Для определения длины каждого участка-марша используют правило нахождения гипотенузы треугольника. Ее квадрат равен сумме квадратов катетов.
- Учитывая глубину и высоту ступенек, высчитывают их количество. Например, для одного пролета, имеющего длину 4720 мм, их получается около 14 штук. Если между ними планируют сделать площадку, то от этой цифры отнимают длину площадки. Результат вычитания делят на глубину ступеней, получая два марша с одинаковым (или разным) количеством ступеней.
Чаще пролеты двухмаршевой лестницы делают разных размеров: нижний марш занимают одну треть ее длины, верхний — 2/3. Проще всего не считать самостоятельно, а сделать все замеры, вычислить площадь конструкции, а затем найти онлайн сервис, который специализируется на расчетах лестниц. На следующем рисунке можно увидеть пример работы калькулятора для проема 2700х3000 мм:
После получения чертежа покупают материалы и крепеж. Чтобы в работе не было непредвиденных пауз из нехватки чего-либо, все покупают с небольшим запасом (5 или 10%).
Ступени для уличной входной лестницы
Аккуратная лесенка на крыльце не утратила еще своей актуальности. Для ее изготовления подходят твердые древесные породы, которые устойчивы к постоянным внешним воздействиям. Как правило, это дуб, ясень, клен, бук.
Для защиты от внешних воздействий уличную конструкцию обрабатывают защитными средствами
Чтобы конструкция служила верой и правдой долгие годы, ее необходимо защищать от таких природных факторов, как влага и температурные перепады. Соприкасаемые с грунтом элементы пропитываются маслами, а открытые поверхности ступеней обрабатываются олифой и покрываются краской либо лаком.
Уличную лестницу следует периодически осматривать и при необходимости устранять гнилые участки конструкции.
Конструкция наружной лесенки из дерева
Облицовка лестницы на улице имеет свою специфику. В процессе строительства крыльца в бетоне оставляют закладки из металла, к которым в дальнейшем будут крепиться деревянные ступени.
Основные элементы
Прежде чем выбрать форму конструкции, нужно разобраться, из каких комплектующих состоит лестница.
Несмотря на то что типов лестниц много, есть три общих составных элемента:
- несущие детали;
- ограждение;
- ступени.
Несущая часть соединяет между собой основные элементы конструкции. Она отвечает за то, чтобы нагрузка распределялась равномерно. За счет основания между собой соединены площадки и этажи.
Что такое ступени, объяснять не нужно. Они первыми принимают всю нагрузку и передают ее основанию.
Рассмотрим подробнее элементы конструкции применительно к металлическим лестничным маршам.
- Средняя линия. Эта полоса является воображаемой, ориентировочно проходящей через середину пролета, если лестница прямолинейная.
- Косоуры. Балки, на которые устанавливаются ступени.
- Тетива. Балка с наклоном, к ней крепятся ступени.
- Балюстрада. Ограждение небольшого размера. Состоит из фигурных столбиков, которые соединены между собой и находятся по всему периметру проема.
- Поручень. Одна из деталей перил. Располагаться могут на стенах либо на отдельных стойках.
- Лестничный пролет. Марш, который состоит из балок и ступеней, наклонный элемент.
- Перила. Скорее, ограждение для безопасности, чаще всего несущим элементом не являются.
- Столб. Стойка для фиксации перил.
- Больцы. В некоторых случаях основание лестницы – это перила. Ступени в данном случае подвешены к перилам на болтах, которые называют больцами. Такое устройство используют редко, чаще всего для интерьеров в стиле хай-тек.
- Консоль. Это несущая ступень, одна сторона которой встроена в стену. Нагрузка при использовании этого варианта не перераспределяется равномерно, такие устройства рассчитаны на небольшой вес.

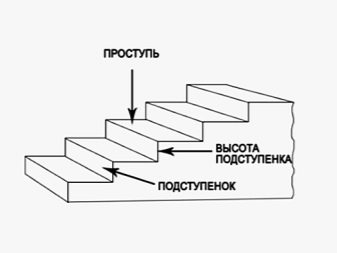

Что касается ступеней, то они устроены не так просто, как это может показаться. Если говорить о служебных лестницах, то обычно это стальная рифленая пластина, а вот ступени лестниц на второй этаж дома состоят из двух основных элементов.
- Проступи. Это горизонтальные плоскости, на которые вы наступаете. Глубина проступи – шаг, высота – подъем.
- Подступенок. Вертикальная плоскость ступеней. Этот элемент делает ступени более прочными.
Что касается материалов, то внутренние металлические лестницы могут быть изготовлены из:
- рифленой стали;
- профтрубы;
- листовой стали;
- сварной решетки;
- арматуры;
- просечки;
- швеллера;
- двутавра и так далее.
Можно сделать лестницу своими руками из металлического уголка. Из него удобно выполнять каркас всей конструкции, а также обрамления под ограждения.
Изготовление каркаса
Сложность в работе с металлическими элементами состоит в том, что это потребует навыков обращения со сваркой и аккуратности при выполнении швов. Прежде чем приступить к активным действиям, необходимо изучить методы изготовления металлокаркаса и произвести расчёты. Для того, чтобы работа проходила быстрее, не лишним будет сделать небольшой чертёж будущего изделия. На несущие косоуры действуют значительные нагрузки, которые следует предусмотреть при расчёте.
Черновой каркас подойдёт для тех, кто не уверен в своих навыках сварщика, ведь его потом можно зашить и в случае ошибки в расчётах, а полученные недочёты – исправить.
Процесс создания каркаса
При выполнении лестницы на черновом каркасе требуется рассчитать потребность в материалах. Это будет зависеть от того, конструкцию какого размера планируется изготовить. Если вы приняли решение делать лестницу из швеллеров, то работы будут состоять из двух этапов :
- Изготовление косоура – одного или двух, в зависимости от конструкции. При ширине лестничного марша более 90 сантиметров рекомендуется применять два косоура для увеличения прочности.
- Для изготовления ступеней применяют швеллеры. Из них необходимо сварить жёсткую рамку в соответствии с произведёнными расчетами. Для основы ступеней применяют уголки, которые приваривают на грани швеллера. Они будут опорой для проступи.
Нормы для лестниц
Стандарты незыблемы, они не зависит от материала, которой хозяева выбрали для строительства конструкции, так как главное для них — безопасный, удобный подъем. Поэтому рекомендуют придерживаться определенных правил. Если запланирована металлическая лестница с площадкой, то при ее проектировании надо знать оптимальные значения.
- Минимальная ширина пролета составляет 900 мм. Такое расстояние позволит даже тучному человеку без проблем подниматься по лестнице. Однако чтобы была возможность разойтись нескольким людям, было удобно поднимать технику или мебель, лучше выбрать ширину 1000 мм, или немногим более.
- Угол наклона марша, идеальный для лестниц в помещении, составляет 30-40°. Более крутая конструкция будет крайне неудобной для подъема, пологая оптимальна, но она отнимет слишком много пространства.
- Рекомендованная высота подступенка — 160-180 мм. Большее значение затруднит подъем, меньшее потребует больше ступеней, а значит, пространства займет тоже больше.
- Минимальная ширина ступени (проступи) — 270 мм, ее можно увеличить до 300. Необходимо, чтобы на ней комфортно, без проблем помещалась нога взрослого мужчины.
- Если предполагают делать ограждение, то обычное расстояние между балясинами — 150 мм. Когда в семье есть маленькие дети, то значение лучше уменьшить до 120 мм.
Длина балясин зависит от высоты лестницы. Для небольших конструкций достаточно 900 мм, для высоких маршей уже потребуется 1100 мм. Так как сооружение из металла способно выдерживать значительный вес, а изготавливают его из максимально прочного профиля, думать о потенциальных нагрузках хозяевам не приходится. Но (для интересующихся) минимальный вес, который обязаны выдерживать лестницы, составляет 100 кг.
Возведение бетонных лестниц
С использованием цементного раствора на улице обычно заливаются только крылечки домов. Предварительно под такие конструкции устраивается прочное основание в виде бетонной подушки. Далее монтируется опалубка. После заливки первой ступени пространство между ней и цоколем дома засыпается грунтом или щебнем и тщательно утрамбовывается. Затем заливается вторая ступень. Образовавшееся «корыто» опять засыпается щебнем. В такой последовательности работы ведутся до нужной высоты крылечка. На заключительном этапе бетонируется площадка перед дверью.
Заливать ступени цементного крыльца положено с армированием. Вмонтированный в их толщу прут при этом должен выступать по краям примерно на 20 см. Это необходимо для связки каркаса марша с арматурой монолитных стенок крылечка. Последние также заливаются в опалубке.
4 Винтовая конструкция для небольших помещений
Когда частный дом имеет ограниченную площадь, или металлический лестничный марш не вписывается в интерьер комнаты, многие владельцы обращают внимание на винтовые конструкции. Поскольку они занимают меньше места и их можно собирать, используя косоуры, тетивы, больца
Последний вариант крепления на больца особенно популярен, если все работы приходится выполнять своими руками, поскольку сварка не нужна. Тогда достаточно закрепить центральный столб и уже к нему – ступеньки.
Чтобы лестница получилась удобной, кроме основных размеров (ширины, высоты, глубины ступеней), необходимо учитывать диаметр. Для его определения длину ступеньки умножают на два и прибавляют d опорного столба.
Количество же можно определить, исходя из требований СНиП, согласно которым высота проступка не должна выходить за пределы в 15 – 20 см. А ширина в самом узком месте составляет минимум 10 см, в широком – 27 см, но лучший показатель – в пределах 30 см.
Приступая к изготовлению винтовой лестницы, работы выполняют в следующем порядке:
- Монтаж центрального столба. Эту операцию следует проводить еще на стадии строительства, поскольку нижний конец можно спокойно забетонировать на рекомендуемую глубину в 40 см, а верхний зафиксировать на потолок дюбелями. В готовом помещении по краям столба приваривают основание в виде опорных плит и только потом их пристреливают крепежами.
- Установка ступеней. Их лучше сделать из стали и впоследствии облагородить деревом, камнем, покрасить.
- Монтаж дополнительной поддерживающей опоры в виде отдельного столба или крепления на стене. Главное, чтобы одна из несущих ступеней опиралась на него.
- Придание дополнительной жесткости. Для этого все ступеньки обвязывают между собой при помощи перемычек.
- Установка ограждения – перил. Их наличие является непременным условием, если высота лестницы составляет или превышает два этажа, а ширина ступенек – менее 90 см. Перила крепят к приваренным дополнительно опорным стойкам.
- Декорирование. Отделку осуществляют камнем, деревом, художественной ковкой, или просто покрасив в нужный цвет.
