Как сделать металлическую лестницу своими руками

Ящик для инструментов своими руками — схемы, чертежи, фото

Инструменты

Процесс отделки металлической лестницы предполагает использование специальных механизмов, способных облегчить обработку твердых покрытий.

Для решения подобных задач понадобятся следующие устройства:

Электрическая дрель. Она необходима для монтажа деревянных элементов непосредственно к каркасу. Желательно использовать дрель, которая оснащена функцией регулировки оборотов – это позволит с легкостью сверлить отверстия нужного размера. Обязательно нужны будут сверла по металлу и дереву. Можно запастись несколькими размерами инструмента.

• Молотки. Специалисты рекомендуют использовать для таких работ как металлические, так и резиновые инструменты (можно деревянные). Они предназначены для работы с различными видами материалов.
• Электрический лобзик и несколько насадок к нему.
• Ножовки. Здесь также понадобится инструмент для работы с металлом и деревом. Альтернативным вариантом может быть болгарка с соответствующим типом режущего круга.

• Шлифовальная машинка и шуруповерт. Если планируется придать древесине уникальную форму, то можно также использовать специальный ручной фрезер с различными видами насадок.

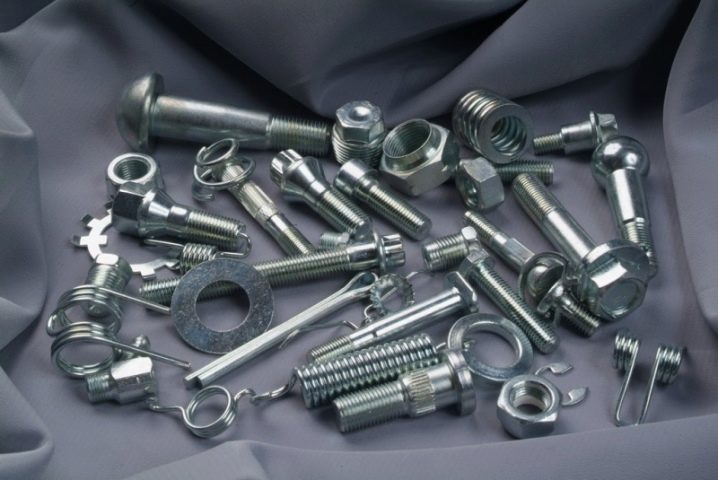

• Метизы. Они позволяют прикрепить деревянные элементы к металлическому каркасу. Здесь используют не только саморезы, но и другие вспомогательные крепежи, которые упрощают работу и придают системе прочность.

На что нужно обратить внимание при выборе мини-кухни?

Размер. Если семья не большая, то лучше предпочесть компактные кухни для квартиры студии. Чем больше пространства удастся сэкономить, тем лучше.
Материал. Об этом было сказано выше.
Функциональность и удобство. Особенно актуально, если вам приходится много готовить.
Дизайн. В квартире студии вы будете видеть свою кухню постоянно. Гостям, которые к вам приходят, тоже все открыто

Поэтому оформлению кухонной зоны нужно уделять повышенное внимание.
Производитель мебели. Лучше предпочесть импортного производителя, впрочем, и среди отечественных встречаются неплохие.

Мебель для кухонь не ограничивается корпусами и полками. Доводчики, амортизаторы, механизмы выдвижения — все эти детали кажутся несущественными, однако быстро проявят свою настоящую значимость.

Выполнение работ

Если у системы имеется черновой металлокаркас, сперва нужно определиться с выбором метода обшивки. Плитки для облицовки металлокаркаса изготовляются соответственно предварительным расчетам. Естественно, без трещин, дефекта.

Все элементы конструкции замеряем и подготавливаем по отдельности, присвоив им номера по порядку. Это обеспечит наиболее плотное закрепление ступенек.

Монтаж обшивки

Следующим пунктом производим разметку – уже по заготовкам. Ее осуществляют с шагом в двадцать сантиметров. Отступив от краев на два.

Крепление элементов облицовки к металлокаркасу делаем шуруповертом при помощи саморезов. Монтировать – с проступи, затем устанавливать подступенок. Саморезы должны быть скрыты.

Крепим ступеньки по нижней из сторон при помощи струбцины (для наиболее плотной фиксации элементов). Начинаем монтаж обшивки вверху лестницы, постепенно продвигаясь книзу.

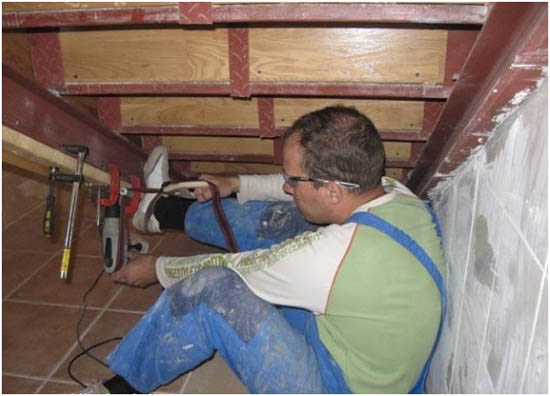

Процесс обшивки лестницы

Чтобы предотвратить сколы, деревянные заготовки нужно предварительно скруглить.

Для сглаживания напряга в стяжках между деталями используем шайбочки.

Для прилегания деталей к каркасу по максимуму плотно применим фанерную подстилку.

Установка балясин

Балясины с перилами монтируем шпильками. Эта процедура делает всю конструкцию более надежной, а также – с аккуратным внешним видом.

В обшивке лестниц с металлокаркасом с «задника» можно применить гипсокартон, если эта сторона не будет лицевой в обзоре с иных сторон, что позволит немного сэкономить на дорогостоящей облицовке-древесине.

А теперь можно заняться финально отделкой: покрыть конструкции лаками/красками, согласно вашим дизайнерским задумкам.

Видеоинструкция по обшивке:

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

• В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
• Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
• Оптимальная высота ступеней – 160-180 мм.
• Минимально разрешенная глубина ступеней – 270 мм.
• Ограждение должно выдерживать боковую нагрузку в 100 кг.
• Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Как сварить винтовую лестницу

Для создания надежной и комфортной винтовой лестницы необходимо учитывать следующие требования:

1. Расстояние по высоте между витками должно быть не менее 2 м.
2. В верхней части между краем потолочного проема и лестницей оставляется зазор. Если марш делается шириной 80 см, диаметр конструкции должен быть не меньше 2 м. Уменьшение размеров до 60 см и 1,4 м разрешено для лестниц, которыми редко пользуются. Например, на чердак.
3. Для обеспечения надежности центральная труба выбирается диаметром не меньше 50 мм.
4. Ширина трапециевидных ступеней в средней части не менее 20 см, расстояние между ними 20 — 26 см.
5. Угол наклона лестницы не больше 45⁰.

Чтобы сварить винтовую лестницу потребуется:

• толстостенная труба для центральной опоры;
• труба для гильз с диаметром немного больше, чем у опоры;
• круглая или квадратная труба небольшого диаметра для соединения ступеней между собой;
• уголок для каркасов ступенек.

Лестница монтируется в следующей последовательности:

1. Из трубы с наибольшим диаметром нарезаются гильзы длиной равной расстоянию между ступенями.
2. Чтобы они не болтались на центральной стойке, внутрь вваривают уплотнительные кольца.
3. Из уголков, используя шаблон, собираются каркасы ступенек и привариваются к гильзам.
4. Устанавливается центральная опора. На нее надевают гильзы с каркасами и закрепляют. Установка на деревянном полу осуществляется анкерными болтами и радиальным креплением. В бетонном полу делается углубление, в которое помещается стойка и заливается раствором.
5. Расположив ступени веерообразно, их соединяют между собой отрезками из трубы небольшого сечения.
6. Провариваются стыки гильз.
7. Устанавливаются перила.
8. Зачищаются сварные швы, конструкция окрашивается.

Основные элементы конструкции

При изготовлении любой железной лестницы применяются как обязательные, так и необязательные элементы. Из числа основных элементов необходимо назвать в первую очередь ступени и несущие балки (либо другие опоры). Балки бывают наклонными (тетива) или же могут опираться на пол под лестницей. Кроме этого, лестницы крепят к потолку или стене с помощью металлических болтов.

Несущим компонентом винтовой лестницы считается центральный столб, на который «нанизывают» ступени. Дабы ступени были крепкими и выдерживали капитальную нагрузку, снизу к ним крепят планки или опоры в качестве ребер жесткости. Ведь поручни, как и ограждения в целом, ставятся не всегда, но их внедрение дает возможность предотвратить падения. Эти элементы лестницы, в особенности поручень, гарантирующий твердость всего ограждения, обязаны иметь превосходный запас прочности. При этом необходимыми элементами лестничной конструкции считаются основные столбы, применяемые также для жесткости ограждения.

Основные столбы разделяются на 3 вида:

• стартовые внизу лестницы;
• угловые на поворотах лестницы;
• финишные в верхней части лестницы.

Ради декоративного результата иногда ставят фитинги – дополнительные составляющие лестницы, декоративные поручни и завершающие его по краям. Таким образом, основными элементами лестницы являются ступени, несущие конструкции и крепежные детали.

Расчеты по устройству лестницы

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одно маршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Защита и обработка металлических лестниц

Готовые лестничные конструкции можно разделить на два типа:

• открытые;
• закрытые.

Подготовительные работы перед покраской у них схожи. Конструкцию необходимо защитить от ржавчины, для этого следует обработать ее составом «антиржавчина». После высыхания все покрывают грунтовкой для металла. Грунтовка выполняет двойную функцию: во-первых, защищает металл от новых образований коррозии, во-вторых, обеспечивает лучшее прилегание краски.

Для покраски открытых конструкций лучше использовать порошковую краску, она аккуратно ложится, не образуя разводов.

Для покраски закрытых конструкций допускается использование простой краски по металлу. В данном случае нет цели создать красивое покрытие, в дальнейшем лестница будет обшиваться деревом или другим материалом, окрашивание производится, чтобы не начиналось образование коррозии.

Для большей стойкости процедуру покраски следует повторить 2–3 раза, нанесение каждого последующего слоя допускается только после полного высыхания предыдущего.

Уличная лестница даже больше, чем внутренняя лестница из металла, подвержена коррозии из-за регулярного воздействия влаги и перепада температуры. Необходимо периодически проводить осмотр металлических элементов для своевременного устранения нежелательных дефектов.

Виды

В металлических лестницах бывает всего два типа каркаса: открытый и закрытый.

• В открытом виде каркаса после полной сборки и установки лестницы он остается виден. При монтаже каркаса этого типа требуется аккуратно проводить сварочные работы и тщательно проваривать швы, а после зачищать и убирать всю ржавчину и прокрашивать весь каркас.
• Закрытые каркасы в постройки лестниц намного проще, ведь их не нужно облагораживать, так как они будут полностью закрыты. Для изготовления этого каркаса потребуется всего лишь швеллер с уголками и нужный инструмент. После окончания отделки и установки такую лестницу не отличить от сделанной из дерева.

Из множества конструкций лестниц следует в первую очередь указать маршевые изделия. Существует несколько способов их изготовления. Например, в лестнице из профильной трубы по бокам могут быть приварены ступенчатые косоуры. Такой марш выглядит легким и аккуратным, к нему легко монтировать ступеньки.

Наиболее часто встречаемый вариант – это применение прямых тетив, они размещаются под нижней частью проступей. В этом случае удобнее всего для изготовления использовать круглую трубу либо швеллер. Вначале следует закрепить к полу и потолку в доме одну или две тетивы. Для установки ступеней привариваются кобылки. Возможно сделать по-другому, закрепив их винтами или приварив ступеньки между двумя тетивами.

Для того чтобы создать конструкцию на косоурах, применяются те же материалы, что и при изготовлении из тетивы. Когда используется два косоура, они устанавливаются так же, как и тетива, но не на ширину марша. Опорными балками торцы не закрываются. Для изготовления опор для ступенек требуются уголки, которые сгибаются под 90 градусов. И получаются так называемые косынки, которые привариваются к опорам.

Винтовая конструкция отличается от остальных своей декоративностью и компактностью. Обычно эти изделия устанавливают в загородных домах в связи со своим простым изготовлением и малой колоритности.

Для удобного передвижения по лестнице следует изготовить ступеньки забежными. Сделать самому это будет нетрудно, ведь металлическая конструкция легко поддается конфигурации.

Лестница на больцах, ступени в этом варианте крепятся напрямую к несущей стене специальными болтами.

Независимо от типа лестницы, её следует опирать только на перекрытия для создания дополнительной надежности конструкции. Иногда даже возводят отдельную несущую перегородку из бетона и кирпича.

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

• у них очень высокая несущая способность;
• они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Бетонная лестница в кирпичном доме

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением

Расчет каркаса

Лестницы на второй этаж на металлическом каркасе требуют тщательных расчетов.  Качество проекта – это половина дела, и ему нужно уделить пристальное внимание

То, что важно учитывать при проектировании, так это конструкция каркаса, метод крепления его и каждого его элемента, размер маршей, проема между этажами, высоту ступеней и их ширину, необходимые материалы

Про возможные вариации конструкции мы уже поняли, что касается проема, то он имеет прямую зависимость от высоты потолков и крутизны лестницы. Высота ступеней может быть разной, общепринятой считается от 14 до 18, но ее рассчитывать придется в натуре, как и их количество. Это можно сделать, разделив длину конструкции на высоту ступеней.

Когда вы получили все данные, необходимо зарисовать конструкцию на листе бумаги где обозначить все размеры и габариты, это поможет вам при сваривании каркаса и его компонентов.

Подготовка

Прежде чем приступить к работе, нужно подготовить все необходимые инструменты и оборудование. Сварочные работы следует проводить в специальной одежде и перчатках, чтобы не травмироваться. Кончено же нужен ручной инвертор и электроды, а также защитная маска. Нужна также болгарка с отрезными дисками и для шлифовки, дрель и сверла по металлу. Также придется к месту надежный металлический стол, струбцины, тиски, рулетка, угольник и карандаш. Предварительно нужно сделать все замеры и разрезать материалы на необходимые части.

Каркас для маршевой лестницы

Опоры

В самом начале нужно сделать опоры, в зависимости от выбранного типа конструкции они могут быть разными:

• Металлические косоуры, которые вырезаны из плотного листа металла – это и будет каркас;
• Ступенчатые тетивы – металлические швеллера свариваются один с другим, тем самым на выходе получается ступенчатая тетива;
• Кобылки – основой является швеллер, к которому привариваются кобылки для ступеней;
• С центральной опорой. Лучший вариант – это с использованием металлической трубы.

Опоры для разных типов лестниц

Процесс

Вооружившись указанными выше инструментами, нужно сваривать конструкции в соответствии с проектом. Проверяйте параллельности размещения элементов, на которые будут монтироваться ступени (опоры). Хорошо если у вас будет помощник с соответствующей экипировкой, так как некоторые элементы самостоятельно приварить сложно. К примеру, косоуры под прямым углом. Преимуществом изготовления каркаса своими руками, является возможность творения любой конфигурации и оперативно ее изменять.

Процесс монтажа лестницы на одном косоуре

Безопасность металла

Так как металлический каркас лестницы на второй этаж в доме может подвергаться негативным воздействиям, то его необходимо покрыть специальным антикоррозийным составом. Предварительно его нужно обезжирить и прогрунтовать, потом покрыть защитным составом, после его высыхания специальной краской.

Основные несущие части конструкции

Межэтажные лестницы из металла состоят из трех ключевых элементов, без которых процесс монтажа невозможен:

1. Металлические балки – их может быть одна или две, в зависимости от типа конструкции. Эти элементы принимают на себя основную нагрузку.
2. Ступени – изготавливаются в разных вариациях (из уголка, листового металла с рифленой поверхностью или профильной трубы).
3. Переходные площадки – соединяют два марша в доме и позволяют осуществить поворот конструкции, а также уменьшить уровень наклонной плоскости.

Изготовить перила для лестницы из металла своими руками возможно по факту, после завершения монтажных работ. Это позволит определить точное количество материала и выполнить необходимые расчеты.

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

• высоту;
• диаметр;
• количество ступеней;
• ширину проступи;
• высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней.

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Расчет винтовых лестниц

Расчет размеров винтовой лестницы во многом зависит от назначения конструкции: будет ли она основная или вспомогательная. Если лестница выполняет роль основной, рекомендуется размер ее ступеней принимать не меньше, чем 90 см в длину, а диаметр проема, в который она будет устанавливаться — 200 см. Получается, что диаметр проема должен быть приблизительно на 20 см больше двух величин длины ступеней. Такая величина проема объясняется необходимостью обустройства винтовой лестничной конструкции ограждением и перилами. Тогда между перилами и поверхностью проема остается зазор в 10 см, что будет способствовать удобному опиранию на поручень. В случае со вспомогательной винтовой лестницей достаточно проема с диаметром 140 см и длиной ступеней 60 см. Обычно такие лестницы используют для подъема на чердак или спуска в подвальное помещение.

Компактная металлическая лестница на чердак

Конструкция винтовых лестниц такова, что при передвижении по ним используется не вся длина ступеней, а только широкая ее часть. Если, к примеру, проектируемая лестница имеет ширину ступени 90 см, то часть от этой ступени будет крепиться к опорному столбу, с другой стороны будет крепиться ограждение. Таким образом, для ходьбы останется около 80 см. Но учитывая, что ступени винтовой конструкции имеют забежное расположение, та их часть, которая крепится у столба, будет нависать над частью последующей ступени. Следовательно, ширина ступени, пригодная для передвижения, сократится еще на 25%. В результате получится, что из всей ступени шириной 90 см использоваться для перемещения будет около 50 см.

Изящная металлическая винтовая лестница

Для достижения более комфортного перемещения, диаметр проема и размеры винтовой лестницы увеличивают. Однако, не следует величину проема принимать более 300 см, в этом случае пространство под занимаемую лестницу позволит установить маршевую конструкцию.

Монтаж металлической лестницы

Из проекта вытекает расчет количества материала. Поскольку на чертеже все детали имеют определенные размеры, легко посчитать, сколько потребуется металлического профиля, листов, труб и пр. Металлические элементы имеют не малый вес, по этой причине приступать к монтажу лучше с помощниками

Работа над лестницей достаточно трудоемка, важно внимание к деталям

Важно! Один косоур по центру можно использовать, только если ширина ступеней не превышает 80 см. Во всех остальных случаях их нужно по одному с каждой стороны.. Для несущих балок обычно используют:

Для несущих балок обычно используют:

• швеллер;
• уголковую сталь;
• трубы прямоугольного сечения.

Процесс монтажа металлической лестницы

Желательно, чтобы сечение швеллера было 150 х 200 или 100 х 200 мм. Минимальная толщина металла – 8 мм. Если ступени будут изготовлены из металлического листа, его толщина должна быть 3 мм и более. Если они планируются из дерева, его оптимальная толщина 40-50 мм. Чаще всего поворотные лестницы прилегают к стене, для жесткости конструкции каркас закрепляют с помощью анкерных болтов. Их заранее заглубляют в стене в намеченных местах.

Для косоуров или тетивы используют швеллер или балки сечением 12-18 мм. Монтируя лестницы на косоурах, к наклонной поверхности приваривают (прикручивают) специальные гребни, изготовленные по размерам ступеней. Далее к ним крепят рамы, подступенники или сразу прикручивают деревянные ступени.

Если лестница на тетивах, то к боковым поверхностям крепятся уголки, служащие опорами. В этом случае ступени могут прикручиваться прямо к стенкам каркаса. Или же они могут быть приварены к металлической раме, снабженной укосинами и распорками.

Схема: устройство металлической лестницы

Часть сварочных работ по возможности проводят на улице. То, что невозможно сделать на воздухе, необходимо производить в хорошо проветриваемом помещении. Обязательно использовать специальную маску. Детали предварительно размечают, нанося места сварок. Сначала рекомендуется немного прихватить элемент сваркой. Затем проверить горизонталь строительным уровнем, а только потом делать прочный сварочный шов. Готовая лестница нуждается в обязательной антикоррозийной обработке.

Имея хотя бы некоторые навыки сварных работ, вполне можно самостоятельно справиться с изготовлением металлической лестницы. При должном внимании к деталям еще на стадии проекта результат превзойдет все ожидания. Такая конструкция долговечна, удобна. Сделанная своими руками, она будет отвечать всем самым неожиданным требованиям.

Как изготавливают металлическую лестницу?

Самым лучшим вариантом, который позволит избежать ошибок, считают предварительное изготовление небольшого макета лестницы из бруса. В этом случае будет легко проверить правильность конструкции, представить, как она будет выглядеть.

Подготовка состоит из проверки корректности всех расчетов и разметки стен. Заготовки вырезают либо все сразу, либо отдельно для каждого этапа. В последнем случае запутаться в них будет труднее. Профиль разрезают на заготовки, используя для выдерживания углов универсальный кондуктор, затем мелом пронумеровывают все детали с обратной стороны.

1. Первым делом делают межэтажную площадку. Ее можно сварить из уголка или другого профиля. С одной стороны (или с обеих) к ней крепят опоры (например, из швеллера). Другую сторону фиксируют анкерами к стене.
2. Приступают к нарезке уголков для ступеней, после них изготавливают кобылки: это Г-образные элементы, предназначенные для фиксации ступеней: одна сторона кобылок равна их высоте, другая глубине (проступи).
3. На заготовках-косоурах делают разметку под ступени. Затем к одному элементу приваривают все заготовки. К подготовленному изделию прикладывают второй косоур, переносят на него точки крепления.
4. После изготовления всех элементов к балкам крепят уголки для фиксации ступеней. Косоуры, полностью подготовленные, приваривают к лестничной площадке, и к анкерам, прикрепленным к межэтажному перекрытию. Один из косоуров приваривают к анкеру, который предварительно монтируют в стене.
5. Последний этап основной работы — монтаж ступеней, обустройство лестничной площадки. Чаще эти элементы изготавливают из традиционного дерева, реже из металлического (рифленого) листа либо решетки, камня или бетона.

Металлические элементы перед монтажом ступеней обязательно обрабатывают. Все места сварки тщательно шлифуют, затем очищают поверхности металлической щеткой, покрывают защитным антикоррозийным составом. Подготовленные элементы грунтуют, потом красят. После высыхания переходят к монтажу ступеней, установка ограждения — последняя операция.

Металлическая лестница с площадкой зачастую становится единственным рациональным вариантом, однако конструкция очень требовательна к мастеру. Необходима аккуратность и внимательность, а сама работа займет немало времени. Чтобы увидеть, как ее выполняют другие, можно посмотреть это видео:
