Мансардная крыша своими руками: техника сооружения и чертежи

Интересно почитать

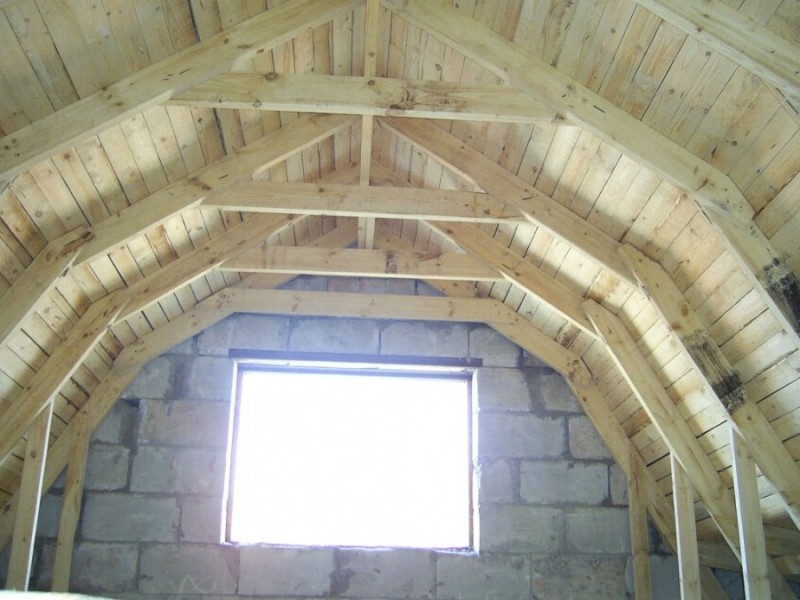

Установка стропильной системы

Установка стропильной системы

Первые стропила крепите там, где кровельный скат будет иметь максимальный уклон. Для получения необходимого уклона следует попросту подрезать бруски на требуемую длину.

Первый шаг – подготовка стропил. Заранее обрежьте бруски на нужную длину и требуемый угол. В нижней части стропильных ног выберите пазы для соединения с мауэрлатом. Пазы можно сделать при помощи стамески.

Второй шаг. Закрепите каждый брусок на отведенное для него место.

Третий шаг. Переходите к установке верхних стропил. На этом этапе будьте особенно внимательны. Соблюдайте нужный угол ската и в целом центровку конструкции.

Четвертый шаг. Прибейте к стропилам элементы обрешетки. Обрешетку можно делать из фанерных листов или обыкновенных деревянных досок. Тип обрешетки должен соответствовать выбранному кровельному материалу.Как правило, делается сплошной настил. Это универсальный и самый надежный вариант.

Прибейте к стропилам элементы обрешетки

Устройство двухскатной крови с мансардой

Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки

Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться. Каждая стропильная система состоит из следующих элементов:

• Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
• Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
• Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
• Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
• Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
• Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
• Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
• Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
• Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

Фотогалерея – дом с мансардной крышей

Выбор вида мансарды

В процессе строительства можно воспользоваться одноуровневой мансардой совместно с двускатной либо ломаной кровлей. Одноуровневая мансарда прекрасно сочетается с двухуровневыми опорами, выносными консолями.

На видео можно посмотреть, как возводится мансарда над гаражом:

Двухскатные кровли характеризуются следующими параметрами:

• различными размерами свеса карниза;
• углом наклона;
• конструкцией стропил (висячие, наклонные).

Данный проект мансардной крыши своими руками позволяет сделать санузел и несколько спален. Такая мансардная «квартира» оборудуется двумя балконами, на которые можно выйти из спальни. Материалом для каркаса может служить гипсокартон, керамзитобетонные блоки. Декорирование фасадов возможно с помощью штукатурки либо клинкерного кирпича.

Двухскатные крыши подходят для следующих конструкций:

• гаражей;
• малоэтажных домов;
• хозяйственных конструкций.

Особенности внутренней отделки мансарды

Если кровельный пирог сделан качественно, грамотно проложены все необходимые слои, во внутренней отделке могут использоваться любые материалы. В помещениях будет сохраняться оптимальная температура и влажность. Нередко в оформлении мансарды используются материалы из дерева, одним из самых распространенных вариантов является вагонка. Можно обивать стены, потолок гипсокартоном, использовать в отделке обои.

В не утепленных чердачных помещениях могут применяться только материалы, обладающие устойчивостью к влаге, перепадам температур. Можно выбрать качественные имитации дерева:

• экошпон;
• имитацию бруса;
• блок хаус;
• ЛДСП и др.

Классическая отделка мансарды деревом

Отличным вариантом для отделки могут стать пластиковые плиты, виниловые обои и т.п. Выбор зависит от предназначения помещения, дизайнерского стиля оформления.

Спецификой мансарды являются не только склоны. В этом помещении имеются балки, стойки. При оформлении интерьера можно удачно замаскировать их или удачно обыграть эти элементы. К примеру, для стиля лофт их наличие является дополнительным плюсом, позволяет ярче отразить особенности стиля. Нередко балки окрашиваются в контрастный цвет, используются в качестве основы для установки точечных светильников и др. В интернете много фото домов с мансардной крышей, найти интересный вариант несложно.

Деревянные балки отразят особенности стиля лофт

Оборудование мансарды существенно повышает комфортность дома. Стоит использовать такую возможность желающим создать уютное загородное жилье.

Рекомендации и требования к строительству

Мансардой принято обозначать любое внутреннее помещение чердака, что регламентирует СНиП 2.08.01 от 1989 года. Нового издания нет, но при монтаже крыши — это основной документ, на который будут опираться мастера.

Самыми популярными видами таких крыш являются мансарды, под которыми находиться антресольный этаж. Стропильная система и все остальные несущие элементы чаще всего сделаны из дерева, которое прошло антисептическую и противопожарную обработку.

Интересно, что один из десяти проектов мансардной крыши предполагает применение не древесины, а другого материала, например, металла.

Чтобы крыша была надежной защитой всего дома, она должна быть спроектирована с расчетом:

1. Устойчивости к нагрузкам разного характера.
2. Предполагаемого количества осадков для конкретного региона его сейсмичность.
3. Точного расчета отверстий для вентиляции и дымоходов.

Строение несущей конструкции мансардной кровли

В оборудовании теплой мансарды, которая будет эксплуатироваться круглогодично, используется многослойная кровля, создающая надежную защиту. Ей требуется надежная прочная опора, в качестве которой выступает несущая система. В нее входят:

• балки перекрытий;
• стропила боковые, коньковые;
• обвязки;
• стойки.

Устрйоство мансардной крыши дома

В большинстве своем для создания несущих конструкций используется брус. Материал обязательно обрабатывается водоотталкивающими, противопожарными, антисептическими пропитками. В противном случае дерево в сложных условиях преждевременно начнет разрушаться.

Можно применять в возведении несущей системы металлические, железобетонные элементы. Они гарантируют строению долговечность. Но нужно учесть, что такая конструкция мансардной крыши частного дома будет обладать солидным весом, потребуется усиление фундамента, создание стен из материала, способного выдерживать повышенные нагрузки.

Готовые решения по ипотеке в Газпромбанке

Алгоритм покраски пвх окна

Нюансы внутренней отделки

Перед тем как делать мансарду своими руками, желательно продумать и её интерьер. Отделочные материалы для мансардных помещений лучше выбирать легкие, не создающие излишней нагрузки на перекрытия. Это деревянный настил, ламинат или линолеум для пола, гипсокартон или деревянная вагонка для стен.

Если чердачные помещения имеют собственные стены и потолок, то отделочные работы ведутся обычным способом. Если же их пространство образовано скатами кровли, следует учесть один нюанс: облицовочные материалы нельзя крепить вплотную к пароизоляции. Необходимо оставлять между нею и облицовкой вентиляционный зазор, для чего поверх изоляционной пленки устраивают каркас из деревянных реек или металлических профилей.

Все слои мансардной крыши от кровли до отделкиИсточник krysha-expert.ru

Отопление этого этажа проще всего осуществить с помощью электрических конвекторов или инфракрасного пленочного теплого пола. А всю электропроводку обязательно прокладывают в гофрированных шлангах, чтобы снизить риск возгорания деревянной надстройки от случайного замыкания.

Если дом уже существует, можно ли его оборудовать мансардой?

Неисправность диода и конденсатора

Что такое мансарда?

Обычно мансарда представляет собой большое открытое пространство, которое может использоваться для различных целей: в качестве жилого помещения или чердака. Основное отличие этих двух помещений заключается в том, что чердак – это неотапливаемое складское помещения для хранения старых и ненужных вещей. А мансарда – это полноценная комната для отдыха.

Хотя согласно документам БТИ высота потолков на мансарде должна составлять от 1,5 до 2,5 метров. Если стены ниже – то это чердак, а если выше – то это полноценный жилой этаж. Но при оформлении документов на дом учтите, что функционал подкрышного пространства облагается отдельными налогами. Так, чердак не входит в общую жилую площадь, а дом с мансардой на крыше расценивается как двухэтажный коттедж.

От конструктивных особенностей дома и крыши зависит внутренняя полезная площадь мансардного этажа. Здесь можно обустроить гостевую спальню, детскую зону, рабочий кабинет с библиотекой или зимний сад.

Перед тем как приступать к строительству или благоустройству мансарды, необходимо определиться с видом крыши:

• Односкатная – потолок такой мансарды имеет наклонную форму, а само помещение остается небольшим и тесным. И такие мансарды обустраиваются очень редко.
• Двускатная или щипцовая – пожалуй, самый популярный вариант при строительстве загородных домов. Скаты крыши соединяются под углом коньком.

• Ломаная – своеобразная разновидность двускатной крыши. Свободное пространство в данном случае увеличивается за счет усложненной конструкции крыши.
• Четырехскатная – позволяет разместить 4 окна на каждом скате крыши.
• Одноуровневая с выносными консолями – сложный тип крыши, который не удастся сделать самостоятельно, если вы не обладаете специальными навыками и знаниями. Подобные несимметричные крыши встречаются сравнительно реже, чем все остальные. На такой мансарде можно разместить две-три просторные комнаты.

При этом до пересечения скатов высота потолка должна достигать 1,5 метров, иначе находиться в таком небольшом помещении будет некомфортно. Самым оптимальным считается показатель 2,5 метра.

Любое подкрышное пространство можно переоборудовать и переделать в мансарду. При выборе типа крыши учитывайте нагрузки на опорные конструкции дома из сруба и фундамент. Без этого невозможно составить проект мансардного этажа. При этом учитывается также высота и ширина крыши. И независимо от того, какое назначение вы выберете для мансарды: жилое или нежилое – необходимо соблюдать отдельные правила и нормы строительства. Но все же рекомендуется еще на этапе разработки плана будущего дома проработать вариант обустройства мансарды, это позволит использовать дополнительное пространство по максимуму.

Основные требования, которые выдвигаются к мансарде:

• утеплитель – дополнительное помещение должно быть теплым;
• качественная гидроизоляция – без слоя гидроизоляционного материала никак не обойтись, при обустройстве мансарды вы должны быть уверены, что внутрь помещения не попадет дождевая вода;
• пароизоляция – не позволяет образовываться конденсаты из-за разницы температур в помещении и на улице;

• освещение – это залог уюта и комфорта;
• шумоизоляция – капли дождя, ударяющие по крыше, или сход снега ранней весной могут стать серьезной проблемой для комфортного и спокойного отдыха;
• планировка и разделение пространства на отдельные зоны должно быть грамотно спланировано.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

SmartDraw

Фотогалерея – интерьер мансарды

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость мансардной кровли, воспользуйтесь следующим калькулятором:

Видео описание

О расчете вальмовой крыши с эркером в следующем видео:

Онлайн калькулятор позволяет получить приблизительные значения и становится практически бесполезным, если кровля имеет более сложную геометрию и дополнительные детали (люки, окна). Самостоятельно сделать правильный расчет конструкции и не избежать ошибок практически невозможно, несмотря на многочисленные заверения в обратном, рассыпанные по строительным сайтам.

Создать точный чертеж с подробным описанием всех узлов и соединений способен только человек с инженерным образованием и навыками работы, но не у каждого есть знакомый, которому можно доверить такое ответственное задание. Наиболее практичным решением представляется обращение в профильную строительную организацию, предлагающую немало дополнительных преимуществ:

• Специалисты компании рассчитают крышу любой сложности и проведут монтаж под ключ.
• Заказчику предоставляется подробная техническая информация о достоинствах и недостатках различных типов кровельных покрытий.
• При расчетах будут учтены не только основные (как в онлайн калькуляторе), но и дополнительные параметры: вес гидроизоляции и утеплителя, наличие окон, вес оборудования, которое предполагается устанавливать на крыше.

Монтаж ломаной кровли под ключ — гарантия качестваИсточник houzz.com

• Вас проинформируют о ценах на материалы и предполагаемом расходе. Ситуация, когда материала не хватает или, наоборот, остается значительный излишек, исключается.
• После согласования деталей заключается договор и составляется смета, оптимизируются условия доставки и оплаты.
• Компания предоставляет гарантию на произведенные работы.

Заключение

Ломаные крыши имеют впечатляющие габариты и сложное внутреннее строение, однако выгодно отличаются от других крыш тем, что монтаж происходит по модульной схеме. Большая часть составляющих стропильной системы собирается на земле и поднимается наверх в том порядке, в каком они будут расположены. Тяжёлая строительная техника для такой работы не нужна. Достоинства ломаной мансардной крыши лежат на поверхности — ваш дом получает не только крышу, но и дополнительную жилую площадь. Грамотно обустроенная, она будет пригодна для круглогодичной эксплуатации.

Выбор материалов

Постройка дома с мансардой имеет свой четкий алгоритм действий, следуя которому можно за максимально короткое время и с наименьшими затратами получить качественное произведение.

Итак, существует следующий список этапов, которые помогут возвести качественную мансарду:

• Определяющей отправной точкой в процессе создания будет прорисовка плана-проекта для строительства. Здесь должны быть отмечены все основные нюансы будущей постройки.
• Второй этап целесообразен в случае, когда мансарда пристраивается к уже готовому зданию. В данном случае необходимо произвести демонтаж прежней кровли, что позволит в дальнейшем проводить строительные работы под чистовую отделку.

• Дальше необходимо произвести укрепление перекрытия, а также фундамента, если того требует проект. На этом же этапе следует укрепить стены на нижнем этаже, это также позволит избежать обрушения постройки при превышении ее предельно допустимого веса.
• После этого можно переходить непосредственно к постройке стен. Здесь необходимо выверять каждый сантиметр, четко понимая, к какому результату необходимо прийти в финале.

Также необходимо позаботится и о внутренней отделке помещения. Чаще всего используются деревянные панели или прочие материалы подходящих свойств и текстур.

• После готовности кровли можно заняться монтажом оконных конструкции, если того требует изначальный план-проект. Они могут быть как наклонными, так и прямыми в зависимости от дизайнерского решения, однако они должны быть установлены максимально правильно и снабжены герметичными креплениями, не пропускающими холодный воздух в пространство.
• Ну и завершающим этапом в постройке станет проведение внутренних отделочных работ и расстановка мебели соответственно плану.

Следование этому простому перечню этапов можно получить надежное и долговечное здание, отвечающее всем даже самым необычным запросам жильцов.

Правильно подобранные материалы для мансарды должны отвечать следующим основным требованиям:

• Они должны быть долговечны. Ведь постройка должна сохранять изначальное состояние на долгие-долгие годы, поскольку дом – это все же долгоиграющая постройка, а заниматься перестройками раз в 5-6 лет слишком накладно, да и нецелесообразно.
• Кроме долговечности, выбранный материал должен также быть достаточно легким, чтобы не создавать дополнительной нагрузки на фундамент, особенно если изначально не проводилось его укрепление. Кроме того, существуют и материалы, способные снизить нагрузки на основание и нижние этажи.

Поскольку процесс возведения первым этапом определяет постройку стен, то и выбор материала для них – первоочередная задача. Итак, чаще всего для стен используется брус или же дерево. Этот выбор обуславливается тем, что часто коттедж или деревенский дом выстраиваются из бревна или сруба, которые являются самыми популярными материалами для домов подобного рода.

Кроме того, целесообразно использование газобетона или же газосиликатных блоков. Такой материал более легкий, чем стандартный бетон, а процесс постройки достаточно прост. Для постройки разделяющих тонких перегородок внутри мансарды лучше использовать обычный гипсокартон, который также относится к разряду облегченных материалов для строительства.

Далее необходимо определиться с материалом, который возможно использовать для утепления возводимого пространства. Наиболее распространенный вариант – это минеральная вата или пенополистирол. Это также достаточно легкие материалы, использование которых не требует больших финансовых затрат, и в тоже время их легко крепить, а эффект утепления будет достаточно высок.

Для материала внутренней отделки существуют два основных требования. Он должен быть негорючим, а также обладать высокой степенью гидроизоляции, именно этот фактор убережет помещение от негативного влияния влаги с улицы, и ее попадания внутрь.

Здесь можно использовать специальные пластиковые панели или гипсокартон для отделки стен.

При выборе материала кровли необходимо учитывать тот факт, что она должна иметь отличную водоотталкивающую пропитку, что также поможет защититься от протечек и порчи внутренней обстановки мансардного помещения.

Материал кровли можно выбирать, исходя из личных предпочтений и, конечно, цветовых пристрастий владельца дома. Так, можно остановить выбор на металлочерепице или листах профнастила.

Преимущества бани с беседкой под одной крышей

Несмотря на то, что существует множество вариантов строительства бани с беседкой под одной крышей, у всех есть общие преимущества.

Проект бани с беседкой

Возможность увеличить лечебный эффект парной пребыванием на свежем воздухе. Для этого нет необходимости переходить из одного отдельного здания в другое, сразу после выхода из бани можно уютно расположиться в беседке.

Баня, построенная под одной крышей с беседкой

Намного упрощается прокладка инженерных коммуникаций. Освещение запитывается от одного силового кабеля, на два здания устанавливается общий распределительный щит, потребители энергии подключаются к одним УЗО.

Щиток и проводка в бане

Экономится площадь дачного участка, решаются вопросы с выбором наиболее подходящего места с учетом характеристик ландшафта и физических показателей грунтов.

Значительно экономятся финансовые средства. Строительство бани с беседкой под одной крышей обходится на 30% дешевле, чем оба здания с такими же характеристиками по отдельности.

Строительство отдельного комплекса обойдется на 30 процентов дороже

Прибавьте к этим преимуществам значительную экономию времени, возможность за один сезон закончить все строительные работы, навести на участке порядок и у вас не останется никаких сомнений, каким способом застраивать дачный участок.

В заключении

Из чего состоит конструкция мансардной кровли?

Мансардная крыша в разрезе представляет «пирог», состоящий из нескольких слоев.

Слои мансардной кровли

Слои мансардной кровли

1. Финишное покрытие. На современном рынке доступно множество материалов с самыми разнообразными характеристикам. Наибольшей популярностью традиционно пользуется черепица. Из бюджетных вариантов можно порекомендовать ондулин и шифер.

Крыша из металлочерепицы

Подкровельная пленка. Этот материал обеспечивает надежную защиту теплоизоляционно го слоя от неблагоприятных воздействий.Ввиду того что при устройстве мансардной кровли могут использоваться разные материалы, подходящую подкровельную пленку тоже необходимо подбирать в индивидуальном порядке.
Гидроизоляционны й слой. В качестве влагоизоляции чаще всего используется обыкновенная полиэтиленовая пленка.
Обрешетка и система стропил. Это каркас мансардной кровли. Чаще всего стропила и обрешетка изготавливаются из деревянных брусков. Стропила способствуют равномерному распределению нагрузок, поступающих от кровли на стены строения.
Теплоизоляция. Без качественного утепления на чердаке будет попросту невозможно комфортно жить в холодное время года. В продаже доступен большой выбор разнообразных утеплителей. Самым популярным теплоизолятором является минеральная вата.Это недорогой материал с отличными эксплуатационным и характеристиками.

Пароизоляционный слой. Пароизоляция будет предотвращать образование конденсата, что обеспечит дополнительную защиту основных элементов системы и поспособствует увеличению срока службы кровли в целом.

Разновидности мансардных крыш

Рассмотрим подробнее, какие бывают мансардные крыши:

Односкатная конструкция. Конструкция крыши устроена одной наклонной поверхностью. Такая конструкция применяется редко, потому что имеет слишком крутой стек. Это приводит к необходимости усиливать в крыше стропильную систему.

Двускатная конструкция. Более разумным вариантом кровли считается двускатная крыша. У нее так же есть недостатки, связанные с большой крутизной кровли.

Ломаная конструкция. Крыша имеет несколько плоскостей под разными углами. Благодаря крутым боковым скатам пространство мансарды становится шире. Плавные верхние поверхности помогают сэкономить строительные материалы. Минусом такой кровли является сложность возведения каркаса.

Вальмовая и полувальмовая конструкция. Тип крыши имеет четырехскатную поверхность. Жилое пространство мансарды имеет высокие потолки, но из-за высокой стоимости и трудоемкости возведения используется редко.

Материалы для изготовления стропильной системы

Для сооружения стропильной системы количество используемых в работе материалов ограничено. Можно выбрать между металлом и деревом, скомбинировать оба вида сырья. Также встречаются железобетонные конструкции, однако при возведении дачных строений они не используются. Большинство застройщиков предпочтение отдает натуральной древесине. С ней проще работать, это экологически чистый продукт.

Деревянные стропила можно смело назвать классическим видом. Для их изготовления используется цельные бревна, доски, клееный брус

При выборе желательно обращать внимание на качество древесины, а также на то, чтобы хвойные породы были срублены зимой, лиственные летом. Специалисты рекомендуют приобретать следующие виды: лиственницу, дуб, сосну, ель

Первые два типа наиболее долговечны, но сложны в обработке.

Очень важным моментом является сортность дерева. Для мауэрлата, лежня, конькового прогона лучше всего использовать дуб или лиственницу высшего качества. Стропильные ноги, стойки можно изготовить из хвойных вариантов, как первого, так и второго сорта, а для подкосов подойдет даже третий. При расчете стройматериалов стандартной системы обычно отводят 75 % под древесину первого сорта, 25 % – второго.

Также для сооружения частной конструкции используют металл. Чаще всего к нему прибегают при необходимости организовать перекрытие длиной от 10 метров. В этом случае деревянный брус заменяют профильной трубой. Соединение элементов выполняется при помощи сварки. Встречаются комбинированные варианты, когда лежень, мауэрлат, коньковый прогон, стойки изготавливают из металла, все остальные части из дерева.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Мансардная крыша – основные виды, лучшие варианты проектов и их реализация (115 фото)

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды

Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.
